Вентыляцыя-кандыцыянаванне і ацяпленне. канструктыўныя

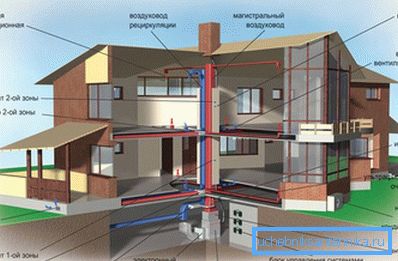

Зручнасць пражывання ў хаце залежыць ад шматлікіх паказчыкаў: тэмпературы паветра, яго чысціні, ўзроўню вільготнасці і гэтак далей. Забяспечыць неабходныя ўмовы закліканы інжынерныя сістэмы ацяплення + вентыляцыі і кандыцыянавання (скарочана З-О-К). Менавіта ад таго, наколькі правільна выканана іх праектаванне і мантаж, залежыць як мікраклімат у памяшканнях і бяспеку людзей, так і эканамічнасць эксплуатацыі будынка ў цэлым.

Характарыстыкі умоў пражывання

Мікраклімат - зборны тэрмін, які ўключае ў сябе мноства розных параметраў. Велічыня кожнага з іх вызначаецца не адвольна, а замацаваная тым ці іншым нарматыўным дакументам (ДАСТ, ДБН, ТКП і гэтак далей).

Асаблівую важнасць ўяўляюць вентыляцыя + ацяпленне і кандыцыянаванне, бо ад іх залежыць не толькі зручнасць чалавека, але і стан яго здароўя.

Да паказчыках, якія характарызуюць мікраклімат памяшкання, адносяцца:

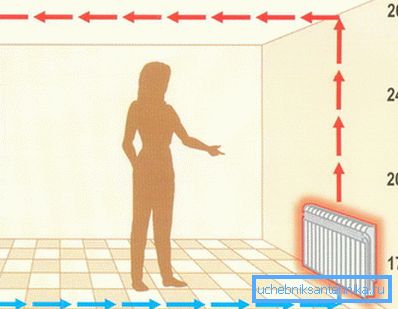

1. Тэмпература паветра. Павінна знаходзіцца ў прамежку паміж 20 і 22 градусамі Цэльсія. Паказчыкі вышэй і ніжэй гэтых адзнак адмоўна ўплываюць на фізіялогію чалавека.

Каб звязак кандыцыянаванне паветра + вентыляцыя і ацяпленне функцыянавала зладжана, у пакоях неабходна ўсталёўваць тэрмарэгулятары і датчыкі тэмпературы, якія могуць змяняць параметры працы абсталявання для дасягнення найбольш камфортных умоў.

1. вільготнасць. Гэты паказчык звычайна складае 40-60%. За рэгуляванне адсоткавага ўтрымання вадзяных пар адказнасць нясе вентыляцыя + кандыцыянаванне паветра і ацяпленне выконваюць толькі дапаможную ролю. Як і ў папярэднім выпадку неабходна спецыяльная рэгулюе апаратура, асабліва ў памяшканнях, дзе ўстаноўлена кухоннае абсталяванне і сантэхніка. Менавіта яны часта з'яўляюцца прычынай павышэння вільготнасці ў памяшканні.
2. чысціня паветра. Асаблівасць чалавечага арганізма складаецца ў тым, што яно вельмі важнае да складу удыхальнага паветра. Прычым гаворка ідзе як аб ўзважаных часціцах (пылу і смецці), так і аб хімічных забруджвальных элементах.

Менавіта таму комплексная сістэма кандыцыянавання і ацяплення (асабліва калі ўжываецца канвекцыйны спосаб абагравання або вентыляцыйны) павінна быць абсталявана элементамі, якія фільтруюць паветра. Гэта могуць быць звычайныя поролоновые фільтры альбо складаныя сістэмы, якія ўсталёўваюцца на хімічных вытворчасцях.

Кантроль за чысцінёй таксама ажыццяўляецца з дапамогай датчыкаў, якія апавяшчаюць змешчаных у памяшканні людзей аб з'яўленні прымешак, небяспечных для здароўя (угарны або вуглякіслы газ, фтор, хлор і гэтак далей).

1. Аднастайнасць складу і тэмпературы паветра. Ні адна сістэма ацяплення і кандыцыянавання не можа абысціся без прылад, змешваюць паветраныя масы ў памяшканнях. Без гэтага дасягнуць камфортнага мікраклімату немагчыма, бо ў пакоях ўвесь час будуць утварацца лакальныя зоны занадта халоднага ці перагрэтага паветра.

Абсталяванне, якое забяспечвае цыркуляцыю паветраных мас, як правіла, з'яўляецца часткай вентыляцыйнай сістэмы. Акрамя таго, пры правільна спраектаваных інжынерных сетках утворыцца натуральная канвекцыя, якая адбываецца за кошт рознасці тэмпературы і шчыльнасці.

Варта яшчэ раз падкрэсліць, што эфектыўнасць работы сістэм шмат у чым залежыць ад ўзгодненай працы ўваходзяць у іх прылад. Гэта ўплывае і на эканамічнасць, бо дазваляе істотна паменшыць колькасць паліва, выкарыстоўванага катламі або абагравальнікамі, а таксама скараціць спажыванне электрычнасці, якое трэба для працы кандыцыянераў.

Звярніце ўвагу! Інструкцыя па ўзвядзенню будынкаў і збудаванняў рознага прызначэння, замацаваная БНіП (ДБН) ўстанаўлівае таксама строгія супрацьпажарныя патрабаванні. Усе інжынерныя сеткі - і сістэмы вентыляцыі - і кандыцыянавання - і ацяплення - павінны ім адпавядаць.

Канструктыўныя асаблівасці кліматычных сістэм будынка

ацяпленне

Калі вентыляванне і астуджэнне паветра ў памяшканнях можна арганізаваць і натуральным шляхам, то для абагравання дамоў і кватэр неабходна выкарыстоўваць спецыялізаванае абсталяванне.

Савет! Большасць сістэм ацяплення, асабліва ў прыватных дамах і катэджах, вельмі складаныя для мантажу, таму пажадана даручыць іх праектаванне і канструяванне спецыялістам. Аднак кіраваць параметрамі працы можна сваімі рукамі, з дапамогай спецыяльных электронных панэляў або механічных рэгулятараў.

У цяперашні час існуе некалькі прынцыпова розных тыпаў абсталявання, якое можна выкарыстоўваць для ацяплення дамоў і кватэр:

1. Апараты, выпраменьвальныя хвалевы цёпла. Да іх ставяцца класічныя радыятары ацяплення, інфрачырвоныя прылады і потолочные плёнкі, электрычныя абагравальнікі, дроўныя печы і гэтак далей. Асаблівасць гэтага спосабу ў тым, што дзякуючы цеплавога выпраменьвання награваецца не паветра, а прадметы, якія знаходзяцца ў пакоі. Апісваная схема ацяплення вельмі эканамічная і эфектыўная.

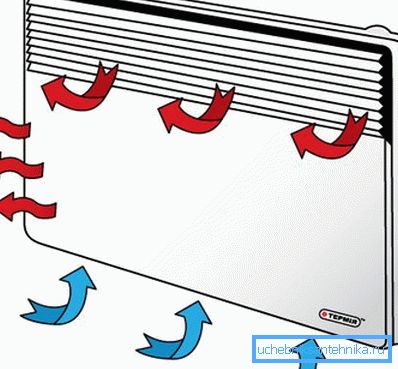

2. Канвекцыйныя прылады. Маюць асаблівую форму цеплаабменніка, дзякуючы якой дасягаецца натуральная канвекцыя (кругазварот) нагрэтага і халоднага паветра ў пакоі. Такое абсталяванне мае малую інэрцыйнасць, таму часцей выкарыстоўваецца ў якасці дапаможнага.

1. Паветраныя награвальны. Спецыяльныя агрэгаты, абсталяваныя вентылятарам, які засмоктвае паветра з аднаго боку корпуса і выкідвае яго з другога. Праходзячы праз асаблівыя спіралі, паветраныя масы награваюцца, дзякуючы чаму і дасягаецца павышэнне тэмпературы ў пакоі.

Прылады другой і трэцяй катэгорыі больш эфектыўныя, але кошт іх эксплуатацыі вышэй. Для функцыянавання ім неабходна электраэнергія. Акрамя таго, у працэсе працы яны выдаюць шум.

З мэтай эфектыўнага ацяплення памяшканняў мэтазгодна пры канструяванні інжынерных сетак прадугледзець правядзенне дадатковых мерапрыемстваў:

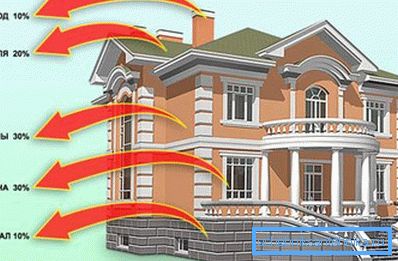

• уцяпленне сцен, падлог, вокнаў, столяў і іншых канструктыўных элементаў будынка з мэтай скарачэння цепластрат;

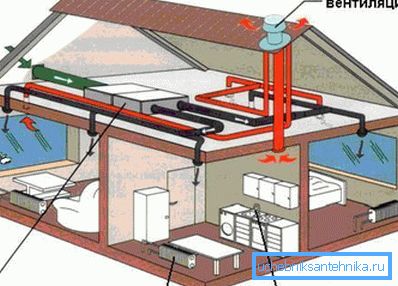

• мантаж сістэмы прымусовай вентыляцыі з рэкуперацыяй цяпла, дзякуючы чаму свежае паветра, які паступае з вуліцы, будзе прагравацца выходнымі паветранымі патокамі, робячы камунікацыі больш энергаэфектыўнымі;
• ўстаноўка датчыкаў і кантролераў, якія ўзгадняюць дзеянні розных механізмаў кліматычных сетак.

праветрыванне

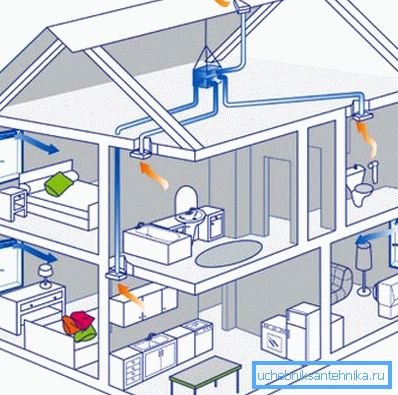

Сістэмы вентыляцыі камерцыйных будынкаў і жылых дамоў ўключаюць у сябе абсталяванне, якое забяспечвае плот свежага паветра з вуліцы, арганізацыю яго руху па памяшканнях і выснова забруджаных паветраных мас.

Сюды ўваходзяць:

• электровентиляторы;
• паветраводы;
• сістэмы рэкуперацыі (падагрэву) паветра;
• фільтры і іншыя дадатковыя прылады.

Існуе вялікая колькасць разнавіднасцяў апісваных інжынерных сетак, якія адрозніваюцца адзін ад аднаго па некалькіх крытэрыях:

1. Спосабу арганізацыі току паветра:

• натуральная - паветраныя масы рухаюцца за кошт розніцы тэмператур ўнутры дома і на вуліцы;
• прымусовае - ператок паветра арганізуецца з дапамогай вентылятараў.

1. Кірунку руху паветра:

• прытокавая - паветраныя масы могуць паступаць дзякуючы інфільтрацыі (пранікненню праз шчыліны і пары ў будаўнічых канструкцыях) або з дапамогай спецыяльна ўладкаваных падваконных ці аконных каналаў;
• выцяжная - у гэтым выпадку выкарыстоўваецца адна або некалькі вертыкальных шахт, якія выходзяць на тэхнічны паверх або дах дома;
• комплексная - выконвае адразу некалькі задач, абсталявана рознымі агрэгатамі, апрацоўваць паветра (фільтрамі, награвальнікамі, ахаладжальнікамі).

1. Вобласці ўжывання:

• мясцовая - часцей за такі від вентыляцыі выкарыстоўваецца на прамысловых прадпрыемствах і служыць для ачысткі паветра ад пылу і прымешак на працоўным месцы (прыклад - выцяжка на кухні);
• агульная - ажыццяўляе праветрыванне кватэры, дома або будынка ў цэлым.

1. Асаблівасцях канструкцыі:

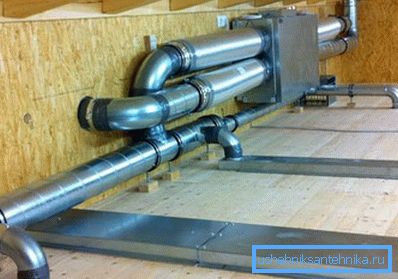

• з паветраводамі - у гэтым выпадку ад всасывать адтуліны ў кожным памяшканні ідзе асобны паветраны канал, якой іншым канцом выходзіць у агульную вентшахты або на дах;
• без паветраных каналаў - выцяжка адразу злучаная з цэнтральнай шахтай (такі выгляд вентыляцыі пераважае ў гарадскіх кватэрах).

Звярніце ўвагу! Нягледзячы на ​​ўяўную малазначнасць, вентыляцыя з'яўляецца адной з найбольш важных інжынерных сетак. Ад яе залежыць і тэмпература ў памяшканнях, і чысціня паветра, і яго вільготнасць.

астуджэнне

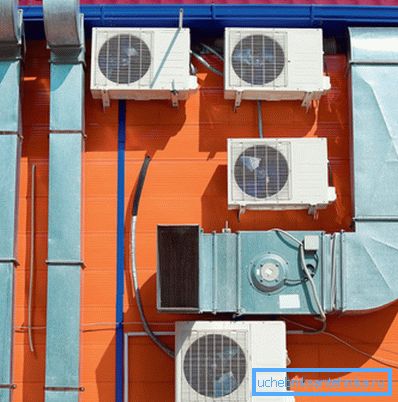

Часцяком сістэма кандыцыянавання паветра з'яўляецца адной з самых затратных інжынерных сетак як пры мантажы, так і падчас эксплуатацыі. Але без эфектыўнага астуджэння паветраных мас, ні пра які камфорце ў памяшканнях не можа быць і гаворкі. Асабліва гэта тычыцца вытворчых або камерцыйных будынкаў, у якіх знаходзіцца вялікая колькасць людзей і абсталявання.

Як і ў папярэдніх выпадках, найбольшай эфектыўнасці і эканамічнасці можна дасягнуць толькі ў тым выпадку, калі набываць і ўсталёўваць аўтаматычныя сістэмы, якія дазваляюць падтрымліваць зададзены рэжым працы без удзелу чалавека на падставе дадзеных, атрыманых ад тэмпературных датчыкаў.

З дапамогай сучасных кандыцыянераў можна з поспехам рэгуляваць наступныя параметры паветра:

• хуткасць цыркуляцыі;
• тэмпературу;
• ўзровень вільготнасці;
• ўзровень забруджанасці.

На выбар пакупніку прадстаўлена мноства розных сістэм астуджэння:

1. Бытавыя і вытворчыя. Першыя ўсталёўваюцца ў дамах і кватэрах, другія прымяняюцца для астуджэння цэхаў і гандлёвых залаў. Яны адрозніваюцца адзін ад аднаго не толькі па кошце, але і па магутнасці, а таксама выгодзе выкарыстання.
2. Мясцовыя і цэнтралізаваныя. Індывідуальныя ахаладжальнікі мантуюцца ў адным памяшканні, дзе ажыццяўляецца астуджэнне і ачыстка паветра.

Цэнтральныя ўяўляюць сабой вялікі блок, дзе паніжаецца тэмпература паветра. Затым гэтыя паветраныя масы размяркоўваюцца па памяшканнях з дапамогай паветраных каналаў. Рэгуляваць мікраклімат можна асобна ў кожным пакоі з дапамогай спецыяльных электронных панэляў.

1. Стацыянарныя і пераносныя. Адну з разнавіднасцяў можна з лёгкасцю пераносіць з памяшкання ў памяшканне і размяшчаць у любым месцы пакоя. Другі тып - стацыянарныя кандыцыянеры - мантуюцца адзін раз, пасля чаго для змены месцазнаходжаньня неабходны іх поўны дэмантаж.
2. Рециркуляционные і прямоточные. У першым выпадку паветраныя масы перацякаюць па замкнёным цыкле. Гэта дазваляе значна зэканоміць на аплаце электраэнергіі, але паветра становіцца «штучным. Што тычыцца прямоточных, то такія кандыцыянеры засмоктвае і астуджаюць паветра з вуліцы, а яго выдаленне адбываецца праз выцяжныя каналы вентыляцыі.

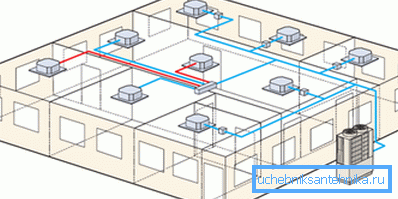

3. Адно-або мультизональные. Канструктыўныя асаблівасці першай разнавіднасці зразумелыя з назвы. Мультизональные кандыцыянеры дазваляюць размяркоўваць астуджанае паветра на некалькі памяшканняў. Упраўленне таксама адбываецца паасобна.

У асноўным такія сістэмы ўсталёўваюцца на прамысловых і камерцыйных аб'ектах.

Цяпер існуюць наступныя тыпы бытавых кандыцыянераў:

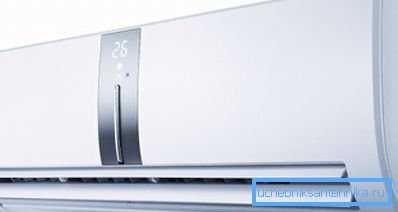

• спліт-сістэмы;
• аконныя ахаладжальнікі;
• падлогавыя мадэлі;
• усталёўваныя на дах;
• чиллеры і файнколы.

выснову

Камфортны мікраклімат у памяшканні можа быць створаны толькі комплекснай працай кліматычных інжынерных сетак: вентыляцыі, ацяплення і астуджэнні паветра. Аднак, каб у кватэры было зручна жыць, неабходны таксама вадаправод, каналізацыя, тэлефанія, інтэрнэт, тэлебачанне і так далей. Больш падрабязна аб уладкаванні жылля глядзіце ў відэа, прапанаваным вашай увазе.
