Вентыляцыя пад акном: як стварыць у доме камфортны

У апошні час шырокае распаўсюджванне атрымалі вокны з пластыка, алюмінія або драўніны, якія, дзякуючы наяўнасці шклопакетаў і якасных ўшчыльняльнікаў, цалкам перакрываюць доступ свежага паветра з вуліцы. Гэта дазваляе максімальна паменшыць страты цяпла і абараніцца ад шуму, але прыводзіць да моцнага павелічэння ўзроўню вільготнасці, што негатыўна адбіваецца на мікраклімаце ў памяшканні. Справіцца з узніклай праблемай дапаможа вентыляцыя пад падваконнікам, пра канструяванне якой і пойдзе гаворка ніжэй.

Разнавіднасці сістэм вентыляцыі

Сістэма прытоку і выдалення паветра ў гарадской кватэры або прыватным доме бывае двух асноўных тыпаў:

• натуральная - цяга паветра ў вентыляцыйных каналах ўзнікае дзякуючы адмысловай канструкцыі апошніх;
• прымусовае (магчыма, з рэкуперацыяй цяпла) - у гэтым выпадку ток паветра арганізуецца дзякуючы вэнтылятарам, якія ўсталёўваюцца ў паветравод або вентыляцыйнае акно.

Выбар пэўнага варыянту канструкцыі залежыць ад канфігурацыі памяшканняў і індывідуальных патрабаванняў жыхароў.

Па месцы размяшчэння сістэма доступу паветра ў памяшканне падзяляецца на такія разнавіднасці:

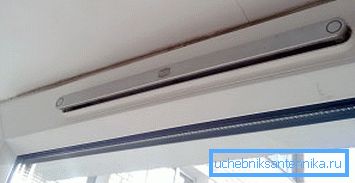

1. Прытокавая аконная вентыляцыя, якія з'яўляюцца часткай аконнай сістэмы. Гэта найбольш просты спосаб забеспячэння ветрання памяшкання без адкрыцця акна. Недахопы - немагчымасць ўсталяваць фільтры, якія затрымліваюць пыл, а таксама неабходнасць унясення канструктыўных змяненняў у раму.

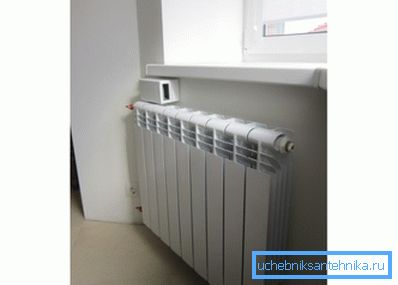

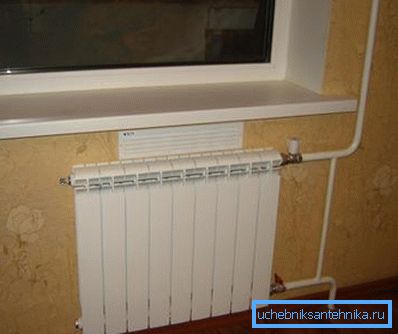

1. Вентыляцыйныя каналы, размешчаныя пад падваконнікамі. Ўяўляе сабой прапускаць праз сцяну трубу, якая звонку зачынена спецыяльнай кратамі, а ўнутры аформлена прывабна выглядае скрыначкай, якая дазваляе, апроч усяго іншага, рэгуляваць інтэнсіўнасць паветранага патоку. Паветраны канал абсталюецца дадатковай шумаізаляцыяй і фільтрамі. Яшчэ адна перавага гэтага варыянту ў тым, што падобную канструкцыю можна лёгка ўсталяваць сваімі рукамі.

Паветравод, змантаваны пад акном, можа мець рухавік, які забяспечвае прымусовую цыркуляцыю паветра.

Такі варыянт мае мноства пераваг:

• павялічваецца цыркуляцыя паветра ў памяшканні, што нармалізуе ўзровень вільготнасці;
• з'яўляецца магчымасць больш тонка рэгуляваць хуткасць паветранага патоку;
• з паступае паветра больш эфектыўна выдаляецца пыл і іншыя цвёрдыя часціцы.

неабходнасць выкарыстання

Прымяненне ў памяшканні сучасных цалкам герметычных шклопакетаў парушае цыркуляцыю паветра, што прыводзіць да назапашвання ў паветры вуглякіслага і чаднага газу, пароў вільгаці і іншых шкодных прымешак, якія ўтвараюцца ў выніку жыццядзейнасці насельнікаў кватэры ці хаты.

Звярніце ўвагу! Інструкцыя па санітарнай і супрацьпажарнай бяспекі патрабуе абавязковай наяўнасці вентыляцыі ў пэўных памяшканнях (напрыклад, кухні). Гэта звязана з тым, што эксплуатацыя некаторых бытавых прыбораў (газавай печы) без забеспячэння ветрання небяспечная для жыцця.

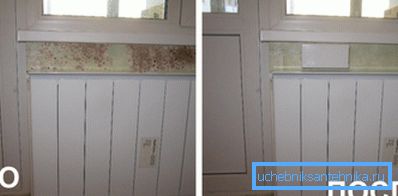

Падвышаная вільготнасць у памяшканні прыводзіць да адукацыі кандэнсату на халодных паверхнях, што, у сваю чаргу, правакуе развіццё грыбкоў, цвілі і хваробатворных мікраарганізмаў.

Многія грэбуюць устаноўкай вентыляцыйных каналаў, уладкоўваючы так званае залпавага або шчылінныя ветранне.

Абодва гэтыя спосабу маюць мноства недахопаў:

• рэзкія перапады тэмпературы ў памяшканні;
• трапленне вулічнай пылу ў пакой з адкрытага акна;
• пагаршэнне шумаізаляцыйнымі якасцяў аконных блокаў;
• з'яўленне скразнякоў, негатыўна ўплываюць на пакаёвыя расліны;
• марная расходаванне цеплавой энергіі з памяшкання.

Таму больш эфектыўным спосабам рэгулявання мікраклімату лічыцца ўстаноўка прытокавых каналаў (клапанаў) пад вокнамі.

выбар абсталявання

Пры куплі падваконнага клапана асноўным крытэрыем выбару павінна быць не цана, а яго спажывецкія ўласцівасці.

Мэтазгодна звяртаць увагу на наступныя асаблівасці:

1. Спосаб кіравання прыладай. Існуе абсталяванне, рэгуляванне якога ажыццяўляецца ўручную або спецыяльнай аўтаматыкай. Пры ручным кіраванні вам трэба будзе пастаянна кантраляваць розныя параметры паветра ў памяшканні: вільготнасць, тэмпературу і гэтак далей. Электроніка будзе адкрываць і закрываць клапан, а таксама памяншаць і павялічваць хуткасць працы вентылятара без вашага ўдзелу, арыентуючыся на звесткі, што атрымліваецца з знешніх датчыкаў.
2. Шумаізаляцыйныя ўласцівасці. Недастатковы каэфіцыент шумапаглынання можа стварыць дыскамфорт у памяшканні. Выбірайце мадэлі, якія маюць спецыяльныя гукаізалюючыя мембраны.

Савет! Вентканал з прымусовым нагнятаннем паветра можа стаць самастойнай крыніцай шуму ад які працуе электраматора, які круціць лопасці вентылятара. Каб пазбегнуць гэтага, набывайце мадэлі з бясшумнымі або малашумнымі прыладамі.

1. Адпаведнасць устаноўленым санітарным нормам. Вентыляцыйныя каналы, якія ўсталёўваюцца пад вокнамі, павінны забяспечваць паступленне дастатковага аб'ёму свежага паветра. Гэты параметр для розных памяшканняў паказаны ў адпаведных БНіП.

1. Захаванне працаздольнасці ў розных кліматычных умовах. Прытокавая вентыляцыя павінна спраўна функцыянаваць незалежна ад пары года, тэмпературы, ўзроўню вільготнасці і іншых знешніх фактараў. Таксама варта пераканацца, што зімой у вентыляцыйным канале не адбываецца замярзанне кандэнсату, які можа прывесці да паломкі вентылятара.

Самастойны мантаж прытокавай вентыляцыі

падрыхтоўчы этап

Перад тым як канструяваць канал для прытоку свежага паветра, неабходна пераканацца ў звычайнай працы выцяжной сістэмы.

Гэта можна зрабіць наступным чынам:

• адкрыць акно ў памяшканні, дзе будзе праводзіцца работа;

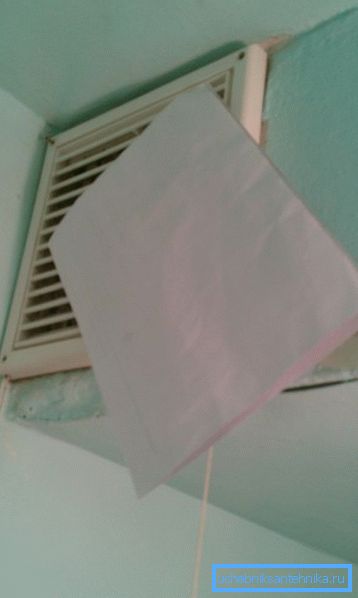

• да наяўнай вентыляцыйнай рашотцы на адлегласць 5-10 см паднесці невялікі ліст паперы;
• калі яго зацягвае ў адтуліну (ён як бы прыліпае да кратаў), то выцяжная сістэма працуе правільна.

Звярніце ўвагу! Запальваць і падносіць да вентыляцыі запалку катэгарычна забаронена. Пры закаркоўвання адтулін у вентканалаў могуць назапашвацца гаручыя газы. У гэтым выпадку адкрыты агонь ці іскра здольныя прывесці да ўзгарання або выбуху.

Калі праведзены тэст паказаў адсутнасць цягі ў выцяжной сістэме, неабходна заклапаціцца яе прачысткай або рамонтам. У горадзе гэтым займаецца арганізацыя, адказная за эксплуатацыю шматкватэрных дамоў.

Каб не залежаць ад камунальных службаў, паралельна можна ўсталяваць індывідуальную выцяжную вентыляцыю. У гэтым выпадку неабходна правільна разлічыць перасек каналаў і магутнасць вентылятараў: колькасць паступае паветра павінна толькі ненашмат перавышаць аб'ём выдалянага.

Яшчэ адзін важны момант. Для эфектыўнай працы прытокавай вентыляцыі важна паклапаціцца аб тым, каб міжпакаёвыя дзверы таксама прапускалі паветра.

Гэта дасягаецца двума спосабамі:

• наяўнасцю шчыліны паміж падлогавым пакрыццём і палатном дзвярэй;
• устаноўкай спецыяльнай вентыляцыйнай рашоткі, для чаго ў дзверы праробліваецца спецыяльная шчыліну.

працэс ўстаноўкі

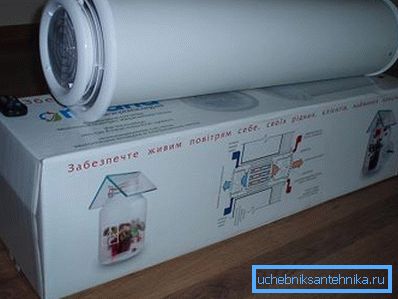

Падваконны вентыляцыйны клапан складаецца з трох частак:

• ўнутранага блока;
• вонкавай дэкаратыўнай кратаў;
• злучальнага канала.

Ўстаноўка гэтай прылады вырабляецца ў такой паслядоўнасці:

1. Выбіраецца месца мантажу. Лепш за ўсё, калі выходную адтуліну будзе размешчана паміж радыятарам цэнтральнага ацяплення і падваконнікам. Трэба разабраць набыты клапан, ўзяць пустую скрынку ўнутранага блока, і размеціць адтуліны для наступнага свідравання.
2. Праробліваецца адтуліну ў сцяне. Па загадзя нанесенай перадзеле з дапамогай перфаратара ці іншага падобнага абсталявання ў тоўшчы сцяны прасвідроўваюць канал, які мае невялікі ўхіл ўніз.
3. Мантуецца злучальная труба. У праведзеная адтуліна ўстаўляецца пластыкавая злучальная дэталь, папярэдне абгорнутая уцяпляльнікам. Знешні тарэц павінен размяшчацца ўпоравень з паверхняй сцяны, а ўнутраны - выступаць з яе на 1-1,5 см. Затым з дапамогай дзюбеляў да ўнутранай сцяне прымацоўваецца корпус, які прыціскае ўцяпляльнік.
4. Фінальная зборка вентыляцыйнага клапана. На гэтым этапе вырабляецца ўстаноўка неабходных фільтраў і шумаізаляцыйнымі мембран, а таксама замацаванне знешняй дэкаратыўнай рашоткі.

Звярніце ўвагу! Вышэй была разгледжана паслядоўнасць дзеянняў па ўстаноўцы натуральнай прытокавай вентыляцыі. Калі вы набылі клапан з вентылятарам, неабходна паклапаціцца пра падключэнне электрарухавіка да праводкі і ўстаноўцы пульта кіравання ўсёй сістэмай.

Па заканчэнні ўстаноўкі падваконная сістэма вентыляцыі практычна не патрабуе абслугоўвання. Неабходна толькі адзін-два разы на год ажыццяўляць ачыстку фільтруюць элементаў.

Яшчэ раз варта нагадаць, што прытокавы паветраны канал эфектыўна працуе толькі ў тым выпадку, калі ў памяшканні належным чынам функцыянуе выцяжка.

Кандэнсат на паверхні шыбы

Часам, нягледзячы на ​​ўсе хітрыкі, накіраваныя на змяншэнне ўзроўню вільготнасці ў памяшканні, на аконным шкле ўсё роўна працягвае з'яўляцца кандэнсат. Многія для барацьбы з ім выкарыстоўваюць розныя народныя сродкі, выціраюць вокны анучамі і сухімі сурвэткамі, дадаткова ветраць памяшканне і гэтак далей.

Справіцца з сітуацыяй, якая ўзнікла раз і назаўжды дапамогуць толькі вентыляцыйныя рашоткі для падваконнікаў. Толькі яны захаваюць аконны профіль сухім, надоўга падоўжыўшы тым самым тэрмін яго эксплуатацыі.

разнавіднасці прылад

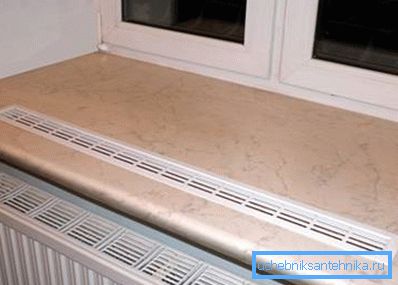

Рашотка, усталяваная ў падваконніку, больш эфектыўна размяркоўвае паток цёплага паветра каля акна, перашкаджаючы назапашвання вільгаці на шкле.

Існуе мноства разнавіднасцяў гэтых прылад:

• вонкавыя, унутраныя і переточные;
• нерэгулюемыя, рэгуляваныя і інэрцыйныя.

Акрамя таго, у залежнасці ад тыпу выкарыстоўваюцца матэрыялаў кратаў падзяляюцца на:

• палімерныя - адзін з самых распаўсюджаных матэрыялаў, які з часам можа пажоўкнуць і пакарабаціцца ад уздзеяння высокай тэмпературы;
• алюмініевыя - маюць выдатны вонкавы выгляд і невялікая вага, недахоп - высокі кошт;
• з драўніны - выдатна спалучаюцца з любым тыпам афармлення памяшкання, але патрабуюць падвышанай увагі і догляду;
• сталёвыя - маюць вялікую вагу, кошт і прывабны знешні выгляд.

Ўстаноўка рашотак на падваконнік

Для таго каб самастойна замацаваць прылады, якія дапамагаюць ліквідаваць кандэнсат з паверхні аконнай рамы і шкла, неабходна назапасіцца наступнымі прыладамі:

• дрыль;
• маркер;
• электролобзик;
• клей для злучэння палімераў;
• груз для замацавання кратаў падчас мантажу.

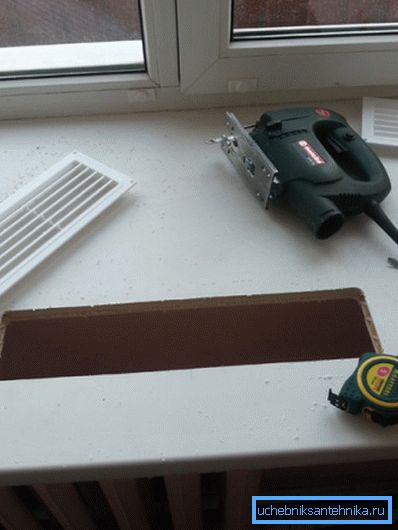

Паслядоўнасць дзеянняў па ўстаноўцы рашоткі на падваконнік такая:

1. Да падваконніку прыкладваецца загадзя набытае прылада, якое па контуры абводзіцца алоўкам або маркерам.
2. У кутах атрыманай фігуры з дапамогай дрыля праробліваюцца адтуліны. Іх дыяметр павінен трохі перавышаць шырыню палатна электролобзика.
3. Затым па накрэсленай лініях вырабляецца выпілоўванне часткі падваконніка. У далейшым месца выдаленай часткі зойме дэкаратыўная рашотка, якая забяспечвае бесперашкодны доступ летняга паветра.
4. Пасля гэтага вырабляецца склейванне. Лішкі клею неабходна адразу ж выдаліць з дапамогай баваўнянай або ільняной тканіны. Пасля зацвярдзення клею зрабіць гэта будзе праблематычна.
5. Да поўнай полімерызацыі на далучаную вентыляцыйную краты неабходна пакласці груз.

выснову

Прытокавыя паветраныя каналы, размешчаныя пад падваконнікамі, з'яўляюцца неад'емнымі элементамі вентыляцыйнай сістэмы кватэры ці хаты. Без іх немагчыма ўладкаваць камфортны мікраклімат у памяшканні.

Больш падрабязна пра гэта пытанне вы можаце даведацца з відэа ў гэтым артыкуле.
