Вентыляцыя памяшканняў: як падабраць абсталяванне і

Эксплуатацыя сучаснага жылога дома або будынкі камерцыйнага прызначэння немагчымая без наяўнасці вадаправода, каналізацыі, электрычнасці і іншых інжынерных сетак. Вельмі важная і вентыляцыя памяшканняў, дзякуючы якой у пакоі паступае свежы і выдаляецца забруджанае паветра. Прыведзеная ніжэй інструкцыя раскажа вам пра асаблівасці якая выкарыстоўваецца для ветрання абсталявання і разліку яго магутнасці ў залежнасці ад функцыянальнага прызначэння будынкаў.

Асаблівасці вентыляцыі розных памяшканняў

Кожнае памяшканне, размешчанае як у індывідуальным катэджы, так і ў вытворчым комплексе прызначана для выканання пэўных задач. У залежнасці ад іх вырабляецца разлік вентыляцыі памяшкання і набываецца абсталяванне патрэбнай магутнасці.

прамысловыя цэха

Вентыляцыя прамысловых памяшканняў закліканая выдаляць шкодныя прымешкі, якія знаходзяцца ў навакольным паветры, і мінімізаваць іншыя фактары, якія негатыўна ўздзейнічаюць на здароўе чалавека.

Да іх можна аднесці:

• высокую тэмпературу;
• павышаны ўзровень вільготнасці;
• атрутныя рэчывы;
• вялікая колькасць пылу;
• падвышанае ўтрыманне дыму і Уда (ультрадисперсных аэразоляў).

Звярніце ўвагу! Акрамя стварэння камфортных умоў працы, вентыляцыя заклікана прывесці паветра ў памяшканні ў адпаведнасць з санітарнымі, а часам і іншымі правіламі: супрацьпажарнымі, тэхналагічнымі і гэтак далей. Часам без правільнага ветрання не можа ажыццяўляцца тэхналагічны працэс (напрыклад, у сталеліцейным вытворчасці або зборцы электронікі).

Перад пачаткам праектавання і мантажу сістэмы падачы і выдалення паветра неабходна:

• разлічыць вентыляцыю памяшкання з улікам яго плошчы, якія праводзяцца тэхналагічных аперацый, колькасці працуючых і іншых параметраў;
• прадугледзець ўстаноўку абсталявання, якое вырабляе аспірацыю паветра (адсмоктванне пылу, якая ўтвараецца ў выніку тых ці іншых вытворчых працэсаў);
• змантаваць пры неабходнасці сістэму фільтрацыі паветра ад шкодных газападобных прымешак.

Пажадана выбіраць такія тыпы вентыляцыі памяшканняў, якія не толькі адпавядаюць гэтым патрабаванням, але і з'яўляюцца эканамічна выгаднымі.

Прамысловыя вентыляцыйныя ўстаноўкі бываюць двух асноўных відаў:

1. Общеобменные - выкарыстоўваюцца толькі для падачы свежага паветра ў памяшканні цэхаў. Не прымяняецца ў выпадку, калі трэба фільтраваць шкодныя прымешкі, так як з-за сваіх канструктыўных асаблівасцяў могуць распаўсюдзіць іх па ўсім памяшканні.

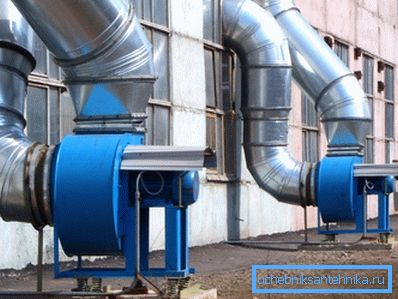

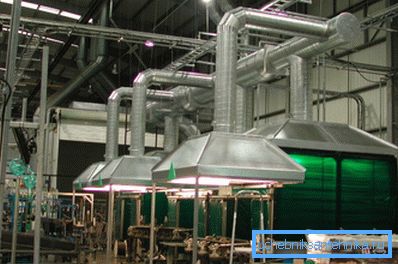

2. Мясцовыя - больш распаўсюджаныя і эфектыўныя сістэмы. Сутнасць мясцовай прамысловай вентыляцыі заключаецца ў тым, што над кожным працоўным месцам ўладкоўваецца індывідуальны адсмоктванне, які транспартуе забруджанае паветра да агульнай фільтрацыйнай ўсталёўцы.

складскія комплексы

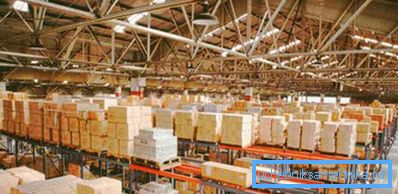

Памяшкання, дзе ажыццяўляецца захоўванне гатовай прадукцыі або тавараў, адрозніваюцца вялікай колькасцю які знаходзіцца там абсталявання. Большасць сучасных лагістычных цэнтраў маюць у сваім распараджэнні высокатэхналагічныя механізмы, якія палягчаюць перасоўванне матэрыяльных каштоўнасцяў. Гэта абцяжарвае арганізацыю эфектыўнага ветрання падобных будынкаў.

Вентыляцыя складскіх памяшканняў па БНіП прадугледжвае выкарыстанне прытокавых і выцяжных паветраных установак, якія мантуюцца ў вытворчых цэхах, абсталяваных буйнагабарытнымі прыладамі і станкамі.

Савет! Пры разліках магутнасці і кропак ўстаноўкі асноўных вузлоў паветранай сеткі неабходна дамагчыся максімальна раўнамернага размеркавання паветраных патокаў.

Сучасныя будаўнічыя нормы, якія апісваюць парадак вентыляцыі складскіх памяшканняў, прадугледжваюць, каб пры ўсталёўцы гэтай інжынернай сеткі былі вырашаны наступныя задачы:

• не дапусціць перападу тэмпературы навакольнага паветра па вертыкалі, інакш тавары, размешчаныя на розных па вышыні паліцах, могуць быць сапсаваныя ў выніку парушэння ўмоў іх захоўвання;
• забяспечыць такі аб'ём замены паветра, каб у любым пункце склада ён адпавядаў гігіенічным, супрацьпажарным і іншым патрабаванням, а таксама забяспечваў выкананне ўмоў захоўвання.

У большасці выпадкаў складскія будынкі камплектуюцца:

1. Механічнай прытокавай вентыляцыйнай сістэмай. Яна падае на склад свежае паветра з вуліцы.
2. Натуральнай выцяжной вентыляцыяй. З яе дапамогай паветра праз спецыяльна ўладкаваныя пад дахам каналы выводзіцца з памяшкання.

офісы

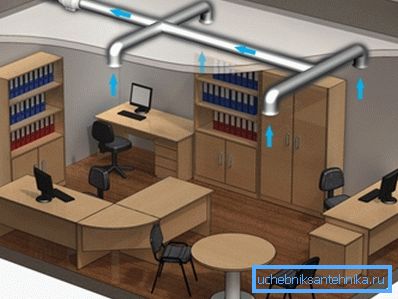

Калі невялікі па памерах кабінет можна выветрыць і сваімі рукамі, проста адкрыўшы акно, то вялікае памяшканне, дзе працуюць на працягу дня 10 і больш чалавек, забяспечыць свежым і ранішнім халадком нашмат складаней. Менавіта таму вентыляцыя офісных памяшканняў - адна з першарадных задач, якія стаяць перад архітэктарамі і інжынерамі падчас пабудовы будынкаў камерцыйнага прызначэння.

У большасці выпадкаў падачу і выдаленне паветра арганізуюць так, каб гэты параметр мінімальна адпавядаў дзеючым нарматыўным дакументам. У такім пакоі знаходзіцца будзе можна, але пра камфорт не можа быць і гаворкі.

Таму пры разліку вентыляцыйнай сістэмы офіснага памяшкання мэтазгодна дадаткова прымаць пад увагу наступнае:

• выкарыстоўваюцца вентыляцыйныя ўстаноўкі павінны быць максімальна кампактнымі, каб не займаць карысную плошчу пакоя;
• прытокавая паветраная сістэма павінна забяспечваць не толькі падачу паветраных мас, але і іх фільтраванне, падагрэў (астуджэнне), стабілізацыю ўзроўню вільготнасці, кропкавую раздачу;

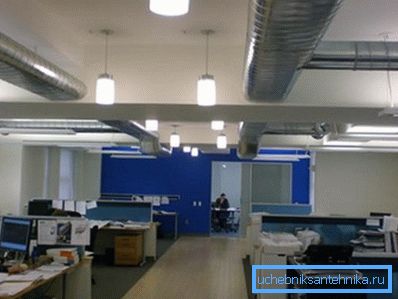

• лепш ужываць паасобныя схемы вентыляцыі: паветра падаецца ў офіс з дапамогай гнуткіх ці цвёрдых паветраных каналаў, а яго апрацоўка ажыццяўляецца ў вынасных блоках, мантаваных ў тэхнічных памяшканнях або на даху.

Звярніце ўвагу! Пры прыняцці рашэння аб усталяванні таго ці іншага вентыляцыйнага абсталявання, варта звяртаць увагу на такую ​​характарыстыку, як кошт яго наступнай эксплуатацыі. У адваротным выпадку рахункі на аплату камунальных паслуг могуць апынуцца занадта высокімі.

Памяшкання для жывёлы

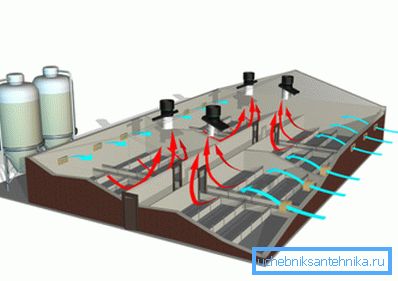

Вентыляцыя жывёлагадоўчых памяшканняў заклікана пазбавіць паветра ў будынках ад шкодных газаў, вадзяных пар і мікраарганізмаў, якія з'яўляюцца вынікам жыццядзейнасці хатняй жывёлы. Акрамя таго, дзякуючы свежым паветры ствараюцца больш камфортныя ўмовы для пражывання жывёл.

Разлік магутнасці абсталявання і памераў паветраных каналаў ажыццяўляецца з улікам наступных параметраў:

• каэфіцыента цеплаправоднасці сцен будынка;
• колькасці цяпла і вільгаці, якое вылучаецца змяшчаюцца ў памяшканні жывёламі;
• сістэмы уборкі прадуктаў жыццядзейнасці жывёлы;
• спосабу яго ўтрымання.

Колькасць паступае свежага паветра павінна быць такім, каб у любы час канцэнтрацыя шкодных рэчываў не перавышала дапушчальнае значэнне.

Калі эфектыўнасць сістэмы вентыляцыі будзе нізкай, жывёлы будуць пакутаваць ад недахопу свежага паветра, калі высокай - у памяшканні утворыцца скразняк, які можа прывесці да захворванняў жывёлы.

разлік прадукцыйнасці

Расход паветра

Разлік натуральнай вентыляцыі памяшкання, таксама як і прымусовай прытокава-выцяжной сістэмы, пачынаецца з вызначэння яе прадукцыйнасці па паветры. Гэты параметр кажа пра тое, колькі кубаметраў можа прапампаваць сістэма за адну гадзіну.

Звярніце ўвагу! Існуюць нормы па вентыляцыі памяшканняў, якім павінна адпавядаць любая сістэма ветрання. Калі яны не выкананыя, ўвесці ў эксплуатацыю пабудаванае будынак не атрымацца.

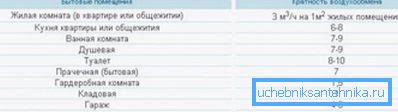

Перш за ўсё, неабходна вызначыць так званую кратнасць паветраабмену, то ёсць колькі разоў на працягу гадзіны адбудзецца поўная змена паветра ў пакоі. Дапушчальныя значэння залежаць ад мноства параметраў і пазначаны ў БНіП. Па агульнаму правілу замена паветра павінна адбывацца 2-3 разы на гадзіну.

Для вызначэння прадукцыйнасці варта разлічыць два тыпу паветраабмену: па кратнасці і колькасці людзей, якія знаходзяцца ў памяшканні, а затым выкарыстоўваць большы з гэтых параметраў.

Разлік замены паветра па кратнасці вырабляецца па наступнай формуле:

L = n * S * H, дзе:

• n - норма замены паветра (у офісах прымаецца роўнай 2,5, у звычайных жылых - 1);
• S - плошча памяшкання;
• H - вышыня ад падлогі да столі.

Паветраабмен па колькасці змешчаных у памяшканні людзей ажыццяўляецца згодна з такой формуле:

L = N * Lнорм, дзе:

• N - колькасць людзей
• Lнорм - норма расходу паветра на аднаго які працуе або пражывае.

Гэты параметр роўны:

• для чалавека, які знаходзіцца ў стане спакою - 20 куб.метров у гадзіну;
• для офіснага работніка - 40 куб. метраў у гадзіну;
• для рабочага, які выконвае фізічную працу - 60 куб. метраў у гадзіну.

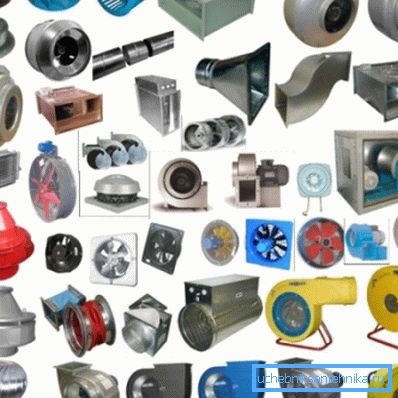

Атрымаўшы патрэбнае значэнне прадукцыйнасці, варта набыць вентылятар ці прытокавую сістэму, якая забяспечвае патрэбны аб'ём прапампоўкі. Пры гэтым важна ведаць, што прадукцыйнасць знаходзіцца ў прамой залежнасці ад так званага супраціву воздухопроводной сеткі (перасеку і працягласці паветраных каналаў). Усе неабходныя звесткі звычайна паказваюцца ў суправаджальнай дакументацыі да абсталявання.

Прыклад разліку вентыляцыі памяшкання прыводзіць няма неабходнасці, але найбольш распаўсюджаныя значэнні магутнасці могуць вам спатрэбіцца:

• кватэры ў гарадскім доме патрабуюць прадукцыйнасці вентыляцыі ад 100 да 700 куб. метраў паветра ў гадзіну;
• індывідуальныя катэджы эфектыўна ветраюць ўстаноўкамі магутнасцю 1000-3000 куб. метраў у гадзіну;
• офісы павінны быць абсталяваны інжынернымі сеткамі, прапампоўваць да 20 тыс. куб. метраў паветра.

Магутнасць сістэмы падагрэву

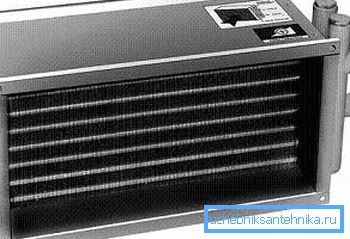

Тэмпература падаванага ў памяшканне паветра можа быць занадта нізкай (асабліва ў халодную пару паветра), што пагаршае эфектыўнасць працы ацяпляльнага абсталявання. Таму часта ўжываюцца каларыферы або рэкуператары цяпла, якія ажыццяўляюць яе падагрэў.

Згодна дзеючых БНіП тэмпература паступае паветра не павінна быць ніжэй + 18 градусаў Цэльсія. Магутнасць награвальнага элемента разлічваецца так, каб ён быў у стане прагрэць паветраны паток, якім бы халодным ён ні быў.

Напрыклад, калі слупок тэрмометра зімой апускаецца да - 22 градуса Цэльсія, награвальнік павінен падняць тэмпературу на 40 градусаў.

Савет! У некаторых выпадках можна ўсталёўваць паветраны каларыфер меншай магутнасці, так як моцныя маразы ў большасці выпадкаў недоўгачасовыя.

Падчас разлікаў варта ўлічваць магчымасць падлучэння нагревателя да аднафазнай (220В) і трохфазнай (380В) электрычнай сеткі. Апошні варыянт пераважней, так як у гэтым выпадку выкарыстоўваецца меншая сіла току. Акрамя таго, калі магутнасць цеплавога абсталявання перавышае 5 кВт, падключэнне да аднафазнай сеткі забараняецца.

Ток, неабходны для харчавання, разлічваецца так:

I = P / U, дзе:

• P - магутнасць каларыфера.
• U - напружанне (220 У або 660 У - для трохфазнай сеткі).

Памятаеце, што калі электрычная праводка, наяўная ў хаце ці офісе, не дапускае падключэння прыбораў такой магутнасці, можна ўсталёўваць больш слабую мадэль.

Важна ведаць, на колькі абраная вамі мадэль каларыфера можа падняць тэмпературу падаванага паветра. Гэта значэнне вылічваецца па наступнай формуле:

?T = 2.98 * P / L, дзе:

• P - магутнасць каларыфера.
• L - прадукцыйнасць вентыляцыі па паветры.

У большасці выпадкаў пры канструяванні вентыляцыі ў прыватнай кватэры дастаткова магутнасці 1-5 кВт, у офісы спатрэбіцца ўстаноўка больш прадукцыйных разнавіднасцяў.

Савет! З мэтай эканоміі грашовых сродкаў на аплату камунальных паслуг можна выкарыстаць сістэмы награвання паветра, якія з'яўляюцца часткай ацяпляльнай сеткі. Гаворка ідзе пра так званы вадзяніку каларыфер. Дзякуючы яму вы пазбавіцеся ад неабходнасці аплачваць дадаткова выдаткоўванай электраэнергію.

іншыя параметры

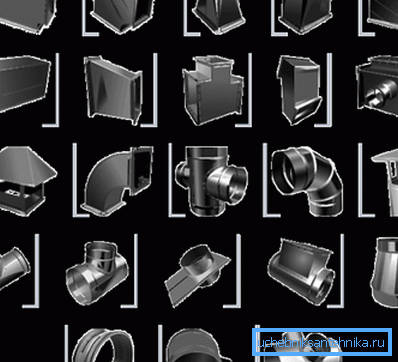

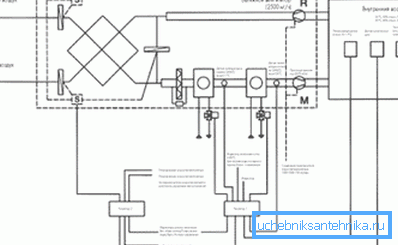

Пасля разліку пералічаных вышэй значэнняў можна прыступаць да складання схемы вентыляцыі. На ёй паказваюцца ўсе выкарыстоўваюцца паветраныя каналы, фасонныя дэталі, а таксама размеркавальнікі паветраных патокаў.

Пры гэтым трэба ўлічваць:

• ціск, якое ствараецца ў працэсе працы вентылятара;
• хуткасць паветранага патоку;
• ўзровень шуму, стваранага вентыляцыйнай сістэмай.

Гэтыя параметры можна даведацца з суправаджальнай дакументацыі да абсталявання.

выснову

Разлік прадукцыйнасці вентыляцыйнай сістэмы - складаны працэс, які патрабуе наяўнасці пэўных тэарэтычных ведаў і навыкаў. Аднак, скарыстаўшыся прыведзенай вышэй інфармацыяй, вы зможаце калі не выканаць яе самастойна, то ўжо сапраўды пракантраляваць правільнасць вылічэнняў. Больш падрабязна пра праектаванне інжынерных сетак вы можаце даведацца з відэа ў гэтым артыкуле.
