Вентыляцыя склепа ў дэталях: ад разліку да асаблівасцяў

Любы які паважае сябе дачнік рана ці позна абавязкова абзаводзіцца склепам. Часам пад яго адводзіцца падвальнае памяшканне ў доме, але часцей за ўсё - гэта самастойная пабудова, заглыбленая ў грунт. І калі ў доме рух паветраных мас можна забяспечыць проста адкрыўшы аконныя створкі, то ў склепе вырашыць праблему такім спосабам не атрымаецца. Прыходзіцца праектаваць і ўсталёўваць паветраводы, на шчасце, вентыляцыя склепа сваімі рукамі не адрозніваецца асаблівай складанасцю.

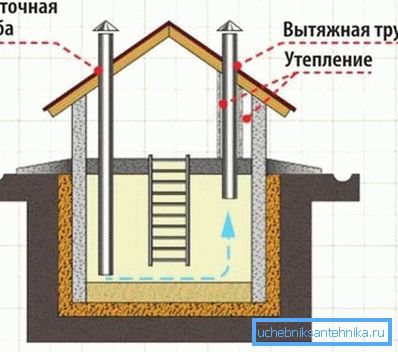

Вентыляцыйная сістэма склепа

А ці патрэбна вентыляцыя наогул

На першы погляд падвал можа абысціся і без асобнай вентыляцыйнай сістэмы, бо гэтае памяшканне - нежылое, а выкарыстоўваецца ў асноўным для захоўвання ўраджаю і кансервацыі. Кошт гэтак легкадумнага адносіны да гэтага пытання можа апынуцца вельмі высокай.

Адсутнасць вентыляцыі (або памылкі пры яе праектаванні) гарантавана прывядуць да ўзнікнення непрыемнага паху і агульнаму адчуванню дыскамфорту ў памяшканні, але гэта толькі палова бяды. Асноўным жа наступствам будзе з'яўляцца з'яўленне цвілі і падвышаная вільготнасць.

Цвіль - верны спадарожнік дрэннай вентыляцыі

Непрадуманая сістэма вентыляцыі склепа гарантавана прывядзе да псуты гародніны і садавіны, якія ў ім захоўваліся. Таксама можа пацярпець кансервацыя - металічныя крышкі хутка проржавеют. Так што падтрыманне пастаяннага мікраклімату жыццёва неабходна.

Віды вентыляцыйных сістэм

Усе тыпы вентыляцыі можна падзяліць на 2 групы:

  • натуральная - пры гэтым цыркуляцыя паветраных мас ажыццяўляецца дзякуючы розніцы ціскаў на выхадзе і ўваходзе ў трубаправод;

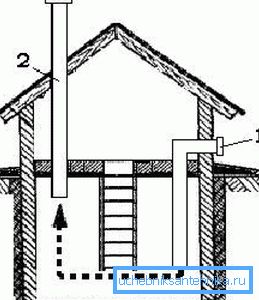

Прынцып працы вентыляцыі з натуральнай цыркуляцыяй
  • прымусовае - у такіх сістэмах выкарыстоўваюцца вентылятары для нагнятання паветра ў памяшканне і яго адвядзення.

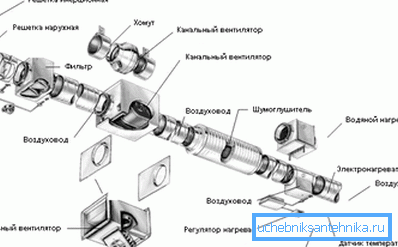

Схема прымусовай вентыляцыі (больш падыдзе для жылога пакоя)

У кожнай з пералічаных груп можна вылучыць падгрупы.

Так, у прытокава-выцяжных вентыляцыйных сістэмах (з натуральнай цыркуляцыяй) вылучаюць:

  • 2-трубавую схему. Пры гэтым выкарыстоўваюцца 2 асобных трубаправода - адзін прытокавы, а другі выцяжной;
  • з 1-й трубой. Вентыляцыя ў склепе з адной трубой нашмат менш эфектыўная, чым 2-трубны аналаг, таму можа выкарыстоўвацца толькі для ветрання невялікіх памяшканняў.

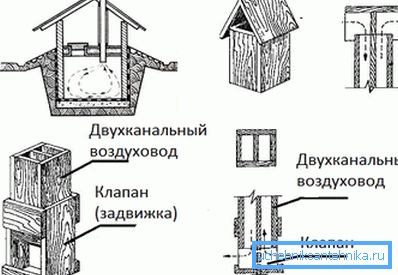

однотрубная вентыляцыя

Звярніце ўвагу! У однотрубной вентыляцыі ўнутранае прастору паветравода падзелена перагародкай на дзве часткі. Так што, строга кажучы, трубы ўсё-ткі 2, проста яны знаходзяцца ў 1 корпусе.

Што тычыцца прымусовых вентыляцыйных сістэм, то можна вылучыць:

  • сістэмы, у якіх выкарыстоўваецца вентылятар для нагнятання / выдалення паветра з памяшкання;
  • цалкам аўтаматызаваныя сістэмы клімат-кантролю. Яны адначасова кантралююць вільготнасць і тэмпературу ў памяшканні. Выкарыстоўваюцца галоўным чынам у вінных скляпах, толькі ў такім выпадку кошт ўстаноўкі такой вентыляцыйнай сістэмы можна лічыць апраўданай.

Тонкасці прылады вентыляцыйнай сістэмы

Што тычыцца таго, як правільна зрабіць вентыляцыю ў склепе, то парэкамендаваць можна пачаць з разліку. Даволі часта гэты этап ігнаруецца, у выніку можа апынуцца, што наадварот перасек трубы проста не ў стане забяспечыць патрабаваны паветраабмен. У астатнім тэхналогія ўстаноўкі зводзіцца да мантажу 2 вертыкальных труб і праверцы працаздольнасці вентыляцыі.

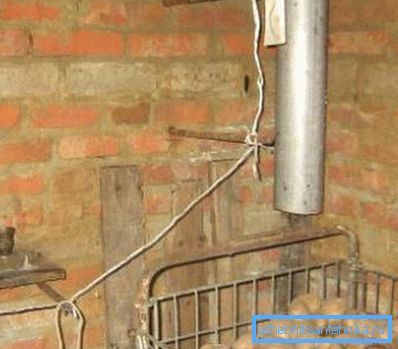

Прылада вентыляцыі зводзіцца да мантажу 2-х труб

Просты разлік вентыляцыі

На гэтым этапе трэба, задаўшыся змяняльнасць аб'ёму паветра ў памяшканні і хуткасцю руху паветра, вызначыць памеры перасеку паветравода.

Інструкцыя па выкананні разлікаў выглядае так:

  1. Вызначаецца праектны расход паветра, які будзе праходзіць праз паветравод.

L = V • K,

ў гэтай формуле L - аб'ём паветра, м3/ Гадзіну;

V - аб'ём памяшкання, м3. У якасці прыкладу задамо аб'ём 20 м3;

Да - паказвае колькі раз за гадзіну павінен цалкам змяніцца паветра ў памяшканні (прымаецца ў межах 1 ... 4).

Звярніце ўвагу! Правільная вентыляцыйная сістэма не павінна перасушвае гародніна і садавіна. Таму пры разліках Да ня трэба прымаць занадта вялікім.

У прыкладзе L = 20 • 2 = 40 м3/ Гадзіну, то бок, за гадзіну труба павінна забяспечыць прыток гэтага аб'ёму паветра.

  1. Вызначаецца патрабаваная плошчу перасеку паветравода па формуле

F = L / (S • 3600),

дзе F - плошча трубы, м2;

S - хуткасць руху паветра, дапускаецца прыняць у межах 1,0-1,5 м / с.

Для разгляданага прыкладу спатрэбіцца F = 40 / (1,0 • 3600) = 0,0111 м2.

  1. У залежнасці ад таго, якое сячэнне выкарыстоўвалася, вызначаюцца памеры трубы. Калі б у прыкладзе выкарыстоўвалася квадратны перасек, то бок трубаправода складала б A = v0,0111 = 0,106м? 11,0 см. Калі ж плануецца выкарыстоўваць круглыя ​​трубы, то іх дыяметр складзе d = 2 • v (F /?) = 2 • v (0,0111 / 3,14) = 0,119 м? 12,0 см.

Асаблівасці мантажу труб прытокава-выцяжной вентыляцыі

Калі вентыляцыя склепа пад домам арганізоўваецца па 2-х трубавай схеме, то для гэтага можна выкарыстоўваць як звычайныя ПВХ-трубы, так і самаробны паветравод з простых тоўстых дошак, старанна падагнаных адзін да аднаго.

Звярніце ўвагу! Шчыліны паміж асобнымі дошкамі сур'ёзна знізяць эфектыўнасць вентыляцыі. Для большай герметычнасці знутры паверхню паветравода прамазваецца расплаўленым бітумам або проста афарбоўваецца ў некалькі слаёў.

Як ужо адзначалася, цыркуляцыя паветра будзе адбывацца за кошт розніцы тэмпературы і шчыльнасці паветра звонку і ўнутры, таму паветраводы трэба размяшчаць так, каб гэты перапад ціску быў максімальным.

Прылада вентыляцыі ў склепе рэкамендуецца выконваць у адпаведнасці з такімі рэкамендацыямі:

  • калі склеп знаходзіцца ў падвальным памяшканні, то можна абыйсціся і зусім без прытокавай трубы, у такім выпадку паветра трапляе ў падвальнае памяшканне праз адтуліны ў цокалі. Але для большай эфектыўнасці ўсё ж рэкамендуецца ўсталяваць прытокавую трубу, яе можна вывесці вонкі праз цокаль;

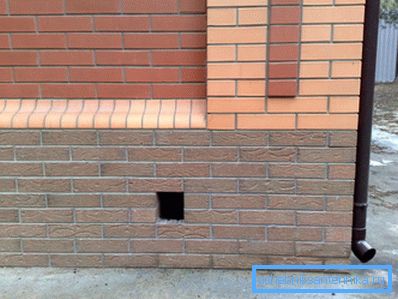

Продухаў ў цокалі

Звярніце ўвагу! Выхад трубы на вуліцу праз цокаль абавязкова трэба зачыніць ахоўнай сеткай, гэта абароніць паветравод ад траплення ў яго дробных жывёл, насякомых і смецця. На рух паветра сетка не паўплывае.

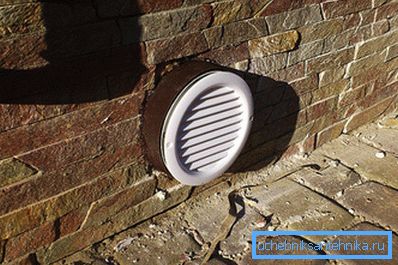

Уваход у прытокавую трубу зачынены ахоўнай кратамі
  • схема вентыляцыі склепа прадугледжвае разнясенне прытокавай і выцяжной трубы па розных кутках;

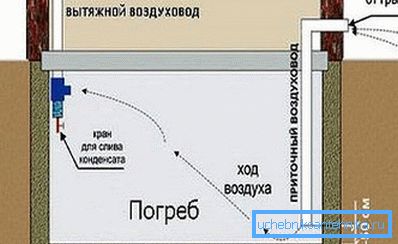

Схема размяшчэння паветраводаў
  • што тычыцца менавіта мантажу трубаправода, то да сцяны яны могуць мацуецца кранштэйнамі або хамутамі. Варта пазбягаць вялікай колькасці паваротаў труб, гэта зніжае хуткасць паветра, адпаведна і аб'ём пераноснага паветра зніжаецца;
  • канец прытокавай трубы даводзіцца амаль да самай падлогі, адлегласць да падлогі павінна складаць прыкладна 20-50 см;
  • не лішнім будзе ў прытокава паветраводзе ўсталяваць засланку, рэгулюючы прасвет, лёгка будзе змяняць эфектыўнасць працы вентыляцыйнай сістэмы;
На фота - адзін з варыянтаў засланкі
  • канец выцяжной трубы наадварот падымаецца амаль да самай столі, а яе верхняя частка выводзіцца на дах і прыўздымаецца над паверхняй даху на 40-50 см;
  • у зімовы перыяд трэба нават трохі знізіць эфектыўнасць працы сістэмы, трэба паменшыць перасек трубы інакш прамярзанне гарантаванае.

Пры выкананні пералічаных правілаў вентыляцыя скляпоў і скляпоў будзе працаваць эфектыўна пры любым надвор'і.

прымусовая вентыляцыя

Часам, нягледзячы на ​​ўсе хітрыкі, натуральная цыркуляцыя слабая. У такім выпадку дапаможа прымусовая вентыляцыя ў склепе. Павысіць эфектыўнасць можна за кошт устаноўкі ў паветравод простага вентылятара.

Пры гэтым трэба ўлічваць наступныя асаблівасці працы сістэмы:

  • вентылятар лепш усталяваць у выцяжной трубаправод;

Звярніце ўвагу! Ўстаноўка вентылятара ў прытокавы паветравод будзе нагнятаць ў склеп паветра з вуліцы, з ім у памяшканне будзе трапляць нямала часцінак пылу і бруду.

  • бо рызыка з'яўлення волкасці ўсё-ткі прысутнічае, то лепш за ўсё вентылятар запитать нізкім напругай.

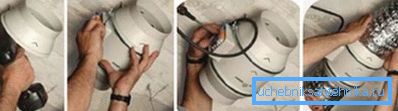

На фота - ўстаноўка канального вентылятара

Кантроль якасці і невялікія хітрасці

Калі пытанне, як зрабіць вентыляцыю ў склепе, вырашана, трэба праверыць эфектыўнасць працы сістэмы. Для гэтага дастаткова паднесці падпаленую запалку або свечку да труб. Пры набліжэнні да прытокавай трубе полымя павінна загінацца ўнутр склепа, а да выцяжной - яго павінна засмоктваць ў трубу.

Калі нават пры выкананні ўсіх рэкамендацый у памяшканні часам назіраецца волкасць, то праблему можна вырашыць проста устаноўкай скрыні з вапнай (негашеной) або сухім пілавіннем. Яны будуць ўбіраць вільгаць з паветра.

Пры празмернай сухасці па падлозе можна проста размеркаваць вільготныя пілавінне.

У завяршэнне

Праветрыванне скляпоў - неабходная мера для падтрымання пастаяннага мікраклімату ў памяшканні. Пры выкананні рэкамендацый, пералічаных у артыкуле, вентыляцыя склепа зімой, летам, ды і наогул у любы час года будзе працаваць без збояў. У выніку гародніна, садавіна і кансервацыя ў склепе будуць захоўвацца вельмі доўга.

На відэа ў гэтым артыкуле паказаны прыклад прытокава-выцяжной вентыляцыі бетоннага склепа.
