Вентыляцыя сваімі рукамі: простыя рашэнні

Тэматыка гэтага артыкула - мантаж вентыляцыі сваімі рукамі. У ёй не будзе абстрактных разважанняў і складаных разлікаў: гэты матэрыял - спроба аўтара падзяліцца сваім сціплым вопытам у абсталяванні вентыляцыйнай сістэмы ва ўласным доме. Такім чынам, непасрэдна да справы.

перадгісторыя

Некаторы час таму аўтар заехаў у новы дом. Ён уяўляў сабой аднапавярховы будынак з вялікім і высокім склепам, які адразу быў пазіцыянаваны ў якасці хатняга спартзалы і майстэрні. Пазней планавалася дабудаваць жылую ўцяпленні мансарду.

Асноўнай праблемай першага, жылога паверха аказалася поўная адсутнасць вентыляцыйнай сістэмы.

Наступствы, якія выявіліся ўжо ў пачатку першай зімы, былі цалкам прадказальнымі:

• Паветра ў памяшканні, нягледзячы на ​​перыядычнае праветрыванне, хутка станавіўся затхлым і сырым.

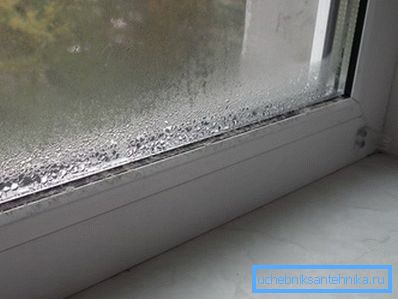

• Вокны з аднакамернымі шклопакетамі былі пастаянна пакрытыя кандэнсатам, які сцякаў па шкле кроплямі і ўтвараў лужыны на падваконніках.

• Нарэшце, суб'ектыўна ў доме было вельмі халодна. Нягледзячы на ​​тое, што тэрмометр паказваў цалкам разумныя +18 градусаў.

Даведка: з павелічэннем вільготнасці павялічваецца цеплаёмістасць і цеплаправоднасць паветра. Менавіта таму ў сырам клімаце вельмі цяжка пераносяцца і холад, і спякота.

Задача была відавочнай: трэба было з мінімальнымі выдаткамі часу і сродкаў (з якімі пасля куплі дома, зразумела, было не так каб вельмі добра) забяспечыць нармальную вентыляцыю.

Годам пазней, у працэсе будаўніцтва мансарды, прыйшлося спраектаваць і пабудаваць яшчэ адзін асобны контур вентыляцыі. Паколькі кожны з паверхаў меў асобны ўваход, аб'ядноўваць паветраводы было непажадана.

разлікі

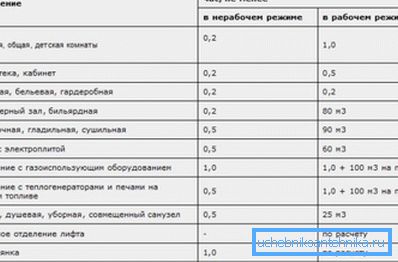

Для пачатку патрабавалася ацаніць меркаваную прадукцыйнасць вентыляцыі. Інструкцыя па яе разліку знайшлася ў дзеючых БНіП:

Альтэрнатыўная адзнака планавай прадукцыйнасці абапіраецца на колькасць людзей, якія пастаянна знаходзяцца ў памяшканні. На аднаго чалавека ў спіць стане павінна прыходзіцца як мінімум 60 м3 / гадзіна; на спячага чалавека - 30 м3 / гадзіна.

Падлік па першым алгарытме даваў вынік у 240 м3 / гадзіна, па другім - 100 (сярэдняе спажыванне паветра двума людзьмі, зыходзячы з 8 гадзін сну і 16 гадзін няспання).

З улікам спецыфікі планіроўкі дома ў якасці адпраўной кропкі было абрана значэнне прадукцыйнасці ў 120 м3 / гадзіна.

Першы паверх

прынцыповая схема

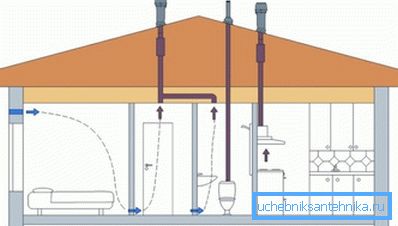

Пасля абдумвання магчымых рашэнняў выбар аўтара спыніўся на выцяжной вентыляцыі з прымусовым прымушэннем і адборам паветра ў агульны канал з некалькіх памяшканняў - спальні, сумешчанага санвузла і кухні-сталовай. Прыток паветра было вырашана зрабіць пасіўным, прычым не з вуліцы, а некалькі нетрадыцыйна - праз склеп.

Прычын было некалькі.

• Практычна гатовы вентыляцыйны канал ўздоўж усіх памяшканняў, якія планавалася вентыляваць, ужо існаваў. Будаўнікі ў працэсе чыставога аздаблення зашылі гіпсакардон паза паміж рыгелем, на які абапіраліся пліты перакрыцця, і вонкавай сцяной. Заставалася толькі арганізаваць адбор паветра з канала і ўрэзаць туды кратаў.

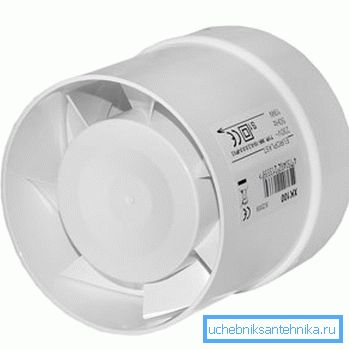

• Натуральная вентыляцыя выглядала непрывабна з-за непрадказальнай прадукцыйнасці. Моцныя ветру, характэрныя для рэгіёну, выклікалі б рэзкае паскарэнне паветраабмену; затое ў летнюю спякоту пры мінімальнай дэльце тэмператур паміж вуліцай і домам ён падаў бы практычна да нуля. Канальны вентылятар, наадварот, працягваў бы свае 120 м3 / гадзіна, па-за залежнасці ад знешніх умоў.

• Мінімальны кошт камплектуючых. Ледзь забягаючы наперад, варта згадаць, што агульныя выдаткі на пакупкі ўклаліся ў 1500 рублёў.
• Сімвалічныя эксплуатацыйныя выдаткі. Вось прыкладны залежнасць паміж прадукцыйнасцю і энергаспажываннем канального вентылятара:

Асобных каментарыяў патрабуе цыркуляцыя прытокава паветра праз склеп.

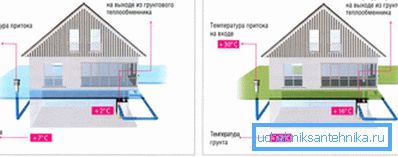

Існуе такое паняцце, як геотермальная вентыляцыя. За гучнай назвай хаваецца простая схема, па якой, у прыватнасці, нярэдка будуецца вентыляцыя на дачы сваімі рукамі: прытокавыя трубы значнай працягласці закопваюцца ў грунт некалькі ніжэй за ўзровень яго прамярзання.

Даведка: на глыбіні ў метр ад узроўню прамярзання тэмпература грунту не залежыць ад рэгіёну і складае +8 - + 14С.

У выніку прытокавы паветра мае стабільную тэмпературу, мала якая залежыць ад пары года і ўмоў надвор'я. Летам дома параўнальна халаднавата, зімой - цяпло. І ўсё гэта з мінімальнымі энергазатратамі: электрычнасць выдаткоўваецца толькі на транспарціроўку паветра.

Аднак у дадзеным канкрэтным выпадку пад домам быў гатовы крыніца паветра з пастаяннай тэмпературай каля +14 градусаў - сухі склеп плошчай 75 квадратных метраў, заглыблены значна ніжэй за ўзровень прамярзання. Злучыць яго парай каналаў з жылымі памяшканнем наверсе было куды прасцей, чым пакласці пад зямлю некалькі дзясяткаў метраў трубы.

Сказана - зроблена.

рэалізацыя

1. З боку вуліцы праз вонкавую сцяну прабіта адтуліну ў канал. Для працы спатрэбіўся перфаратар з каронкай.

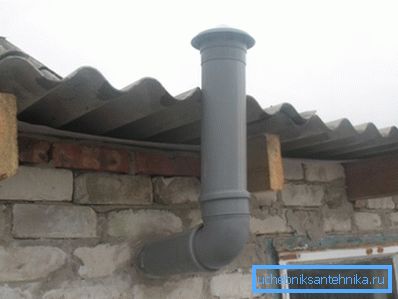

2. Падрыхтавана зборка з звычайнай каналізацыйнай трубы дыяметрам 110 міліметраў, кутка, парасоніка (дэфлектара) і кампенсавальнага патрубка. Апошні дазволіў усталяваць канальны вентылятар і зафіксаваць яго, пакінуўшы злучэнне разборным.
3. Пад месцам ўстаноўкі вентылятара ў канале выразана адтуліну, у якое тут жа усталяваны пластыкавы люк з вечкам. У далейшым ён будзе карысным для абслугоўвання і / або замены вентылятара.
4. Зборка з трубы, кутка, парасоніка і вентылятара з падлучаным провадам харчавання ўстаўлена ў адтуліну ў сцяне і запенена. Схапіўшы пена заладзіць акрылавай шпаклевкой: пенаполіурэтану не любіць ультрафіялету і хутка пачынае крышыцца на святла.
5. Харчаванне да вентылятара выведзена ад бліжэйшай разеткі праз кабель-канал і растуліць выключальнікам.

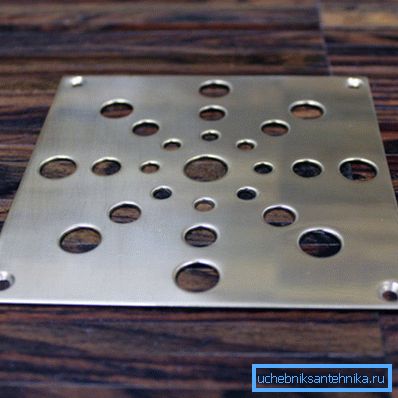

6. У гіпсакардон, які зачыняе канал, урэзаныя некалькі вентыляцыйных рашотак і выведзена труба ад выцяжкі над кухоннай плітой.
7. У падлозе выбраны адтуліны для адбору паветра з склепа. Іх зачынілі рашоткі з сеткамі для абароны ад насякомых.

вынікі

Волкасць і кандэнсат на вокнах забытыя, як страшны сон. Паветра ў доме стаў свежым і умерана-сухім.

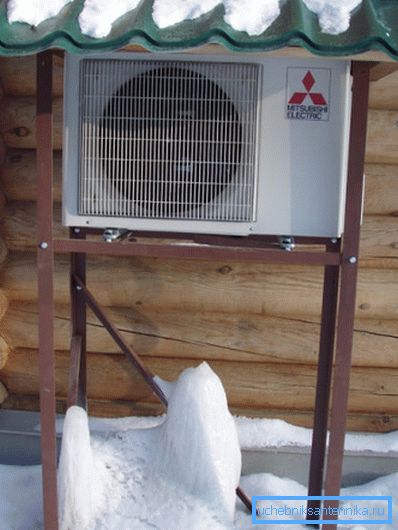

Дзякуючы прытоку цёплага паветра зімой у хаце пры цалкам выключаным апале падтрымлівалася тэмпература ў 12 градусаў. Для падтрымання камфортнай тэмпературы ў + 20-22 градуса хапае працы аднаго інвертарнага кандыцыянера з цеплавой магутнасцю каля 3,2 кВт.

Нюанс: месца дзеяння - ўзбярэжжа Крыма. Зразумела, што цеплавой паток у 3 кілавата будзе недастатковым дзе-небудзь на Далёкім Усходзе. Акрамя таго, інвертары ў рэжыме абагравання захоўваюць працаздольнасць у лепшым выпадку пры -25С.

Бетонны канал вентыляцыі, зашыты гіпсакардон, працуе як вельмі эфектыўны шумоглушитель. Працы вентылятара ў хаце не чуваць у прынцыпе.

мансарда

Годам пазней будаўніцтва мансардного паверху дайшло да моманту, калі вентыляцыю трэба было абсталяваць і ў ім.

Па аналогіі з першым паверхам вентыляцыя мансарды сваімі рукамі была зробленая выцяжной, з пасіўным прытокам. Замест вентыляцыйнай і ў гэтым выпадку была выкарыстаная каналізацыйная труба дыяметрам 110 міліметраў - проста таму, што за ёй не прыйшлося далёка ехаць.

На гэтым падабенства з збудаванай раней вентыляцыйнай сістэмай скончылася.

• Выдзелены прытокавы канал адсутнічае ў прынцыпе. Паступленне паветра забяспечваецца негерметичностью крытай профільным сталёвым лістом даху мансарды. Невялікіх зазораў паміж лістамі дахавага матэрыялу хапае для гэтай мэты з лішкам.

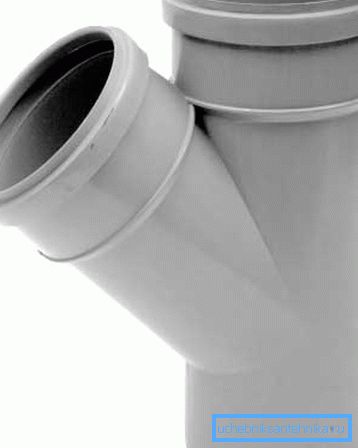

• Перад вентылятарам ў вентканал усталяваны трайнік. Праз адзін яго адвод адбіраецца паветра з сумешчанага санвузла, размешчанага ў сярэдзіне мансарды; праз другі - ажыццяўляецца вентыляцыя астатняга памяшкання.

• Вентканал скрыты гіпсакардонных столлю. У столі санвузла змантаваная Заборная рашотка, да якой герметычна далучаны адзін адвод траяка. А вось астатняе памяшканне вентылюецца прама праз прастору над столлю: воздухозабора ідзе непасрэдна з яго; з жылых пакояў паветра трапляе туды праз чатыры рашоткі ў кутах мансарды.

Дарэчы: тым самым забяспечваецца пастаянная вентыляцыя крокваў і ўцяпленні паміж імі.

На вуліцу вентканал з парасонам - дэфлектарам выведзены праз адзін з франтонаў. Тым самым аўтар пазбавіў сябе ад праблем герметызацыі вываду: паза было дастаткова запенена і зашпаклевать; ад вады і снегу ён абаронены навіссю даху.

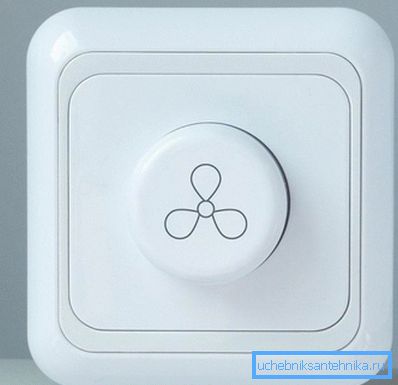

Ланцуг харчавання вентылятара была забяспечаная диммером. Ён дазваляе выбіраць паміж бясшумным і прадукцыйным рэжымамі працы вентыляцыі ў залежнасці ад таго, колькі чалавек знаходзіцца ў мансардзе.

заключэнне

Як лёгка заўважыць, збудаванне эфектыўнай вентыляцыйнай сістэмы аказалася даволі простым і не занадта затратным мерапрыемствам.

Дадатковую тэматычную інфармацыю, як звычайна, можна выявіць ў відэа ў гэтым артыкуле. Поспехаў!
