Вентыляцыя ў офісе: якія выконваюцца функцыі і асаблівасці

04-02-2018
Вентыляцыя

Офісная вентыляцыя павінна выконваць значна большы паветраабмен, чым хатняя. Гэта абумоўлена значным колькасцю людзей, кампутараў і аргтэхнікі на квадратны метр. У дадзеным артыкуле мы разбяром асноўныя асаблівасці такой інжынернай сістэмы.

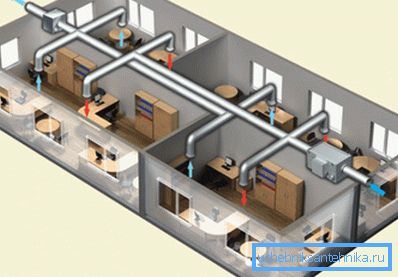

Схема вентыляцыйнай сістэмы офіснага памяшкання

агульныя палажэнні

Рабочая абстаноўка вылучае большая колькасць патрабаванняў да вентыляцыйнай сістэме, а менавіта:

якія выконваюцца функцыі

  1. Пастаяннае наяўнасць чыстага паветра, які валодае прымальнымі тэмпературнымі паказчыкамі і адпаведнай вільготнасцю, у дастатковай колькасці, каб забяспечыць увесь працуе персанал.
Фота запоўненай офіса
  1. Паніжэнне ўзроўню знешняга шуму.
  2. Выдаленне з памяшкання адпрацаванага паветра, які мае ў сваім складзе вуглякіслы газ, непрыемныя пахі і вылучэнні, выходныя ад прадметаў інтэр'еру.
  3. Павышэнне прадукцыйнасці супрацоўнікаў за кошт стварэння камфортных умоў для выканання работы.
  4. Памяншэнне выпадкаў захворванняў. Любыя інфекцыі будуць своечасова выводзіцца з офіса увесь час цыркулявалымі паветранымі патокамі.

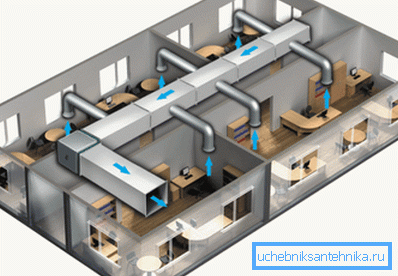

Усе хваробатворныя арганізмы выдаляюцца разам з адпрацаваным паветрам
  1. Пазітыўны ўплыў на прэстыж фірмы. Сустракаць кліентаў заўсёды больш рэспектабельна ў спрыяльнай абстаноўцы без такіх раздражняльнікаў, як рэзкія водары, духата і лунае ў паветры алергены.
Свежасць настройвае на пазітыўны зносіны
  1. Адпаведнасць мікраклімату памяшканняў нарматывам правяраючых інспекцый. Калі кожная інструкцыя па БНіП і Дастам не будзе выкананая, то вас можа чакаць штраф у буйных памерах.
  2. Эканомія на цепланосбіта. Пры наяўнасці абагравальнікаў ў сістэме вентыляцыі цана агульных выдаткаў на ацяпленне скароціцца.

нармаванне

Існуюць наступныя нормы вентыляцыі ў офісе:

прызначэнне памяшкання Неабходны паветраабмен для аднаго чалавека, м3/ г
кабінет дырэктара 50
Зала для канферэнцый 30
прыёмная 40
Пакой для правядзення перамоў 40
Рабочы кабінет супрацоўніка 60
Калідор або вестыбюль 11
санвузел 75
курыльня 100

Савет: памяшканне для курэння павінна валодаць самай магутнай вентыляцыяй, бо атрымлівае найбольшую забруджванне.

Курыльня ў офісным блоку

Хуткасць руху паветра пры гэтым па СанПіН павінна складаць 0,1 м / с у любую пару года.

рэалізацыя сістэмы

У першую чаргу неабходна выбраць тып вентыляцыі паводле прынцыпу яе працы:

віды

Назва апісанне
натуральная Цыркуляцыя паветраных мас ажыццяўляецца за кошт перападаў тэмператур і ціску паміж унутранай часткай памяшкання і вуліцай
прымусовае Выкарыстоўвае для ўзмацнення паветраабмену спецыяльнае абсталяванне, якое ўключае вентылятары, кандыцыянеры, каларыферы і іншыя дапаможныя прыборы

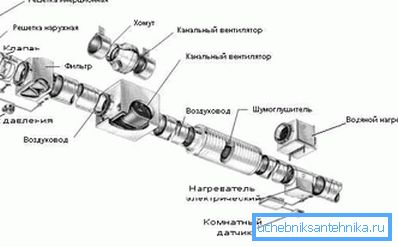

Схема канала механічнай вентыляцыі

Савет: у офісных памяшканнях рэкамендуецца абсталяваць прымусовую сістэму вентыляцыі, так як натуральная проста не зможа падаць патрабаваную магутнасць паветраабмену.

праектаванне

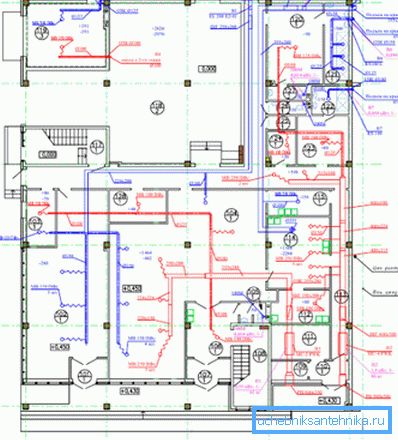

Схема-чарцёж офіснай вентыляцыі

Пры ўладкаванні ў офісе вентыляцыйнай сістэмы сваімі рукамі можна падабраць і ўсталяваць дэкаратыўныя рашоткі, а вось складанне праекта і яго тэхнічнае выкананне лепш даручыць адмыслоўцам, калі вы хочаце атрымаць жаданы эфект у поўным аб'ёме.

Праектаванне ўключае ў сябе наступнае:

  • Разлік цеплавых прытокаў асобна для кожнага пакоя з улікам архітэктурных асаблівасцяў будынка.
  • Разлік магутнасці вентыляцыі, якая вызначаецца інтэнсіўнасцю стваранага паветраабмену.
  • Схему усіх камунікацый у аксанаметрычныя выглядзе.
  • Разлік аэрадынамікі паветраводаў, які дазволіць вызначыць аптымальныя памеры вентыляцыйных каналаў і магчымыя страты ціску ў сістэме.
  • Падбор поўнай камплектацыі неабходнага абсталявання для забеспячэння эфектыўнай і бесперабойнай працы вентыляцыі.
Абсталяванне, якое патрабуецца для ажыццяўлення прымусовай офіснай вентыляцыі
  • Разлік патрабаванага абагрэву прытокавага патоку.
  • Складанне спадарожнай дакументацыі.

Пры гэтым яшчэ важна вызначыцца з такімі важнымі момантамі, як:

  • Размяшчэнне вентыляцыйнага абсталявання. У ідэальным выпадку для гэтага ствараецца спецыяльная венткамера.

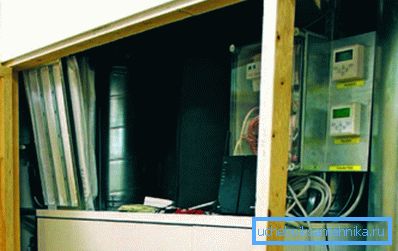

Прыклад ўладкавання вентыляцыйнай камеры
  • Канфігурацыя і месцазнаходжанне каналаў.
  • Спажываная магутнасць выкарыстоўванага электрычнага абсталявання.
  • Патрэба і размяшчэнне дрэнажнай сістэмы.
  • Магчымасць і асаблівасці ажыццяўлення доступу да прыбораў пасля заканчэння мантажных работ.
  • Магчымасць унясення змяненняў і мадыфікацый у канфігурацыю сістэмы.

асноўныя кампаненты

Прытокава-выцяжная сістэма вентыляцыя для офіса звычайна складаецца з такіх элементаў:

  • паветраводы. Рэалізуюцца з труб, рукавоў, разветвителей, муфт і іншых кампанентаў, якія дазваляюць пракласці аптымальныя каналы для высновы адпрацаваных паветраных мас.

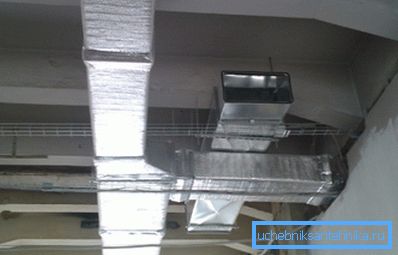

Паветраводы з прастакутным перасекам
  • Рашоткі ў месцах плота свежага паветра. Прадухіляюць пранікненне грызуноў і атмасферных ападкаў.
  • паветраныя клапаны. Выключаюць задзімання ветру з вуліцы.
  • фільтры. Вырабляюць ачыстку паветраных патокаў.
  • каларыфер. Ажыццяўляе падагрэў прытокава паветра ў зімовы перыяд.
  • вентылятары. Ўзмацняюць натуральную цягу.
  • Дэкаратыўныя рашоткі на выцяжкі.
  • прытокавыя клапаны. Забяспечваюць паступленне чыстага паветра.

выснову

Сістэма вентыляцыі офіснага памяшкання павінна ствараць паветраабмен высокай магутнасці, які можа забяспечыць вялікая колькасць людзей чыстым паветрам. Вышэй мы разгледзелі тэхнічныя асаблівасці такой канструкцыі.

Эфектыўная вентыляцыя павялічвае працаздольнасць супрацоўнікаў

Відэа ў гэтым артыкуле азнаёміць вас з дадатковай інфармацыяй. Працаваць трэба ў камфортных умовах.
