Вентыляцыя вытворчых памяшканняў: задачы, разнавіднасці і

Стварэнне камфортных умоў на працоўным месцы не толькі спрыяе павышэнню прадукцыйнасці працы, але і з'яўляецца абавязковым патрабаваннем санітарных органаў. Таму сістэмы вентыляцыі для вытворчых памяшканняў таксама важныя, як нармальнае асвятленне і сеткі цэнтральнага ацяплення.

Іх мантаж, з прычыны складанасці, не можа быць ажыццёўлены сваімі рукамі, аднак, разуменне прынцыпаў распрацоўкі, канструявання і функцыянавання наўрад ці будзе лішнім.

Якасная вентыляцыя неабходная для забеспячэння камфортных умоў працы

Прылада вентыляцыі прамысловых комплексаў

задачы

Вентыляцыя і кандыцыянаванне вытворчых памяшканняў вырабляецца з дапамогай складаных інжынерных сістэм, у склад якіх, акрамя паветраводаў, ўваходзіць мноства дадатковага абсталявання: вентылятараў, фільтраў, рекуператоров, каларыфераў, ахаладжальнікаў і гэтак далей.

Незалежна ад тыпу вытворчасці, плошчы цэхаў і ўзроўню забруджанасці паветра, сістэма вентылявання павінна выконваць наступныя задачы:

  • забяспечваць работнікаў чыстым і свежым паветрам;
  • выдаляць з памяшкання пыл і непрыемныя пахі;
  • фільтраваць шкодныя прымешкі, якія могуць утварацца падчас тых ці іншых тэхналагічных аперацый.

Для паветраабмену ў прамысловых цэхах выкарыстоўваецца натуральная і механічная вентыляцыя, канструяваным па БНіП 41.01-2003.

На фота - цэх, абсталяваны сучаснай сістэмай вентыляцыі

Акрамя камфортнай паветранай асяроддзя, праектаванне вентыляцыі вытворчых памяшканняў павінна пераследваць мэту стварэння прымальнай для працы тэмпературы. Гэта таксама прадугледжана нарматыўнымі дакументамі, якія рэгламентуюць санітарны стан цэхаў на заводах і фабрыках.

Звярніце ўвагу! Пры вырабе пэўных відаў прадукцыі (напрыклад, лекавых прэпаратаў або прадуктаў перапрацоўкі нафты) могуць выдзяляцца рэчывы, небяспечныя для здароўя чалавека. У гэтым выпадку вентыляцыйная сістэма павінна забяспечваць іх хуткае і эфектыўнае выдаленне.

прынцыпы праектавання

Разлік вентыляцыі вытворчага памяшкання павінен ажыццяўляцца толькі высокакваліфікаванымі інжынерамі. Пры гэтым неабходна ўлічваць характар ​​вытворчасці, пляц памяшкання, колькасць працоўных, кліматычныя ўмовы і мноства іншых параметраў.

Тым не менш, кожная прамысловая вентыляцыйная сістэма будуецца, абапіраючыся на прынцыпы, пералічаныя ніжэй:

  1. Любая сістэма ветрання складаецца з выцяжных і прытокавых прылад, паветраводаў і абсталявання, які стварае камфортны мікраклімат у памяшканні (каларыферы, кандыцыянеры, стабілізатары вільготнасці і гэтак далей).

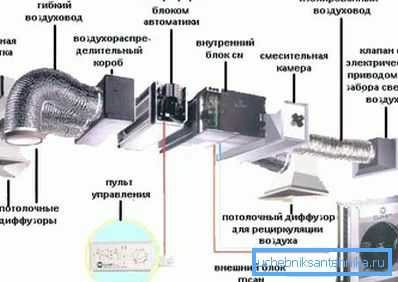

Прамысловая вентыляцыйная сістэма - гэта набор вялікай колькасці рознага абсталявання
  1. Абавязковым кампанентам вентыляцыі вытворчых памяшканняў з'яўляецца абсталяванне, якое выдаляе з паветра пыл, аэразолі і газы, якія з'яўляюцца вынікам працы тэхналагічнага абсталявання.
  2. Некаторыя вытворчасці (фармацэўтыка, высокадакладная электроніка) патрабуюць асаблівых умоў навакольнага асяроддзя. У гэтым выпадку ў склад вентыляцыйнай сістэмы ўключаюцца дадатковыя вузлы (напрыклад, асаблівыя фільтры або магутныя кандыцыянеры).
  3. Інструкцыя па эксплуатацыі некаторых відаў абсталявання прадугледжвае, што ўчасткі цэхаў, дзе магчыма з'яўленне небяспечных для здароўя выпарэнняў, павінны аснашчацца адмысловымі выцяжкамі-уловителями, аддзеленымі ад агульнацэхавыя сеткі.

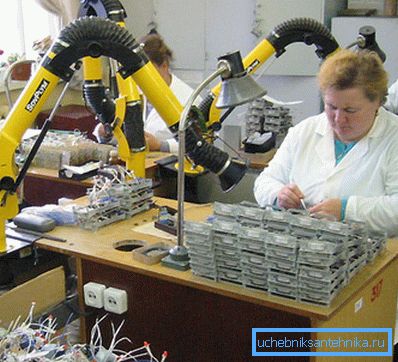

Кожнае працоўнае месца можа быць абсталявана персанальнай выцяжкай
  1. Часткай любой сістэмы паветраабмену з'яўляюцца прылады, якія ажыццяўляюць санітарна-гігіенічны кантроль сістэм вентыляцыі вытворчых памяшканняў. У залежнасці ад паказанняў тых ці іншых датчыкаў падключаецца дадатковае абсталяванне, ачышчальнае паветра ці якое выдаляе шкодныя прымешкі.
  2. Пры праектаванні прамысловых вентыляцыйных сетак ўлічваецца і такі параметр, як кошт іх эксплуатацыі. Пажадана, каб гарачае паветра, які выходзіць з памяшкання, выкарыстоўваўся ў цеплаабменніках, а халодны - для астуджэння станкоў і іншага абсталявання.

разнавіднасці

У залежнасці ад выкананых задач прамысловая вентыляцыя падзяляецца на наступныя віды:

  1. Общеобменная - забяспечвае агульнае замяшчэнне паветра ў памяшканнях. У якасці прыкладу можна прывесці звычайны восевай вентылятар, устаўляемы ў аконны або сценавы вентыляцыйны канал. Магутнасць абсталявання падбіраецца зыходзячы з перасеку і даўжыні паветравода.
  2. Індывідуальная (мясцовая) - ачышчае паветра непасрэдна на працоўным месцы. Ўяўляе сабой выцяжку, якая выдаляе шкодныя прымешкі, пыл, дым і іншыя рэчывы, здольныя нанесці шкоду здароўю чалавека.
  3. аварыйная - выкарыстоўваецца для экстранай ачысткі паветра ад дыму, газу або іншых небяспечных прымешак. Патрабаванні да вентыляцыі вытворчых памяшканняў, якая прымяняецца толькі ў экстраных выпадках, адрозніваюцца ад агульных нарматываў, і тут разглядацца не будуць.
Аварыйная сігналізацыя прызначана для максімальна хуткага дымоудаленія

Акрамя таго, па спосабу арганізацыі паветранага патоку прамысловыя вентыляцыі бываюць:

  • натуральныя;
  • механічныя.

Пры натуральнай схеме вентыляцыі прыток і выдаленне паветраных мас ажыццяўляецца дзякуючы цязе, якая ўзнікае з-за рознасці тэмпературы і ціску звонку і ўнутры вытворчага памяшкання.

На эфектыўнасць працы такой вентыляцыі аказваюць ўплыў:

  • рознасць тэмператур навакольнага паветра на вуліцы і ўнутры цэха;
  • рознасць атмасфернага ціску ў раёне падлогі вытворчага памяшкання і які выходзіць адтуліны выцяжнога канала;
  • хуткасць перамяшчэння паветраных мас на вуліцы.
Схема натуральнай вентыляцыі вытворчага памяшкання

Да пераваг натуральнай сістэмы ветрання можна аднесці эканамічнасць, экалагічнасць і бесшумностью. Аднак пры пэўных умовах надвор'я яе эфектыўнасць рэзка падае.

Механічная вентыляцыя пазбаўленая гэтага недахопу. Акрамя таго, яна можа перамяшчаць паветраны струмень на любую адлегласць па паветраводах любога перасеку і канфігурацыі. Акрамя таго, у гэтым выпадку магчымы мантаж абсталявання, які ажыццяўляе падагрэў паветра, яго астуджэнне, асушванне, ўвільгатненне, фільтраванне і гэтак далей.

Часцей за ўсё выкарыстоўваецца камбінацыя натуральнай і механічнай вентыляцыйных сістэм.

нарматывы

Нормы вентыляцыі вытворчых памяшканняў замацаваны БНіП 2.04.05-91 і 41-01-2003. Згодна з гэтымі дакументамі сістэма вентыляцыі павінна быць змантаваная ва ўсіх без выключэння вытворчых памяшканнях, незалежна ад іх функцыянальнага прызначэння, плошчы і колькасці якія працуюць у іх людзей.

Магутнасць абсталявання павінна быць такая, каб максімальна хутка ачысціць паветра ў памяшканні ў выпадку задымлення небудзь выкіду небяспечных рэчываў.

Распрацоўка праекта прамысловай вентыляцыі павінна вырабляецца ў строгай адпаведнасці з дзеючымі нарматыўнымі дакументамі

Акрамя таго, пры праектаванні пад увагу павінны прымацца наступныя параметры:

  • функцыянальнасць памяшкання;
  • плошчу;
  • кліматычныя ўмовы;
  • наяўнасць і колькасць забруджвальных рэчываў;
  • вільготнасць паветра;
  • тэмпература ўнутры цэха;
  • пажарабяспека і гэтак далей.

Звярніце ўвагу! Асноўным параметрам, які неабходна ўлічваць, з'яўляецца норма забеспячэння кожнага работніка свежым паветрам.

Яна роўная 30 куб. метрам у гадзіну пры плошчы памяшкання роўнай ці меншай 40 кв. метрам. У вялікіх вытворчых комплексах нарматыў павялічваецца прапарцыйна.

Разлічваючы тэхнічныя характарыстыкі вентыляцыйнай сістэмы, варта таксама звярнуць увагу на наступныя нюансы:

  1. Шум, які выдаецца сістэмай ветрання, не павінен вылучацца на фоне гукаў, якія выдаюцца станкамі і тэхналагічным абсталяваннем, інакш знаходзіцца ў цэху будзе некамфортна.
  2. Паветраабменам сетка не павінна прыводзіць да дадатковага забруджвання паветра ў вытворчым памяшканні. Гэта часта здараецца ў тым выпадку, калі даўно змантаваная сістэма не падвяргалася перыядычным ачыстцы ад назапашанай там пылу і іншых прымешак.
Вентыляцыя не павiнна служыць крыніцай забруджвання

Мантаж прамысловай вентыляцыі

Выбар аптымальнай схемы

Сучасны рынак інжынерных сістэм прапануе велізарны выбар розных вентыляцыйных сістэм, якія даюць магчымасць стварыць на працоўным месцы найбольш камфортныя ўмовы. Шырокі асартымент прылад, якія адрозніваюцца паміж сабой як па кошту, так і па функцыянальнасці, здольны задаволіць патрэбы нават самага пераборлівага заказчыка.

Пры канструяванні прамысловай вентыляцыі неабходна паклапаціцца аб набыцці і ўстаноўцы не толькі прытокавага абсталявання, якое пастаўляе чыстае паветра ўнутр завадскіх цэхаў, але і выцяжных установак, якія выдаляюць ад працоўных месцаў паветра, забруджанае дымам, пылам, шкоднымі рэчывамі і, часам, хваробатворнымі мікраарганізмамі.

Вентыляцыйная сістэма падбіраецца зыходзячы з умоў вытворчасці

Выбар той ці іншай разнавіднасці абсталявання вырабляецца індывідуальна з улікам асаблівасцяў, уласцівых канкрэтнаму прамысловым аб'екту.

Гатовая вентыляцыйная сістэма павінна быць:

  • эканамічнай;
  • эфектыўнай;
  • надзейнай;
  • праекты, якія хутка.

Чысты і халаднаватае паветра ў цэху не толькі дабратворна адаб'ецца на працаздольнасці і настроі супрацоўнікаў, але і падоўжыць тэрмін службы тэхналагічнага абсталявання і выкарыстоўваюцца інструментаў.

Таксама эканамічна мэтазгодна пры распрацоўцы праекта адразу ж прадугледжваць ўключэнне ў склад вентыляцыйнай сеткі прылада па стварэнні камфортнага мікраклімату незалежна ад знешніх умоў.

Савет! Для кіравання працоўнымі параметрамі сістэмы вентыляцыі рэкамендуецца выкарыстоўваць аўтаматычныя кампутарызаваныя сістэмы, якія мяняюць тыя ці іншыя параметры з улікам дадзеных, якія атрымліваюцца ад знешніх датчыкаў. Так дасягаецца максімальная эфектыўнасць і эканамічнасць работы.

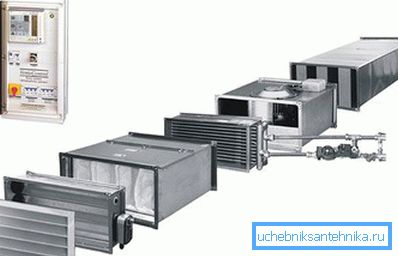

Кіраванне абсталяваннем павінна праводзіцца адмысловымі электроннымі прыладамі

мантаж абсталявання

Пры ўсталёўцы прамысловых вентыляцыйных сістэм неабходна ўлічваць мноства нюансаў і асаблівасцяў, ад якіх залежыць як эфектыўнасць яе эксплуатацыі, так і даўгавечнасць канструкцыі. Таму мантаваць асобныя элементы паветраабменам сеткі павінны толькі высокакваліфікаваныя спецыялісты, якія маюць адпаведныя веды і вопыт.

Таксама важна правільна выбраць месца для ўстаноўкі электрычнага абсталявання: цеплаабменнікаў, вентылятарных установак, фільтрацыйных сістэм і гэтак далей.

У далейшым ад гэтага памяшкання ажыццяўляецца разводка паветраводаў.

Ўстаноўка паветраных каналаў

Вентыляцыйныя каналы ў прамысловых памяшканнях, як правіла, прымацоўваюцца да столі. Пасля гэтага іх можна замаскіраваць падвеснымі дэкаратыўнымі панэлямі. У памяшканнях камерцыйнага прызначэння мэтазгодна выкарыстоўваць паветраныя каналы з пластыка або медзі, якія маюць больш прывабны знешні выгляд.

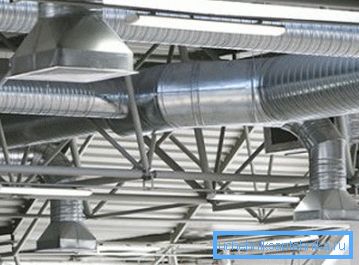

Паветраводы мацуюцца да столі памяшкання

У сучасным будаўніцтве выкарыстоўваецца дзве асноўных разнавіднасці паветраных каналаў:

  1. Жорсткія. Вырабляюцца з шматслойнага алюмінія, ацынкоўкі і шкловалакна. З іх мантуецца практычна ўся вентыляцыйная сістэма. Для ўладкавання паваротаў, абводаў, разгалінаванняў прымяняюцца спецыяльныя фасонныя дэталі. Калі мяркуецца транспарціроўка паветра, які змяшчае агрэсіўныя прымешкі, неабходна выкарыстоўваць паветраводы з падвышанай таўшчынёй сценак.
  2. гнуткія. Іх асноўнае прызначэнне - злучэнне асобных участкаў і всасывать адтулін з магістральнымі паветраводамі. Часта гнуткія алюмініевыя рукавы выкарыстоўваюцца для мантажу мясцовай вентыляцыі, ачышчальнай паветра каля кожнага працоўнага месца.
Фурнітура, выкарыстоўваная для замацавання вентканалаў

Парадак ўстаноўкі вентыляцыйных каналаў у памяшканні вытворчага прызначэння наступны:

  1. Перш за ўсё, варта разлічыць таўшчыню сценак і перасек паветранага канала. Потым на падставе гэтых дадзеных вылічаецца вага кожнага элемента вентыляцыйнай сістэмы. У некаторых выпадках немагчыма ўсталяваць каналы квадратнага перасеку з-за недахопу месца. Калі вы сутыкнуліся з такой сітуацыяй, рэкамендуецца спыніць свой выбар на прастакутных паветраводах.
  2. Пасля гэтага на месцы мантажу неабходна пазначыць пункту замацавання паветраводаў. Гэта дазваляе палічыць колькасць кранштэйнаў і іншай неабходнай фурнітуры. Памятаеце, што ўсталёўваюцца крапежныя клямары павінны выключаць ваганні доўгіх па працягласці участкаў сеткі падчас праходжання па іх паветра. Лепш прадугледзець залішняя колькасць мацаванняў, якія вытрымаюць вага каналаў пры з'яўленні падвышанай нагрузкі.
  3. Пасля замацавання магістральных каналаў вырабляецца мантаж індывідуальных распыляльнікаў і всасывать прылад. У гэтым выпадку як раз рэкамендуецца выкарыстанне гнуткіх шлангаў патрэбнага перасеку.
Працэс мантажу вентыляцыйнай сістэмы

выснову

Праектаванне і ўстаноўка прамысловай сістэмы вентыляцыі - вельмі складаны і адказны працэс. Гатовая інжынерная сетка павінна цалкам адпавядаць строгім правілах, замацаваным дзеючымі будаўнічымі нормамі і правіламі.

Ад гэтага залежыць не толькі эфектыўнасць яе функцыянавання, але і здароўе, а можа быць, жыццё работнікаў. Больш падрабязна пра гэта пытанне вы можаце даведацца з відэа ў гэтым артыкуле.
