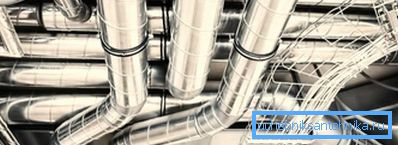

Вентыляцыя з ацынкаванай сталі - універсальнае рашэнне

З пытаннем правільнай арганізацыі вентыляцыі чалавек сутыкаецца і пры будаўніцтве невялікай хаткі на дачы, і пры ўзвядзенні прамысловых цэхаў, і пры ўладкаванні офісных будынкаў. Для кожнага выпадку можна падабраць аптымальны варыянт вентыляцыі, але выкарыстанне паветраводаў з ацынкаванай сталі можна лічыць універсальным рашэннем у любой сітуацыі.

Аб перавагах ацынкоўкі

У агульным выпадку вентыляцыйныя трубы могуць вырабляцца з такіх матэрыялаў:

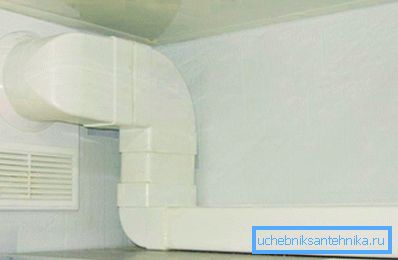

• пластык - кошт такога рашэння мінімальная, але і вобласць прымянення абмяжоўваецца прыватным будаўніцтвам;

• алюмініевыя - адрозніваюцца каразійнай устойлівасцю, але алюміній даволі пластычны метал, так што такія вентыляцыйныя каналы дрэнна пераносяць магчымыя нагрузкі;
• з ацынкаванай сталі - практычна не маюць недахопаў;
• з падручных матэрыялаў. Напрыклад, воздуховод можна збудаваць нават са звычайных тоўстых, добра падагнаных адзін да аднаго дошак.

Звярніце ўвагу! Дашчаныя вентыляцыйныя каналы можна парэкамендаваць выключна для ветрання гаспадарчых пабудоў, напрыклад, скляпоў або падвалаў на дачы.

Ацынкаваныя вентыляцыйныя каналы могуць прымяняцца практычна без абмежаванняў. Яны без праблем справяцца з транспарціроўкай распаленага паветра ці пар агрэсіўных рэчываў. Акрамя таго, сталь здольная вытрымліваць вялікія тэмпературы, захоўваючы пры гэтым дастатковую трываласць.

Пластык зусім не здольны вытрымліваць доўгі ўздзеянне падвышанай тэмпературы, ды і ўздзеяння химвеществ ён нічога не зможа супрацьпаставіць. Адзіным перавагай гэтага матэрыялу можна назваць невялікая вага і лёгкасць мантажу.

Вентыляцыйныя трубы з ацынкаванай сталі могуць без зніжэння тэхніка-эксплуатацыйных паказчыкаў вытрымліваць:

• тэмпературу каля +80? С - без абмежавання па часе;

Звярніце ўвагу! Для бяспекі персаналу паветраводы, транспартуюць распаленае паветра, як правіла, абсталююцца цеплаізаляцыйным пластом.

• на працягу кароткага часу магчыма павышэнне тэмпературы паветра да +200? С. нават у выпадку пажару на прадпрыемстве вентыляцыйная сістэма не дапусціць задымлення тэрыторыі;
• ацынкаваныя трубы для вентыляцыі не патрабуюць дадатковай абароны ад вільготнасці. Тонкі пласт цынкавага пакрыцця перашкаджае карозіі.

Звярніце ўвагу! Нават пры парушэнні цэласнасці пласта цынку, напрыклад, ўразання самореза, сталь ўсё роўна застаецца абароненай. Справа ў тым, што сталь і цынк ўтвараюць гальванічную пару, і ў выніку хімічнай рэакцыі тонкая аксіднай плёнкай пакрывае зрэз.

Спосабы вытворчасці ацынкаваных паветраводаў

Тэхналогія напрамую залежыць ад формы папярочнага перасеку трубы.

Вентыляцыйныя трубы могуць быць:

• круглага перасеку - аптымальныя аэрадынамічныя характарыстыкі;

• квадратнага альбо прастакутнага перасеку - аэрадынаміка ледзь горай, затое профільную трубу лягчэй ўсталяваць дзякуючы плоскім паверхням.

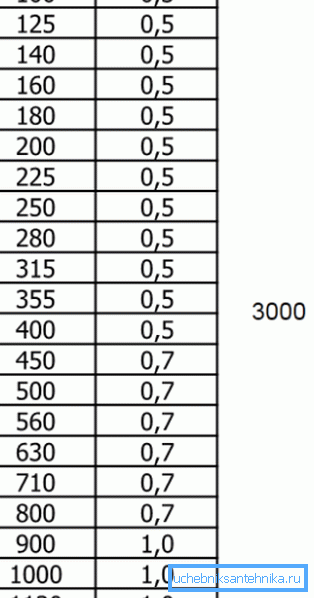

Сыравінай для вырабу ацынкаваных паветраводаў служыць тонкая ліставая ацынкаваная сталь. Як правіла, таўшчыня ліста не перавышае 1,0 мм, гэта забяспечвае баланс паміж прымальным вагой і досыць высокай калянасцю.

Выраб вентыляцыі з ацынкоўкі выконваецца па адной з 2-х методык:

• у выпадку з круглым сячэннем выкарыстоўваецца або спіральна-навивная тэхналогія, альбо простая вальцаваннем ліставога пракату з наступным фальцевым злучэннем краёў;
• для профільных паветраводаў ўжываецца толькі адна тэхналогія - ліст ацынкоўкі прапускаецца праз шэраг вальцов, якія і надаюць яму патрэбную форму. Затым боку будучага вентыляцыйнага канала злучаюцца.

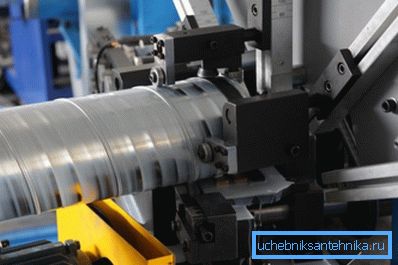

Спіральна-навивная тэхналогія

Адрозніваецца вельмі высокай прадукцыйнасцю, у хвіліну станок апрацоўвае прыкладна 60 м штрипсы. Вытворчасць вентыляцыі з ацынкоўкі па гэтай тэхналогіі складаецца ў тым, што станок проста выгінае сталёвую штрипсу так, што атрымліваецца труба круглага перасеку.

Пры гэтым суседнія віткі ўкладваюцца внахлест, за кошт моцнага нацяжэння край штрипсы трохі дэфармуецца і дасягаецца герметычнасць злучэння.

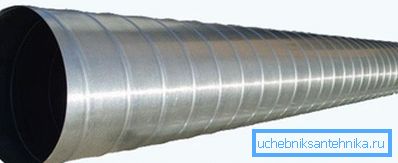

Акрамя высокай прадукцыйнасці, трубы, вырабленыя па гэтай тэхналогіі адрозніваюцца высокай калянасцю. Вінтавой шво мае ролю рэбры калянасці, так што ў роўным ўмовах такой паветраводы вытрымае вялікую нагрузку, чым яго прямошовный сабрат.

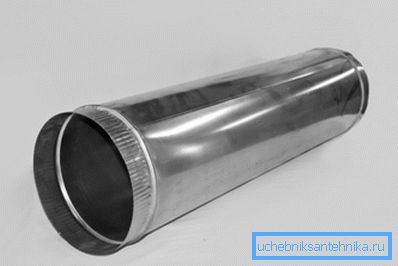

Прямошовные трубы

Вентыляцыйныя ацынкаваныя трубы, вырабленыя па гэтай тэхналогіі па тэхніка-эксплуатацыйных паказчыках амаль не адрозніваюцца ад спіральна-навивных. Хіба што валодаюць ледзь меншай калянасцю.

Увесь тэхпрацэс можна падзяліць на 3 этапы:

• наразаецца штрипса патрэбнай даўжыні;
• яна прапускаецца праз шэраг вальцов;
• выконваецца злучэнне суседніх краёў металу.

Што тычыцца профільнага трубаправода, то даволі часта на тарцах секцыі падрыхтоўваецца усё для наступнага фланцавага злучэння. Па такой жа тэхналогіі праходзіць выраб вентыляцыйных корабаў з ацынкаванай сталі.

Элементы ацынкаванай вентыляцыі

Пры мантажы вентыляцыйнай сістэмы спатрэбяцца не толькі вентыляцыйныя каналы з ацынкоўкі, але і шэраг фасонных элементаў. Напрыклад, адводы пад розныя куты павароту, заглушкі, рашоткі, траякі і т. Д. Без гэтых элементаў мантаж выканаць проста немагчыма.

адводы

Гэта - адзін з самых распаўсюджаных відаў фасонных элементаў, выкарыстоўваецца ў тых выпадках, калі трэба забяспечыць плаўны паварот паветравода. Галоўная характарыстыка адводу - кут павароту, выпускаюцца варыянты, якія забяспечваюць паварот на кут ад 15? да 90 ?.

Звярніце ўвагу! Ацынкаваная вентыляцыя будзе працаваць значна горш, калі паветравод шмат разоў паварочвае пад вялікім вуглом. Гэта зніжае хуткасць патоку паветра.

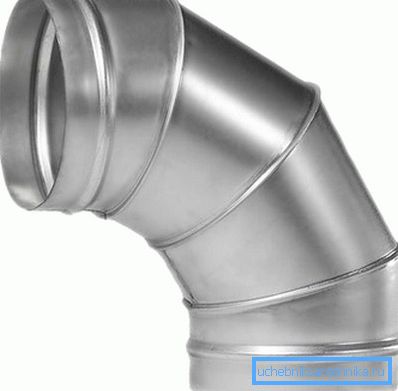

Што датычыцца вытворчасці адводаў, то для гэтага выкарыстоўваецца штрипса зменнай шырыні. За кошт неаднолькавай шырыні пры згінанні яе шырыня кольца атрымліваецца рознай. З некалькіх такіх кольцаў і складаецца ўвесь адвод, рэгулюючы шырыню штрипсы тэарэтычна можна атрымаць любы кут адводу, але для зручнасці яны выпускаюцца з крокам 15 ?.

вентыляцыйны кораб

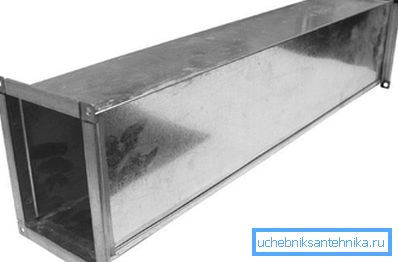

Строга кажучы вентыляцыйны кораб - гэта проста вертыкальны прамавугольны або квадратны канал у якім размешчана некалькі каналаў перасекам паменш. У залежнасці ад умоў эксплуатацыі могуць выкарыстоўвацца пластыкавыя, алюмініевыя або ацынкаваныя палукашка для вентыляцыі.

Калі працягнуць лінію рассечь гэтую канструкцыю папярок, то назіральнік убачыць ня 1, а 3 канала. Самы буйны - агульны вентыляцыйны канал, а 2 паменш - забяспечваюць адвод непрыемных пахаў з ніжэйлеглую кватэры. Як правіла, 1 адвод выкарыстоўваецца на кухні і 1 - у ваннай пакоі або прыбіральні.

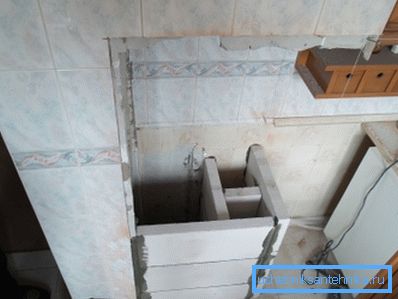

Улічваючы невялікую плошчу кухняў і ванных пакояў большасці кватэр, многія людзі задумваюцца аб тым, як максімальна паменшыць плошчу палукашка і зрабіць яго незаўважным. Вентыляцыйныя ацынкаваныя кораба могуць з гэтым дапамагчы.

Звярніце ўвагу! Жыхары шматпавярховых дамоў часта памыляюцца, лічачы венткороб сваёй уласнасцю, і зносяць яго. Калі справа дойдзе да разгляду ў судзе, то гора-будаўнікі павінны будуць сваімі рукамі аднавіць разбуранае.

Іншыя фасонныя элементы

Акрамя адводаў пры мантажы вентыляцыі могуць спатрэбіцца такія фасонныя элементы як:

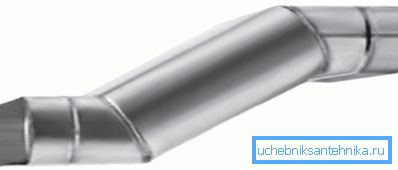

• пераходы або качкі - выкарыстоўваюцца для зрушэння паветравода. Паралельна са зрушэннем за кошт памяншэнне дыяметра можна рэгуляваць хуткасць паветранага патоку;

• заглушкі - выкарыстоўваюцца пры неабходнасці перакрыць свабодны канец трубы;
• шиберы - рэгулююць прылады;
• супрацьпажарныя клапаны;
• крыжавіны і траякі - служаць для стварэння складаных вузлоў вентыляцыйнай сеткі;

• ніпелі - выкарыстоўваюцца пры мантажы труб;
• вентыляцыйныя рашоткі з ацынкаванай сталі - выкарыстоўваюцца для абароны ад траплення ў памяшканне насякомых, дробных жывёл і смецця з вентканал.

Аб тэхналогіі мантажу

Што тычыцца мацавання канала да сцен або столі, то можна абыйсціся і звычайнымі хамутамі або нават проста падвесіць трубу на металічную стужку. У прамысловых будынках для пракладкі паветравода ў сцяну ўмуроўваліся кранштэйн, і труба абапіраецца на яго.

Звярніце ўвагу! Калі хуткасць руху паветра высокая, то мацаванне паветравода хамутамі або з дапамогай металічнай стужкі не забяспечыць дастатковай калянасці. Труба будзе бразгатаць, таму трэба больш надзейнае мацаванне.

Асобная ўвага трэба надаць герметычнасці стыкаў асобных секцый.

Злучэнне можа выконвацца некалькімі спосабамі:

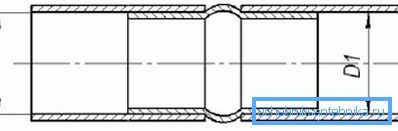

• ниппельное. Сам ніпель - участак трубы ледзь меншага дыяметра, проста ўстаўляецца ў паветравод з высілкам і пракручваецца. Інструкцыя па выкананні муфтового злучэння выглядае так жа, а адзінае адрозненне складаецца ў тым, што дыяметр муфты больш, чым дыяметр паветравода;

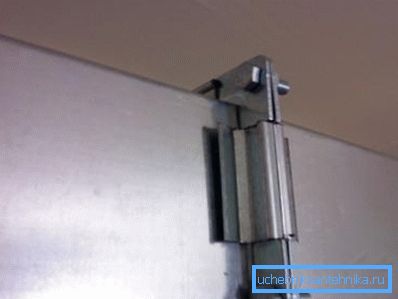

• фланцавае - трываласць стыку дасягаецца простым зацягваннем нітаў;

• фальцевую - надзейны стык забяспечваецца за кошт сумеснай дэфармацыі металу розных секцый труб.

У завяршэнне

Вентыляцыя - залог нармальнага функцыянавання любога будынка, як прамысловага цэха, так і ўтульнай гасцінай ў загарадным доме. У цяперашні час існуе нямала матэрыялаў для вырабу паветраводаў, кожны з іх добры па-свойму. У гэтым артыкуле асноўная ўвага нададзена ацынкаванай вентыляцыі, мабыць, менавіта гэты матэрыял можна назваць аптымальным для паветраводаў.

На відэа ў гэтым артыкуле разгледжаны працэс вытворчасці ацынкаваных вентыляцыйных труб.
