Вентыляцыя з рэкуперацыяй: прылада, ацэнка эфектыўнасці,

Што гэта за прылада - рэкуператар цяпла? Як працуе энергазберагальная прытокава-выцяжная вентыляцыя - вентыляцыя з рэкуперацыяй пласціністымі або ротарна агрэгатамі? Наколькі хутка акупіцца купля Рекуператор? Ці можна вырабіць яго сваімі рукамі? Паспрабуем адказаць на гэтыя пытанні.

Рекуператор для сістэмы вентыляцыі.

Што гэта такое

Прынцып працы

Кажучы некалькі спрошчана, перад намі звычайны цеплаабменнік. Ён адбірае частку цяпла ў адпрацаванага паветра, які аддаляецца праз сістэму выцяжной вентыляцыі, і аддае гэта цяпло паветранага патоку ў прытокава канале. Мэта даволі відавочная: вентыляцыя дома з рэкуперацыяй цяпла закліканая скараціць выдаткі на ацяпленне жылля.

Удакладнім: у летнюю спякоту рэкуперацыя знізіць і выдаткі на кандыцыянаванне паветра. Цеплаабменнік здольны працаваць у абодва бакі: цяпло аддаецца як ад выцяжнога канала прытокавай, так і ад прытокавага выцяжной.

праблемы

Патэнцыйных праблем, звязаных з рэкуперацыяй, не так ужо шмат.

Частка з іх звычайна вырашае вытворца, частка з'яўляецца галаўным болем патэнцыйнага пакупніка.

  • кандэнсат. Пры праходжанні адпрацаванага паветра праз адносна халодны цеплаабменнік на ім непазбежна будзе кандэнсавацца вільгаць. Горш за тое: пры тэмпературах істотна ніжэй за нуль оребренной будзе обмерзать, катастрафічна зніжаючы эфектыўнасць працы прылады.
  • энергаэфектыўнасць. Практычна ўсе вентыляцыйныя ўстаноўкі з рэкуперацыяй цяпла энергазалежнасці. Відавочна, што іх купля будзе асэнсаванай толькі ў тым выпадку, калі яны будуць эканоміць істотна больш энергіі, чым марнаваць.
  • перыяд акупнасці. Калі ён перавышае 10-12 гадоў - рэкуператар становіцца сумніўным набыццём: за гэты час, як правіла, нейкія часткі канструкцыі (як мінімум вентылятары) запатрабуюць замены, што павялічыць накладныя выдаткі. Перыяд акупнасці ў 20 гадоў адназначна кажа пра тое, што купля бессэнсоўная.

варыянты выканання

Як можа працаваць рекуперационная сістэма вентыляцыі? Пералічым асноўныя схемы з іх кароткім апісаннем.

пласціністая

Выцяжной і прытокавы каналы праходзяць праз агульны корпус, падзелены перагародкай. Перагародка працятая пласцінамі цеплаабменніка - часцей за ўсё алюмініевага, радзей - меднага.

Праца пласціністага цеплаабменніка.

Даведка: медзь валодае ўдвая большай цеплаправоднасцю, але варта прыкметна даражэй алюмінія.

Цяпло пераносіцца паміж каналамі за кошт цеплаправоднасці пласцін. Відавочна, што ў гэтым выпадку праблема кандэнсату ўстане ў поўны рост. Як яна вырашаецца?

Рекуператор забяспечваецца прасценькім датчыкам абледзянення (як правіла, тэрмічным), па сігнале з якога рэле адкрывае клапан - байпас. Халоднае паветра з вуліцы пачынае паступаць у абыход цеплаабменніка; цёплы струмень ў выцяжной канале хутка растоплівае лёд на паверхні пласцін.

Гэты клас прылад ставіцца да ніжэйшай цэнавай катэгорыі; раздробны кошт практычна лінейна залежыць ад памераў паветравода. Прывядзём цэны ўкраінскага анлайн-крамы Розетка на момант напісання артыкула:

мадэль памер вентканал цана
Vents ПР 160 Дыяметр 160 мм 20880 р.
ПР 400х200 400х200 мм 25060 р.
ПР 600х300 600х300 мм 47600 р.
ПР 1000х500 1000х500 мм 98300 р.

З цеплавымі трубкамі

Прылада Рекуператор цалкам ідэнтычна апісанаму вышэй. Розніца - толькі ў тым, што пласціны цеплаабменніка ня праймаюць перагародку паміж каналамі; яны напрессовать на праходзяць праз перагародку цеплавыя трубкі.

Даведка: цеплавая трубка - энерганезалежнай прыстасаванне для пераносу цяпла. Фрэон выпараецца на больш цяплом канцы герметычнай меднай трубы і кандэнсуецца ў больш халодным канцы; кандэнсат вяртаецца па капілярнае кнота.

Цеплавая трубка.

Дзякуючы цеплавым трубкам часткі цеплаабменніка могуць быць разнесеныя на некаторую адлегласць.

ротарная

На мяжы паміж прытокавай і выцяжным каналамі павольна круціцца ротар з пласціністым оребреніем. Нагрэтыя ў адным з каналаў пласціны аддаюць цяпло ў другім канале.

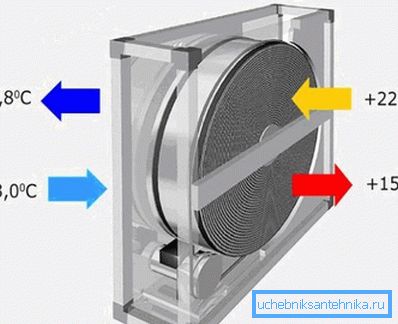

Ротарны рэкуператар.

Што дае ротарная рэкуперацыя цяпла ў сістэмах вентыляцыі ў практычным плане?

  1. Павелічэнне ККД з 40-50%, характэрных для пласціністых прылад, да 70-75%.
  2. Рашэнне праблемы кандэнсату. Вільгаць, аселая на пласцінах ротара ў цёплым паветры, цалкам выпараецца пры перадачы цяпла халоднага паветранага патоку. Заадно вырашаецца праблема нізкай вільготнасці зімой.

Нажаль, схема мае і некалькі недахопаў.

  1. Вялікая складанасць канструкцыі азначае зніжэнне адмоваўстойлівасці.
  2. Для сырых памяшканняў ротарная схема не падыходзіць.
  3. Камеры Рекуператор падзеленыя негерметичной перагародкай. Раз так - пахі з выцяжнога канала могуць трапляць у прытокавы.

прамежкавы цепланосбіт

Для перадачы цяпла выкарыстоўваецца класічная сістэма вадзянога ацяплення з цыркуляцыйнай помпай і канвектарамі. Складанасць і даволі нізкі ККД (звычайна не больш за 50%) апраўдваюць сябе толькі ў тых выпадках, калі прытокавы і выцяжной каналы ў сілу архітэктурных асаблівасцяў будынка падзеленыя значным адлегласцю.

Схема з цепланосбітам.

даследаванне эфектыўнасці

Наколькі апраўдана рэкуперацыя паветра? Вытлумачальны гэта на прыкладзе невялікага даследавання прыватнага дома.

дадзена

  • Падлічана, што праз вентыляцыю зімой выносіцца прыкладна 25 - 35% цяпла. Возьмем сярэдняе значэнне - 30%.
  • Заселены зімой паверх дома кругласутачна ацяпляецца адным інвертарнага кандыцыянерам з намінальным эфектыўнай цеплавой магутнасцю 3,2 кВт. Сярэдняя рэальная спажываная магутнасць, мяркуючы па сведчаннях лічыльніка, складае каля 500 ват.
Схема працы кандыцыянера на нагрэў.

Удакладнім: месца дзеяння - Севастопаль з сярэдняй тэмпературы студзеня 3,5 градуса. Зразумела, што ў больш халодных рэгіёнах расход энергіі на ацяпленне будзе куды больш, ды і сама магчымасць выкарыстання паветранай цеплавога помпы апынецца пад пытаннем.

  • Пры выкарыстанні пласціністага Рекуператор энергазатраты на яго працу будуць абмежаваныя спажываннем электрычнасці парай канальных вентылятараў агульнай магутнасцю каля 30 ват.
  • ККД рэкуперацыі прымем за цалкам рэальныя 40%. Працягласць ацяпляльнага сезона, на працягу якога яна будзе забяспечваць калі-небудзь эфектыўную эканомію - з лістапада па сакавік, 5 месяцаў.

Звярніце ўвагу! ККД будзе зніжацца пры падзенні дэльты тэмператур паміж памяшканнем і вуліцай; аднак для спрашчэння разлікаў мы ігнаруем гэты факт.

Разлік

Давайце падлічым сярэднямесячную эканомію, якую забяспечыць найпросты рэкуператар, і перыяд яго акупнасці пры кошце ў 20000 рублёў.

  1. Паколькі толькі 30% цяпла выносіцца вентыляцыяй, будзе цалкам лагічным памножыць на 0,3 сярэдняе спажыванне электрычнасці кандыцыянерам. Мы атрымаем тое колькасць энергіі, якое бескарысна ляціць у вентканал. 500 * 0,3 = 150 ват.
  2. Эфектыўнасць рэкуперацыі мы дамовіліся ўзяць роўнай 40%. 150 * 0,4 = 60 ват.
  3. Прымусовая вентыляцыя з'есць 30 з іх. У карысным астатку - 60-30 = 30 ват. Гэта тая сталая электрычная магутнасць, якую зэканоміць рэкуператар ў ацяпляльны сезон.
Канальны вентылятар Вентс 100 ВКО Турба. Спажываная магутнасць - 16 ват.
  1. За месяц мы зэканомім 30 ват / гадзіну * 24 гадзіны * 30 дзён = 21600 ват. Пры бягучай кошту кілават-гадзіны ў Крыме ў 1,64 рубля штомесячная эканомія ў ацяпляльны сезон складзе 21,6 * 1,64 = 35,424 рубля.
  2. За пяць месяцаў ацяпляльнага сезона будзе зэканомлена 35 * 5 = 175 рублёў. Паколькі летам, пры мінімальнай дэльце тэмператур з вуліцай, рэкуператар практычна не будзе працаваць, менавіта гэтую суму можна смела лічыць эканоміяй за ўвесь год.
  3. Перыяд акупнасці (заўважце, без уліку кошту мантажу) складзе, такім чынам, 20000/175 = 114 гадоў (пры ўмове нязменных тарыфаў на электрычнасць, што нерэальна).

Высновы, думаецца, відавочныя.

очумелые ручкі

Як знізіць выдаткі на куплю? Ці можа быць створана сістэма вентыляцыі з рэкуперацыяй цяпла сваімі рукамі з падручных матэрыялаў?

Інструкцыя даволі простая.

Найпросты рэкуператар з алюмініевых трубак.
  1. Наразаем алюмініевыя трубкі дыяметрам 10 мм.
  2. Выразаем дзве пласціны з ліставога алюмінія таўшчынёй 4 мм і свідруем ў іх адтуліны пад вонкавы дыяметр трубак.
  3. Збіраем цеплаабменнік на сіліконавы герметык і змяшчаем яго ў зборку з вентыляцыйнай трубы і трох траякоў.
На фота - сабраны цеплаабменнік.
  1. Усталёўваем канальныя вентылятары такім чынам, каб арганізаваць паветраныя патокі ў напрамках, паказаных у схеме.
Прыкладна так.

заключэнне

Спадзяемся, што знаёмства з канцэпцыяй эканоміі цяпла за кошт рэкуперацыі і прыведзеныя разлікі дапамогуць чытачу.

Як заўсёды, у відэа ў гэтым артыкуле ён знойдзе дадатковыя тэматычныя матэрыялы. Поспехаў!
