Вентыляцыя жылых будынкаў: схемы і нарматыўныя патрабаванні

Як можа быць рэалізаваная вентыляцыя ў жылым доме - шматкватэрным ці прыватным? Што з гэтай нагоды кажуць дзейсныя будаўнічыя нормы? Якіх нарматываў расходу паветра варта прытрымлівацца пры самастойным праектаванні?

Як рэалізаваць паветраабмен ў прыватным доме? Паспрабуем разабрацца.

нарматыўныя патрабаванні

Пачнем з вывучэння дзеючых нарматыўных дакументаў. Актуальныя БНіП на вентыляцыю жылых будынкаў - 2.04.05-91 Ацяпленне, вентыляцыя і кандыцыянаванне і 2.08.01-89 Жылыя будынкі.

Для выгоды чытача звядзём ключавыя патрабаванні дакументаў разам.

тэмпература

Для жылога пакоя яна вызначаецца тэмпературай найбольш халоднай пяцідзёнкі у годзе.

• Пры яе значэнні вышэй -31С у пакоях неабходна падтрымліваць як мінімум + 18С.
• Пры тэмпературы самай халоднай пяцідзёнкі ніжэй -31С патрабаванні некалькі вышэй: у пакоях павінна быць не меней + 20С.

Для кутніх пакояў, якія маюць як мінімум дзве агульных сцены з вуліцай, нормы на 2 градусы вышэй - +20 і + 22С адпаведна.

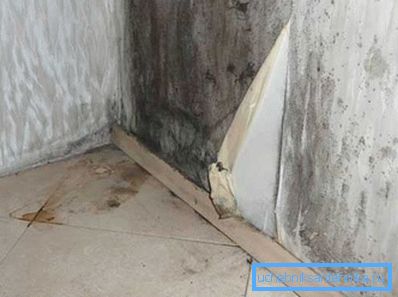

Карысна: варыятыўнасць патрабаванняў звязана з тым, што пры нізкіх тэмпературах і павелічэнні цепластрат кропка расы (кропка ў тоўшчы агароджвае канструкцыі, дзе пачынаецца кандэнсацыя вадзянога пара) ссоўваецца ў бок ўнутранай паверхні. Названыя тэмпературы выключаюць прамярзанне сцяны.

Для санвузлоў мінімальнае значэнне тэмпературы складае + 18С, для ванных і душавых - +24.

паветраабмен

Якія нормы вентыляцыі жылых памяшканняў (дакладней, хуткасць паветраабмену ў іх)?

дадатковыя патрабаванні

Якія яшчэ патрабаванні і рэкамендацыі можна знайсці ў БНіП на ацяпленне і вентыляцыю жылых будынкаў?

• Схема вентыляцыі можа прадугледжваць паветраабмен паміж асобнымі памяшканнямі. Прасцей кажучы, можна арганізаваць выцяжку ў кухні, а прыток паветра - у спальні. Уласна, дакумент канкрэтызуе рэкамендацыю: выцяжную вентыляцыю варта прадугледжваць у кухнях, санвузлах, ванных, туалетах і сушыльных шафах.

• Вентыляцыя кватэры павінна далучацца да агульнага вентканалаў не нiжэй чым у 2 метрах ад узроўню столі. Інструкцыя закліканая мінімізаваць верагоднасць перакульвання цягі ў легкадумнае надвор'е.
• Пры выкарыстанні асобных памяшканняў у жылым доме для грамадскіх патрэб яны забяспечваюцца ўласнай сістэмай вентыляцыі, не звязанай з агульнадамавыя.
• Пры тэмпературы самай халоднай пяцідзёнкі ніжэй -40С для трохпавярховых і больш высокіх будынкаў дапускаецца абсталяванне прытокавай вентыляцыі сістэмамі падагрэву.
• Газавыя катлы і калонкі са скідам прадуктаў згарання ў агульную вентыляцыю дапускаецца ўсталёўваць толькі ў будынках не вышэй за пяці паверхаў. Цвёрдапаліўныя катлы і воданагравальнікі і зусім могуць быць устаноўлены толькі ў адно-і двухпавярховых будынках.
• Прытокавы паветра рэкамендуецца падаваць у памяшканні з пастаянным знаходжаннем людзей. Што, уласна, зноў-такі прыводзіць нас да ўжо згаданай схеме: прыток паветра праз жылыя пакоі і выцяжка праз кухню і санвузел.

Як гэта працуе

Такім чынам, мы вывучылі базавыя патрабаванні да вентыляцыі жылых памяшканняў. А як рэалізуецца вентыляцыя ў шматкватэрных і прыватных дамах?

шматкватэрныя будынка

традыцыі

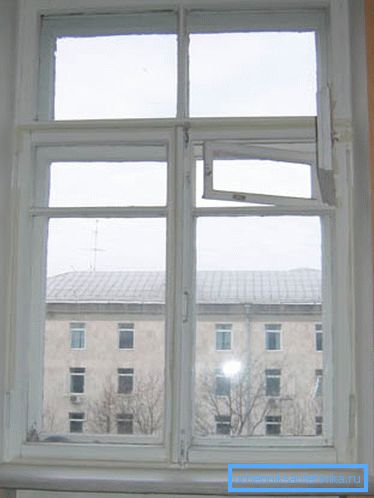

Традыцыйная для Расіі і ўсёй постсавецкай прасторы схема - натуральная вентыляцыя, якая для паветраабмену выкарыстоўвае розніцу ў шчыльнасці паміж цёплым і халодным паветрам. Цёплы выцясняецца ў верхнюю частку памяшкання і адтуль у вентканал; прыток халоднага ў дамах савецкай пабудовы забяспечваўся за кошт фортачак для ветрання і няшчыльна прыгнаных драўляных рам.

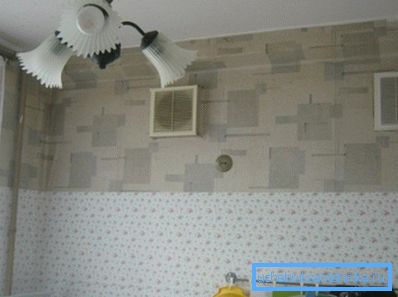

Выцяжная вентыляцыя абсталёўвалася па ўжо згаданай схеме: у ванных, туалетах і ў кухнях. Пакоя вентылявацца прытокава паветра.

Паколькі уласны вертыкальны вентканал для кожнай кватэры - раскоша, недазваляльная ў шматпавярхоўках, вентыляцыйныя сістэмы асобных кватэр сталі аб'ядноўвацца вертыкальнымі шахтамі.

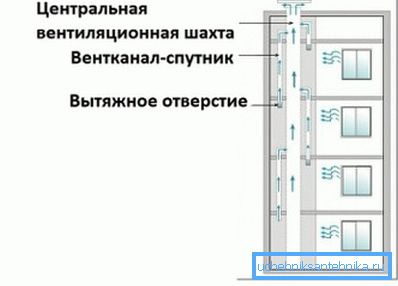

Шахты аб'ядноўваліся гарызантальным каналам, якія маюць вывад на дах і забяспечаным парасонам, якія абараняюць яго ад ападкаў; адвод на кожную кватэру забяспечваўся кароткім вертыкальным каналам - спадарожнікам, які прадухіляў паветраабмен паміж кватэрамі.

У чым вартасці такой схемы:

• Прастата будаўніцтва і, як следства, мінімальныя інвестыцыйныя выдаткі.

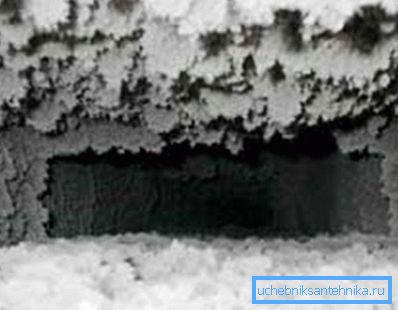

• Мінімальныя эксплуатацыйныя выдаткі. Па сутнасьці, яны зводзяцца толькі да рэдкай прачыстцы засмечваючы вентканалаў. Прычына засмечвання - курава ад газавых пліт і, радзей, парушэнні пры будаўнічых працах.

• Прыток у памяшканне свежага паветра непасрэдна з вуліцы, без неабходнасці якой-небудзь прамежкавай апрацоўкі.

Зразумела, не абышлося і без недахопаў.

• На верхніх паверхах напор, які забяспечвае працу вентыляцыі, мінімальны. Адсюль - нярэдкія выпадкі праславутага перакульвання цягі ў легкадумнае надвор'е.
• Доўгі канал з шурпатымі сценкамі (традыцыйныя матэрыялы шахты і адводаў ў кватэры - цэгла і бетон) забяспечвае высокую аэрадынамічны супраціў, якое зніжае эфектыўнасць вентыляцыі.
• Каналы часцяком негерметичны: для злучэння іх элементаў выкарыстоўваецца цэментны раствор, які мае звычай выкрашиваться. Падсмоктванне паветра дадаткова зніжае цягу.

сучаснасць

У апошні час пры будаўніцтве новых будынкаў усё часцей рэалізуецца схема з цёплым гарышчам. Як яна выглядае?

Гарызантальныя каналы, якія аб'ядноўваюць некалькі шахтаў, сышлі ў мінулае. Замест іх увесь гарышча ператварыўся ў камеру статычнага ціску.

Важна: дзякуючы стабілізацыі высокай тэмпературы ў паддашкавым памяшканні вырашаецца адна з асноўных праблем верхняга паверху - халодны столь. Як следства, зніжаюцца патрабаванні да ацяплення.

Шахты аб'яднаны з гарызантальнымі адводамі ў адзіны блок прамысловага вырабу. Тым самым мінімізуецца колькасць патэнцыйна негерметичных злучэнняў.

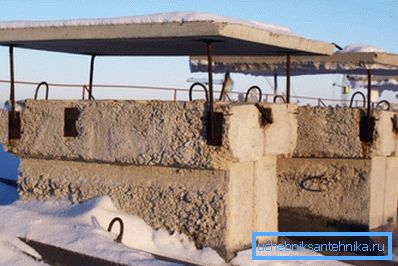

Выпуск з гарышча усталёўваецца ў кожнай секцыі хаты. Яго аб'яднанне з машынным аддзяленнем ліфта дазваляе без парушэння архітэктурнага аблічча дома павялічыць вышыню выпуску да 2 метраў ад узроўню даху, тым самым дадаткова павялічваючы цягу.

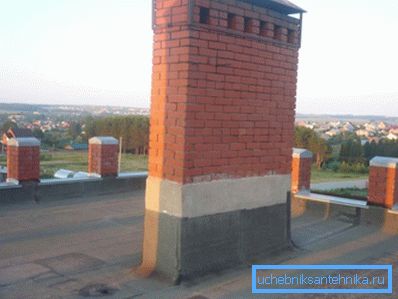

Парасоны, якія абараняюць шахты ад траплення дажджу і снегу, сышлі ў мінулае: яны выклікалі некаторы падзенне цягі. Замест іх у падставе шахты усталёўваецца паддон са сцёкам ў каналізацыю.

Адкрываная на дах шахта набыла квадратны перасек, што палепшыла цягу ў легкадумнае надвор'е па-за залежнасці ад кірунку ветру.

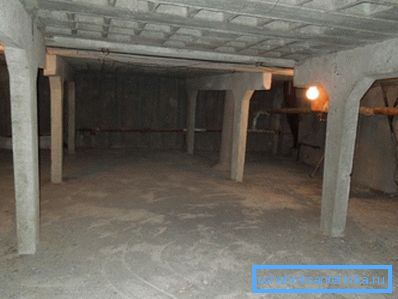

Гарышча, сабраны з жалезабетонных пліт, стаў дзяліцца на секцыі.

Тым самым вырашаны дзве праблемы:

1. Патокі паветра з розных пад'ездаў не могуць змешвацца. Іх змешванне пры пэўных умовах магло прывесці да таго, што цяга ў адным канале мацнела б за кошт іншага канала.
2. Былі выкананыя актуальныя правілы пажарнай бяспекі: Незгараемая перагародка здольная прадухіліць распаўсюджванне гарачых прадуктаў згарання пры пажары.

Што ў выніку?

• Праца вентыляцыі ў цэлым стала больш стабільнай, незалежнай ад сілы і напрамкі ветру.
• Аэрадынамічны супраціў канала-спадарожніка павялічылася з 1 - 1,5 да 6 - 9 Па, што зрабіла паветраабмен ў кватэрах менш залежным ад паверха.

Нюанс: на двух верхніх паверхах цяга ўсё-такі можа апынуцца недастатковай, паколькі каналы - спадарожнікі неабходнай вышыні проста-проста няма дзе размясціць. Праблема цалкам вырашаецца устаноўкай ў кватэрах выцяжных вентылятараў: у гэтай схеме іх праца ўжо не можа прывесці да таго, што адпрацаванае паветра з адной кватэры будзе трапляць у іншую.

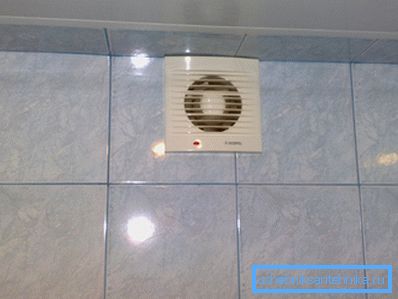

прымусовае выцяжка

Галоўная праблема любой схемы натуральнай вентыляцыі - яе залежнасць ад сілы ветру.

Рашэнне гэтай праблемы цалкам відавочна:

1. Аэрадынамічны супраціў шахты штучна заніжаецца (напрыклад, устаноўкай рэгуляваных клапанаў).
2. Шахта забяспечваецца радыяльным вентылятарам з сістэмай шумапрыглушэння.

Кошт узрослай эфектыўнасці - некаторае павелічэнне эксплуатацыйных выдаткаў і інвестыцыйнай кошту праекта.

замежны вопыт

Даволі цікаўная схема вентыляцыі рэалізуецца ў шматкватэрных дамах нямецкімі будаўнікамі.

• Выцяжная вентыляцыя арганізуецца праз кухню і сумешчаны санвузел.
• Воздухозабора ўяўляе сабой агульны канал, адкрываны ў памяшканне некалькімі невялікімі адтулінамі па яго перыметры і цэнтральным клапанам, забяспечаным саленоідам і зваротнай спружынай. Паветравод мае падвышаны аэрадынамічны супраціў і камеру для глушэння гуку.

Як гэта працуе:

• У дзяжурным рэжыме выцяжка ажыццяўляецца ў абмежаваным аб'ёме.
• Пры ўключэнні святла ў санвузле або прымусовай падачы харчавання на кухонны клапан прапускная здольнасць воздухозабора рэзка павялічваецца; акрамя таго, уключаецца прымусовая вентыляцыя.

прыватнае домабудаванне

Зразумела, што для аднакватэрных дамоў няма якой-небудзь агульнай схемы вентыляцыі: праект складаецца пад канкрэтнае будынак. Аўтар дазволіць сабе падзяліцца ўласнымі меркаваннямі, падмацаваныя вопытам мантажу вентыляцыі ў сваім доме.

выбар схемы

Выбар спыніўся на выцяжной вентыляцыі з прымусовым прымушэннем і натуральным прытокам паветра праз склеп.

Матываў было некалькі.

• Выцяжная вентыляцыя мае на ўвазе пракладку аднаго канала. Прытокава-выцяжная - двух, што азначае куды большы аб'ём работ і шкоды ужо зробленага рамонту.

Варта ўдакладніць: у дадзеным выпадку канал для адводу паветра ўжо быў. У гэтай ролі выступіў замаскіраваны будаўнікамі паза паміж рыгелем, на які абапіраліся пліты перакрыцця, і вонкавай сцяной. Трэба было толькі прабіць адтуліны для воздухозабора і арганізаваць выцяжку на вуліцу.

• Разлік натуральнай вентыляцыі жылых будынкаў выключна складзены; для гэтага выкарыстоўваюцца альбо складаныя формулы, якія ўлічваюць шмат зменных, альбо онлайн-калькулятары, часта якія даюць няпэўны вынік. У прымусовай выцяжкі прадукцыйнасць з мінімальнай хібнасцю роўная прадукцыйнасці выцяжнога вентылятара.
• Воздухозабора з склепа (сухога і размешчанага ніжэй за ўзровень грунта) даў магчымасць зрабіць тэмпературу прытокава паветра стабільнай па-за залежнасці ад надвор'я. Тэмпература грунту ніжэй кропкі прамярзання трымаецца на ўзроўні +10 - +14 градусаў.

• Эксплуатацыйныя выдаткі занядбана малыя. Прывядзём табліцу залежнасці спажыванай вентылятарам магутнасці ад яго прадукцыйнасці.

рэалізацыя

Рэалізацыя схемы сваімі рукамі запатрабавала мінімальнага расходу часу і сродкаў.

• Прыток паветра арганізаваны ў жылых пакоях. Адтуліны ў падлозе забраныя кратамі з сеткамі для абароны ад насякомых.

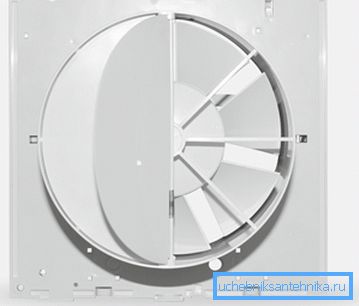

• Выцяжныя кратаў ўстаноўлены ў гіпсакардон, які зачыняе канал паміж рыгелем і сцяной.

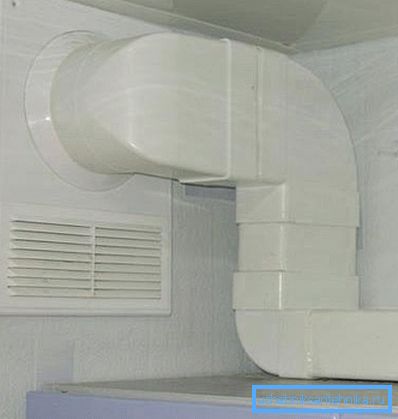

• З канала на вуліцу прабіта адтуліну, у якое ўстаноўлена выцяжная труба з канальным вентылятарам і парасонам для абароны ад дажджу і снегу. Труба запенена і зашпаклевать; вентылятар забяспечаны выносным выключальнікам.

Агульныя выдаткі склалі каля 1500 рублёў. Ўзровень вільготнасці ў хаце стабілізаваўся на камфортным узроўні; тэмпература ўзімку пры выключаным апале складае не менш + 12С.

заключэнне

Спадзяемся, што наш мініятурны агляд спосабаў арганізацыі вентыляцыі апынецца карысным чытачу.

Як звычайна, відэа ў гэтым артыкуле ёсць дадатковыя тэматычныя матэрыялы. Поспехаў!
