Вентыляцыйная шахта: прызначэнне і асаблівасці ўладкавання

Вентыляцыйная шахта ў прыватным доме дазваляе ажыццяўляць эфектыўны паветраабмен ўсіх унутраных памяшканняў з знешняй асяроддзем. Гэта дазваляе стварыць у будынку аптымальны мікраклімат для пражывання людзей.

У дадзеным артыкуле мы разбяром асаблівасці такой канструкцыі.

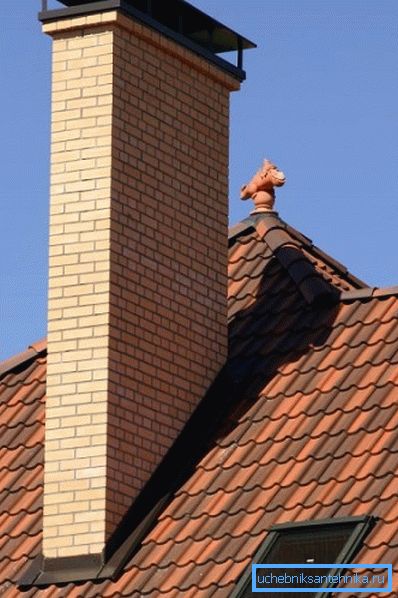

Фота вентыляцыйнай шахты загараднага катэджа

агульныя палажэнні

Для чаго наогул патрэбна вентыляцыя ў доме? Можна вылучыць два асноўных фактару:

прызначэнне апісанне
Абнаўленне паветраных мас У замкнёнай прасторы паступова запасяцца:
  • пары вуглякіслага газу, якія з'яўляюцца прадуктам чалавечага дыхання;
  • пыл;
  • хваробатворныя мікробы;
  • выдзялення з прадметаў ўнутранага інтэр'еру;
  • розныя пахі, якія нават быўшы прыемнымі, змяшаўшыся, такімі ўжо не здаюцца.

Усё гэта ў сукупнасці можа прычыніць значную шкоду здароўю дарослага чалавека, не кажучы ўжо пра дзіця. Эфектыўная сістэма вентыляцыі дазваляе вывесці такі «кактэйль» вонкі і замяніць яго чыстымі паветрам.

Абарона будынка ад волкасці Праветрыванне таксама дазваляе пазбаўляць памяшканне ад навалы залішняй вільготнасці, якая можа выклікаць з'яўленне і распаўсюджванне грыбкоў, цвілі і працэсаў гніення.

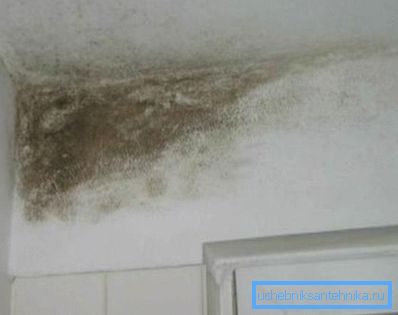

Наступствы няякаснай вентыляцыі ці яе поўнай адсутнасці

Савет: для барацьбы з цвіллю ў спалучэнні з праветрываць рэкамендуецца выкарыстоўваць спецыяльныя антысептыкі. Іх кошт цалкам даступная, а вынік досыць адчувальны.

Асаблівасці мантажу і эксплуатацыі вентыляцыйнай шахты

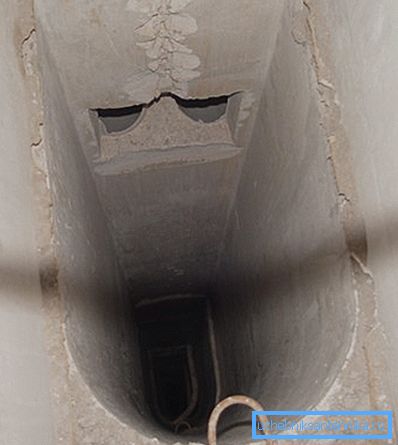

Вентыляцыйная шахтавых труба знутры

Выцяжныя вентыляцыйныя шахты з'яўляюцца вельмі габарытнымі канструкцыямі і таму ўжываюцца звычайна альбо ў шматкватэрных будынках, альбо ў асабняках, якія маюць два ці больш паверхаў. Затое яны дазваляюць рэалізаваць якасную і адносна танную вентыляцыю ва ўсіх памяшканнях.

структура

  • Асноўны размешчаны строга вертыкальна канал, звычайна які мае памеры перасеку 30 на 60 см. Менавіта ён бярэ свой пачатак яшчэ ў склепе, праходзіць праз усе паверхі і выходзіць на дах.
  • Малыя бакавыя каналы, якія злучаюць асноўную частку шахты з выцяжныя адтулінамі, размешчанымі ў пакоях.
  • Вузел праходу выцяжных вентыляцыйных шахт - гэта кропка выхаду сістэмы на дах.

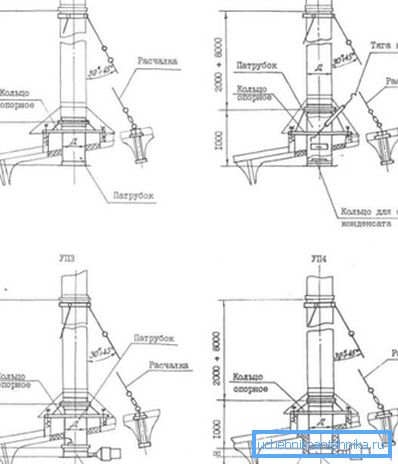

Вузлы праходу выцяжных вентыляцыйных шахт, розныя схемы рэалізацыі
  • Выцяжной кораб.

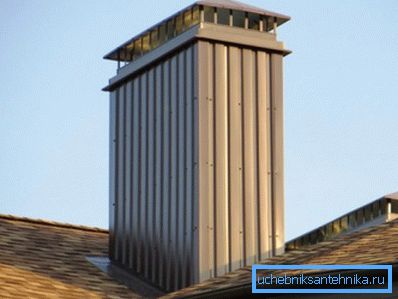

Ўзор выцяжнога палукашка, які ўзвышаецца над дахам
  • Зверху заканчвае збудаванне спецыяльны каўпак для прадухілення траплення ў вентыляцыю атмасферных ападкаў.

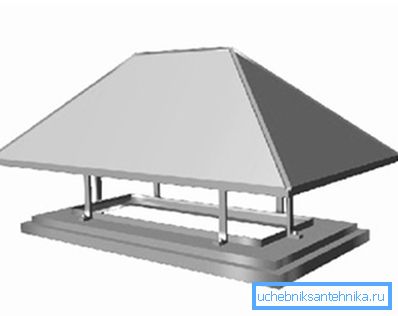

Прыклад падыходнага каўпака з нержавеючай сталі

Рада: рэкамендуецца пры наяўнасці фінансавых сродкаў ўсталяваць на выхадзе шахты дэфлектар. Ён не толькі абароніць ад дажджу і снегу, але яшчэ і забяспечыць узмацненне цягі за кошт ветру, што дазволіць зэканоміць на мантажы вентылятараў.

У вытворчых памяшканнях вельмі часта ўжываецца вентыляцыйны шахтавы рукаў, які дазваляе падлучыцца да асноўнага каналу больш хутка і эканомна.

Гафрыраваны вентыляцыйны рукаў

вышыня

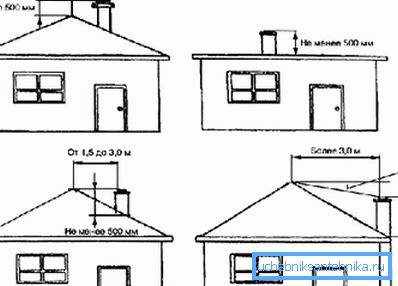

Схемы размяшчэння вентыляцыйных шахт рознай вышыні

Інструкцыя па БНіП мяркуе захаванне наступных адлегласцяў паміж выцяжным корабам і кропкай воздухозабора:

напрамак Адлегласць, м
Па гарызанталі 10
па вертыкалі 6

Ўзвышэнне ж над узроўнем даху вызначаецца за кошт выдалення выхаду шахты ад канька:

  • Калі размяшчэнне практычна побач і не перавышае 150 см, то палукашак павінен узвышацца не менш чым на 50 см над каньком. Гэта ж адносіцца і да плоскім роўным дахах.
  • Калі адлегласць ад 150 да 300 см, то можна размяшчаць абодва аб'екта на адным узроўні.
  • Калі ж выдаленне перавышае 300 см, то адтуліну выводзяць пад нахілам 10 градусаў у адносінах да канька.

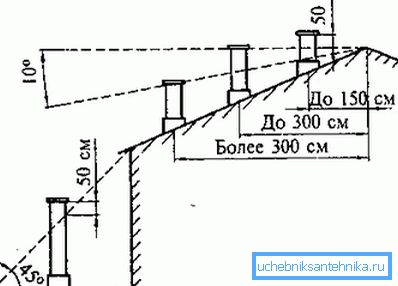

Размяшчэнне палукашка ў залежнасці ад адлегласці да канька даху будынка

Характэрна, што для памяшканняў грамадскага харчавання правілы прадугледжваюць абавязковае ўзвышэнне шахты над каньком не менш за 100 см.

матэрыял

У жылых і грамадскіх будынках для вырабу вентыляцыйнай шахты з усімі яе отводной каналамі звычайна ўжываюць бетон, цэгла ці дрэва, абабітыя ацынкаваным жалезам. Унутры ж пакрываюць лямцом, прасякнутым растворам з гліны і тынкуюць.

Прамысловыя ж аб'екты выконваюцца з ліставай сталі.

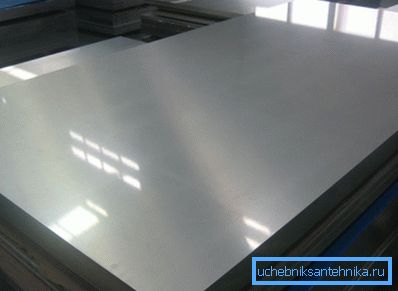

Узоры ліставай сталі

пажарная бяспека

Гэта вельмі важны момант у адносінах да ўсёй вентыляцыйнай сістэме. Бо ўявіце, пры яе паспяховай рэалізацыі ў вашым доме атрымліваецца паветранае злучэнне ўсіх пакояў, што ўяўляе сабой ідэальнае месца для распаўсюджвання полымя. Таму пры абсталяванні каналаў павінны прымяняцца ці ж вогнеўстойлівыя матэрыялы, ці ж бар'еры з аналагічнымі ўласцівасцямі.

уцяпленне

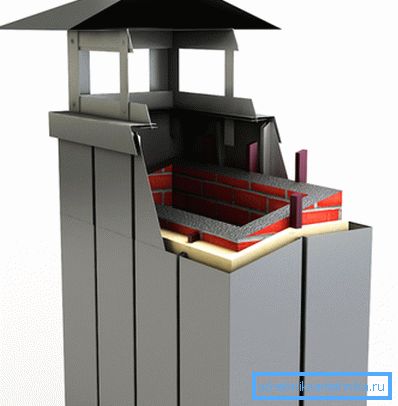

Пласт ўцяпляе матэрыялу пад металічным кажухом

Для чаго выконваецца ўцяпленне выхаднога палукашка сваімі рукамі?

Давайце паглядзім:

  • Выключаецца магчымасць з'яўлення кандэнсату на паверхні трубы, які з'яўляецца прычынай распаўсюджвання цвілі і адукацыі лёду ў зімовы перыяд.
  • Зніжаецца ўзровень цеплааддачы, што дабратворна ўздзейнічае на ўзмацненне цягі.
  • Памяншаецца небяспека узгарання.
  • Становіцца слабым ўздзеянне шуму і вібрацыі, якія маюць месца ў працэсе эксплуатацыі сістэмы.

Таўшчыню цеплаізаляцыйнага пласта неабходна выбіраць, кіруючыся такімі параметрамі:

  • Прысутнасцю «кропкі расы».
  • Формай і памерам шахты.
  • Каэфіцыентам цеплаправоднасці выкарыстоўванага матэрыялу.
  • Тэмпературным перападам паміж унутранай часткай вентыляцыі і будынкі.

Варта ведаць: у цаглянай шахце кандэнсат не ўтворыцца, таму для іх уцяпленне праводзіць зусім неабавязкова.

Працэс ўцяплення можна ажыццявіць двума метадамі:

  1. вонкавы. Заключаецца, па сутнасці, у надзяванне ўцяпляе сэндвіча-над кораба. Пры гэтым на працягу эксплуатацыі можна лёгка ажыццяўляць догляд цеплаізаляцыйным матэрыялам, прадухіляючы яго дэфармацыю.
  2. ўнутраны.

Выконваецца так:

  • Зачышчаем ўнутраныя сценкі шахты.
  • Наляпляем на іх лісты мінеральнай ваты.
  • Фіксуем дзюбелямі.
  • Пакрываем тынкоўкай.

сыход

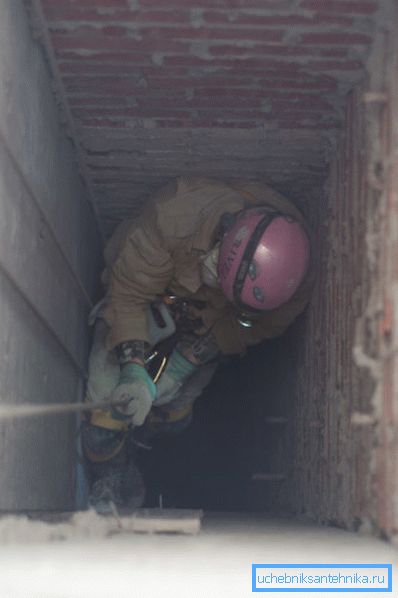

Чыстка вентыляцыйных шахт спецыялістамі

Ачыстка вентыляцыйных шахт, як правіла, выконваецца знутры пры апусканні ў яе зверху. Пры гэтым варта назапасіцца поўным наборам індывідуальнай абароны, уключаючы рэспіратар.

Затым на трывалай вяроўцы са страхоўкай павольна апусціцца, аглядаючы сцены і зачышчаючы забруджаныя месцы. Унізе ж зняты смецце збіраецца пыласосам.

Калі ж памеры не дазваляюць патрапіць унутр, то чыстка вырабляецца доўгімі шчоткамі праз бакавыя каналы.

Выклік прафесійных работнікаў абыйдзецца нятанна, але затое вам не прыйдзецца рызыкаваць самастойна, апускаючыся ў цеснае памяшканне, і вы будзеце упэўненыя ў выніку. Акрамя таго, брыгада спецыялістаў звычайна праводзіць і дэзінфекцыю паветравода.

заключэнне

Прыток свежага паветра і выдаленне адпрацаванага - гэтыя працэсы вельмі важныя для здароўя жыхароў. Ўладкаванне вентыляцыйнай шахты дазволіць эфектыўна і адносна эканомна вырашыць дадзенае пытанне раз і назаўсёды. Асноўныя нюансы выканання такой задачы выкладзены вышэй (см.также артыкул Якой павінна быць вентыляцыя ў прыбіральні).

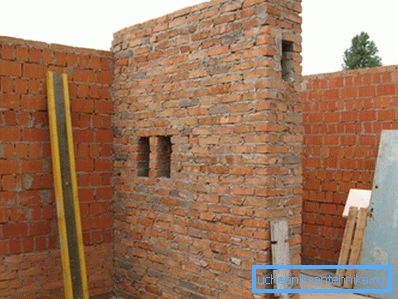

Закладка шахты для вентыляцыі дома

Відэа ў гэтым артыкуле прадаставіць вашай увазе дадатковыя матэрыялы. Паклапаціцеся аб чыстым паветры ў вашым доме своечасова.
