Вентыляцыйная засланка: прызначэнне, асаблівасці

Засланкі для вентыляцыі, або дросель-клапана прызначаны для рэгулявання і размеркавання паветраных патокаў у вентыляцыйных каналах. Гэта адзін з асноўных спосабаў налады і кіравання сістэмай у цэлым і асобнымі яе часткамі. Мы раскажам пра прыладу і асаблівасцях дросель-клапанаў.

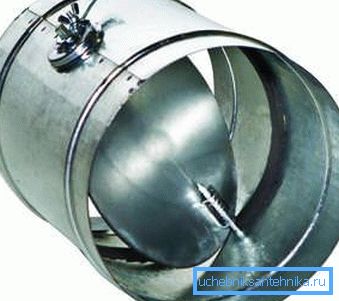

На фота - круглы дросель-клапан для рэгулявання патокаў паветра ў канале.

Дросельныя клапана для вентыляцыйных каналаў

прылада

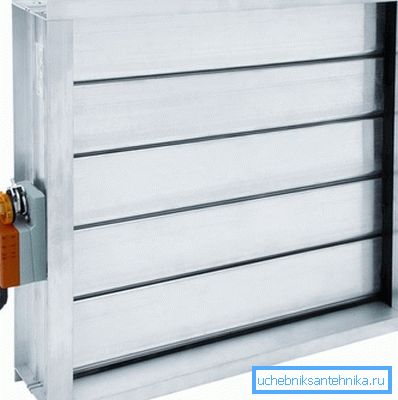

Шиберная засланка для вентыляцыі з сервоприводом.

Паветраная засланка для вентыляцыі ўяўляе сабой раму, паўтаралую форму перасеку канала, на якой устаноўлена лапатка або сістэма лопасцяў. Лопасці або лапатка замацаваны на паваротнай восі, кручэнне якой забяспечвае плыўнае рэгуляванне становішча апошніх (чытайце таксама артыкул Вентыляцыйны клапан для пластыкавых вокнаў - залог здаровага мікраклімату ў хаце).

Сама вось выходзіць адным канцом скрозь корпус вонкі, дзе размешчана дзяржальня кіравання або электрычны / пнеўматычны прывад. Рама можа ўбудоўвацца ў канал як фасонных частак або накладвацца накшталт кратаў. Злучэнні могуць быць фланцавых, бандажнымі і ниппельные.

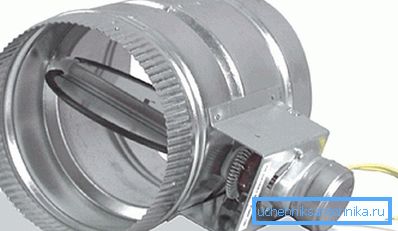

Паварот восі ажыццяўляецца з дапамогай сервопривода.

Паварот восі забяспечвае зачыненых або адкрыццё канала, рэгулюючы, такім чынам, яго прапускную здольнасць. У крайнім закрытым становішчы лапатка размешчана паралельна плоскасці перасеку паветравода, у крайнім адкрытым - практычна перпендыкулярна.

Звярніце ўвагу! Ажыццяўляць паварот восі больш, чым на 90 градусаў, ніякага сэнсу няма, бо ў гэтым выпадку пры захаванні кірунку кручэння вынік пачне змяняцца на процілеглы.

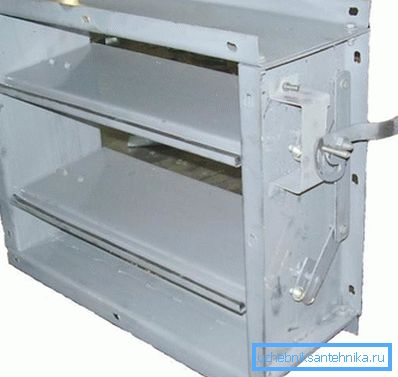

Механіка многолопастной засланкі.

У выпадку сістэмы лопасцяў, калі канал перакрывае не адна лапатка, а канструкцыя накшталт жалюзі, паваротная вось не адна, а столькі, колькі лопасцяў. Усе гэтыя восі таксама выводзяцца вонкі адным канцом, дзе злучаюцца агульнай цягай, уздзейнічаючы на ​​якую можна павярнуць адразу ўсе лопасці на аднолькавы кут.

разнавіднасці

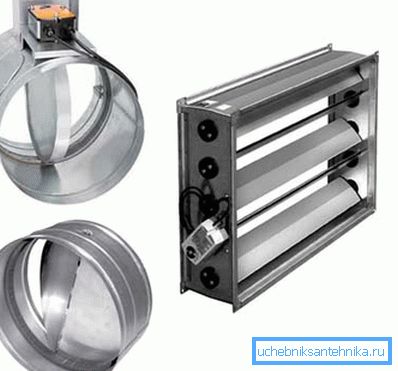

Існуюць розныя мадыфікацыі клапанаў.

Класіфікацыя клапанаў вырабляецца па некалькіх параметрах: прызначэнні, форме, характары прывада кіравання і асноўных функцый.

Па прызначэнні ўсе засланкі можна падзяліць на такія групы:

  • паветраныя клапана. Прызначаны для рэгулявання руху паветраных мас без прымешак вогненебяспечных газаў, аэразольных завісяў і дыму пры тэмпературы да 80 градусаў. Максімальны ціск у канале - 1500 Па. Выкарыстоўваюцца ў сістэмах вентыляцыі складоў, агароднінасховішчаў і іншых гаспадарчых аб'ектаў;
  • супрацьпажарныя. Бываюць двух відаў - огнезадерживающие і дымавыя, пры гэтым першыя звычайна нармальна адкрыты, другія - нармальна закрыты. Абараняюць праёмы ў якія агароджваюць канструкцыях ад пранікнення полымя, а таксама выдаляюць газападобныя прадукты згарання з памяшканняў;
  • выбухаабароненых. Могуць быць аднесены да разнавіднасці супрацьпажарных прылад, аднак іх галоўнае адрозненне - гэта праца ў выбухованебяспечных асяроддзях. Канструкцыя выканана так, што ўзнікненне іскры падчас яе працы выключана;
  • уніфікаваныя. Найбольш распаўсюджаны выгляд засланак, прымяняецца ў сістэмах вентыляцыі і кандыцыянавання грамадзянскіх і гаспадарчых аб'ектаў, а таксама ў сістэмах паветранага ацяплення.

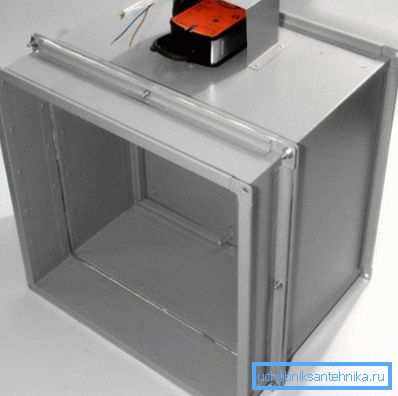

Камбінаваны супрацьпажарны клапан.

Па форме дадзеныя прылады паўтараюць контуры перасеку канала, а таму бываюць трох асноўных відаў:

  • круглыя,
  • прастакутныя,
  • квадратныя.

Таксама могуць быць убудаваныя і накладныя.

Па характары прывада адрозніваюць такія разнавіднасці:

  1. Механічныя з ручным прывадам (маркіроўка - «Р»). Паваротная вось абсталявана рычагом або профільнай наканечнікам для захопу гаечным ключом. Часта рычаг выкананы ў выглядзе дзяржальні з транспарціра, які паказвае кут павароту лапаткі;
  2. Вентыляцыйныя засланкі з электрапрывадам (маркіроўка - «Э»). Кіруючая механіка прыводзіцца ў рух сервоприводом, устаноўленым на корпусе прылады. Выкарыстоўваюцца ў аўтаматычных сістэмах і ў каналах вялікага перасеку;
  3. Клапана з пнеўматычным прывадам (маркіроўка - «П»). Адрозніваюцца ад электрычных канструкцыяй прывада.

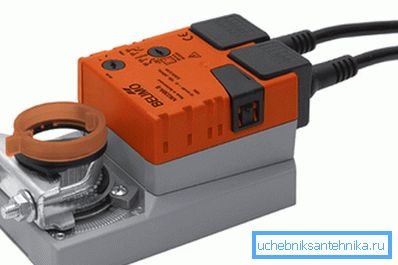

Электрапрывад засланкі вентыляцыі без зваротнай спружыны.

Акрамя таго, прылады дзеляцца на розныя функцыянальныя групы:

  • зваротныя клапана;
  • аварыйныя прылады;
  • нармальна адкрытыя;
  • нармальна закрытыя;
  • подпружиненные і г.д.

Кіраванне можа ажыццяўляцца сродкамі аўтаматыкі, сігналам праз цэнтралізаваны пульт або ўручную.

Звярніце ўвагу! Кошт кожнага канкрэтнага вырабы моцна залежыць ад яго прызначэння, памераў, тыпу прывада і вытворцы. Самыя танныя разнавіднасці могуць каштаваць ад некалькіх сотняў рублёў.

Асаблівасці рэгулявання і налады

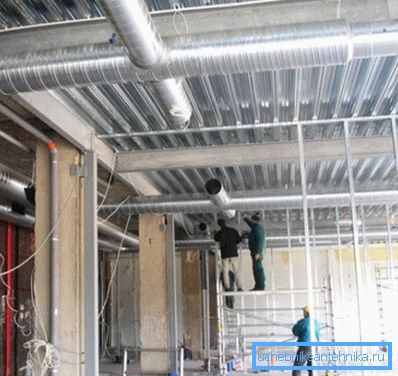

Налада сістэмы - важны этап яе мантажу.

Галоўная задача налады і адладкі сістэм вентыляцыі заключаецца ў забеспячэнні на ўсіх участках сеткі устаноўленых праектам параметраў расходу паветра.

Сваімі рукамі гэта зрабіць досыць складана без набору базавых ведаў, але калі вы ўсё ж такі наважыліся - вам дапаможа наша тэзісна інструкцыя:

  • Поўнае ціск і прадукцыйнасць вентылятара павінны быць прыведзены ў адпаведнасць з праектнымі дадзенымі. Гэта ажыццяўляецца шляхам рэгулявання частоты яго кручэння;
  • Далей з дапамогай якія рэгулююць прылад настройваюць адгалінаванні, якія знаходзяцца бліжэй да вентылятара. Прадукцыйнасць гэтых адгалінаванняў павінна адпавядаць праектнай. Шляхам паступовага закрыцця засланак дамагаюцца патрэбнага супраціву патоку;
  • Лішкі паветра перадаюцца ў тыя ўчасткі ланцуга, дзе назіраецца нізкая прадукцыйнасць адносна разлікаў. У тых месцах, дзе прылады рэгулявання адсутнічаюць, можна ўсталяваць сталёвыя дыяфрагмы для стварэння пастаяннага супраціву;
  • Калі выдаткі паветра ў галаўным участку ланцуга, а таксама ў прытокавых і выцяжных прыладах будуць даведзены да праектных значэнняў з хібнасцю не больш за 10%, рэгуляванне можна лічыць паспяхова завершаным.

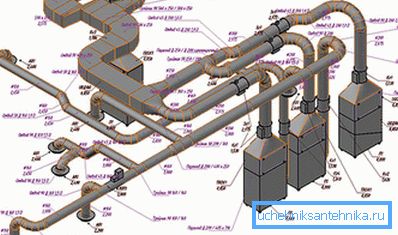

Налада і рэгуляванне рэальных сістэм - дастаткова складаная задача.

Звярніце ўвагу! Варта звяртаць увагу на павелічэнне спажыванай магутнасці рухавікоў вентылятараў пры ўзрастанні іх прадукцыйнасці.

выснову

Вентыляцыйныя клапаны і засланкі дазваляюць вырабляць наладу сістэмы і рэгуляванне яе параметраў у рэальным часе. Магчымы аўтаматычны рэжым і ручное кіраванне прывадамі засланак, што дазваляе ствараць складаныя інтэлектуальныя рашэнні для кліматычных сістэм.

Відэа ў гэтым артыкуле наглядна ілюструе ўсё сказанае.
