Вентыляцыйны дэфлектар: прылада, прынцып дзеяння, мантаж

Дэфлектар для вентыляцыі - гэта простае прылада, якое дазваляе павысіць эфектыўнасць сістэмы ў межах 20%. Мы хочам расказаць пра прынцып дзеяння, асаблівасцях і разнавіднасцях гэтых прылад, а таксама спыніцца на тым, як змантаваць вентыляцыйны дэфлектар сваімі рукамі.

Дэфлектары сістэм вентыляцыі

Прылада і прынцып дзеяння

У першую чаргу неабходна разабрацца, што такое дэфлектар ў вентыляцыі, так як вобласць прымянення моцна адбіваецца на канструкцыі прылады. У прытокава-выцяжных сістэмах натуральнай вентыляцыі дэфлектар усталёўваюць на оголовков выцяжнога канала для павышэння цягі за кошт стварэння вобласці паніжанага ціску.

Прынцып дзеяння прылады заснаваны на законе Бярнулі, адным з наступстваў якога з'яўляецца эфект разрэджання паветра ў патоку з зменлівым перасекам. Чым вышэй хуткасць патоку, тым больш прыкметнымі перапад ціскаў.

Звярніце ўвагу! Такім чынам мы бачым, што за кошт энергіі ветру, абдзімае трубу, у зоне яе оголовка ствараецца адносны вакуум, які прымушае паветраныя масы ўнутры трубы накіроўвацца ўверх, ствараючы дадатковую цягу.

Калі мы разгледзім прыладу дэфлектара вентыляцыі, то ўбачым некалькі асноўных частак (варыянт ЦАГИ):

1. дыфузар. Ўяўляе сабой адрэзак трубы ў форме ўсечанага конусу, які вузкай бокам апранаецца на трубу. Павышае ціск у трубе ў оголовка, такім чынам, павышае розніцу ціскаў і актыўнасць эжекции выцяжнога паветра патокамі ветру;
2. Парасон або каўпак. Служыць для абароны канала ад траплення ападкаў, смецця і іншых старонніх прадметаў;
3. Знешні цыліндр або корпус. Рассякае паток ветру, ствараючы ўнутры вобласць паніжанага ціску.

У варыянце канструкцыі Грыгаровіча мы ўбачым некалькі іншую карціну.

У склад прылады ўваходзяць такія вузлы:

1. дыфузар. Тут мы бачым той жа усечаны конус, аднак надзеты на трубу шырокай бокам, прычым перасек гэтага боку перавышае перасек оголовка. Гэтую дэталь яшчэ называюць «стакан», у такім выпадку агаловак трубы будзе «ніжнім шклянкай»;
2. Парасон або каўпак. Выконвае ахоўную функцыю, як і ў папярэднім прыкладзе;
3. зваротны конус. Усталёўваецца пад каўпаком вяршыняй уніз і служыць для прадухілення назапашвання паветра пад парасонам, а таксама для стварэння сумесна з дыфузарам звужацца патоку ветру над оголовков.

Звярніце ўвагу! У варыянце Грыгаровіча мы бачым, што эжекция адбываецца ў двух кірунках: у кірунку зваротнага конусу і ў напрамку шырокай боку дыфузара. Пры гэтым хуткасць патоку пад зваротным конусам ўзрастае за кошт звужэння канала, што прыводзіць да павышэння рознасці ціскаў.

разнавіднасці

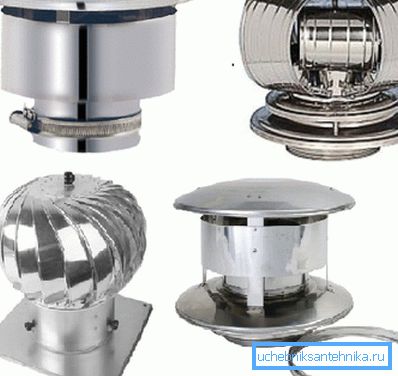

Падбор дэфлектара для вентыляцыі варта ажыццяўляць з улікам наяўных у вольным доступе разнавіднасцяў і ўмоў надвор'я вашай мясцовасці.

Разгледзім найбольш распаўсюджаныя мадэлі:

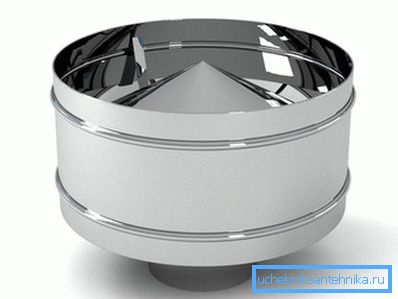

• Канструкцыя Цэнтральнага Аэрогидродинамического Інстытута (ЦАГИ) - з'яўляецца адной з найбольш папулярных разнавіднасцяў. Канструкцыйныя асаблівасці мы разгледзелі вышэй;

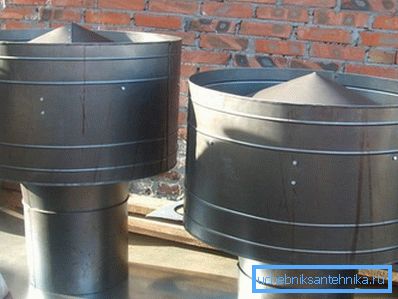

• Мадэль Грыгаровіча. Гэта, бадай, самая распаўсюджаная разнавіднасць дэфлектара ў нашай краіне і за яе межамі. Канструкцыя таксама разгледжана ў папярэдняй частцы;
• Талерчатыя адкрытая канструкцыя тыпу Astato. Таксама вельмі распаўсюджана і папулярная за кошт простага прылады і эфектыўнай работы;
• Ратацыйныя мадэлі. Ўяўляюць сабой складаныя прылады з якая верціцца часткай і спецыяльнай сістэмай лопасцяў, якія падтрымліваюць гэта кручэнне. Адметная рыса - больш высокі кошт і эфектыўнасць;

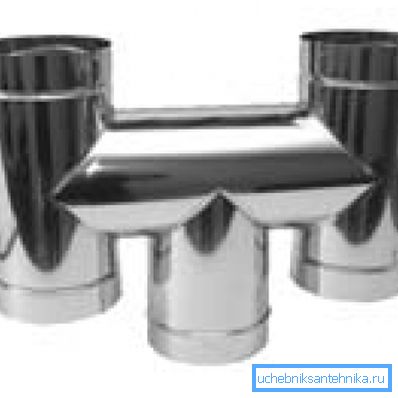

• Н-вобразныя мадэлі. Адрозніваюцца наяўнасцю адразу двух дэфлектараў на адным оголовков;
• Дэфлектары-флюгеры. Ўяўляюць сабой паваротныя асадкі з кілем, які паварочвае канструкцыю ў напрамку ветру так, што яго патокі трапляюць у сістэму адтулін і лопасцяў, выклікаючы эфект эжекции газу з паветравода.

Звярніце ўвагу! Як правіла, выцяжная труба выводзіцца на дах. Гэта стварае рознасць гравітацыйных значэнняў ціску паветра, а таксама дазваляе ўсталяваць дэфлектар на адкрытым для ветру прасторы.

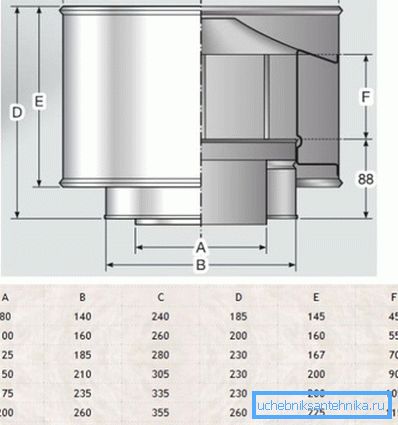

Акрамя прынцыповай схемы апарата, нам спатрэбяцца памеры перасекаў каналаў і цыліндраў або іх суадносіны. Разлік дэфлектара для вентыляцыі вырабляюць на падставе гэтых суадносін або выконваюць «з нуля» для канкрэтнага прылады.

Калі казаць пра матэрыялы, то ў пераважнай большасці выпадкаў усе мадэлі вырабленыя з двух відаў сыравіны: металу або пластыка. Часцей за ўсё выкарыстоўваюць ацынкаваную сталь, бляха, нержавеючай сталь і алюміній.

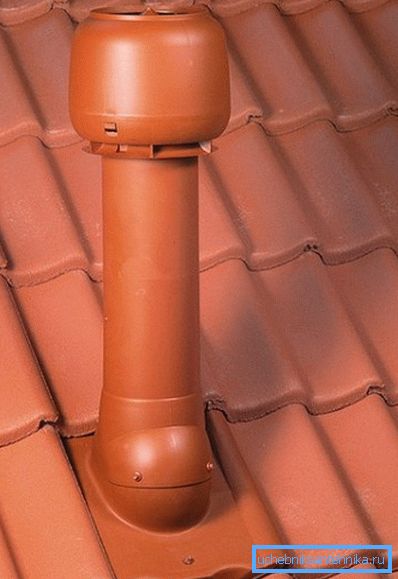

Пластыкавы дэфлектар вентыляцыйны адрозніваецца больш нізкай коштам, разнастайнасцю расфарбовак, аднак баіцца высокіх тэмператур і хутчэй прыходзіць у непрыдатнасць.

мантаж

Для тых, хто набыў дэфлектар, наша інструкцыя па ім мантажу:

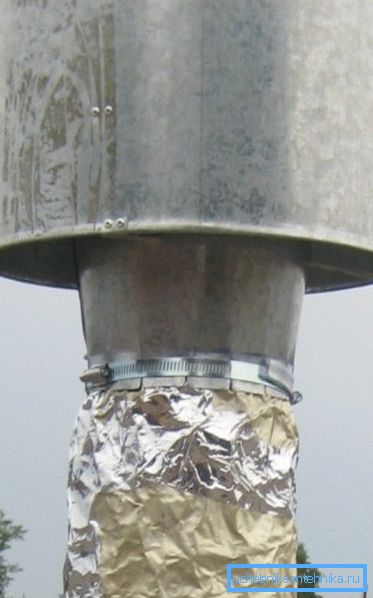

1. У большасці мадэляў апарат мае ніжні патрубок, які апранаецца на трубу і фіксуецца хамутамі, нітамі ці заклёпваннямі. Хамут - найбольш просты спосаб мацавання;

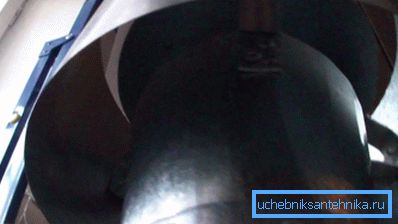

1. Дыфузар да ніжняга патрубку мацуецца на кранштэйнах з разьбовым злучэннем. Звычайна гэта 3 ці 4 кранштэйна, якія мацуюць да канца патрубка гайкамі, а процілеглыя канцы разбежных кранштэйнаў ўстаўляюцца ў адтуліны на дыфузары і таксама фіксуюцца гайкамі;

1. У верхняй частцы корпуса дыфузара мантуюць стойкі для каўпака. Гэта могуць быць шрубавыя кранштэйны або пласціны з балтавым злучэннем. Да стоек мацуюць каўпак з зваротным конусам або без яго.

Звярніце ўвагу! Дыяметр парасона павінен перавышаць дыяметр выхаднога адтуліны дыфузара, інакш касы дождж будзе трапляць унутр канала.

выснову

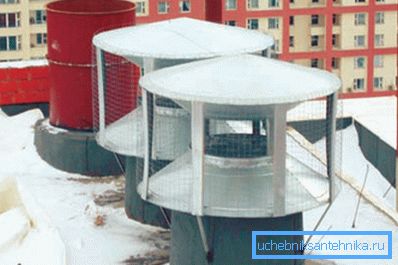

Прымяненне дэфлектараў дазваляе павысіць цягу выцяжной вентыляцыі і абараніць яе ад ветравой закаркаванні. Таксама з'яўляецца магчымасць павысіць агульную эфектыўнасць працы сістэмы і абараніць яе ад зваротнай цягі.

Відэа ў гэтым артыкуле дапаможа вам лепш разабрацца ў правілах прылады і мантажу дадзенай канструкцыі.
