Вентыляцыйны клапан для пластыкавых вокнаў - залог здаровага

Вентыляцыя жылля - важная складнік камфортнага мікраклімату, менавіта праблемы з паступленнем свежага паветра з'яўляюцца галоўнай прычынай волкасці ў доме. У цёплы час года праблему можна вырашыць параўнальна лёгка - дастаткова проста адкрыць вокны, але значна зручней ўсталяваць адмысловую пластыкавую канструкцыю. Гэта дазволіць плыўна рэгуляваць паступленне свежага паветра ў любую пару года.

Якасная прытокавая вентыляцыя гарантуе выдатны мікраклімат у хаце

Для чаго патрэбен вентыляцыйны клапан

У мінулым праекціроўшчыкі разлічвалі на паступленне свежага паветра за кошт негерметичной ўстаноўкі вокнаў. З з'яўленнем сучасных пластыкавых вокнаў гэты крыніца свежасці апынуўся цалкам перакрыты. Гэта значыць адзіны варыянт ветрання - адчыненне вокнаў, за выключэннем вокны з вентыляцыйнымі клапанамі, бо толькі такая канструкцыя забяспечыць вентыляцыю і ў закрытым стане (чытайце таксама артыкул Вентыляцыя ў гаражы - віды і прылада).

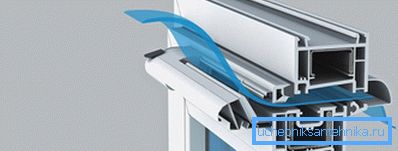

Схема руху паветра ў акне з прытокавай вентыляцыяй

Ўстаноўка на акно - не адзіны варыянт размяшчэння прытокавай вентыляцыі, у агульным выпадку можа выкарыстоўвацца адзін з такіх відаў:

  • насценная канструкцыя - у сцяне высвідроўваюцца скразную адтуліну. Выхадныя частка зачынена кратамі, а ўнутры канала могуць размяшчацца розныя фільтры і ахоўныя канструкцыі. Даволі простыя ва ўсталёўцы, дыяпазон рэгулявання дазваляе цалкам перакрыць паступленне паветра, так што праблем не ўзнікне нават у зімовы час;
Схема насценнага вентыляцыйнага клапана
  • клапан прытокавай вентыляцыі пад падваконнік - той жа сцянной, але усталяваны над радыятарам ацяплення пад падваконнікам;
Схема ўстаноўкі клапана пад падваконнікам

Звярніце ўвагу! Размяшчацца вентыляцыя можа і за радыятарам ацяплення, перавага такога размяшчэння асабліва прыкметна ў зімовы час. Халоднае паветра не будзе адразу трапляць у пакой, а спачатку падымецца ўздоўж радыятара і прагрэецца да пакаёвай тэмпературы.

Халоднае паветра награваецца ад радыятара
  • спецыяльны клапан для пластыкавага акна - у прынцыпе, аконны блок можа адразу прадавацца з ужо ўсталяванай канструкцыяй, але не складзе працы ўсталяваць яго сваімі рукамі.

Ўстаноўка і выбар клапана ад А да Я

Нягледзячы на ​​тое, што вытворцы катэгарычна не раяць выконваць ўстаноўку самастойна, у гэтым няма нічога складанага і простыя канструкцыі (напрыклад, шчыліннага тыпу) можна ўсталяваць самому. Перад гэтым нялішнім будзе азнаёміцца ​​з відамі клапанаў.

тонкасці выбару

Што тычыцца сценавых канструкцый, то з імі ўсё больш-менш ясна. Значна больш праблем у неадмыслоўца паўстане пры падборы тыпу вентыляцыі для пластыкавага акна.

У агульным выпадку прытокавыя вентыляцыйныя клапаны для вокнаў ПВХ можна падзяліць на такія тыпы:

  • накладныя - максімальная (нават залішняя) прадукцыйнасць. Акрамя гэтага, адрозніваюцца вялікай коштам выканання работ па ўстаноўцы. Галоўным недахопам можна лічыць тое, што іх можна ўсталяваць толькі пры ўсталёўцы новага шклопакета, на ўжо усталяванае акно ўстаноўка немагчымая.

Звярніце ўвагу! Калі ўсё ж такі выбар упаў на гэты тып, то трэба ўлічыць і тое, што паказчыкі шумазасцярогі сур'ёзна знізяцца.

  • фальцевую - пластыкавыя вокны з вентыляцыйным клапанам гэтага тыпу часта ўсталёўваюцца ў прыватных дамах і кватэрах. Існуе нямала мадыфікацый такіх канструкцый, але ўвогуле прынцып дзеяння можна ахарактарызаваць так: паветра паступае з вуліцы праз прарэз у раме;

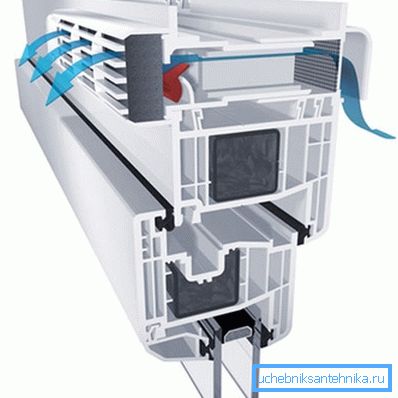

фальцевую тып

Звярніце ўвагу! Гэты выгляд вентыляцыйных прылад часта абсталяваны датчыкамі вільготнасці, ўвага варта звярнуць на тыя прапановы, у якіх датчык выдалены ад вентыляцыйнага адтуліны. Гэта гарантуе найбольш дакладную працу прытокавай вентыляцыі.

  • шчылінныя - такі клапан вентыляцыі на пластыкавыя вокны зможа ўсталяваць нават чалавек, у жыцці не трымаў малаток у руках. Для ўстаноўкі дастаткова толькі выдаліць частка ўшчыльняльніка. Больш падрабязна тэхналогія мантажу разгледжана ніжэй.
Пакупной клапан шчыліннага тыпу

Калі галоўным крытэрыем выбраць прастату выканання работ, лідэрам можна лічыць шчыліннай тып. Такія клапаны прытокавай вентыляцыі на пластыкавыя вокны працуюць за кошт таго, што стандартны ўшчыльняльнік замяняецца на больш вузкі, то ёсць утвараецца шчыліну, праз якую свежае паветра і паступае ў памяшканне.

Асноўныя эксплуатацыйныя паказчыкі

Гэта таксама даволі важны элемент пры выбары.

Трэба ўлічваць такія параметры як:

  • цана - у ідэале яна не павінна перавышаць некалькіх тысяч рублёў;
  • гукаізаляцыя - яна павінна быць прыкладна роўнай гукаізаляцыі вокны. Арыентавацца можна на значэння 30 - 35 Дб;
  • спосаб рэгулявання - у прынцыпе, усе вентыляцыйныя прылады павінны аснашчацца ручной або нават аўтаматычнай сістэмай рэгулявання. Але ў ультрабюджетных прапановах такой опцыі можа і не быць;
  • спосаб мантажу - адразу можна адкінуць тыя варыянты, пры якіх спатрэбіцца замена альбо дэмантаж старога аконнага блока. Гэта абыйдзецца занадта дорага.

тэхналогія мантажу

З пункту гледжання хуткасці выканання работ і прастаты тэхналогіі лепшым выбарам можна лічыць просты шчыліннай клапан. Для яго мантажу ня трэба дэмантаваць аконны блок, а ўсё што спатрэбіцца - выразаць невялікую частку ўцяпляльніка.

Такія вентыляцыйныя клапаны на пластыкавыя вокны ўсталёўваюцца непасрэдна на створку, дзякуючы гэтаму рама застаецца непашкоджанай. Што ж тычыцца прадуктыўнасці такога рашэння, то ён можа забяспечыць паступленне свежага паветра ў пакой у межах 6,0 м3 у гадзіну. Гэтага дастаткова для любой кватэры.

Для ўстаноўкі акрамя самога клапана спатрэбіцца звычайная адвёртка, востры нож і лінейка.

Інструкцыя па выкананні работ будзе выглядаць прыкладна так:

  • перш трэба выдаліць ўчастак ўцяпляльніка на раме. Выконваецца разметка для таго, каб вызначыць, дзе будзе знаходзіцца клапан, затым на ўшчыльняльнікі робяцца надрэзы на ўсю глыбіню, і ён аддаляецца. На яго месца тут жа прыляпляецца ўшчыльнялы матэрыял, які ідзе ў камплекце;
схема ўстаноўкі
  • сам клапан прытокавай вентыляцыі для пластыкавых вокнаў будзе ўсталяваны на раме, таму выдаленне стандартнага ўшчыльнялага матэрыялу трэба паўтарыць і для рамы;

Звярніце ўвагу! Клапан не павінен быць зрушаны адносна ўшчыльняльніка, прылепленага да аконнай раме. У адваротным выпадку пацерпіць яго прадукцыйнасць.

  • ўсталёўваюцца невялікія пластыкавыя дзюбелі да якіх будзе мацавацца клапан для вентыляцыі пластыкавых вокнаў. Так як даўжыня стандартнай канструкцыі складае 350 мм, то па 1-му Дзюбелю усталёўваецца па краях і яшчэ 1 - па цэнтры вольнага прасторы;
  • пасля гэтага самарэзамі пластыкавая планка прымацоўваецца да аконнай створцы.
Схематычны малюнак аконнай створкі

Звярніце ўвагу! Перад мантажом трэба зняць ахоўную завадскую плёнку з ўшчыльнялай палоскі на пластыку.

  • для завяршэння мантажу засталося толькі ўставіць ўшчыльняльнік з камплекты на месца аддаленага матэрыялу на створцы. Ён падзелены на 2 кавалачкі даўжынёй па 160 мм кожны.

На гэтым мантаж можна лічыць завершаным, трэба толькі праверыць ці не паўплывалі выкананыя работы на функцыянал аконнага блока. Яно павінна без праблем адчыняцца / закрывацца і перакладацца ў рэжым ветрання.

Канструкцыя ў зборы

Па функцыянальнасці акно з вентыляцыяй, усталяванай самастойна, нічым не адрозніваецца ад акна з клапанам прытокавай вентыляцыі, усталяваным на заводзе. А па кошце нашмат выгадней.

Рэгуляванне вентыляцыі выконваецца ў аўтаматычным рэжыме перамяшчэннем рычажка налева-направа. У крайнім левым становішчы - вентыляцыйны зазор цалкам перакрыты, у правым - цалкам адкрыты.

На фота - доступ паветра ў пакой перакрыты

Звярніце ўвагу! Любая прытокавая вентыляцыя будзе працаваць эфектыўна толькі ў тым выпадку, калі і выцяжная вентыляцыйная сістэма працуе без праблем.

падвядзенне вынікаў

Прытокавая вентыляцыя дазваляе забыцца пра праблему ветрання памяшкання. Нават найпростая канструкцыя забяспечыць стабільны мікраклімат у хаце ў любую пару года. Важна і тое, што ўсталяваць яе на акно зможа кожны, нават пачатковец у будаўніцтве (см.также артыкул гофре для вентыляцыі: выбіраем і ўсталёўваны самастойна).

На відэа ў гэтым артыкуле паказаны прыклад мантажу шчыліннага вентыляцыйнага клапана на ПВХ акно.
