Вентыляцыйны клапан - віды і асаблівасці

Сучасныя кватэры і дома з'яўляюцца герметычнымі канструкцыямі, таму маюць патрэбу ў эфектыўнай вентыляцыі. Абавязковым яе элементам з'яўляюцца вентыляцыйныя клапана, якія прапускаюць паветраныя масы толькі ў адзін бок. Часцей за ўсё ў сістэмах паветраабмену сустракаецца вентыляцыйны клапан для сцен, які можа быць уваходным або адваротным.

У дадзеным артыкуле мы падрабязна азнаёмімся з прызначэннем такіх клапанаў, разгледзім розныя іх віды, асаблівасці і працэс мантажу.

прызначэнне

Вентыляцыйны паветраны клапан выконвае адразу некалькі важных функцый:

• Забяспечвае правільнае і бесперабойнае функцыянаванне сістэмы паветраабмену.
• Рэгулюе падачу паветра і рэжымы працы вентыляцыі.
• Як ужо было сказана вышэй, прадухіляе рух паветраных мас у зваротным напрамку або цалкам перакрывае вентыляцыйная адтуліна.
• Забяспечвае баланс паміж прытокавай і выцяжным патокам паветра.
• З'яўляецца абаронай ад пранікнення вулічнага шуму ў памяшканне.

Акрамя таго, на сённяшні дзень існую канструкцыі, якія акрамя вышэйпералічаных, выконваю яшчэ і супрацьпажарную функцыю. Такім чынам, дадзеная прылада з'яўляецца важным элементам вентыляцыі.

віды клапанаў

На сённяшні дзень існуе даволі шмат відаў разнастайных вентыляцыйных клапанаў. У першую чаргу яны адрозніваюцца па свайму прызначэнню:

Звярніце ўвагу! Вентыляцыйнымі называюць яшчэ і клапана для каналізацыі, аднак, да паветраабмену ў памяшканнях яны не маюць значэння і прызначаныя для кампенсацыі ціску ў сістэме.

Акрамя таго, дадзеныя вырабы адрозніваюцца па сваёй форме.

Яны могуць быць:

• круглымі;
• Квадратнымі або прастакутнымі.

У залежнасці ад свайго прылады, яны бываюць электрычнымі або ручнымі. Электрычны клапан працуе сумесна з іншым вентыляцыйным абсталяваннем і аўтаматычна рэгулюе паветраны струмень.

прылада клапанаў

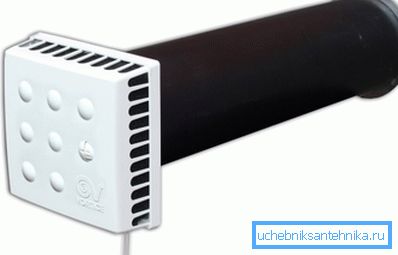

прытокавы насценны

Сценавы прытокавы клапан з'яўляецца найбольш распаўсюджанай канструкцыяй (даведайцеся тут, як ўладкоўваецца вентыляцыя кацельні прыватнага дома).

Ён складаецца з наступных элементаў:

• Труба - даўжыня трохі больш таўшчыні сцяны.
• Вонкавая рашотка - затрымлівае буйны смецце.
• Шумаізаляцыйны матэрыял - размяшчаецца ўнутры трубы.
• Фільтр - прадухіляе пранікненне пылу і іншага дробнага смецця.
• Рухомы элемент - рэгулюе інтэнсіўнасць патоку паветра і пры неабходнасці перакрывае сістэмы.
• Перамыкач - прызначаны для кіравання рухомым элементам.
• Вечка оголовка - надае канструкцыі дэкаратыўны выгляд і абараняе аб механічных пашкоджанняў.

Такая канструкцыя валодае побач пераваг, такіх як:

• Прастата мантажу;
• Знешні выгляд прылады не псуе дызайн інтэр'еру;
• Зручнасць эксплуатацыі;
• эфектыўнасць;
• Магчымасць ўстаноўкі сваімі рукамі нават пасля выканання аздаблення памяшкання.

Савет! Калі прылада размясціць паблізу батарэі ацяплення, то які паступае паветра будзе адразу ж награвацца.

Прыкладам такіх мадэляў з'яўляюцца:

• КПВ 125;
• КИВ-125 і інш.

Прылада электрычных клапанаў больш складанае, бо яны маюць датчыкі і электрычны прывад. Аднак, прынцып іх працы застаецца тым жа. Кошт аўтаматычных прылад, вядома ж, вышэй механічных.

выцяжной

Выцяжной клапан, як правіла, мае больш простую канструкцыю, чым прытокавы і складаецца ўсяго з трох элементаў:

• Нерухомая частка ў выглядзе рашоткі - можа быць квадратнай або прастакутнай. Асноўнае яе прызначэнне заключаецца ў наданні канструкцыі дэкаратыўнага выгляду, а таксама абароне засланкі ад механічнага пашкоджання.
• Рухомая частка (засланка) - уяўляе сабой круглы ці квадратны пялёстак, які можа адчыняцца толькі ў адзін бок.
• фланец - прызначаны для злучэння прылады з вентыляцыйным каналам - заўсёды мае круглую форму.

Звярніце ўвагу! Калі выбіраецца клапан для лазні, неабходна надаць увагу матэрыялу, з якога ён зроблены, так як прылада павінна вытрымліваць ўздзеянне высокай тэмпературы і падвышанай вільготнасці. Таму нельга ўсталёўваць пластыкавыя вырабы.

Мантаж варта ажыццяўляць асцярожна, каб не пашкодзіць засланку, а таксама, каб у канструкцыю не трапіў будаўнічы смецце. У адваротным выпадку прылада не будзе працаваць як належыць.

Да прыкладу, засланка можа быць заўсёды адкрытай. Таму пасля ўстаноўкі, абавязкова трэба праверыць працаздольнасць вырабы.

аконны

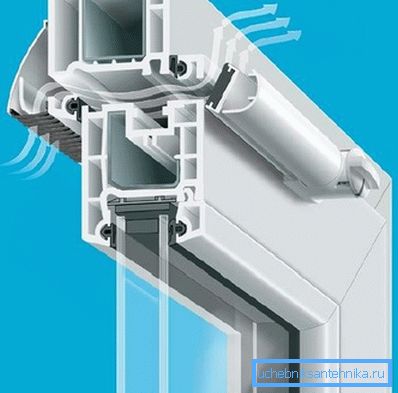

Дадзены клапан ўяўляе сабой канструкцыю, якая ўбудоўваецца ў аконны профіль. Яго прылада досыць простае, аднак, эфектыўнасць ад гэтага не пакутуе.

Адзіным недахопам можна назваць адсутнасць фільтрацыі, але, так як шчыліна сама па сабе досыць вузкая, праз яе не можа пракрасціся смецце з вуліцы. Пры неабходнасці, шчыліну можна перакрыць або адрэгуляваць інтэнсіўнасць патоку пры дапамозе спецыяльнай ручкі.

Аконныя клапана пастаўляюцца разам з акном. Таму на іх наяўнасць варта звяртаць увагу пры выбары шклопакетаў. Праўда, існуюць мадэлі, якія мантуюцца на ўжо устаноўленыя пластыкавыя вокны.

Звярніце ўвагу! Існуюць мадэлі, якія не дазваляюць рэгуляваць паветраны паток, а толькі абмяжоўваюць яго пры моцных парывах ветру. Вядома ж, лепш, калі маецца функцыя кіравання прытокам. Таму на дадзены момант неабходна звяртаць увагу пры выбары вырабы.

Ўстаноўка вентыляцыйных клапанаў

прытокавы

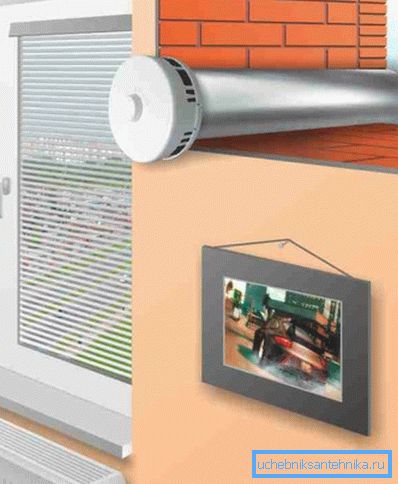

Перш чым прыступіць да мантажу прытокавага клапана, неабходна вызначыцца з месцам яго размяшчэння. Для гэтага папярэдне павінна быць складзена схема вентыляцыйнай сістэмы, у адпаведнасці з пэўнымі правіламі. Лепш за ўсё даверыць працу над такой схемай спецыялістам.

Далейшая жа інструкцыя па мантажы выглядае наступным чынам:

• У першую чаргу трэба вымераць таўшчыню сцены і набыць выраб прыдатнай даўжыні. У продажы можна знайсці прылады з трубой ад 0,4 да 1 м.
• Пасля таго як месца размяшчэння прылады будзе вызначана, трэба прасвідраваць адтуліну ў сцяне. Дыяметр павінен мець невялікі запас, каб труба магла свабодна прайсці ў адтуліну.
• Пасля ўстаноўкі трубы ўсе шчыліны неабходна запенена, каб стыкі былі герметычнымі.
• Затым звонку усталёўваецца ахоўная рашотка, а ўнутры мантуецца сам клапан, у адпаведнасці з інструкцыяй ад вытворцы.

Звярніце ўвагу! Каб ападкі і вільгаць не пранікалі ўнутр канструкцыі, звонку над кратамі варта ўсталяваць дождеотбойник.

выцяжной

Мантаж выцяжнога клапана мае на ўвазе наяўнасць вентыляцыйных каналаў, якія могуць размяшчацца ў сцяне або ў перакрыцці.

Звычайна выцяжныя адтуліны з клапанамі усталёўваюць у тэхнічных памяшканнях:

• На кухні;
• У прыбіральні;
• У санвузле і г.д.

Наяўнасць у гэтых памяшканнях выцяжных элементаў дастаткова, каб абмен паветра ажыццяўляўся ва ўсіх памяшканнях, так як яго цыркуляцыя адбываецца праз шчыліны ў дзвярах.

Увесь мантаж зводзіцца да злучэння канструкцыі з гэтымі каналамі. Як правіла, элементы злучаюцца фланцавага спосабам. Пасля таго як сам клапан будзе злучаны, на сцяну або столь накладваецца верхняя рашотка, якая часцей за ўсё мацуецца да паверхні пры дапамозе саморезов.

Вось, мабыць, і ўсе асноўныя моманты, якія неабходна ведаць аб вентыляцыйных клапанах пры ўладкаванні сістэмы.

выснову

Клапана з'яўляюцца важным элементам вентыляцыйных сістэм, якія дазваляюць рэгуляваць іх працу. Вентыляцыйныя клапана могуць ўсталёўвацца як на прытокавыя, так і выцяжныя адтуліны. Прычым зваротны вентыляцыйны клапан і выцяжной выконваюць розныя функцыі, таму працуюць у сістэме сумесна.

З відэа ў гэтым артыкуле можна подчерпнуть некаторую дадатковую інфармацыю па гэтай тэме.
