Вентыляцыйныя блокі: тэхнічныя характарыстыкі і асаблівасці
Любы будынак мае патрэбу ў якаснай вентыляцыі. У жылых шматпавярхоўках і прамысловых комплексах яе дапамагаюць рэалізаваць спецыяльныя вентыляцыйныя блокі. Яны выстройваюцца ў цэлыя сістэмы, якія аб'ядноўваюць усе жылыя і падсобныя памяшканні. Далей мы разбяром дадзеныя цуды інжынернай думкі больш падрабязна.
агульныя палажэнні
У першую чаргу давайце нададзім трохі ўвагі самому працэсу вентыляцыі, а дакладней пытанні: навошта ён патрэбны? Тут можна вылучыць два найбольш важных фактары:
| фактар | значнасць |
| чалавек | У закрытым памяшканні запасіцца вуглякіслы газ, залішняя волкасць, розныя выдзялення выкарыстаных падчас будаўніцтва матэрыялаў, мэблевых канструкцый і іншых бытавых прыладаў. Калі ў малых дозах ўсе гэтыя прымешкі ня пагражаюць чалавечаму здароўю, то без дастатковай цыркуляцыі паветра такі «кактэйль» можа прывесці да ўзнікнення розных хвароб. Асабліва сітуацыя пагаршаецца пры наяўнасці ацяпляльных сістэм, што распаўсюджваюць прадукты гарэння энерганосьбітаў, якія ўяўляюць сабой найбольшую небяспеку. |
| будынак | З усяго вышэйпералічанага, што пагражае чалавеку, будынку больш за ўсё здольна пашкодзіць празмернае колькасць вільготнасці. Назапашваемая вільгаць распаўсюджвае грыбок, цвіль, выклікае працэсы гніення і карозіі. Інтэнсіўнае ж рух паветраных мас выдатна спраўляецца з прасушваннем памяшкання, значна падаўжаючы яго эксплуатацыйны тэрмін. |

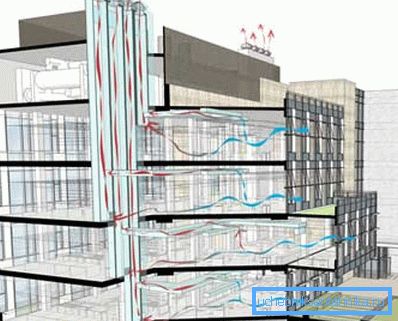

Такім чынам, мы бачым, што ажыццяўленне пісьменнай вентыляцыі неверагодна важна як для жыхароў, так і для самой пабудовы. І калі ў прыватных дамах для выканання гэтай задачы пераважна выкарыстоўваюцца адны трубы, то ў вялікіх будынках з мноствам пакояў больш рацыянальна будзе стварыць вентыляцыйную сістэму адразу ў сценах з дапамогай разгляданых блокаў.
Апісанне і прымяненне

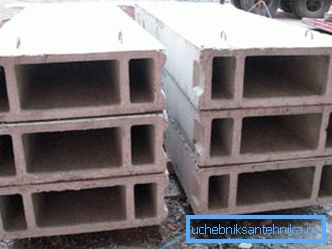

Блок вентыляцыі ўяўляе сабой саманясучай элемент будаўнічай канструкцыі, які валодае рознымі відамі вентыляцыйных каналаў. Мацуецца пераважна да апорных сцен або плітах перакрыцця з ужываннем зварачнага апарата і цэментавага раствора. Спалучэнне мноства такіх секцый і ўтварае адзіную эфектыўную сістэму абмену паветраных мас (см.также артыкул Вентыляцыя даху - нескладаны, але важны этап ва ўладкаванні дома).
структурныя адрозненні
Выкарыстоўваюцца наступныя віды вентыляцыйных блокаў:

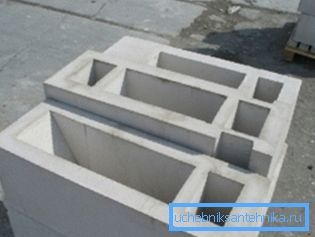

- маналітныя. Ствараюцца з аднаго галоўнага кампанента, які ўключае зборны канал і нахільныя спадарожнікавыя каналы, і двух доборных кампанентаў, аснашчаных толькі вертыкальнымі каналамі. Дадаткова абсталяваны адмысловымі закладнымі элементамі, з дапамогай якіх рэалізуецца мацаванне блокаў да апорных паверхнях. Такім мадэлям характэрная высокая надзейнасць і эфектыўнасць за кошт абсалютнай герметызацыі.

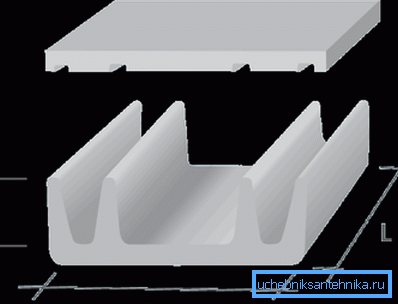

- зборныя. Збіраюцца на месцы ўстаноўкі шляхам злучэння двух кампанентаў з дапамогай зварачнага апарата. Такім чынам, транспарціроўка і мантаж такіх вырабаў ажыццяўляюцца значна прасцей. Іх цана таксама пераважна выходзіць больш нізкай. Але затое варта адзначыць падзенне паказчыкаў эфектыўнасці з-за з'яўлення стыковачных швоў.
варыянты сыравіны
Склад сыравіны выкарыстоўваецца пры вырабе вентблоков можа адрознівацца, што аказвае ўплыў на іх функцыянальнасць.
Давайце разбяром найбольш распаўсюджаныя:

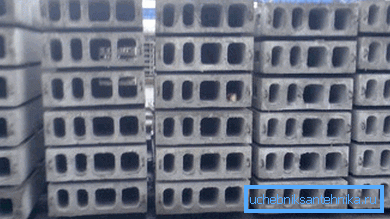

- жалезабетон. Армаваны бетон адрозніваецца падвышанай трываласцю і надзейнасцю за кошт наяўнасці металічнага «шкілета». Але гэта таксама надзяляе яго вельмі вялікім вагай, што ў сваю чаргу патрабуе ўзмоцненага падмурка і надае дадатковыя цяжкасці пры ажыццяўленні мантажу сваімі рукамі.
- гіпсабетон. Наяўнасць гіпсу ў складзе дазваляе значна палегчыць масу ўсёй канструкцыі за кошт некаторых страт у трываласці. У цэлым вырабленая з такога матэрыялу сістэма вентыляцыі выходзіць больш эканомнай, так як не патрабуецца ўзмацняць падстава, і працы па ўсталёўцы ў некаторых выпадках могуць абысціся без прымянення дарагіх пад'ёмнікаў.

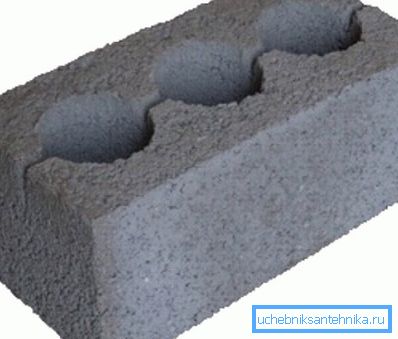

- керамзітабетон. Даданне ў бетон керамзіту дазваляе значна паменшыць цеплаправоднасць гатовага вырабы. Акрамя таго, такія вырабы валодаюць вельмі высокай пажараўстойлівасць, што ніколі не бывае лішнім пры ўзвядзенні як жылых, так і прамысловых аб'ектаў.
Савет: у будынках са слабай сістэмай ацяплення пры стварэнні вентыляцыі рэкамендуецца ўжываць блокі з керамзітабетону. Дзякуючы цеплаізаляцыйным уласцівасцях дадзенага матэрыялу выходзяць паветраныя масы будуць астываць павольней, гарантуючы высокую сілу патоку.
памеры

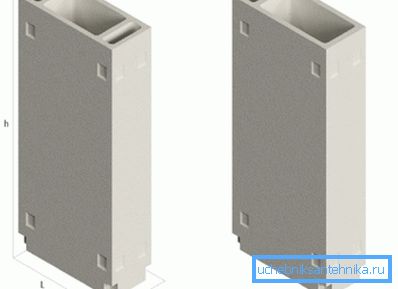

Лінейныя памеры вентыляцыйных блокаў прадстаўлены ў наступнай табліцы:
| Марка | Даўжыня (h), м | Шырыня (l), м | Вышыня (b), м | Аб'ём, м3 |
| БВ-28 | 2,78 | 0,8 | 0,4 | 0,39 |
| БВ-29 | 2,83 | 0,8 | 0,4 | 0,4 |
| БВ-30 | 2,98 | 0,8 | 0,4 | 0,42 |
| БВ-31 | 3,13 | 0,8 | 0,4 | 0,44 |
| БВ-33 | 3,28 | 0,8 | 0,4 | 0,46 |
| БВ-28.93.2 | 2,78 | 0,93 | 0,5 | 0,43 |
| БВ-30.93 | 2,98 | 0,93 | 0,5 | 0,52 |
| БВ-31.93 | 3,13 | 0,93 | 0,5 | 0,55 |
| БВ-33.93 | 3,28 | 0,93 | 0,5 | 0,57 |
| СВБ-1.2 | 2,78 | 0,88 | 0,3 | 0,35 |
| СВБ-1.4 | 3,58 | 0,88 | 0,3 | 0,45 |
мантажныя работы
Савет: нават калі вы выконваеце ўстаноўку вентблоков сваімі рукамі, усё роўна рэкамендуецца скарыстацца паслугамі прафесійнага архітэктара. Ён зможа разлічыць аптымальную канструкцыю з улікам усіх асаблівасцяў будынка, што ў выніку дазволіць зэканоміць на матэрыялах і гарантуе высокую эфектыўнасць будучай вентыляцыйнай сістэмы.
Для выканання ўсіх неабходных работ спатрэбяцца два мантажніка і адзін такелажнік.

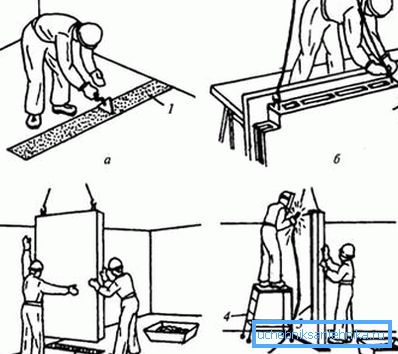

Інструкцыя іх дзейнасці выглядае так:
- Перш за ўсё патрабуецца зруш ўвесь магчымы смецце з ніжняй апоры, на якую будзе ажыццяўляцца ўстаноўка, каб пазбегнуць перакосаў і павялічыць адгезійныя паказчыкі.
- Затым паверхня змочваецца і зачыняецца спецыяльнай рамкай-заглушкай, якая дазволіць пазбегнуць пранікнення цэментавага раствора ў вентыляцыйныя каналы.

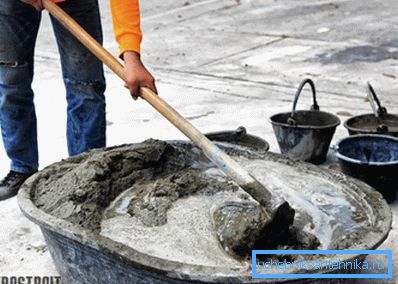

- Замешваецца раствор з цэменту і пяску ў суадносінах 1: 3.
Рада: рэкамендуецца выкарыстоўваць заводскую цэментава-пяшчаную сумесь, так як яна валодае больш высокім якасцю і дакладнымі прапорцыямі.
- Атрыманая аднастайная сумесь накладваецца на шаблон з дапамогай рыдлёўкі.
- Раствор расцягваецца кельняй па тарцы ніжэйлеглай вырабы, пасля чаго рамка прыбіраецца.
- Цяпер патрабуюцца паслугі такелажніка, які, аглядаючы блок, стропует яго і дазваляе вырабіць ўздым.
- Пададзены ў зону ўстаноўкі вентблок прымаюць мантажнікі і кантралююць, каб усе адтуліны супалі з папярэдняй секцыі, а тарцовыя часткі апусціліся строга на цэментавую ложак.
- Грунтвагай кантралюецца вертыкаль канструкцыі. Гэта вельмі важны момант, так як дапушчэнне драбнюткай памылкі можа прывесці да яе геаметрычнай прагрэсіі на блоках, устаноўленых у далейшым.
- З дапамогай лома ажыццяўляюцца неабходныя карэкціроўкі становішча вырабы.
- Далей ажыццяўляецца прыхваткамі закладных дэталяў зварачным апаратам да сценавым перагародкам. Сам блок падчас такога працэсу варта прытрымваць, каб пазбегнуць магчымых зрушэнняў.
- Канчатковым этапам адбываецца апрацоўка і ўшчыльненне гарызантальнага шва кельнямі, пасля чаго можна пераходзіць да наступнай секцыі.
заключэнне
Якасная правільна функцыянуе вентыляцыя неабходная ў кожным будынку. Без яе падвяргаецца небяспекі не толькі здароўе людзей, але і цэласнасць самой пабудовы. Бетонныя вентблоки дазваляюць рэалізаваць даўгавечную і надзейную сістэму (чытайце таксама артыкул Пашпарт вентыляцыйнай сістэмы: мэты атрымання, форма і нарматыўныя патрабаванні да сістэмы).
Сённяшні вытворца прапануе мноства варыяцый такіх вырабаў, адрознымі структурнымі асаблівасцямі, тэхнічнымі параметрамі і матэрыяламі вырабу. Вышэй прадстаўлены найбольш распаўсюджаныя з іх, а таксама з асаблівасці выканання мантажных работ.
Відэа ў гэтым артыкуле прадаставіць вашай увазе на разгляд дадатковую інфармацыю, якая мае непасрэднае дачыненне да выкладзеным матэрыялам.
Вентыляцыйныя блокі - лепшы варыянт стварэння вентыляцыі ў шматпавярховых дамах і прамысловых комплексах.
