Вентыляцыйныя каналы і паветраводы ў кватэрах і жылых дамах

Ні адно будаўніцтва жылога дома не абыходзіцца без мантажу і падключэння натуральнай або прымусовай сістэмы вентыляцыі. У шматпавярховых дамах для выдалення адпрацаванага паветра з жылога памяшкання ў атмасферу, часцей за ўсё ўжываюцца убудаваныя паветраводы з цэглы ці маналітнага бетону, якія ўсталёўваюцца адразу, у працэсе будаўніцтва дома. Пры засмечаных вентыляцыйнага стояка, або пры неабходнасці пераносу паветравода на іншае месца, выкарыстоўваюцца новыя металічныя або пластыкавыя прастакутныя вентыляцыйныя каналы, прызначаныя для вонкавага мантажу.

Правілы ўладкавання вентыляцыйных каналаў

Пры выкананні рамонтных або мантажных прац варта ведаць, што ўладкаванне новай, або пераабсталяванне дзеючай сістэмы вентыляцыі сваімі рукамі неабходна выконваць у строгай адпаведнасці з усталяванымі будаўнічымі нормамі і правіламі.

Для таго каб чытачу было прасцей разабрацца з гэтай нескладанай задачай, у гэтым артыкуле будзе прадстаўлены кароткі агляд, у якім апісаны галоўныя асаблівасці ўладкавання магістральных паветраводаў і вентыляцыйных каналаў у прыватных жылых дамах і кватэрах.

Разнавіднасці вентыляцыйных каналаў

Па сваіх канструктыўных асаблівасцях і па ўзаемнай размяшчэнню вентыляцыйных каналаў адносна апорных сцен будынка ўсё паветраводы можна ўмоўна падзяліць на некалькі тыпаў.

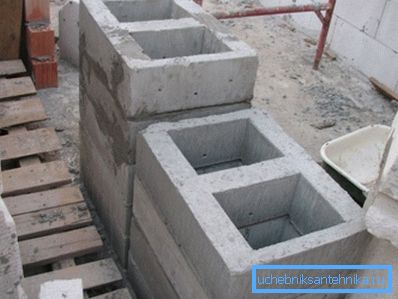

1. Убудаваныя вентыляцыйныя паветраводы прастакутнага або квадратнага папярочнага перасеку, як правіла, закладваюцца ў апорных сценах будынка ў працэсе яго будаўніцтва. Пры іх вырабе часцей за ўсё выкарыстоўваецца ручная мур вентыляцыйных каналаў з цэглы, або фарміраванне з адмысловых жалезабетонных блокаў, прызначаных для мантажу падобных сістэм.

1. Накладныя або падвесныя паветраводы часцей за ўсё ўяўляюць сабой плоскія каналы для вентыляцыі ў выглядзе зборных коробчатых канструкцый з ліставай ацынкаванай сталі. Мантаж і падключэнне падобных сістэм выконваецца пасля заканчэння будаўнічых і аздобных прац, а ў выпадку перапланіроўкі памяшкання - пасля заканчэння рэканструкцыі, па адмыслова распрацаваным тэхнічнаму праекту.

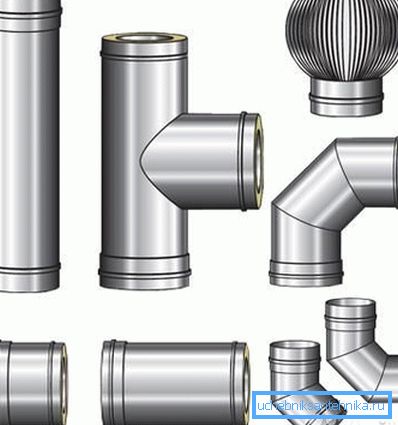

2. Вонкавыя ці іншымі словамі, прыстаўныя вентыляцыйныя каналы ўяўляюць сабой асобна якая стаіць будаўнічую канструкцыю, якая устанаўліваецца з вонкавага боку будынка. Такая сістэма можа быць выраблена з цэглы, маналітнага бетону, а таксама зборных металічных труб з ацынкаванай або нержавеючай сталі.

Савет! Воздуховодные каналы ў прыватных жылых дамах рэкамендуецца пракладваць паралельна пячному коміну, у непасрэднай блізкасці ад яго. Такое размяшчэнне, за кошт ўзыходзячага патоку цёплага паветра дазваляе істотна павялічыць цягу, а адпаведна палепшыць эфектыўнасць працы вентыляцыйнай сістэмы.

выбар матэрыялу

У цяперашні час для мантажу воздуховодных каналаў прапануецца вялікая колькасць разнастайных матэрыялаў, кошт якіх можа істотна адрознівацца, аднак правільны выбар, галоўным чынам, залежыць ад пэўных умоў будаўніцтва і спецыфікі выкарыстання таго ці іншага памяшкання.

1. Убудаваныя паветраводы з маналітнага бетону адрозніваюцца высокай трываласцю і даўгавечнасцю, простыя ў абслугоўванні, а акрамя таго, пры раўнамернай маналітнай заліванні, аказваюць невялікае супраціў руху паветранага патоку.

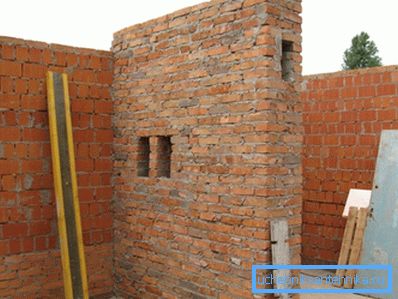

2. Полнотелый цэгла валодае падобнымі эксплуатацыйнымі ўласцівасцямі, аднак у большасці выпадкаў, цагляны мур вентыляцыйных каналаў можа ствараць турбулентныя завіхрэнні, што істотна зніжае цягу, таму яе рэкамендуецца выкарыстоўваць пры мантажы вентыляцыйных сістэм з прымусовай цыркуляцыяй паветра.

1. Металічныя і пластыкавыя каналы для вентыляцыі пазбаўленыя падобнага недахопу, аднак яны менш трывалыя, таму іх трэба засцерагаць ад знешняга механічнага ўздзеяння. Да таго ж усе металічныя вырабы (акрамя нержавеючай сталі) схільныя атмасфернай карозіі, таму маюць патрэбу ў дадатковай абароне ад вільгаці, якая ўзнікае ў выніку адукацыі кандэнсату.
2. Для ўстаноўкі ўнутр цаглянай ці бетоннай сцяны таксама выкарыстоўваюцца убудаваныя паветраводы з асбоцементной трубы. З пункту гледжання аэрадынамікі і эксплуатацыйных якасцяў, гэты матэрыял з'яўляецца найбольш прыдатным для мантажу ўбудаваных вентыляцыйных сістэм у працэсе будаўніцтва цаглянага ці маналітнага будынка.

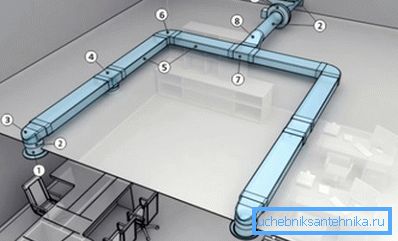

3. Для мантажу сістэмы вентыляцыі ў абмежаванай прасторы, напрыклад за падвеснымі столямі або за сценавымі панэлямі з гіпсакардону, добра падыходзяць плоскія вентыляцыйныя каналы невялікі таўшчыні, вырабленыя з пластыка або металу.

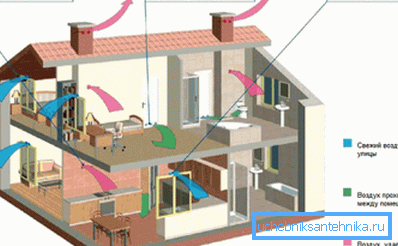

Савет! Пры самастойным мантажы безнапорныя вентыляцыі з натуральнай цыркуляцыяй паветра, рэкамендуецца выкарыстоўваць круглыя ​​пластыкавыя вентыляцыйныя каналы, паколькі яны, дзякуючы сваёй форме і гладкай унутранай паверхні, ствараюць мінімальнае супраціў руху паветра.

Самастойнае выраб паветравода

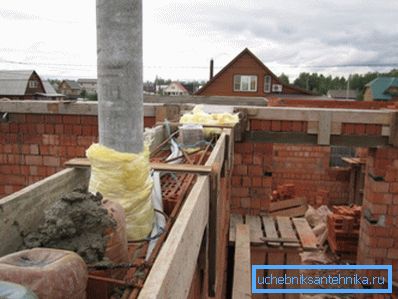

Як ужо гаварылася вышэй, для мантажу убудаванага паветравода лепш за ўсё выкарыстоўваць круглую асбоцементной трубу, таму далей будзе прадстаўлена пакрокавая інструкцыя па мантажы падобнага вентыляцыйнага канала ў апорнай сцяне з цаглянага мура.

1. Апорную цагляную сцяну таўшчынёй у паўтара цэглы выкладваць звычайным спосабам да ўзроўню размяшчэння вентыляцыйнага адтуліны.
2. У ніжняй частцы асбоцементной трубы выразаць пярэднюю сценку да восевай лініі, на вышыню 120 мм так, каб у яе тарцы ўтварылася прыступкавае акно.
3. На верхнюю плоскасць цаглянага мура ўсталяваць асбоцементной трубу выразаным акном ўнутр памяшкання, і часова замацаваць яе да будаўнічых канструкцый (калоны, бэлькі, потолочное перакрыцце) пры дапамозе вязальнага дроту.
4. Працягнуць цагляны мур тым жа спосабам, усталёўваючы цагліна на рабро спераду і ззаду асбоцементной трубы.
5. Такім чынам, трэба вывесці верхні тарэц асбоцементной трубы разам з навакольным яе цэглай на ўзровень, які размешчаны не ніжэй за верхняй частцы канька даху.

Савет! Для падлучэння гарызантальнага вентыляцыйнага канала да вертыкальнага стаяку на іншых паверхах, у патрэбным месцы асбоцементной трубы неабходна выразаць прамавугольнае або квадратнае акно, шырынёй роўнай яе дыяметру, і вышынёй не менш за 120 мм.

Нарматыўныя тэхнічныя патрабаванні

Пры самастойным выкананні мантажных прац неабходна абавязкова выконваць агульнапрынятыя нормы і правілы, якія датычацца ўладкавання вентыляцыйных сістэм, пры гэтым форма ўнутранага перасеку і памеры вентыляцыйных каналаў павінны строга адпавядаць патрабаванням нарматыўных дакументаў.

1. Валакавое вентыляцыйная адтуліна ў памяшканні павінна размяшчацца як мага бліжэй да столі, пры гэтым адлегласць ад верхняга краю да столі павінна быць не больш за 100 мм.

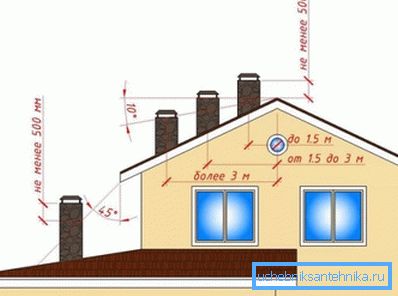

2. Пры размяшчэнні выхаднога адтуліны трубы на даху не далей 1500 мм ад канька даху, яго вышыня павінна знаходзіцца як мінімум на 500 мм вышэй канька.

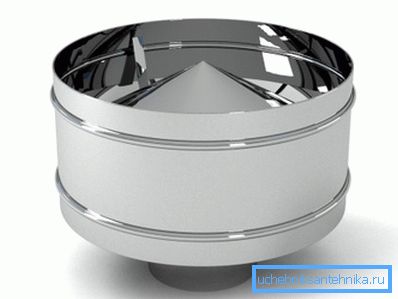

3. Для паляпшэння натуральнай цягі, і абароны слаба стояка ад атмасферных ападкаў яго выходную адтуліну павінна быць абсталявана адмысловым дэфлектарам з нержавеючай сталі.

1. Вертыкальныя стаякі з натуральнай цыркуляцыяй паветра павінны мець плошчу папярочнага перасеку не менш 140-180 см ?, што прыкладна адпавядае дыяметру трубы 120-150 мм.
2. Плошчу папярочнага перасеку вертыкальных стаякоў з прымусовай цыркуляцыяй паветра павінна быць не менш за 90-130 см ?, што адпавядае дыяметру круглай трубы 100-130 мм.
3. Усе вертыкальныя і гарызантальныя вентыляцыйныя каналы, якія праходзяць па лесвічных клетак, чердакам, або іншым неацяпляемым памяшканням, павінны мець цеплаізаляцыю з ліставога пенапалістырола або мінеральнай ваты, таўшчынёй не менш за 50 мм.
4. Для забеспячэння нармальнай цягі, у сістэмах з натуральнай або прымусовай цыркуляцыяй паветра, усе злучэнні павінны быць абсалютна герметычнымі, і не мець слядоў бачных пашкоджанняў.

заключэнне

Незалежна ад абранага матэрыялу і тэхналогіі вырабу, усе паветраводы і вентыляцыйныя каналы па БНіП 2.04.05-91 «Ацяпленне, вентыляцыя і кандыцыянаванне» павінны ў поўнай меры адпавядаць тэхнічным характарыстыкам, указаным у гэтым нарматыўным дакуменце.

Каб атрымаць больш падрабязную інфармацыю па гэтым пытанні, можна паглядзець відэа ў гэтым артыкуле ці пачытаць адпаведную нарматыўна-тэхнічную дакументацыю на нашым сайце.
