Вентыляцыйныя каналы ў прыватным доме: як сканструяваць

Пры распрацоўцы праекта і пабудове індывідуальнага жылля прадугледжваецца канструяванне мноства інжынерных сетак: электрычнай, вадаправоднай, каналізацыйнай і, натуральна, вентыляцыйнай. Ад апошняй шмат у чым залежыць камфортны мікраклімат у памяшканнях. Таму прылада вентыляцыйных каналаў у прыватным доме павінна праводзіцца ў строгай адпаведнасці з існуючымі нормамі і правіламі, пра якія пойдзе гаворка ніжэй.

Неабходнасць мантажу вентыляцыі

З праблемай мантажу эфектыўнай сістэмы вентылявання памяшканняў ўладальнікі ўласных катэджаў сутыкнуліся не так даўно. Раней невялікі вентыляцыйны канал у прыватным доме выдатна спраўляўся з ускладзенымі на яго задачамі. Бо сцены з цэглы і драўляныя вокны выдатна прапускалі паветра, які быў неабходны для ветрання.

Але ў сучасным будаўніцтве большай часткай выкарыстоўваюцца «недышащие» матэрыялы:

• палімерныя вокны, якія не дапускаюць з'яўлення шчылін і расколін;
• каркасныя канструкцыі, абароненыя поліэтыленавымі мембранамі;
• даху, абсталяваныя пара- і ветраахоўны плёнкамі.

Усе пералічаныя вышэй элементы будынка цалкам блакуюць натуральны паветраны ток. Як следства - падвышаная вільготнасць паветра, якая прыводзіць да з'яўлення кандэнсату на шкле, вільгаці на сценах і цвілі па кутах пакояў.

Звярніце ўвагу! З падобнымі праблемамі сутыкаюцца і жыхары старых дамоў, якія сваімі рукамі замянілі наяўныя ў іх драўляныя вокны на пластыкавыя і не парупіліся пра канструяванне прытокавых вентыляцыйных каналаў.

Элементы вентыляцыйнай сеткі

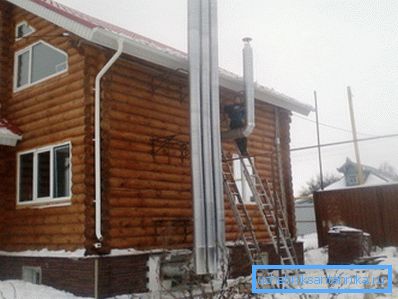

Цэнтральны выцяжной канал

Інструкцыя, якая рэгламентуе працэс будаўніцтва індывідуальных дамоў, абвяшчае, што канальная вентыляцыя для дома павінна быць прадугледжаная яшчэ на стадыі складання праектнай дакументацыі. Калі па якіх-небудзь прычынах гэта зроблена не было, уладкаваць сістэму паступлення і выдалення паветра можна і ў гатовым доме. Для гэтага выкарыстоўваюцца гатовыя вентыляцыйныя каналы.

Звярніце ўвагу! Кошт мантажу вентыляцыі ва ўжо збудаваным будынку можа быць нашмат вышэй, чым канструяванне гэтай інжынернай сеткі непасрэдна падчас будаўніцтва дома. У пераважнай большасці выпадкаў згаданы метад выкарыстоўваецца для абсталявання прытокава-выцяжныя каналамі старога, але капітальна рамантуецца дома.

Усталяваўшы вентыляцыйныя каналы, і, магчыма, дадатковае механічнае абсталяванне (вентылятары, рэкуператары, фільтры і гэтак далей) вы зможаце пазбегнуць негатыўных наступстваў, апісаных у папярэднім раздзеле.

Перад пачаткам мантажу цэнтральнага і перыферыйных паветраводаў, неабходна вызначыцца з тыпам сістэмы паветраабмену:

• натуральная - у сучасным прыватным доме мала эфектыўная, так як герметычныя аконныя сістэмы перашкаджаюць прытоку свежага паветра, а перапады тэмператур у халодную пару года зніжаюць эфектыўнасць цягі;
• прытокавая - падыходзіць для прыватных дамоў плошчай да 300 квадратных метраў;
• прытокава-выцяжная - найбольш эфектыўная сістэма, якая дазваляе, пры наяўнасці Рекуператор, не толькі вентыляваць ўсе памяшканні, але і ствараць у іх камфортную тэмпературу.

Усе яны, за выключэннем невялікіх нюансаў, канструююцца па адным прынцыпе, таму ніжэй будуць падрабязна асветлены асаблівасці ўстаноўкі вентканалаў для прытокавай сістэмы.

Звярніце ўвагу! Акрамя вентылявання жылых і дапаможных памяшканняў, неабходная і вентыляцыя каналізацыі ў прыватным доме. Для яе вырабу выкарыстоўваюцца адмысловыя разнавіднасці паветраводаў.

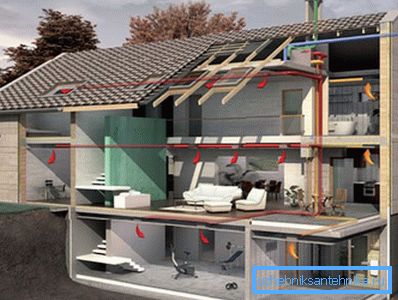

Ўладкаванне механічнай вентыляцыі

Сістэма прымусовага прытоку свежага паветра і выдалення забруджаных паветраных мас канструюецца паводле наступным прынцыпам:

1. На даху прыватнага дома (як правіла, у раёне кухні) ўсталёўваюцца два вентыляцыйных канала, якія будуць служыць асновай ўсёй будучай сістэмы. Адзін з іх служыць для ўсмоктвання паветра, другі - для яго выдалення з памяшканняў.
2. На выцяжной паветравод усталёўваецца электрычны вентылятар, абсталяваны электроннай сістэмай ўключэння і выключэнні. Пераключэнне рэжымаў працы вырабляецца на аснове інфармацыі, якую атрымліваюць ад знешніх датчыкаў, якія кантралююць вільготнасць і тэмпературу ў памяшканнях.
3. Ўваходы вентыляцыйных каналаў ўнутры памяшканняў павінны ўсталёўвацца так, каб які паступае паветра трапляў у жылыя памяшканні (спальню, гасціную), праходзіў праз калідор, кухню і санітарны блок, дзе трапляў у спецыяльна ўладкаваныя выцяжкі.

У выніку такой арганізацыі паветраных патокаў выключаецца трапленне якая ўтвараецца ў кухні вільгаці і непрыемных пахаў ў іншыя памяшканні дома.

Сістэма паступлення паветра

Як ужо згадвалася вышэй, пракласці вентыляцыйныя каналы ва ўжо пабудаваным доме вельмі праблематычна. У гэтым выпадку прыйдзецца альбо прабіваць адтуліны ў сценах, а гэта ў некаторых выпадках немагчыма, альбо мантаваць паветраводы адкрытым спосабам, што вельмі негатыўна адаб'ецца на інтэр'еры.

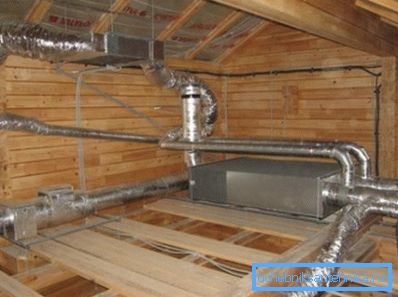

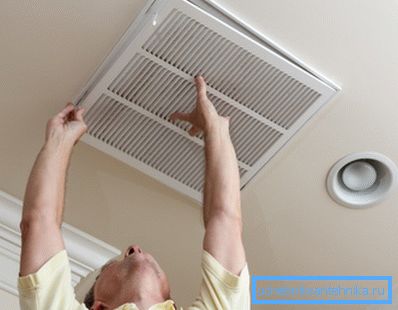

Найлепшы варыянт - сканструяваць сістэму паветраных каналаў на гарышчы, а іх выхады ўладкаваць на столі, замаскіраваўшы непрывабныя адтуліны дэкаратыўнымі рашоткамі.

Матэрыялам для ўладкавання вентыляцыі служаць гатовыя пластыкавыя або металлопластіковые вентыляцыйныя каналы падыходнага перасеку.

Яны бываюць:

• круглыя;
• прастакутныя.

Апошняя разнавіднасць пераважней, так як лягчэй усталёўваецца на месцы.

Акрамя таго, у працы вам спатрэбяцца:

• сеткі;
• клапана;
• раздымы;
• рашоткі і гэтак далей.

Каб змантаваныя вентыляцыйныя каналы працавалі з максімальнай аддачай, пры іх усталёўцы мэтазгодна кіравацца наступнымі парадамі:

1. У кожнай жылым пакоі лепш зрабіць два прытокавых канала, што дазволіць прапампаваць большы аб'ём паветра.
2. Перасек паветраных каналаў і магутнасць вентылятараў трэба разлічыць зыходзячы з плошчы памяшканняў.
3. Ўваходныя паветраводы павінны прысутнічаць толькі ў жылых памяшканнях, тады як ў дапаможных мантуецца выцяжная сістэма.

Выходныя паветраныя каналы

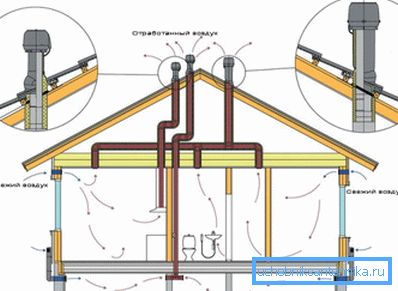

Цэнтральны канал, па якім з памяшканняў будзе выдаляцца забруджанае паветра, усталёўваецца на даху ў раёне кухні. Справа ў тым, што ў адрозненне ад прытокавых паветраводаў, выцяжная сістэма павінна быць як мага больш кароткай. Гэта дазволіць пазбегнуць адукацыі кандэнсату і іншых праблем, якія прыводзяць да парушэнняў функцыянавання вентыляцыйнай сеткі.

Звярніце ўвагу! Падобнае размяшчэнне трубы для выдалення паветра абумоўлена яшчэ і тым, што на кухні ўстаноўлена пліта, якая, як правіла, з'яўляецца крыніцай найбольшага колькасці шкодных прымешак.

Таксама варта ведаць, што выдаляны з памяшканняў паветра цяплей, чым паветраныя масы, якія знаходзяцца звонку. Таму абавязкова трэба паклапаціцца пра ўцяпленне вывадных каналаў, інакш ўнутры будзе кандэнсавацца вільгаць.

Акрамя цэнтральнай трубы ўсталёўваюцца перыферыйныя. Іх ўваходы мантуюцца над кухняй, ваннай і туалетам.

Для павышэння эфектыўнасці функцыянавання выцяжной вентыляцыі рэкамендуецца ўсталяваць у сістэму вентылятар. Выцяжка над газавай печчу і труба ацяпляльнага катла павінны ўваходзіць у паветраны канал пасля яго (для гэтага выкарыстоўваюцца урэзкі).

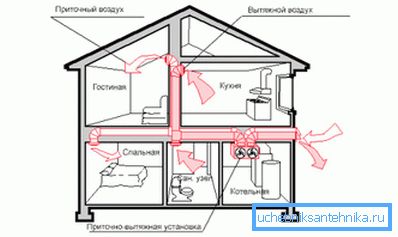

Паветраводы ў кацельні

Адной з асаблівасцяў прыватнага дома з'яўляецца наяўнасць катла, абаграваць памяшканне. Часта ён усталёўваецца на кухні, але часам для яго вылучаецца адмысловае памяшканне - кацельня. Яна таксама павінна быць абсталявана эфектыўнай сістэмай выдалення паветра, забруджанага прадуктамі гарэння.

Пры вырабе сістэмы вентылявання кацельні варта прытрымлівацца такіх правіл:

1. У пакоі устанаўліваецца два вентыляцыйных канала, якія выходзілі вонкі. Адзін з іх будзе служыць для выводзін прадуктаў гарэння, другі - для ачысткі паветра ўнутры памяшкання.
2. У канал, прызначаны для выдалення дыму, мантаваць вентылятар ня трэба. Ён будзе пастаянна выходзіць з ладу.
3. Газавая сумесь, якая выводзіцца праз вентыляцыйны канал, нашмат гарачае навакольнага паветра. Таму на сценках трубы можа ўвесь час утварацца вільгаць, негатыўна ўплывае на працу катла. Каб пазбегнуць гэтага, трубу трэба ўцяпліць мінеральнымі мацюкамі.
4. Вентыляцыйны канал, прызначаны для ветрання памяшкання, наадварот, пажадана абсталяваць вентылятарам, які можа круціцца ў абодвух напрамках. Гэта дазволіць павялічыць аб'ём паступае і выдалянага паветра.

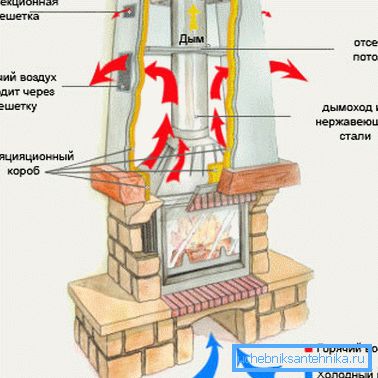

Вентыляцыя для каміна і печы

Калі ў якой-небудзь з жылых пакояў прадугледжана ўстаноўка каміна або печы на ​​цвёрдым паліве, варта прыняць дадатковыя меры па забеспячэнні падачы ў гэтае памяшканне чыстага паветра і выдаленні прадуктаў гарэння.

Гэта дазволяць стварыць найбольш спрыяльныя ўмовы для поўнага згарання дроў або вугалю, бо, як вядома, без кіслароду полымя не можа існаваць.

Акрамя таго, пры неэфектыўнай працы вентыляцыйнай сістэмы і недахопе кіслароду, падчас гарэння вылучаецца угарны газ і іншыя небяспечныя прадукты, якія, назапашваючыся ў памяшканні, могуць нанесці шкоду здароўю і, нават, прывесці да смяротнага зыходу.

Многія не заводзяць у пакой асобныя паветраводы, аддаючы перавагу адкрываць акно. Але ў гэтым выпадку вы сутыкнецеся з неэфектыўным выкарыстаннем цяпла, бо большая яго частка знікне пры шчылінных або залпавым ветранні.

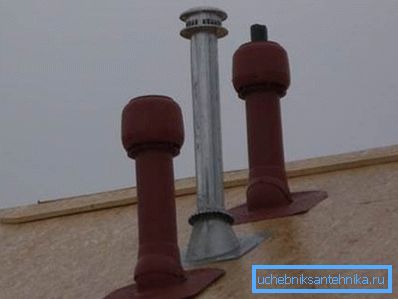

Мантаж паветраводаў на даху

Больш за ўсё праблем узнікае пры ўладкаванні высноў вентыляцыйных каналаў праз дахавае пакрыццё.

Каб не нарабіць ў чарапіцы або шыферу лішніх адтулін і пазбегнуць траплення на гарышча дажджавой вады, пры мантажы паветраных труб неабходна прытрымлівацца наступных саветаў:

1. Перад канструяваннем вентыляцыйнай сеткі пажадана скласці яе план з указаннем месцаў размяшчэння ўсіх паветраных каналаў, у тым ліку і кропак іх выхаду праз дах.
2. Для ўладкавання разгляданых вентканалаў, неабходна выкарыстоўваць спецыяльныя дэталі. У крайнім выпадку - трубу з нержавейкі з уцяпляльнікам.
3. Перад устаноўкай цэнтральнага канала мэтазгодна загадзя прарабіць у ёй усе неабходныя адтуліны, што спросціць далейшую працу па зборцы ўсёй вентыляцыйнай сістэмы.
4. Месца, дзе труба прымыкае да тых ці іншых элементаў канструкцыі, варта герметызаваць. Падыдзе любы сіліконавы склад або цэментавы раствор.

Савет! Пасля апрацоўкі стыкаў неабходна прыпыніць работы па мантажы вентыляцыі да поўнага зацвярдзення герметыка для труб. Цэнтральныя паветраныя каналы павінны стаяць строга вертыкальна, інакш існуе небяспека адукацыі вільгаці на ўнутранай паверхні труб.

Недахопы прымусовай вентыляцыі

Нягледзячы на ​​відавочныя плюсы, механічная вентыляцыя мае і некаторыя недахопы, пра якія варта ведаць:

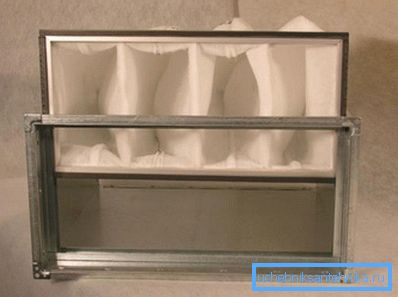

1. Сістэма ачысткі вентыляцыі, фільтруе паветра, хутка забіваецца пылам, што патрабуе пастаяннага тэхнічнага абслугоўвання.
2. Электрычнае абсталяванне (вентылятары, рэкуператары) спажывае электраэнергію, павялічваючы выдаткі на аплату камунальных паслуг.

Савет! Калі тэхнічныя ўмовы дазваляюць, мэтазгодна спыніцца на канструяванні натуральнай вентыляцыі, прадукцыйнасці якой хапае ў большасці выпадкаў.

выснову

Правільны выбар і ўстаноўка вентыляцыйных каналаў у прыватным доме - залог эфектыўнай і бесперабойнай працы вентыляцыйнай сістэмы. Больш падрабязна аб уладкаванні сістэм ветрання можна даведацца з відэа ў гэтым артыкуле.
