Вентыляцыйныя сістэмы: асноўная класіфікацыя, прынцып

З гэтага артыкула вы даведаецеся, як уладкованыя вентыляцыйныя сістэмы ў медыцынскіх установах і іх бытавыя аналагі. Акрамя таго, мы разгледзім, якая класіфікацыя сістэм, якія адказваюць за паветраабмен у памяшканні і які тып пераважны для ўжывання ў тых ці іншых умовах.

Гісторыя эксплуатацыі больш-менш эфектыўных схем вентыляцыі складае шматвяковай часовай прамежак. Бо яшчэ старажытныя рымляне мелі ўяўленне пра тое, што свежае паветра ў закрытых памяшканнях можна атрымліваць у патрэбнай колькасцi.

З тых часоў мінула нямала часу, а тэхналогіі развіваліся, ускладняліся і станавіліся больш эфектыўнымі. У выніку, на рынку прадстаўлена мноства рашэнняў, заснаваных на розных прынцыпах дзеяння і характарызуюцца рознымі параметрамі.

Што, і зыходзячы з якіх меркаванняў, выбраць з асартыменту прапанаваных тэхналогій?

Неабходнасць эфектыўнай і прадукцыйнай вентыляцыі

Перад тым як вырашыць, якое абсталяванне для вентыляцыйных сістэм актуальна ў тым ці іншым выпадку, разгледзім, па якім прынцыпе будуецца паветраабмен у закрытых памяшканнях і якая неабходнасць гэтых працэсаў.

Інструкцыя працы большай частцы схем паветраабмену будуецца на выцясненні адпрацаванага аб'ёму паветра свежым аб'ёмам.

Дзеянне адных сістэм заснавана на розніцы ціску паветра звонку і знутры будынка. Іншыя схемы функцыянуюць за кошт вентылятараў, якія выцягваюць адпрацаванае паветра вонкі, у той час як яму на замену звонку падаецца свежае паветра. І тая і іншая схема можа быць рэалізаваная сваімі рукамі ў доме або ў кватэры.

Такім чынам, мы вызначыліся з прынцыпам дзеяння, а цяпер вырашым, наколькі неабходная вентыляцыя закрытых памяшканняў і якія перавагі яна забяспечвае.

У працэсе эксплуатацыі тых ці іншых памяшканняў, у паветры назіраецца перавышаным ўзровень цяпла і вільгаці ў спалучэнні з малым колькасцю кіслароду. Акрамя таго, у адпрацаваным паветры назіралася перавышэнне канцэнтрацыя вуглякіслага газу і іншых нябачных воку забруджванняў. Яшчэ адным немалаважным тыпам забруджванняў з'яўляецца пыл, якая збіраецца ў закрытым памяшканні і мяркуе неабходнасць у своечасовым выводзінах.

Практычна ўсе вядомыя сёння тыпы вентыляцыйных сістэм прызначаныя для выводзін шкодных прымешак і для паляпшэння якасці паветра. Акрамя таго, прымяненне вентыляцыі заклікана забяспечыць аптымальныя санітарна-гігіенічныя ўмовы, уключаючы прымальную тэмпературу, вільготнасць і інтэнсіўнасць руху патокаў паветра.

Важна: Якасны паветраабмен у памяшканні забяспечваецца рэгулярным правядзеннем ППР вентыляцыйных сістэм.

Асноўная класіфікацыя схем прылады вентыляцыі

Нормы інтэнсіўнасці паветраабмену рэгламентуецца санітарнымі правіламі і нормамі (Сан Пін) і будаўнічымі правіламі і нормамі (БНіП).

Пры праектаванні вентыляцыйнай сістэмы ўлічваюцца наступныя параметры:

• прадукцыйнасць (перасоўванне паветра з разліку м? / ч);
• хуткасць патоку ў паветраводзе (м / с)
• працоўны ціск (Па);
• магутнасць каларыфера (кВт);
• максімальны ўзровень шуму (дб).

Сучасная класіфікацыя вентыляцыйных сістэм прадугледжвае дзяленне на тыпы ў адпаведнасці з наступнымі крытэрыямі:

• у адпаведнасці са спосабам перамяшчэння патокаў паветра - адрозніваецца вентыляцыя натуральнага (пасіўнага) і прымусовага (механічнага) тыпу;
• у адпаведнасці са спосабам арганізацыі - прытокавыя і выцяжныя;
• зыходзячы з асаблівасцяў канструктыўнага выканання - бесканальнай і канальныя;
• у адпаведнасці з прызначэннем - мясцовыя, общеобменные, аварыйныя і супрацьдымных.

Праектаванне і вытворчасць вентыляцыйных сістэм ажыццяўляецца зыходзячы з колькасці паветра ў разліку на аднаго чалавека ў гадзіну. Напрыклад, у дачыненні да параметраў бамбасховішчы расход паветра на чалавека складае каля 2,5 кубаметраў у гадзіну, тады як у офісным памяшканні гэтыя параметры павялічваюцца да 20 м ?.

Разгледзім пералічаныя мадыфікацыі вентыляцыйных сістэм падрабязней.

Натуральная і прымусовая схема вентыляцыі

Як ужо было сказана сучасныя сістэмы вентыляцыі падпадзяляюцца на натуральную і прымусовую мадыфікацыю.

У чым розніца і што больш падыходзіць для ўладкавання тых ці іншых закрытых памяшканняў?

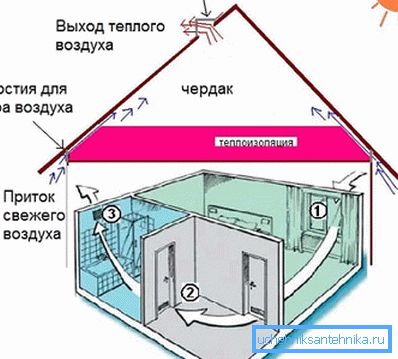

1. Натуральная вентыляцыя працуе за кошт розніцы ціску ўнутры і звонку аб'екта. Адпрацаванае паветра выводзіцца праз выцяжку, у той час як прыток ажыццяўляецца праз спецыяльныя прытокавыя патрубкі або праз няшчыльнасці ў прытворы вокнаў і дзвярэй.

Сістэмы натуральнага (пасіўнага) тыпу, у сваю чаргу, падзяляюцца на наступныя мадыфікацыі:

• Арганізаваная вентыляцыя - мяркуе прыладу паветраабмену з дапамогай спецыяльна падрыхтаваных прытокавых і выцяжных праёмаў. Такая сістэма дазваляе не толькі замяшчаць адпрацаванае паветра прытокавай, але і рэгуляваць пры гэтым інтэнсіўнасць праходжання патокаў.
• Неарганізаваны вентыляцыя мяркуе наяўнасць выцяжкі без прытокавага паветравода (яго функцыю будзе выконваць адкрытая фортачка або зазоры ў прытворы вокнаў і дзвярэй).

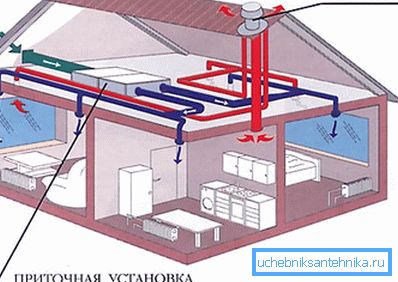

1. Механічная (прымусовае) вентыляцыя мяркуе перасоўванне паветра з дапамогай стварэння рознасці ціску з прымяненнем вентылятараў або эжекторов.

Схема больш эфектыўная, у параўнанні з пасіўнай разнавіднасцю, так як працуе незалежна ад кліматычных умоў звонку будынка.

Важна: За кошт прымянення спецыяльных электронных прылад, становіцца магчымай дыспетчарызацыя вентыляцыйных сістэм і аўтаматызаванае кіраванне ў спалучэнні з эфектыўным кантролем асноўных параметраў паветраабмену ў памяшканні.

Класіфікацыя сістэм па тыпу арганізацыі паветраабмену

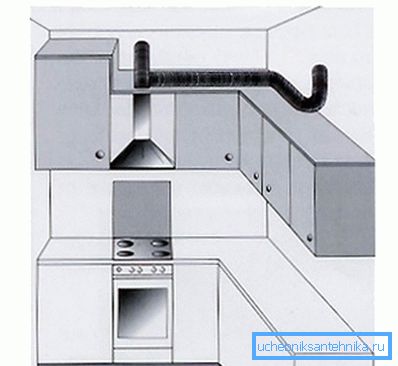

• мясцовая вентыляцыя - гэта прытокавая схема, пры якой паветра падаецца ў пэўныя зоны памяшкання, у той час як адпрацаваны паветра з гэтых участкаў адводзіцца. Характэрным прыкладам такой схемы рэалізацыі паветраабмену з'яўляецца кухонная выцяжка, устаноўленая над плітой.

Акрамя бытавога выкарыстання, такая схема знайшла шырокае прымяненне пры вентыляванне прамысловых памяшканняў, дзе неабходна адвесці забруджаны паветра ад таго ці іншага вытворчага ўчастка.

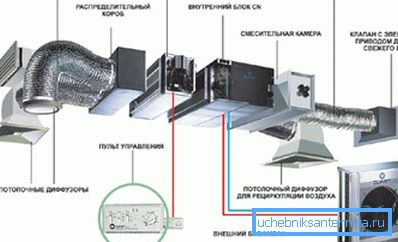

• Вентыляцыя общеобменного тыпу прызначана для аднолькава эфектыўнага падтрымання параметраў паветраабмену па ўсім памяшканні, незалежна ад яго параметраў.

Такія схемы часцей за ўсё ўжываюцца пры ўладкаванні офісных памяшканняў і гандлёвых плошчаў.

• супрацьдымных сістэмы ўсталёўваюцца ў рамках забеспячэння пажарнай бяспекі ў памяшканні.

Сістэмы дымоудаленія пры несанкцыянаваным узгаранні выводзяць вонкі прадукты згарання, дазваляючы людзям, якія знаходзяцца ў памяшканні, эвакуявацца і эвакуіраваць каштоўнае маёмасць, якое можа пацярпець пры пажары.

• Аварыйныя сістэмы вентыляцыі прымяняюцца ў тых памяшканнях, дзе ёсць падвышаная верагоднасць нечаканага выкіду шкодных або патэнцыйна небяспечных рэчываў у аб'ёмах перавышаюць нормы ГДК.

Аварыйная вентыляцыя адрозніваецца падвышанай прадукцыйнасцю і дазваляе выдаліць залішняя аб'ём газу ў лімітава сціснутыя тэрміны. Ўстаноўкі такога тыпу ўсталёўваюцца і эксплуатуюцца выключна на прамысловых аб'ектах.

Абсталяванне, якое выкарыстоўваецца ў сістэмах вентыляцыі

Абсталяванне і камплектуючыя для вентыляцыйных сістэм на рынку прадстаўлены шырокім асартыментам прылад, сярод якіх адзначым наступныя катэгорыі:

Вентылятары - механічныя прылады лопасцевага тыпу, нагнятаюць паветра ў вентыляцыйныя каналы.

У адпаведнасці з канструкцыйнымі і эксплуатацыйнымі асаблівасцямі, вентылятары падпадзяляюцца на наступныя мадыфікацыі:

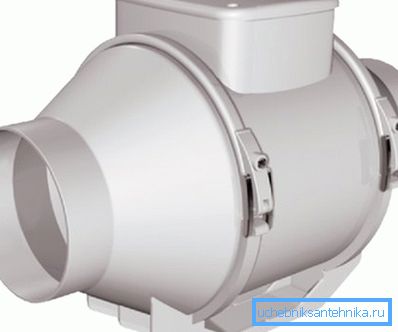

• канальныя (прастакутныя і круглыя);
• дыяметральныя (тангенцыйныя);
• аксіяльна (восевыя);
• радыяльныя (цэнтрабежныя);
• крышные.

Разгледзім асноўныя разнавіднасці гэтых прыладаў як мага больш падрабязна:

• Аксіяльна, ці як іх яшчэ называюць восевыя вентылятары, знайшлі прымяненне ў простых бытавых выцяжка.

Такія прылады адрознівае невысокі кошт. Канструкцыя ўяўляе сабой вонкавы кажух, усярэдзіне якога размешчаны электрарухавік і крыльчатка, якая прыводзіць у рух паветра. Нягледзячы на ​​прастату канструкцыі, вентылятары такога тыпу маюць больш высокі ККД, у параўнанні з аналагамі, уладкованымі інакш.

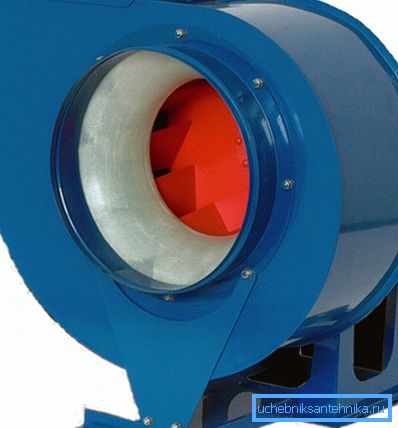

• Радыяльныя (цэнтрабежныя) вентылятары знайшлі шырокае прымяненне пры прыладзе сістэм прамысловага прызначэння. Гэтыя прылады характарызуюцца надзейнасцю і як следства працяглым рэсурсам.

Канструкцыя прылады ўяўляе сабой спіральны кажух і размешчаны ў ім лопастной шруба, які верціцца вакол сваёй восі. Шруба раскручвае струмень паветра, які пад дзеяннем цэнтрабежнай сілы адкідаецца ў паветравод.

• Тангенцыйныя (дыяметральныя) вентылятары - яшчэ адна разнавіднасць прамысловых установак. Прылада выглядае як закрытая канструкцыя з патрубкамі для ўваходу і выхаду паветранага патоку. Такія ўстаноўкі мантуюцца ў сістэмы кандыцыянавання і ў цеплавыя заслоны. Радзей агрэгат усталёўваецца ў разрыў паветравода.

Акрамя нагнетателей, у вентыляцыйных сістэмах прымяняюцца такія канструкцыйныя элементы як:

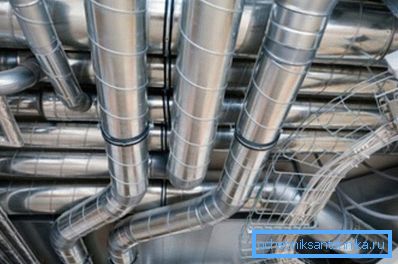

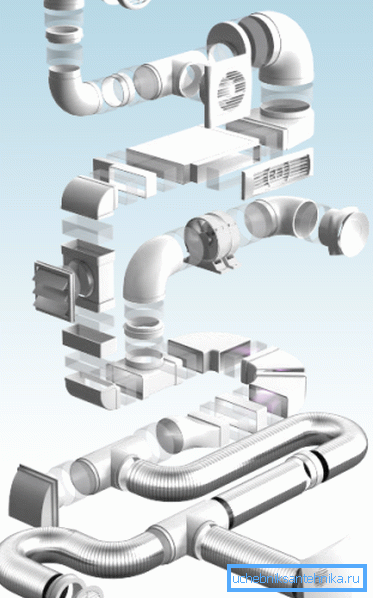

• Паветраводы - трубы з прастакутным ці круглым перасекам, злучаныя ў адзіную канструкцыю з дапамогай адводаў і спецыяльных мантажных прыстасаванняў.
• Профілі для вентыляцыйных сістэм - прадстаўляюць сабой металічныя накіроўвалыя з мантажнай перфарацыяй, на якіх мацуюцца ўсе кампаненты.
• Шумоглушители і гукаізалюючыя матэрыялы - прымяняюцца для зніжэння ўзроўню шуму пры эксплуатацыі сістэмы.
• Фільтры для вентыляцыйных сістэм - гэта шырокі пералік прыстасаванняў, якія ўсталёўваюцца на прытокава канале і перашкаджаюць пранікненню пылу і іншых забруджванняў у памяшканне.

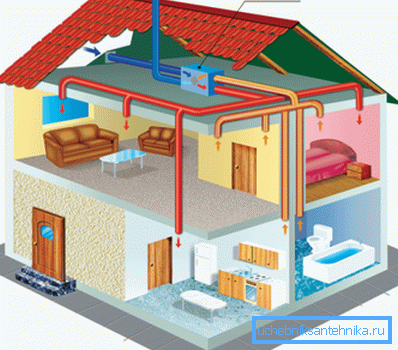

• Паветранагравальнікаў - могуць выкарыстоўвацца ў вентыляцыйных сістэмах і цалкам замяняць ацяпленне. Нароўні са звычайнымі награвальнікамі, у вентыляцыі ўсё часцей прымяняюцца рэкуператары, якія дазваляюць зрабіць таннейшым нагрэў паветра за кошт зніжэння расходу электраэнергіі.

выснову

Такім чынам, мы разгледзелі асаблівасці прылады вентыляцыйных сістэм. Больш за тое, мы высветлілі, якое абсталяванне прымяняецца пры рэалізацыі тых ці іншых схем. Гэтыя звесткі могуць быць ужытыя на практыцы, напрыклад, пры ўладкаванні вентыляцыі ў загарадным доме.

Засталіся якія-небудзь пытанні? Больш карыснай інфармацыі вы знойдзеце, паглядзеўшы відэа ў гэтым артыкуле.
