Вентыляцыйныя трубы - памер мае значэнне

Як правіла, пры самастойным праектаванні вентыляцыйнай сістэмы людзі не любяць асабліва ўскладняць задачу і падбіраюць памеры што называецца наўздагад. Звычайна дыяметр з запасам і на працы вентыляцыі гэта не асоба адбіваецца, але такі падыход інжынерам не да твару. Не лішнім будзе ведаць, як правільна трэба падбіраць вентыляцыйныя трубы.

Якой павінна быць вентыляцыйная труба

Вентыляцыя у параўнанні з іншымі сістэмамі, напрыклад, вадаправодам не будзе выпрабоўваць у ходзе эксплуатацыі значныя нагрузкі, а значыць, няма патрэбы ў значнай таўшчыні металу. Таму першым патрабаваннем да металічнага паветраводы можна назваць невялікую таўшчыню сценкі.

Другім важным параметрам лічыцца ўстойлівасць да карозіі. Усё ж такі ўзровень вільготнасці паветра, які праходзіць па каналах, досыць высокі, так што метал не павінен праз 6-12 месяцаў пакрыцца пластом іржы.

Ну, а самай важнай характарыстыкай можна лічыць дыяметр, ад гэтага наўпрост залежыць эфектыўнасць працы вентыляцыйнай сістэмы. Вентыляцыйная труба 120 мм мае плошчу перасеку 113,04 см², дыяметр, напрыклад, 75 мм - усяго 44,15 см². Зразумела, што калі плошчы перасеку адрозніваюцца ў 2,56 разы, то і аб'ём паветра за адзінку часу яны змогуць прапусціць розны (пры роўнай хуткасці патоку).

нарматыўная база

Асноўным паказчыкам, які выкарыстоўваецца пры падборы дыяметра паветравода, можна лічыць расход паветра ў адзінку часу. У БНіП 41-01-2003 запісаныя асноўныя патрабаванні да вентсистеме як з пункту гледжання прадуктыўнасці, так і па частцы геаметрычных памераў.

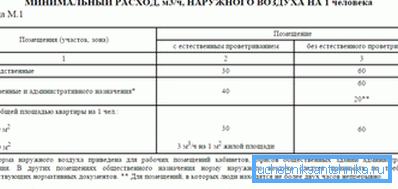

Напрыклад, згодна з гэтым нарматыве для жылога памяшкання прыток паветра павінен складаць (на 1-га чалавека):

• для памяшканняў з плошчай больш за 20 м² - альбо 30 м³/ Гадзіну, альбо не менш 0,35 паветраабмену, разлічанага, зыходзячы з усяго аб'ёму кватэры. Канчаткова пры разліках прымаецца большае значэнне;
• калі ж плошчу памяшкання не перавышае 20 м², то паветраабмен можна проста прыняць зыходзячы з сярэдняй велічыні 3 м³/ Гадзіну на 1 м² плошчы.

Гэта значыць праз пакой сярэдніх памераў (19-20 м²) У гадзіну вентыляцыя павінна забяспечыць цыркуляцыю парадку 60 м³. Малы тыпаразмер, напрыклад, вентыляцыйная труба 75 мм проста не справіцца з гэтай задачай.

Звярніце ўвагу! Тэарэтычна можна павялічыць аб'ём падаванага паветра нават праз малое перасек, дастаткова проста ўсталяваць магутны вентылятар. Але гэта прывядзе да вялікага павелічэнню хуткасці паветранага патоку. Наўрад ці ў кватэры патрэбныя скразнякі і скуголенні ветру ў вентыляцыі.

Той жа нарматыў (БНіП 41-01-2003) змяшчае і некаторыя патрабаванні па частцы памераў трубаправода.

Што тычыцца профільных паветраводаў, то арыентавацца трэба па большым баку:

• пры памеры да 250 мм таўшчыня сценкі павінна быць роўнай 0,5 мм;
• з ростам памераў да 1250 - 2000 мм таўшчыня сценкі павялічваецца да 0,9 мм;
• калі памер большай боку перавышае 2000 мм, то патрэбен дадатковы разлік па абгрунтаванні таўшчыні металу.

Калі свае абмежаванні і па частцы круглых вентканалаў:

• напрыклад, круглыя ​​вентыляцыйныя каналы дыяметрам менш за 200 мм дапускаецца выкарыстоўваць толькі калі таўшчыня сценкі не перавышае 0,5 мм. Нават калі вентыляцыйная труба 160 мм будзе мець таўшчыню сценкі 0,6 мм, строга вынікаючы нарматыве яе павінны замяніць. У прыватным будаўніцтве, вядома, такіх жорсткіх абмежаванняў няма;
• а вось у выпадку з буйным дыяметрам (ад 1800 да 2000 мм) таўшчыню сталі можна павялічыць да 1,4 мм. Гэта неабходна, каб паветравод проста не сагнуўся пад уласным вагой.

падбор паветравода

Пры вызначэнні памераў перасеку трэба ўлічваць і хуткасць руху паветра. Вентыляцыйны трубаправод, размешчаны ў кватэры, не павінен быць крыніцай пастаяннага шуму, а хуткасць патоку паветра, які паступае ў кватэру (тычыцца і прытокавых, і выцяжных каналаў) не павінна стаць прычынай дыскамфорту.

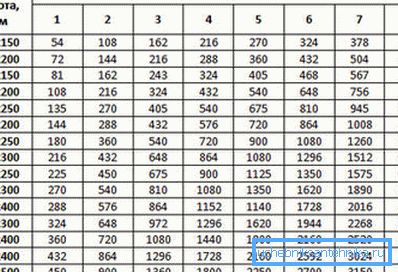

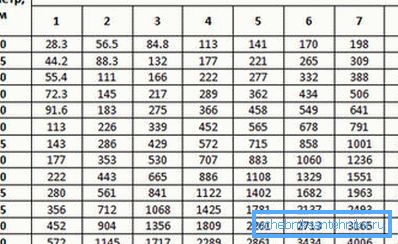

Па гэтай прычыне для розных участкаў вентыляцыйнай сістэмы ўводзяцца свае рэкамендаваныя паказчыкі хуткасці руху паветра, што моцна ўплывае на паветраабмен. Напрыклад, вентыляцыйная труба 200 мм дыяметрам пры хуткасці руху паветра 1,0 м / с зможа забяспечыць паветраабмен на ўзроўні 113 м³/ Гадзіну. Пры павелічэнні хуткасці да 1,5 м / с паветраабмен вырасце ў 1,5 разы - да 169,5 м³/ Гадзіну.

Пры гэтым многае залежыць ад спосабу цыркуляцыі паветра (натуральная або прымусовае). Так, для сістэм з натуральнай цыркуляцыяй максімальная хуткасць паветранага патоку можа даходзіць да 2 м / с (у шахтах), у паветраводах ў кватэрах паветраны паток рухаецца з меншай хуткасцю.

А вось калі вентыляцыйная труба ў прыватным доме дапоўненая канальным вентылятарам, то хуткасць патоку ўзрастае.

Так як роскід магутнасці вентылятараў досыць вялікі, даводзіцца арыентавацца на рэкамендаваныя значэння для розных участкаў сістэмы:

• на ўзроўні прытокавай кратаў хуткасць не павінна перавышаць 1 - 3 м / с;
• выцяжная рашотка - 1,5 - 3,0 м / с;
• размеркавальнік паветра - 1,5 - 2,0 м / с;
• бакавой канал - 4,0 - 5,0 м / с;
• магістральны вентканал - 6,0 - 8,0 м / с.

Парадак падбору перасеку паветравода

Інструкцыя па самастойнага падбору перасеку складаецца ўсяго з некалькіх пунктаў:

• перш трэба вызначыцца з нормай паветраабмену ў памяшканні;
• затым, задаўшыся пэўнай хуткасцю руху паветра, разлічваецца плошчу вентканал. Разлік вядзецца па формуле

Для таго, каб вызначыць дыяметр вентыляцыйнай трубы выкарыстоўваецца формула.

• бо пры падборы тыпавога памеру прыйшлося атрыманы вынік акругляць, то трэба праверыць наколькі змянілася хуткасць руху паветранага патоку. Проста з папярэдніх формул трэба вывесці выразы для вызначэння хуткасці

дзе а і b - памеры прастакутнага перасеку, м.

Што тычыцца паветраабмену, то можна выкарыстоўваць 2 падыходу для яго вызначэння, але калі разлікі выконваюцца сваімі рукамі, то часта проста задаюцца нормай 30 м³/ Гадзіну на 1 чалавека. У агульным выпадку магчымыя такія варыянты:

• з улікам кратнасці замены паветра ў памяшканні, у такім выпадку велічыня паветраабмену вызначаецца па формуле

дзе V - аб'ём памяшкання, м³/ Гадзіну;

n - норма кратнасці паветраабмену (як правіла, для жылых дамоў прымаецца ў межах 1-3).

• з улікам нормы паветраабмену на 1-га чалавека ў будынку (велічыня паветраабмену ў гэтым выпадку разгледжана ў пачатку артыкула).

Прыклад падбору памераў паветравода

Хай трэба падабраць памеры вентканал для забеспячэння выцяжкі ў пакоі памерам 4х5х3 м. У пакоі плануецца знаходжанне толькі 1-га чалавека на працягу доўгага часу.

Разлік праводзіцца ў такой паслядоўнасці:

• вызначаецца паветраабмен - у нашым выпадку можна задацца значэннем 60 м³/ Гадзіну (з разліку 3,0 м³/ Гадзіну на кожны 1,0 м² плошчы);
• прымаецца хуткасць руху паветра ў канале - можна спыніцца на значэнні 1,0 м / с;
• вызначаецца плошча перасеку A = 60 / (3600 • 1,0) = 166,67 см²;

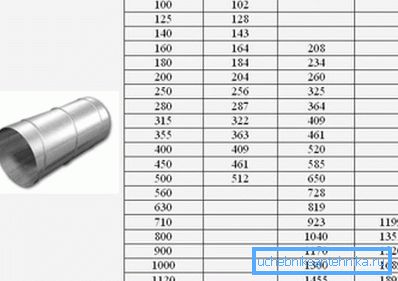

• падбіраецца адпаведны тыпаразмер. У нашым выпадку можна выбраць альбо круглы паветравод 140 мм (плошчу перасеку 154 см²), Альбо прастакутны перасек 100х200 мм (плошчу 200 см²);

• правяраецца хуткасць. Для круглага канала яна складзе v = 60 / (3600 • 0,0154) = 1,08 м / с, а для прастакутнага перасеку - v = 60 / (3600 • 0,0200) = 0,83 м / с. Абодва значэння знаходзяцца ў дапушчальных межах, так што вырашальным фактарам пры выбары можа стаць кошт і спосаб мантажу труб.

На што трэба звярнуць увагу пры выбары паветравода

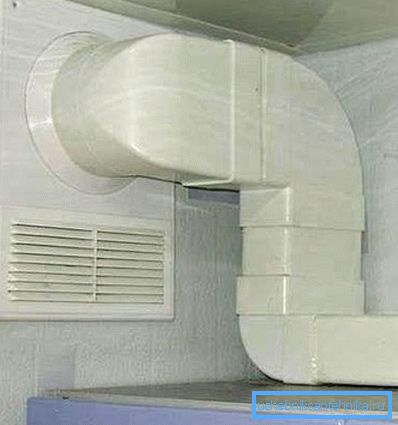

Пры выбары паветравода трэба ўлічваць не толькі разліковую частка, але і адразу задумацца аб зручнасці мантажу. У прыведзеным прыкладзе разліку падабраны паветравод з прыкладна аднолькавай прадукцыйнасцю, але ў выпадку з круглым сячэннем яго дыяметр складае 160 мм, а ў выпадку з прастакутным вышыня перасеку толькі 100 мм. Калі будзе выконвацца мантаж вентыляцыйных труб, эканомія 60 мм па вышыні можа быць вельмі важнай.

Акрамя гэтага, ўвага варта звярнуць на такія дробязі як:

• абарона ад шуму і ўцяпленне. Часам лепш набыць паветраводы з завадскім шумо і цеплаізаляцыйным пластом;

Звярніце ўвагу! Уцяпленне вентыляцыйных труб неабходна па той прычыне, што ўзімку паветра ў неутепленной трубаправодзе будзе занадта хутка астываць і ўзнікнуць праблемы з цягай.

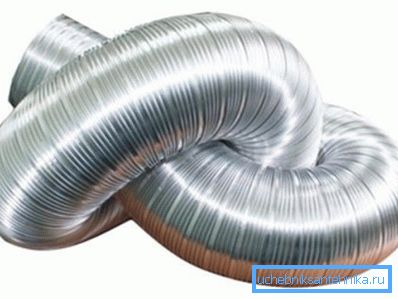

• калі ў некаторых месцах паветравод павінен часта выгінацца пад вялікімі кутамі, то можа быць апраўдана выкарыстанне гнуткай трубы. Такія паветраводы могуць выконвацца паўцвёрдымі (з алюмініевай фальгі, навитой на сталёвы каркас) і з ПВХ. Асноўная перавага, якое дае гнуткая вентыляцыйная труба - магчымасць плыўнага павароту (гэта дабратворна ўплывае на аэрадынаміку) і зніжэнне да мінімуму колькасці фасонных элементаў.

падвядзенне вынікаў

Закладам якаснай вентыляцыі можна назваць правільна складзены праект вентсистемы. Немалую ролю пры гэтым гуляе не толькі размяшчэнне паветраводаў, але і іх разлік (маецца на ўвазе падбор памераў перасеку). Прапанаваныя ў артыкуле рэкамендацыі дапамогуць пазбегнуць тыповых памылак пачаткоўцаў, а вентыляцыя кватэры будзе стабільна працаваць заўсёды.

На відэа ў гэтым артыкуле паказаны прыклад ужо змантаванай вентсистемы з прастакутных труб.
