Выпрабаванне вентыляцыі: тэстоўваныя велічыні і нарматыўныя

Як выглядае выпрабаванне вентыляцыйнай сістэмы? Якія параметры ацэньваюцца? Ці існуюць нейкія нарматыўныя дакументы, нармуюцца прылада вентыляцыйных сістэм і парадак іх праверкі?

Паспрабуем адказаць на гэтыя пытанні.

пералік дакументаў

З даволі шырокага пераліку дакументаў, якія маюць дачыненне да вентыляцыі, нам трэба будзе вывучыць два асноўных.

• У БНіП 3.05.01-85 выкладзены агульныя патрабаванні да прылады вентыляцыі.
• У ДАСТ 12.3.018-79 апісана тэхналогія, па якой праводзяцца аэрадынамічныя выпрабаванні вентыляцыйных сістэм.

Важна: акт комплекснага выпрабаванні сістэм вентыляцыі выдаецца на падставе як замераў фактычнай прадукцыйнасці сістэмы, так і візуальнага агляду са зверкай параметраў вентыляцыйнага абсталявання з заяўленымі.

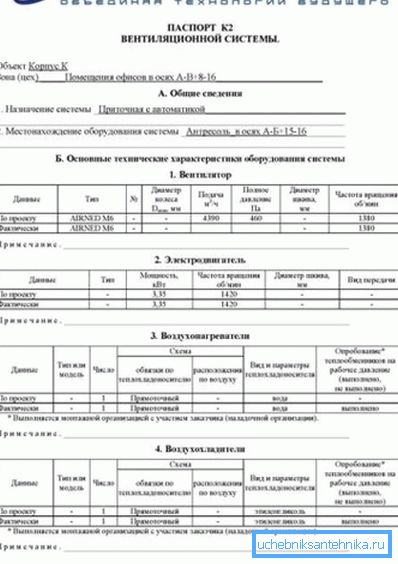

Па выніках выпрабаванняў ўладальніку выдаецца пашпарт вентыляцыі.

Навошта ён патрэбны?

• Пашпарт - гэта дакумент, афіцыйна рэгіструючы набытае вамі абсталяванне - нават у тым выпадку, калі на момант пакупкі яно не мела сертыфікатаў адпаведнасці расійскім стандартам.
• Акрамя таго, дакумент паслужыць важкім аргументам на любых спрэчках з органамі нагляду. Пры пажарах, задымленні і іншых непрыемнасцях ўладальнік заўсёды зможа даказаць, што іх прычынай ня з'яўлялася неадпаведнасць структуры і прадукцыйнасці вентыляцыйнай сістэмы дзеючым нормам.

Давайце звернемся да патрабаванняў нарматыўных дакументаў.

патрабаванні

БНіП 3.05.01-85

Паветраводы, у якіх магчыма выпадзенне расы, пракладваюцца з пастаянным ухілам да дрэнажы ў 1 - 1,5 см на метр даўжыні. Падоўжныя швы такіх корабаў размяшчаюцца толькі ў іх верхняй часткі (чытайце таксама артыкул Абследаванне вентыляцыі для своечасовага выяўлення непаладак і забруджванняў).

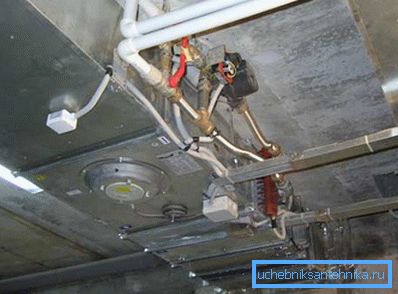

Пракладкі паміж фланцамі могуць выдавацца за межы фланца толькі вонкі.

Матэрыял пракладак таксама рэгламентуецца.

1. Пры тэмпературы паветра да 70С можна выкарыстоўваць паралон, пенорезину, шчыльныя гумовыя ўшчыльняльнікі або Мастычныя палімерны паляць.
2. Пры тэмпературы звыш 70С прымяняюцца азбеставы кардон або азбеставы паляць.

Нюанс: для вытворчасцяў, тэхналогія якіх мае на ўвазе забруджванне паветра кіслотнымі выпарэннямі, выкарыстоўваецца толькі кісластойкай гума.

Для герметызацыі раструбных злучэнняў могуць выкарыстоўвацца Герлен (герметызуецца стужка з резиноподобного матэрыялу), герметызавальныя масцікі і парніковай абшэўкі.

На фланцы павінны быць зацягнуты ўсе балты. Гайкі павінны знаходзіцца па адзін бок ад фланца; пры яго гарызантальным размяшчэнні гайкі, як правіла, знаходзяцца знізу. Інструкцыя звязана з банальнай бяспекай: ніт цяжэй гайкі і падчас падзення з вялікай вышыні здольны прычыніць больш сур'ёзныя траўмы.

Выпрабаванне сістэм вентыляцыі, сярод іншага, мае на ўвазе візуальную праверку кроку мацавання корабаў. Якім ён павінен быць?

Нюанс: пры вышыні столяў у будынку да 4 метраў мацаваць вертыкальныя вентыляцыйныя шахты рэкамендуецца ў перакрыцці.

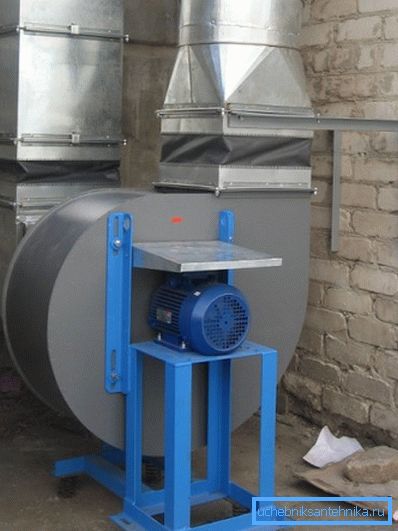

Паветраводы злучаюцца з вентылятарамі гнуткімі ўстаўкамі, якія перашкаджаюць перадачы вібрацыі.

Радыяльныя вентылятары павінны ўсталёўвацца на виброизолирующие падставы на анкерах. Самі виброизоляторы пры ўсталёўцы на падлогу або падмурак не патрабуюць мацавання, а вось да металаканструкцыях іх мацаваць неабходна.

Восі вентылятараў і электраматораў павінны быць строга сувосева або паралельнымі (у залежнасці ад спосабу перадачы круціць моманту).

Усе патэнцыйна небяспечныя элементы вентыляцыйнай сістэмы (муфты, рамяні, адкрытыя всасывать патрубкі) зачыняюцца ахоўнымі кажухамі і сеткамі.

ДАСТ 12.3.018-79

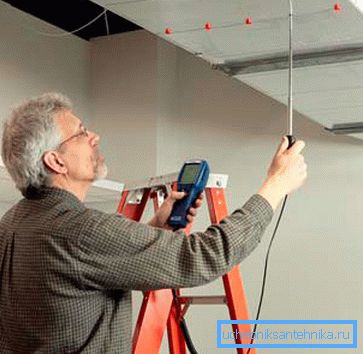

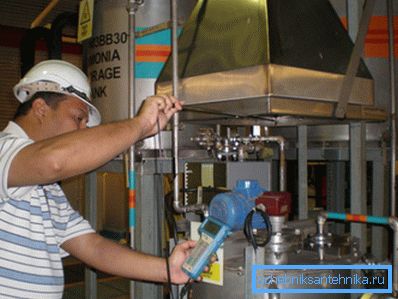

Як, згодна з дакументам, выконваюцца аэрадынамічныя выпрабаванні сістэм вентыляцыі?

пункту замераў

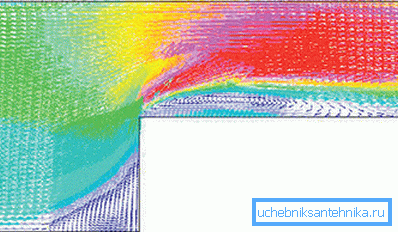

• Для замеру ціску і хуткасці патоку выбіраюцца перасеку, размешчаныя не бліжэй чым праз 6 гідраўлічных дыяметраў пасля кропкі абурэння патоку (павароту, клапана, рашоткі і г.д.) і не бліжэй чым за 2 гідраўлічных дыяметра да яе. Кошт невыканання гэтага правіла - сур'ёзныя скажэнні вынікаў вымярэння дзякуючы турбулентнасці.

Даведка: для круглага паветравода гідраўлічны дыяметр роўны ўнутраным дыяметры. Для прастакутнага ён разлічваецца як 2AB / (А + У), дзе А і В - боку ўнутранага перасеку кораба.

• Дапушчальна размяшчаць кропку вымярэння (мернае перасек) у месцы раптоўнага звужэння або пашырэння канала. Пры гэтым яго плошча бярэцца роўнай найменшай плошчы сячэння ў звужэнні.

апаратура

З дапамогай якога абсталявання праводзяцца індывідуальныя выпрабаванні сістэм вентыляцыі і кандыцыянавання паветра?

1. Камбінаваны прыёмнік ціску выкарыстоўваецца для вымярэння дынамічнага ціску ў патоку з хуткасцю звыш 5 м / с і статычнага ціску ў які ўсталяваўся струмені.
2. Прыёмнік поўнага ціску патрэбен, як і вынікае з назвы, для вымярэння поўнага ціску ў хуткіх (звыш 5 м / с) патоках.

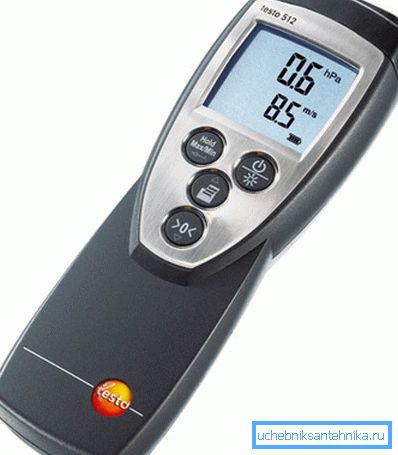

3. Дыферэнцыяльны манометр і тягомер прымяняюцца для вымярэнняў перападу ціску.

1. Анемометр (термоанемометр) - для вымярэння хуткасцяў павольных (да 5 м / с) патокаў паветра.
2. Барометр - для вымярэння ціску навакольнага асяроддзя. Гэта неабходна для таго, каб ацаніць прыток паветра пры якая працуе вентыляцыі.
3. Ртутны тэрмометр або термопара - для вымярэння тэмпературы паветра.
4. Психрометр - для вымярэння ўзроўню вільготнасці.

Нюанс: пры вымярэннях, якія праводзяцца ў пыльных патоках, канструкцыя прыбораў павінна прадугледжваць іх простую ачыстку - сваімі рукамі, з дапамогай шчоткі, або патокам сціснутага паветра ад кампрэсара.

парадак выпрабаванняў

Выпрабаванні праводзяцца не раней чым праз 15 хвілін пасля запуску вентыляцыі; за гэты час усе асноўныя параметры ціску, хуткасцяў, тэмператур і вільготнасці стабілізуюцца.

Што менавіта вымяраецца?

1. Ціск паветра ў памяшканні.
2. Тэмпература ў паветраводзе.
3. Тэмпература ў памяшканні.
4. Дынамічнае ціск патоку.

1. Статычнае ціск у той жа кропцы патоку.
2. Поўнае ціск у той жа кропцы.
3. Час, якое анемометр знаходзіцца ў плоскасці мернага перасеку патоку, і змена яго паказанняў.

бяспеку

Патрабаванне, звязанае з бяспекай, толькі адно: працэс вымярэнняў не павінен прыводзіць да адукацыі небяспечных для здароўя або выбухованебяспечных канцэнтрацый газаў.

дакументаванне

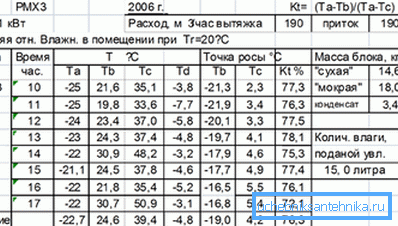

На падставе праведзеных вымярэнняў і іх апрацоўкі складаецца пратакол аэрадынамічных выпрабаванняў вентыляцыі, куды заносяцца ўсе знятыя параметры. Акрамя пратакалявання вымярэнняў, акт індывідуальнага выпрабаванні абсталявання вентыляцыі ўключае вынікі візуальнага агляду і зверкі рэальных характарыстык абсталявання з заяўленымі.

Актированию падлягаюць:

• для вентылятара - тып, дыяметр крыльчаткі, прадукцыйнасць і поўнае ціск патоку, абароты і дыяметр шківа.
• для электраматора - тып, магутнасць, абароты, спосаб перадачы круціць моманту і дыяметр шківа.
• Для кандыцыянераў і нагревателей - тып, схема цыркуляцыі цепланосбіта, яго выгляд і вынікі выпрабаванняў рабочым ціскам.
• для фільтраў - прапускная здольнасць, працэнт ўлоўлівання і падзенне ціску.
• для ўвільгатняльнікоў - тып, выдатак паветра, ціск перад распыляльнікам, абароты і дыяметр колы распыляльніка і магутнасць матора.

Акт выпрабаванні вентыляцыйнай сістэмы пры захаванні ўсіх тэхнічных патрабаванняў і адхіленні рэальных характарыстык ад праекта не больш чым на + 10% служыць падставай для выдачы пашпарта вентыляцыі.

заключэнне

Спадзяемся, што маглі адказаць на назапашаныя ў чытача пытанні ў галіне нарматыўных патрабаванняў і парадку выпрабаванняў (см.также артыкул Аўтаматыка для вентыляцыі: функцыі, асаблівасці, магчымасці).

Як заўсёды, відэа ў гэтым артыкуле прапануе дадатковую інфармацыю. Поспехаў!
