Выраб вентыляцыі ў прыватным доме: асаблівасці працэсу

Для прыватных і шматпавярховых жылых дамоў, вытворчых і грамадскіх будынкаў, школ, дзіцячых садоў і лячэбных устаноў выраб сістэмы вентыляцыі адбываецца па адным і тым жа прынцыпе і з аднолькавых матэрыялаў, калі справа тычыцца металу. Асноўную частку гэтых канструкцый складаюць паветраводы, якія робяцца на спецыяльных станках ў асноўным з ацынкаванай ліставай сталі і алюмініевых сплаваў (такія трубы ў невялікіх колькасцях таксама можна вырабіць саматужным спосабам).

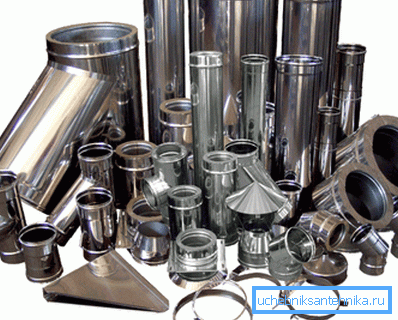

Выраб паветраводаў вентыляцыі з металічных труб

Акрамя жорсткіх труб робяць яшчэ і гафрыраваныя, а таксама вырабляюць прытокава-выцяжныя парасоны і шчыліны, траякі і кутнія фітынгі для паваротаў. Пра ўсё гэта ніжэй, а ў дапамогу - відэа ў гэтым артыкуле.

вентыляцыя

Заўвага. Вентыляцыйныя сістэмы могуць быць прытокавай, выцяжныя і прытокава-выцяжныя, кожная з якіх можа быць альбо натуральнай, альбо механічнай (прымусовай). Акрамя таго, прытокавыя і выцяжныя сістэмы могуць быць агульнага або мясцовага прызначэння. Другі варыянт часцей за ўсё выкарыстоўваецца на вытворчасці, так як кошт на энергазатраты ў дадзеным выпадку значна ніжэй.

станкі

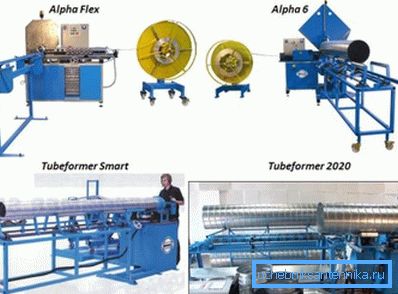

SPIRO Tubeformer 2020

Tubeformer 2020 ўяўляе сабой спіральна-навивной табар, выраблены швейцарскай кампаніяй SPIRO (кошт адпаведная якасці прадукцыі) для вытворчасці паветраводаў буйнога памеру, як для патрэбаў паветраабмену, так і для вырабу пенополиуретановых абалонак для шахтаў і мастоў.

Дыяпазон перасеку вырабляюцца труб вагаецца ад 80 мм да 2000 мм, з таўшчынёй сценак ад 0,4 мм да 2,0 мм, але даўжыня прадукцыі пры гэтым не абмяжоўваецца. Станок спажывае 11кВт, 3380В і 50Гц электраэнергіі.

SPIRO Tubeformer 1602 PRO

Tubeformer 1602 PRO уяўляе сабой спіральна-навивной табар, выраблены швейцарскай кампаніяй SPIRO для вырабу паветраводаў буйнога памеру, як для патрэбаў паветраабмену, так і для вырабу пенополиуретановых абалонак для шахтаў і мастоў.

Дыяпазон перасеку вырабляюцца труб вагаецца ад 80 мм да 1600 мм, з таўшчынёй сценак ад 0,4 мм да 1,5 мм, але даўжыня прадукцыі пры гэтым не абмяжоўваецца. Станок спажывае 15кВт, 3380В і 50Гц электраэнергіі.

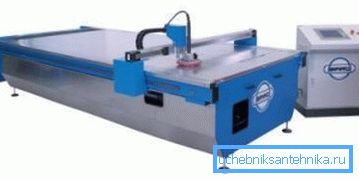

SPIRO Plasmacutter Florett

Plasmacutter Florett - гэта станок плазменнай рэзкі з шырокім спектрам ліставога металу, вырабляны кампаніяй SPIRO і абсталяваны кампутарнай праграмай кіравання, якую наладжваюць сваімі рукамі для забеспячэння трохмернага мадэлявання дэталяў, у прыватнасці выцяжных парасонаў, шчылін і розных (круглых, авальных, прастакутных) фітынгаў.

Працоўны стол дадзенай мадэлі мае 30001500 мм, на агульнай паверхні 39902140 мм, траверс, з хуткасцю руху 40 мм / мін і дакладнасцю рэзу да 0,5 мм. Пры гэтым AC Servo 4000И, 50 / 60Гц і 2,5кВА, а Plasma 60А, 230 / 400В, 3 Phases 11кВА, з агульнай масай 780кг.

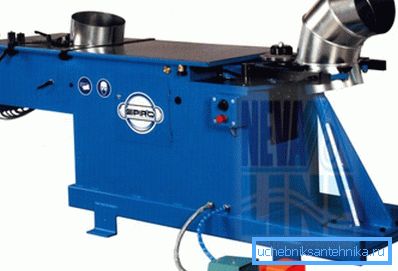

SPIRO Gorelocker COMBI T

Gorelocker COMBI T, як на фота ўверсе - гэта станок для вырабу сегментных адводаў і іншых фасонных вырабаў зроблены швейцарскай кампаніяй SPIRO і ў дадзенай вобласці прызнаны лідэрам сярод вытворцаў такога абсталявання.

Дыяметр адводаў мае ад 125 мм да 1250 мм пры таўшчыні сценкі ад 0,4 мм да 1,5 мм для чорнай сталі, ад 0,4 мм да 1,0 мм для нержавеючай, ад 0,4 мм да 1,5 мм для алюмінія і ад 0,4 мм да 1,25 мм для медзі. Параметры электрасеткі 5кВА / 400В / 50Гц, 3 фазы.

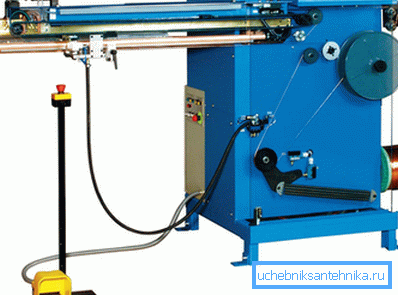

SPIRO Stitchwelder 1000/1270/1540

Stitchwelder 1000/1270/1540 - гэта станкі шовной зваркі выдатнай якасці, што вырабляюцца швейцарскай кампаніяй SPIRO і іх выкарыстоўваюць для зварвання труб без пашкоджання асабовай часткі апрацоўванага металу. Гэта дазваляе не звяртацца да герметычнай афарбоўцы вырабаў.

У залежнасці ад мадыфікацыі агрэгата 1000/1270/1540 даўжыня зварваюць шва можа быць 50/1000 / 50-1270 / 50-1500 мм, нахлеста 6/8/8 мм адпаведна, пры таўшчыні металу 0,4-1,0 мм, дыяметры нарыхтоўкі 75-1000 мм. Дыяметр меднай дроту з круглым перасекам для зварвання 2,0 мм, а хуткасць зварвання шва ад 3м / мін да 1212м / мін (інструкцыя для выбару рэжыму прыкладаецца).

Круглае і прастакутны перасек

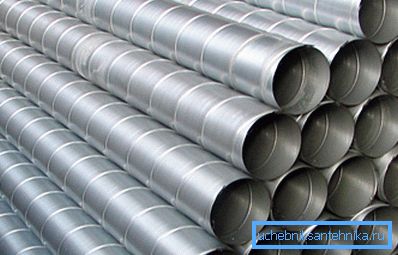

круглыя ​​паветраводы
  • На прамысловых прадпрыемствах, як правіла, выкарыстоўваюцца менавіта круглы перасек вентыляцыі - выраб вентыляцыйных паветраводаў такога перасеку паніжае аэрадынамічны супраціў пры транспартоўцы паветра ў каналах, а таксама, што вельмі важна, значна паніжае ўзровень шуму. На ізаляцыю такой прадукцыі альбо наогул не затрачваецца сродкаў, альбо яна мінімальная, што ў абодвух выпадках эканоміць бюджэт прадпрыемства або арганізацыі. Для працы ўсёй сістэмы не патрэбныя занадта магутныя рухавікі для вентылятараў, такім чынам, эканамічны эфект назіраецца і з гэтага боку.
  • Шчыльнасць стыкаў такіх вентыляцыйных паветраводаў вельмі высокая, што забяспечвае мінімальную уцечку паветра, такім чынам, гэта памяншае цепластраты. Калі кампанія, якая вырабляе такое абсталяванне валодае поўным наборам усіх станкоў (у гэтым артыкуле пералічаныя толькі асноўныя з іх), то вы можаце замовіць сістэму любой складанасці.

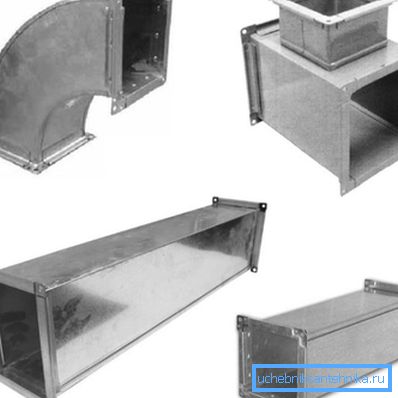

Прастакутныя паветраводы і фітынгі
  • Асноўным перавагай прамавугольніка перад кругам з'яўляецца яго меншая вышыня пры аднолькавай плошчы перасеку, таму, прадукцыю з квадратным перасекам часцей за ўсё выкарыстоўваюць для мантажу ў невысокіх памяшканнях. Да таго ж, прастакутнік лягчэй размясціць у дэкаратыўным корабе меншых памераў.

Заўвага. Для мантажу вентыляцыі ў прыватным доме звычайна ўжываюць прастакутныя паветраводы, хоць некаторыя элементы могуць быць круглымі, напрыклад, злучэнне кухоннай выцяжкі з вентыляцыйным акном.

заключэнне

У заключэнне можна сказаць некалькі слоў пра выраб вентыляцыйных рашотак. Яны могуць быць жорсткімі і рэгуляванымі, з аднымі або двума радамі жалюзі або засаўкай. Вырабляюцца з пластыка, ацынкаванай сталі і алюмініевых сплаваў.
