Выцяжная вентыляцыя дома якой яе выгляд выбраць і пісьменна

Многія з нас, будуючы ўласнае жыллё, вялікую ўвагу надаюць ўцяпленні хаты. Старанна ізалююць яго, герметызуюць нават найменшыя шчыліны, ставяць пластыкавыя вокны і пр. У выніку потым выяўляецца, што ў пакоях паветра затхлы, пастаянна прысутнічаюць непрыемныя пахі і вільгаць.

Звярніце ўвагу! Не варта забываць, што ў пакоях мы не толькі жывем, але і дыхаем. Камфортнае жыццё вам забяспечыць толькі правільнае прылада выцяжной вентыляцыі ў прыватным доме ці шматпавярховым.

Усе тыпы вентыляцыі

Вентыляцыйныя сістэмы класіфікуюцца па трох групах:

• прызначэнню;
• ўвазе стымул перамяшчэння паветраных патокаў;
• спосабу перамяшчэння паветра.

Зыходзячы з функцый, вентыляцыя можа быць:

• прытокавай;
• выцяжной;
• рециркуляционной (рекупационной) - у гэтым выпадку пры падачы чыстага паветра, у яго падмешваецца некаторы аб'ём нагрэтага выцяжнога патоку.

Па спосабе перамяшчэння патокаў сістэмы бываюць:

• безканальными - паветра паступае праз дзверы і вокны;
• канальнымі - патокі перасоўваюцца па сетцы паветраводаў.

Па заахвочвальным сіле сістэмы дзеляць на:

• натуральныя;
• механічныя.

У першым выпадку паветра перамяшчаецца дзякуючы законах прыроды. У другім - толькі пасля пачатку працы вентылятара.

Па канструктыўных асаблівасцях інструкцыя падзяляе вентыляцыю на тры тыпу:

• натуральную;
• прытокава-выцяжную (прымусовую);
• змешаную, (натуральную з прымусовым выцягваннем).

аптымальны выбар

Каб вызначыць аптымальнасць прымянення той ці іншай сістэмы, улічваюцца такія ўмовы: памер будынка, яго матэрыял і ступень чысціні атмасферы.

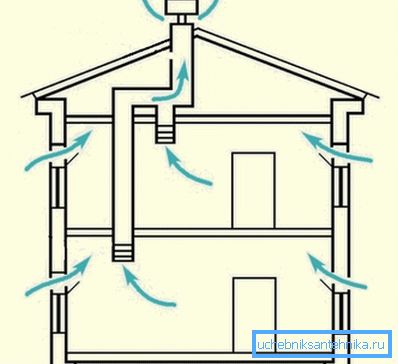

1. Вентыляцыя натуральная выдатна падыдзе для невялікай хаткі, пабудаванага ў раёне з чыстай атмасферай. Яна лепш за ўсё падыходзіць для пабудоў з саману, цэглы, бярвення, бруса, Пено, газа-і шлакаблокаў, керамзітабетону.

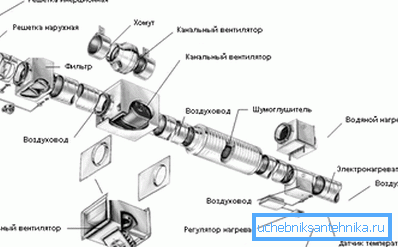

2. Механічная прытокава-выцяжная вентыляцыя ў прыватным доме аптымальная, калі ён вялікі альбо размешчаны ў мясцовасці з атмасферным забруджваннем. Гэтая сістэма забяспечыць пакоя дастатковым аб'ёмам паветра і ачысьціць яго дзякуючы дадаткова убудаванай фільтрацыі.

Такая вентыляцыя лепш за ўсё падыходзіць для будынкаў з панэляў 3D, сота, SIP, МДМ, полистеролбетона, «канадскіх» каркасных дамоў.

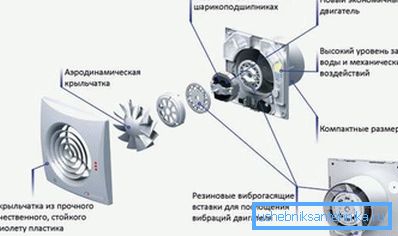

1. Калі натуральны тып вентыляцыі не можа спраўляцца цалкам са сваёй задачай, дапаможа ўстаноўка змешанага аналага. Яе мантаж вырабляюць толькі ў пакоях з моцна забруджаным паветрам ці дзе асядае кандэнсат. Гэта прыбіральні, ванныя, кухні, падвалы, склепа, кацельні.

планаванне сістэмы

Прылада вентыляцыі можна разбіць на некалькі стадый.

этапы ўладкавання

1. Разлік аб'ёму паветранага абмену. У яго ходзе варта вылічыць, колькі прытокава паветра, згодна з санітарным патрабаванням, патрабуецца будынку.
2. Вызначэнне дыяметра / перасеку каналаў. Ад гэтага будзе залежаць эфектыўнасць сістэмы.
3. Выбар разнавіднасці вентыляцыі.
4. Вызначэнне кропак для вываду / плота паветра і месцаў для ўстаноўкі абсталявання.

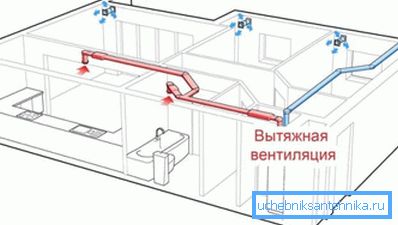

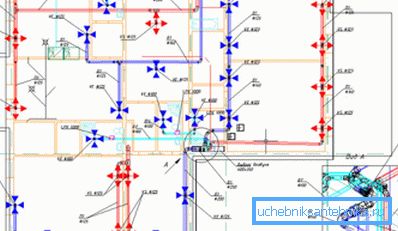

5. Далей складаецца схема прытокава-выцяжной вентыляцыі дома.
6. Ўладкаванне вентыляцыі.

Варта памятаць, што камфортнасць пражывання ў хаце залежыць ад пастаяннага прытоку вулічнага паветра, пры аптымальнай хуткасці перамяшчэння патокаў.

Звярніце ўвагу! Некаторыя ўладальнікі жылля, жадаючы праветрываць яго па максімуму, ставяць занадта магутную вентыляцыю з вентылятарам, не ўлічваючы плошчу пакояў. Такі паветраабмен забірае занадта шмат цяпла з будынка і пераахалоджвацца яго.

Любая з вентыляцыйных сістэм валодае сваёй нормай аб'ёмнай хуткасці паветраных патокаў. Калі яны натуральныя - велічыня роўная да 1 м? у гадзіну, калі прымусовыя - 3/5 м ?. Нярэдка абысціся без выкарыстання прымусовай канструкцыі нельга.

Напрыклад, калі ў памяшканнях невялікая хуткасць перамяшчэння паветраных патокаў, а зрабіць перасек паветраводаў больш немагчыма.

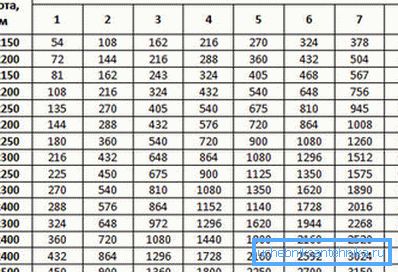

1. Пры сістэме натуральнай, каб прапускаць аб'ём паветра ў 300 м? за гадзіну, неабходныя вентыляцыйныя каналы перасекам 250? 400 альбо дыяметрам 350 мм.
2. Што датычыцца прымянення механічнага аналага можна абмежавацца паветраводам з бакамі 160? 200 альбо дыяметрам 200 мм.

Разлік вентылявання дома

Самыя важныя дадзеныя, якія аказваюць уплыў на разлік вентыляцыі:

• колькасць пастаянных жыхароў у доме;
• плошча будынка;
• колькасць паветра ва ўсіх пакоях.

Акрамя гэтага трэба памятаць, што многія бытавыя прыборы, напрыклад печы, газплиты, выпальваюць кісларод у паветры. Пры разліках варта ўлічыць і тое, у якіх пакоях трэба самае хуткае абнаўленне паветра.

Праектуюцца вентыляцыйныя сістэмы, згодна з дзяржаўным санітарным і інжынерна-тэхнічным нормам, агучаных у БНіП, Дастаў, СанПіН, ДБНах. Найбольш распаўсюджаныя разлікі па плошчы, санітарным патрабаванням або кратнасці паветраабмену.

Найбольш простыя вылічэнні па плошчы памяшканняў.

1. Яны ўжываюцца для падліку аб'ёму паветраабмену ў жылых будынках.
2. Тут ўлічваецца тое, што па санітарных нормах у жылых пакоях трэба на 1 іх метр квадратны падаваць 3 м? у гадзіну вулічнага паветра.
3. Такі разлік не ўлічвае колькасць пастаянных жыхароў. Для яго ажыццяўлення трэба памножыць агульную плошчу пакояў у доме на санітарную норму паветраабмену.

Вылічэнні па кратнасці значна складаней першага спосабу.

Звярніце ўвагу! Гэты метад выкарыстоўвае некалькі тыпаў дадзеных і ўжываецца толькі прафесіяналамі. Вынік разлікаў - гэта кратнасць паветраабмену, якая паказвае, колькі разоў за гадзіну адпрацаванае паветра замяняецца цалкам вулічным. Пры вылічэннях для розных па прызначэнні пакояў прымяняюцца розныя нормы.

Пры праектаванні па санітарным патрабаванням, акрамя кратнасці паветраабмену, выкарыстоўваюцца і нормы (у м? У гадзіну) на аднаго сталага жыхара. Гэты разлік таксама падзяляецца для розных тыпаў памяшканняў. У выніку ўсе вылічаныя лічбы сумуюцца, вынікам служыць значэнне патрабаванага паветраабмену.

Падбор перасеку паветравода

Пасля разліку паветранага абмену, варта абраць сваімі рукамі схему сістэмы і ажыццявіць разлік яе каналаў.

1. Вытворцы выпускаюць два выгляду паветраводаў: прастакутныя і круглыя.
2. Першыя з іх робяцца з улікам суадносін бакоў канала, якое павінна раўняцца 3: 1.
3. Для механічных сістэм хуткасць паветранага патоку ў асноўны трубе павінна раўняцца 5 м / сек., У галінках - 3 м / сек. Для натуральных аналагаў велічыня роўная 1 м / сек.

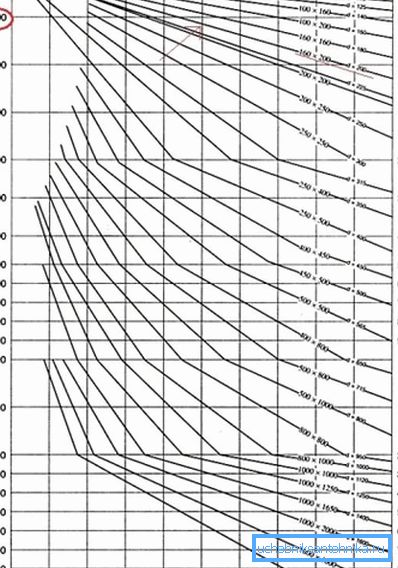

1. Для знаходжання памеру каналаў ёсць нарматыўная дыяграма, якая ўлічвае хуткасць і выдаткі паветра.
2. Так, пры нарміруемую паветраным абмене ў 360 м? у гадзіну і прымусовай вентыляцыі, трэба абіраць трубы перасекам 160? 200 мм альбо дыяметрам 200 мм.

Патрабаванні да вентыляцыі

Асноўныя ўмовы для пісьменнага ўладкавання вентыляцыйнай сістэмы прыведзеныя ніжэй.

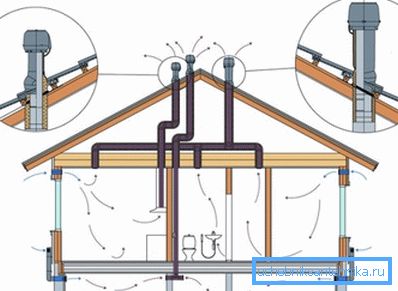

1. Адпрацаваны паветра з канала адводзіцца на даху, вышэй за яе ўзроўню на 1/2 метра.
2. Калі сістэма механічная, паветра паступае ў памяшканні з дапамогай заборнай рашоткі, размешчанай у 2/3 м ад узроўня зямлі.
3. Перамяшчэнне паветра належыць уладкаваць так, каб паветра з залы, дзіцячай, спальняў і іншых жылых пакояў ішоў да найбольш забруджваць памяшканням: туалету, ваннай, кухні. Дзякуючы гэтаму найменш чыстае паветра не зможа трапіць у жылыя секцыі.
4. Асобныя адводы выцяжной вентыляцыі абавязкова ставяцца на кухні для газплиты і газавай калонкі (калі яна ёсць). У дадзеным памяшканні эфектыўнай будзе толькі механічная сістэма.
5. Вентыляцыя павінна быць добраўпарадкавана ва ўсіх памяшканнях дома, без выключэння.

Калі вы хочаце паставіць пластыкавыя вокны

Зараз вельмі запатрабаваныя герметычныя пластыкавыя вокны, якія перакрываюць цалкам прыток вулічнага паветра ў пакой.

Звярніце ўвагу! Выбіраючы мадэль вырабы, пераканайцеся, што яно мае прытокавы клапан. Ён дасць магчымасць арганізаваць паступленне свежага паветра ў пакой.

1. Калі ў набытых вокнах няма такога прыстасавання, можаце самастойна змантаваць клапан ў адной са сцен.
2. Ён уяўляе сабой патрубок круглявай формы, які праходзіць праз усю тоўшчу сцяны.
3. З ўваходу і выхаду такая трубка зачыняецца рашоткамі.
4. Калі прытокавы клапан зрабіць за ацяпляльным радыятарам, то вулічнае паветра адразу будзе зімой прагравацца. Падобнае прылада можна абсталяваць фільтрам і тэмпературным датчыкам.

рэкуперацыя паветра

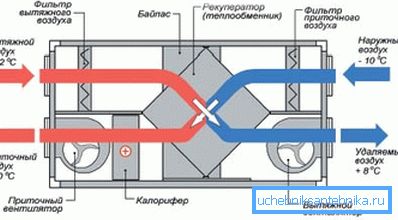

1. На дадзены момант ўсё больш распаўсюджанай разнавіднасцю становяцца вентыляцыйныя прытокава-выцяжныя сістэмы з Рекуператор цеплаэнергіі.
2. Такія прылады падаграваюць які паступае вулічнае паветра зімой.
3. Ўстаноўкі валодаюць добрай эканамічнасцю, хоць кошт самой канструкцыі даражэй звычайных механічных аналагаў.
4. Аднак у ходзе эксплуатацыі яна дае магчымасць зберагаць да 40% цяпла ў будынку. Прынцып працы Рекуператор заснаваны на частковым нагрэве халоднага прытокава паветра цёплым выцяжным патокам.
5. Калі стаяць моцныя маразы, можна падключаць каларыфер, які умантаваны ў рэкуператар. Так вулічнае паветра будзе падагравацца больш эфектыўна.
6. У падобнага роду сістэмах паветра паступае / адводзіцца пры дапамозе вентылятара. У большасці выпадкаў дадатковае абсталяванне досыць аб'ёмнае. Зыходзячы з гэтага, яго лепш за ўсё змяшчаць у паддашкавым памяшканні.

выснову

Пісьменна ўладкаваная сістэма выцяжной вентыляцыі ва ўласным доме і не толькі, дасць вам магчымасць пастаянна дыхаць свежым паветрам і падоўжыць яго тэрмін службы (см.также артыкул Потолочная вентыляцыя: асаблівасці і перавагі).

Відэа ў гэтым артыкуле дапаможа разабрацца вам у дадзеным пытанні.
