3-3 хадавы кран. коркавыя і шаравыя віды. прымяненне ў
У гэтым артыкуле нам трэба будзе разабрацца, што такое 3-х хадавой кран і для якіх мэт ён можа выкарыстоўвацца ў сучасных сантэхнічных сістэмах. Акрамя таго, мы пазнаёмімся з тыповымі праблемамі гэтых кранаў на апале ў дамах старога фонду і даведаемся, чым іх можна замяніць пры рамонце падводкі да радыятара.
Што гэта такое
3-хадавой кран цалкам прадказальна адрозніваецца ад звычайнага вентыля наяўнасцю не двух, а трох высноў.
Пры гэтым высновы могуць быць самымі рознымі:
- Рэзьбавыя (муфтовыми);
- фланцавага;
- Цанговых (быстрозажимными);
- Нарэшце, выснова можа і зусім ўяўляць сабой дрэнажную адтуліну для скіду рабочай асяроддзя.
Функцыянальнасць вырабы таксама даволі відавочная: яно дазваляе канфігураваць інжынерную сістэму з максімальнай разнастайнасцю напрамкаў руху рабочай асяроддзя. У залежнасці ад становішча крана ў яго корпусе можа стварацца перамычка паміж любымі двума ці трыма адводамі. Зразумела, цалкам перакрыць іх гэты від запорной арматуры таксама дазваляе.
віды
Сантэхнічныя краны гэтага тыпу, якія сустракаюцца ў продажы ў наш час, можна падзяліць на дзве асноўных катэгорыі ў залежнасці ад іх прылады.
коркавыя
Рэгуляванне крана ажыццяўляецца зменай становішча коркі з фігурнай прарэзам у ёй.
Вырабы могуць адрознівацца:
- Метадам герметызацыі коркі і штока. Магчымыя тры варыянты:
| спосаб герметызацыі | апісанне |
| Сальнікава набіванне | Корак круціцца ў глухім знізу корпусе і прыціснутая зверху гайкай-сальницей. Графітавых сальнік пад гайкай забяспечвае адсутнасць уцечак з-пад штока. Галоўны недахоп сальніка - у тым, што ён выпрацоўваецца нават пры простае вентыля за кошт вымывання часціц графіту |
| гумовы ўшчыльняльнік | Замест сальніка выкарыстоўваецца гумовае кольца. У адрозненне ад сальніка, яно зношваецца толькі пры змене працоўнага становішча коркі |
| прыцірка коркі | Герметычнасць зацяжных коркавых вентыляў забяспечваецца прыціркай канічнай коркі да корпуса. Корак прыцягваецца да яго гайкай на які праходзіць наскрозь хваставік |
Карысна: троххадовых краны на апале ў дамах пабудовы 60-70 гадоў мінулага стагоддзя герметызуюцца выключна сальнікам. Менавіта яго выпрацоўка - прычына пастаянных цеч па штоку пры любым павароце коркі.
- Наяўнасцю або адсутнасцю дзяржальні. У апошнім выпадку корак паварочваецца ражковым, разводныя або газавым ключом.
- Матэрыялам корпуса і коркі. Для іх вырабу выкарыстоўваюцца металы з нізкім каэфіцыентам трэння - латунь і чыгун.
шаравыя
Шаравыя 3х хадавы кран - гэта эвалюцыйнае развіццё папярэдняй канструкцыі:
- Корак набыла форму правільнага шара з фігурнай прарэзам і паверхня з найвышэйшым якасцю апрацоўкі, якая гарантуе мінімальны высілак павароту.
- Герметычнасць забяспечваецца сёдламі з тефлона або фтарапласту - матэрыялаў з мінімальным каэфіцыентам трэння.
- Шток герметызуецца колцавых ўшчыльняльнікам - гумовым або палімерным.
Што ў выніку?
- Рэсурс крана складае не менш за 500 спрацоўванняў (куды часцей - 2000 і больш).
- Рамонт і абслугоўванне зводзяцца да рэдкай шлейцы гайкі, падціскае ўшчыльняльнік штока.
- Высілак пераключэння крана куды менш, чым у коркавых кранаў.
Зрэшты: яно прапарцыйна намінальным дыяметры крана. Пры вялікіх памерах для пераключэння могуць выкарыстоўвацца рэдуктары з ручным прывадам або серваматораў.
Кошт трехходовых кранаў абодвух тыпаў адрозніваецца нязначна, што робіць больш капрызныя і складаныя ў абслугоўванні коркавыя вырабы маловостребованными ў сістэмах ацяплення і водазабеспячэння.
прымяненне
Дзе выкарыстоўваюцца трехпроходные краны? Зразумела, нас цікавіць перш за ўсё іх прымяненне пры мантажы сантэхнічных сістэм сваімі рукамі.
Сістэмы цёплай падлогі, схемы з теплоаккумуляторами

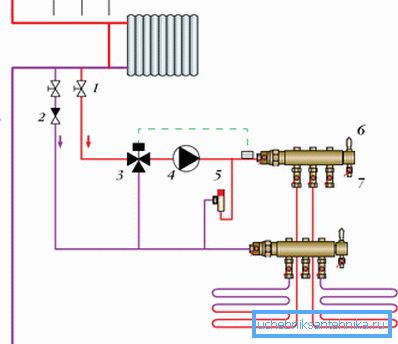

І ў тым, і ў іншым выпадку фармуецца часткова незалежны контур ацяплення з уласным цыркуляцыйнай помпай. Для рэгулявання тэмпературы ў ім выкарыстоўваецца частковая рэцыркуляцыя цепланосбіта обратку.
Трехпроходник ставіцца на злучэнні падачы і перамычкі з обратку; менавіта ён дазваляе рэгуляваць тэмпературу сумесі.
Карысна: для аўтаматызацыі рэгулявання тэмпературы ён часта забяспечваецца сервоприводом, падладжвацца тэмпературу ў залежнасці ад паказанняў вынасныя тэрмадатчыка.
ўстаноўка манометры
Адна з праблем механічных манометры - заліпанне стрэлкі пры працяглай працы пад ціскам. Каб скінуць ціск без дэмантажу прыбора, выкарыстоўваецца трехпроходник: пры павароце дзяржальні ён не толькі перакрывае кантрольны адвод магістралі, але і скідае ціск вышэй запорной коркі ці шара праз дрэнажную адтуліну.
Рэгуляванне ацяпляльных прыбораў

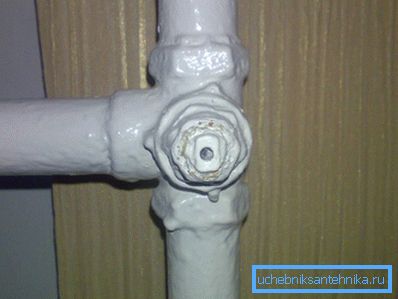

Менавіта ў гэтай якасці трехпроходные краны выкарыстоўваліся ва ўжо згаданых намі хрушчоўках. Яны ўсталёўваліся на злучэнне ніжняй падводкі да радыятара і перамычкі.
У такога крана чатыры працоўныя палажэнні:
- Уся вада ідзе праз радыятар пры перакрытай перамычцы.
- Вада ідзе праз перамычку і радыятар.
- Вада ідзе праз перамычку пры перакрыцці радыятары.
- Перамычка і радыятар цалкам перакрыты, цыркуляцыя ў стаяку блакаваная.
Акрамя вечных цеч па штоку, масу праблем уладальнікам і іх суседзям стварала апошняя пазіцыя крана: пошук вінаватага ў адсутнасці ацяплення ва ўсяго стояка часам станавіўся нетрывіяльнай задачай.
Раз ужо мы закранулі гэтую сумнеўную канструкцыю, аўтар дазволіць сабе парэкамендаваць канфігурацыю запорной арматуры на ацяпляльным прыборы, якая стварае мінімум праблем у далейшым:
- На ніжняй падводцы да радыятара пасля перамычкі усталёўваецца шаравой кран. Звычайны, двухпроходной.
- На верхняй падводцы - таксама пасля перамычкі - мантуецца дросель. Менавіта на верхняй - таму, што яна збірае менш глею і смецця, здольных паўплываць на дросселирование радыятара.
- Перамычка выконваецца без запорной арматуры, але з намінальным дыяметрам на крок менш, чым ДК падводак.
Менавіта такая інструкцыя па зборцы забяспечыць максімум цяпла пры гнуткай рэгулёўцы цеплааддачы і поўнай адсутнасці праблем для ўладальніка і суседзяў.
заключэнне
Спадзяемся, што нам удалося адказаць на ўсе назапашаныя ў чытача пытанні. Дадатковую інфармацыю пра прыладу, відах і асаблівасцях прымянення трехходовых кранаў ён можа запазычыць ў відэа ў гэтым артыкуле. Поспехаў!
