Абсталяванне для бурэння свідравін - ад ручных

01-07-2018
Водазабеспячэнне

Глыбіні залягання ваданосных пластоў распасціраюцца ад 3-4 метраў да 100 і больш. Адсюль і цэлы набор прыстасаванняў для бурэння: ад ручных да аўтаматызаваных на гусенічнай або колавай цязе. Выбар ўжо залежыць ад вас у залежнасці ад меркаванай глыбіні размяшчэння вадзянога пласта.

У адным гэтыя дзве крайнасці будуць супадаць. Калі абсталяванне ручное, то і інструкцыя будзе не патрэбна, усё і так зразумела. Калі ж свідравальная ўстаноўка будзе на колах, то інструкцыя не дапаможа ўсё-роўна - усе работы павінны выконвацца толькі прафесіяналамі з вялікім вопытам працы.

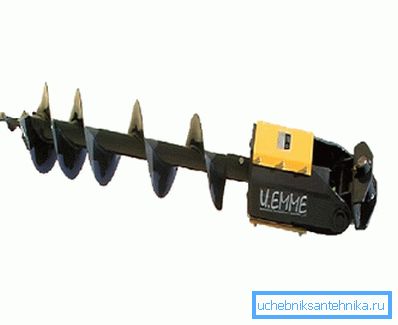

Буравое абсталяванне для свідравін ўключае ў сябе і такі гідраўлічны свідар, але ён мала чым зможа дапамагчы на ​​колькі-небудзь істотных глыбінях

Вялікі спектр прапаноў на ўсе выпадкі жыцця

Можна, вядома, абмежавацца і такім ходам работ, але, як правіла, затрачаныя сваімі рукамі намаганні зусім не апраўдваюць чаканняў

Але спачатку неабходна вызначыцца з ходам самога гэтага нялёгкага працэсу разбурэння парод.

Існуе два метаду дабрацца да патрэбнай глыбіні пад зямлёй:

  • механічны, пра які і будзе ісці гаворка, і,
  • тэрмічны, дакладней, выбухны.

У сваю чаргу механічны спосаб бурэння дзеліцца на:

  • ўдарны,
  • круцільныя, і,
  • камбінаваны, калі адмысловыя прылады, званыя перфаратарамі разам з дадатковымі прыстасаваннямі дамагаюцца сваёй мэты, выкарыстоўваючы абодва спосабу ўздзеяння на пароду - і ўдары, і свідраванне.
Мабільная ўстаноўка для шнекового бурэння пад ваду

віды інструментаў

Усе прылады механічнага тыпу для стварэння свідравін можна падзяліць на тры вялікія групы:

  • Гидробур - можа мантавацца на экскаватарах і пагрузачных механізмах. У камплект такога інструмента ўваходзіць гидровращательный механізм і шнек. Сярод пераваг гидробуров іх невялікая цана і даволі вялікая вобласць прымянення - ад свідравін да ўстаноўкі паль. Гидробуры патрабуюць акуратнага захавання вертыкальнасці кручэння механізму.
  • Пневмоударник - гэты тып складаецца з радыяльна-поршневага гидровращателя, виброгасителя і кампрэсара. Часцей за ўсё яны выкарыстоўваюцца на прамерзлы, гліняных і скальных грунтах. Бурэнне на глыбіні звыш 5 м забяспечваюць накіроўвалыя мачты.
Для вады можна скарыстацца і прыстасаваннем для бурэння ударна-лінных метадам
  • буравая ўстаноўка - тып ўяўляе сабой паўнавартасны і даволі габарытны механізм, часта на сваёй цязе, поўны склад установак можа змяняцца ў залежнасці ад умоў выкарыстання.

асноўныя параметры

Асноўнымі параметрамі, якія служаць для ацэнкі прыстасаванняў для бурэння, з'яўляюцца наступныя:

  • грузападымальнасць;
  • максімальная глыбіня свідравання;
  • крутоўны момант;
  • выгляд прывада.
На фота самае сур'ёзнае і дасканалае свідравальнае абсталяванне для свідравін - поўная аўтаномнасць, прадуманасць ўсяго працэсу да апошніх дробязяў і максімальная мабільнасць

Агульная схема і прыклады

Спачатку разбяром агульную схему свідравой ўстаноўкі - усе яе элементы можна знайсці ў канструкцыі і любы іншы.

Агульная схема

Ўстаноўка для бурэння свідравіны ўключае ў сябе:

  • A - электрамагнітныя пускатель з магчымасцю кантролю перавышэння перагрузкі і аўтаматычнага адключэння;
  • B - рухавік, на малюнку што прадстаўляецца рэальная мадэль мае рухавік магутнасцю 2,2 кВт;
  • C - вяртлюг на поліурэтанавых манжетах і падшыпніках з перахаднікамі;
  • D - электрычная лябёдка, як дапаможны прыстасаванне, на 500 ці нават 1000 кг;
  • E - пульт кіравання, улічваючы ўмовы эксплуатацыі, заўсёды спаўняецца абароненым ад уздзеяння вады;
  • F - канічныя якія фіксуюць сталёвыя замкі;
  • G - свідравой стол;
  • H - всепроходной свідар, здольны выконваць сваю функцыю незалежна ад складанасці сустракаемай на шляху пароды.
Абсталяванне для ручнога бурэння свідравін на ваду так ці інакш мае ўсе прыведзеныя на схеме элементы (гл. Апісанне ў тэксце)

Мадэль гідраўлічнага свідра

Мадэль так і называецца GIDROBUR-G1. Рухавік магутнасцю ў 11 кВт здольны пераадольваць пароды 10 класа трываласці, забяспечваючы глыбіню да 100 метраў з прамываннем і са шнеком дыяметраў 100-250 мм - 30 метраў. Такія параметры забяспечваюцца гранічным момантам у 560 Нм і хуткасцю кручэння ў 180 аб / мін. (Гл. Таксама артыкул Як уладкаваць свідравіну якасна і хутка.)

Мабільная мадэль GIDROBUR - G1

Акрамя таго, у камплект пастаўкі інструмента ўваходзіць:

  • высокооборотный гідраўлічны рухавік;
  • гідраўлічны размеркавальнік;
  • рэдукцыйны рэгулятар.

Мадэль для мяккіх і сярэдніх парод

Мадэль AKVABUR-B2 прызначана для мяккіх з сярэдніх па трываласці парод з магчымымі цвёрдымі праслойкамі. Тут ужо рухавік значна слабейшыя - у 6 кВт, які забяспечвае момант скрута - 580 Нм.

Недахопам мадэлі з'яўляецца невялікае намаганне ўверх - усяго 150 кг. Гэта можа стаць праблемай, улічваючы, што глыбіня бурэння свідравіны з прамываннем складае 70 метраў (са шнеком, трохі - усяго 15). Гэтую мадэль можна назваць па-сапраўднаму партатыўнай - яна важыць усяго 160 кг.

Свідравальная ўстаноўка AKVABUR-B2

У камплектацыю вырабы ўваходзяць электрарухавік магутнасцю ў 2,2 кВт пры абаротах у 1500 у мін, а таксама ручная лябёдка на 1000 кг.

Мадэль на колавай цязе

Мадэль AKVABUR-B7-CAR з'яўляецца аналагам першай мадэлі - GIDROBUR-G1, але пастаўлена на платформу аўтамабіля маркі УАЗ.

Такі сэрвіс дазволіў уключыць дадаткова ў камплект стандартнай пастаўкі:

  • гідраўлічны рухавік, які забяспечвае высокі момант кручэння;
  • гідраўлічны размеркавальнік;
  • рэдукцыйны рэгулятар восевай нагрузкі;
  • рэгулятар частоты абаротаў;
Колавы варыянт AKVABUR-B7-CAR, які забяспечвае максімальную мабільнасць
  • рукавы высокага ціску;
  • клапана абароны ад залішняга напружання і зваротнай сувязі.

Карысны савет! Выбар свідравальнага абсталявання і яго выкарыстанне, калі, вядома, пласт ня залягае на 2 метрах, даволі складаная працэдура. Раім з гэтай нагоды звяртацца толькі да прафесіяналаў. Тым больш, што купляць такое абсталяванне коштам ад 60 тыс. Рублёў (мадэль AKVABUR - B 2) да 200 тыс. (Мадэль на УАЗ) даволі накладна і цалкам не рацыянальна.

высновы

На рынку абсталявання для буравых работ разнастайных прапаноў велізарная колькасць. У рэшце рэшт, купля свідравой ўстаноўкі не з'яўляецца самамэтай - галоўнае, каб была вада. Таму падыдзіце да ўсяго працэсу больш шырока - пачніце з ўласнага аналізу сітуацыі з вадой у вашым раёне шляхам гутарак з суседзямі, а далей запросіце спецыяліста, які дапаможа ва ўсіх далейшых дзеяннях, уключаючы і пастаўку неабходнага абсталявання.

Абавязкова паглядзіце дадатковае відэа ў гэтым артыкуле, яно таксама здольна будзе наладзіць вас на правільны лад вырашэння праблемы з вадой на ўчастку.
