Агаловак для свідравіны самому

Агаловак свідравіны - гэта адзін з яе важных канструктыўных элементаў, галоўнай функцыяй якога з'яўляецца герметызацыя крыніцы, якая абараняе яго ад траплення грунтавых вод, старонніх прадметаў і іншых забруджвальных рэчываў. Таксама ён служыць для мацавання помпавага абсталявання, водоподъемной трубы й электракабелю. Праз прыладу оголовка вырабляюць замеры ўзроўню вады ў свідравіне. У продажы існуюць оголовков завадскога вырабу з поліэтылену, металу, але не заўсёды ёсць магчымасць іх купіць, у гэтым выпадку прасцей вырабіць яго сваімі рукамі.

канструкцыя

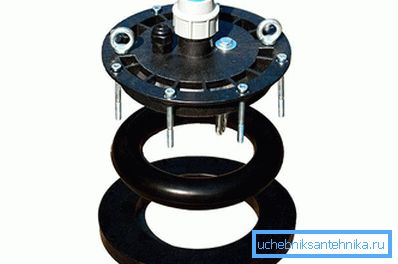

Тыпавая канструкцыя оголовка складаецца з вусцевага патрубка і апорнай пліты, якія злучаюцца паміж сабой з дапамогай нітаў і гаек. Вусцевай патрубок бетаніруецца ў падмурак вусця свідравіны. Памер оголовка залежыць ад дыяметра свідравіны і масы помпавага і водоподъемного абсталявання. Чым больш гэтыя параметры, тым больш магутны павінен быць агаловак. Ён надзейна бетаніруецца, так як будзе прымаць і згладжваць вібрацыю ад працы помпы.

Калі свідравіна абсталявана кандуктарам, то апорная пліта можа мацавацца непасрэдна да яго праз прамежкавы фланец, для герметызацыі стыкавага злучэння выкарыстоўваецца гумавая або паронитовая пракладка ў выглядзе кольца.

Як правіла, оголовков вырабляюцца металічнымі або чыгуннымі, але для малагабарытных свідравін можна выкарыстоўваць і завадскія пластыкавыя. Яны маюць больш прывабную цану, але прымяняць іх ёсць сэнс толькі тады, калі свідравіна глыбінёй да 30 м і маса помпы з водоподъёмными трубамі не перавышае 200 кг.

выраб

Агаловак на трубу усталёўваецца без асаблівых цяжкасцяў, але перад тым, як зрабіць яго, неабходна паклапаціцца аб наяўнасці некаторых расходных матэрыялаў. Вам спатрэбяцца:

• патрубок (адрэзак трубы) дыяметрам на некалькі сантыметраў больш, чым обсадная труба;
• згон такога ж дыяметра, як і труба ад помпы;
• патрубок на 1/2 для пракладкі кабеля;
• ліставая сталь, таўшчынёй 8-10 мм для вырабу вечка і фланца;
• тоўстая гума або Паронно для вырабу пракладкі, таўшчынёй 3-10 мм;
• рым-болт (гэта ніт з цвёрда злучаным металічным кольцам) у колькасці 3 шт., для дэмантажу вечка оголовка і для мацавання троса, які ўтрымлівае помпа;
• чатыры зацяжных ніта з гайкамі.

Спачатку з металічнага ліста выразаецца вечка і фланец круглай або квадратнай формы. У кавалку, што будзе выконваць функцыю фланца, робім адтуліну пад дыяметр вусцевага патрубка. У кавалку для вечка прасвідроўваюць адтуліны пад патрубок для падлучэння водоподъемной трубы і пад гільзу для кабеля. У пласціне свідруем адтуліны для крапежных нітаў і рым-нітаў. Фланец прыварваюць да вусцевай трубе. У вечку оголовка прыварваюць згон для далучэння водоподъемной трубы і патрубок для кабеля, прыкручваем або прыварваюць рым-балты: два з верхняй боку вечка, адзін - з ніжняй.

мантаж оголовка

Пры мантажы оголовка вельмі часта дапускаецца памылка, якая заключаецца ў тым, што яго мантуюць на обсадной трубе, а гэта рабіць вельмі непажадана. Калі змантаваць агаловак на обсадной трубе, гэта можа прывесці да наступных непрыемнасцяў:

• вібрацыя, якая перадаецца ад помпы да асадцы, разбурае затрубную цэментацыяй, што, у сваю чаргу, павялічвае рызыка траплення забруджванняў у свідравіну;
• разбурэнне затрубного прасторы, вядзе да зніжэння тэрміну эксплуатацыі свідравіны.

Ўстаноўка оголовка на обсадную трубу можа быць апраўданая толькі ў тым выпадку, калі свідравіна:

• выкарыстоўваецца перыядычна;
• мае невялікую глыбіню і выкарыстоўваецца помпа невялікі масы.

Агаловак павінен мантавацца ніжэй прамярзання грунта, гэта лепш рабіць у калодзежы з ЖБВ ці цэглы. Перад монтажем робіцца бетонавую падставу для вусцевага патрубка, куды ён замоноличивается. Обсадная труба павінна выступаць над верхам бетоннай падставы на 20 см.

Маса бетоннай падставы павінна ў 1,5 разы перавышаць масу помпы з водоподъемными трубамі і вадой.

Мантаж помпы і водоподъемных труб можна вырабляць праз 3 дні (час схоплівання бетону). Парадак мантажу оголовка:

1. Першапачаткова трэба далучыць да помпы трубу, кабель і трос неабходнай даўжыні, усё гэта сцягнуць хамутамі.
2. Свабодны канец троса прымацаваць да карабіна, які мацуецца да ніжняга рым-ніту. Праз вечка оголовка забэрзаць кабель і водоподъемную трубу.
3. Перад пачаткам апускання помпы ў свідравіну на фланец пакласці ўшчыльняльнае кольца. Пасля таго, як апусцім помпа, трэба прыкруціць крышку да фланца.

Для герметычнасці оголовка на кабель трэба надзець парніковай муфту, якая потым усаджваецца з дапамогай будаўнічага фена на патрубок 1,2 ".

Для падаўжэння тэрміну службы оголовка яго трэба прогрунтовать і пафарбаваць.
