Агаловак свідравіны: функцыянальнасць і варыянты выканання

14-06-2018
Водазабеспячэнне

Што ўяўляе сабой агаловак або, як яго яшчэ называюць, оголовник на свідравіну? Для чаго трэба гэта няхітрае прыстасаванне? З якіх матэрыялаў яно вырабляецца і як мантуецца?

Давайце разбірацца.

Наш герой.

Што гэта такое

Оголовков свідравіны называецца нескладанае прыстасаванне - зборны фланец, які герметызуе вусце обсадной трубы. Герметычнасць ў сучасных канструкцыях забяспечваецца гумавай кальцавой пракладкай, якая абціскае обсадную трубу пры сцягванні балтамі корпуса оголовка.

Зрэшты: у продажы няцяжка знайсці вырабленыя саматужна або паўсаматужных вырабы з чорнай сталі. Яны прыварваюцца да сталёвай трубе.

У вырабе ёсць некалькі дадатковых элементаў:

  • Рым-ніт або прывараных кольца для мацавання троса, на якім падвешаны помпа. Апцыянальна яно забяспечваецца карабінам.
  • Адтуліну для кабеля харчавання з ўшчыльняльнікам.
  • Штуцера для падлучэння напорнай трубы знізу і зверху. Зрэшты, усё часцей можна бачыць некалькі іншае прылада оголовка свідравіны: штуцера замяняюцца Цанга - разьбовым патрубком і прыцемках накладную гайкай з кальцавой канічнай пракладкай, якія дазваляюць абціснуць поліэтыленавую напорную трубу дыяметрам 25, 32 або 40 міліметраў.
  • Пара вушак або рым-нітаў на вечку свідравін оголовка. Дзякуючы ім, разгерметызаваўся злучэнне оголовка з обсадной трубой, можна падняць усю канструкцыю разам з помпай.

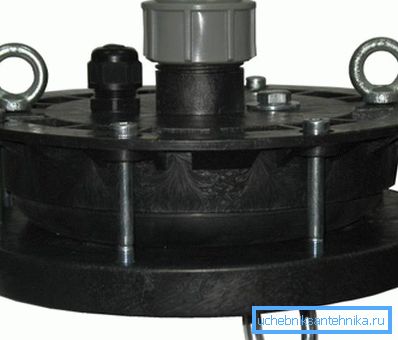

Усе канструктыўныя элементы добра бачныя на фатаграфіі.

Навошта гэта трэба

Агаловак выконвае адразу некалькі функцый.

  1. Ён прымае на сябе нагрузку ад троса з падвешаным на ім помпай, раўнамерна размяркоўваючы яе па тарцы обсадной трубы.
  2. Ён засцерагае свідравіну ад траплення ў яе смецця, бруду, старонніх прадметаў, якія могуць заклінаваць насос пры ўздыме ці проста паўплываць на якасць вады.
  3. Ён істотна памяншае верагоднасць крадзяжу абсталявання. Прывараны або сабраны на нітах з сакрэтам (пад ключ нестандартнай формы) агаловак зняць, ветліва кажучы, няпроста.
  4. Агаловак не дае павярхоўным водам трапіць у вусце свідравіны.

Варта ўдакладніць: звычайна вусце патопленыя ў приямке, размешчаным ніжэй узроўня прамярзання грунта. Зразумела, што ў моцныя дажджы прыямак можа падтапляюць. Калі патрапіць да ваданоснага гарызонту па вонкавым боку обсадной трубы бруднай вадзе з паверхні не дасць гліняны замак і / або цэментавання ствала, то сама труба мае патрэбу ў герметызацыі.

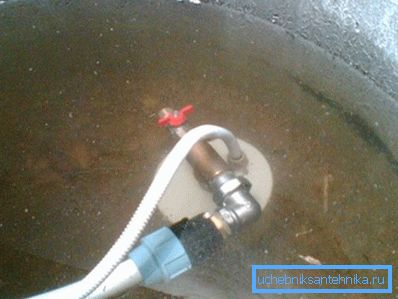

Прыямак заліты дажджавой вадой.
  1. Нарэшце, наяўнасць оголовка здольна сур'ёзна павялічыць дэбіт свідравіны. За кошт чаго? Уявіце сабе герметычны посуд, часткова напоўнены вадой. А цяпер прымусова выдаліце ​​з яго частка вады праз тонкую трубку. Ўнутры створыцца разрэджанне, ці не так? Думаецца, аналогія зразумелая: паніжаны ціск ўнутры свідравіны спрацоўвае ў ролі вакуумнага помпы, выцягваючы з ваданосных гарызонтаў павялічаныя аб'ёмы чыстай вады.

Якімі яны бываюць

памер

Найбольш распаўсюджаны, зразумела, агаловак пад дыяметр обсадной трубы 125 міліметраў. Прычына? Усё проста: большасць якія прадаюцца бытавых свідравіны помпаў маюць дыяметр 4 цалі, ці крыху больш за 100 мм.

Паколькі для нармальнага ўздыму і апусканні помпы патрэбен зазор паміж ім і обсадной трубой хаця б у 1-2 сантыметра, а кошт пагоннага метра бурэння свідравіны павялічваецца з павелічэннем дыяметра, выбар перасеку робіцца цалкам відавочным.

Некалькі радзей сустракаюцца вырабы пад памеры 133, 140 і 159 мм. Акрамя таго, існуюць універсальныя канструкцыі, якія могуць ўсталёўвацца на трубы розных дыяметраў.

На фота - універсальны агаловак на свідравіну 159 - 133 міліметра.

матэрыял

З чаго могуць вырабляцца гэтыя прыстасаванні?

сталь

Оголовков з яе часта вырабляюцца сваімі рукамі, з дапамогай зварачнага апарата і балгаркі. Нягледзячы на ​​невялікія выдаткі на выраб, гэта не лепшы варыянт - дэмантаж прывараных оголовка даволі цяжкі, ды і пра карозію сталі забываць не варта.

Зразумела, сталёвыя вырабы абараняюцца лакафарбавымі пакрыццямі. Аднак ва ўмовах высокай вільготнасці не кожная фарба здольная праслужыць больш двух-трох гадоў; любое ж пашкоджанне ахоўнага пласта адкрывае дарогу іржы. Акрамя таго, пашкоджанне ўнутранага пакрыцця непазбежна падчас зварачных работ.

поліпрапілен

Кошт вырабаў з яго пачынаецца прыкладна ад 600 рублёў. Поліпрапілен - лёгкі, трывалы і жорсткі пластык, устойлівы да карозіі, волкасці і хімічна агрэсіўных субстанцый. Да недахопаў можна аднесці хіба што абмежаваную трываласць: максімальная нагрузка для оголовков з гэтага матэрыялу абмежаваная значэннем 200 кгс.

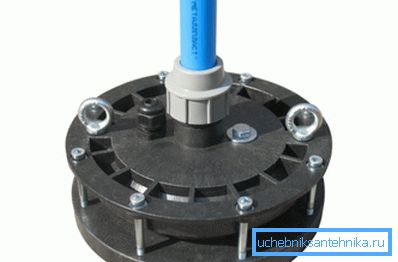

Выраб з поліпрапілена. Танна, і хітра.

чыгун

Кошт чыгунных оголовков некалькі вышэй у параўнанні з пластыкам. Вышэй і трываласць: тыповая максімальная нагрузка складае ўжо 500 кгс. А вось тэрмін службы некалькі памяншаецца: чыгун не настолькі схільны карозіі, як чорная сталь, але ўсё ж не абаронены ад яе цалкам.

мантаж

Інструкцыя па мантажы свідравінай оголовка з герметызавальнай пракладкай даволі простая.

  1. Обсадная труба абразаецца строга пад прамым вуглом да восі. Зрэз чысціцца ад задзірын.

Звярніце ўвагу: для універсальных оголовков можа спатрэбіцца шліфоўка тарца. Гэтыя вырабы ня абціскаюць трубу звонку, а прыціскаюцца да яе тарца плоскай гумовай пракладкай.

  1. Трос помпы надзейна мацуецца да рым-ніту. Напорная труба мацуецца да помпы і забэрзваецца праз патрубок у оголовков; тая ж аперацыя праробліваецца з кабелем харчавання.
  2. Фланец і вечка паслядоўна апранаюцца на край обсадной трубы і сцягваюцца адзін з адным, абціскання пракладку.
  3. Лішкі кабеля і напорнай трубы выцягваюцца і абціскаюць кабельным уводам і Цанга.
Агаловак з помпай гатовыя да мантажу.

заключэнне

Як заўсёды, відэа ў гэтым артыкуле прапануе чытачу дадатковыя матэрыялы па абмяркоўваецца намі тэме. Поспехаў!
