Аўтаматыка для свідравіны помпаў: асновы рэгулявання

Правільна падабраны свідравін помпа з аўтаматыкай з'яўляецца «сэрцам» ўсёй сістэмы водазабеспячэння. Пры гэтым праца аўтаматычнага блока важная ані не менш, чым функцыянаванне самай водоподъемной часткі.

У нашым артыкуле мы апішам асноўныя прынцыпы, па якіх рэгулюецца праца такога абсталявання, і прывядзем некалькі саветаў, якія будуць карысныя майстрам пры самастойнай праектоўцы і зборцы сістэм.

Асновы аўтаматычнага рэгулявання

Помпа, усталяваны ў самой свідравіне, здольны эфектыўна выконваць толькі адну функцыю, а менавіта - ажыццяўляць пад'ём вады на зададзеную вышыню. Аднак працаваць у такім рэжыме пастаянна неабходна хіба што пры прапампоўцы свідравіны.

Ва ўсе астатні час важна, каб струмень вады быў пад кантролем.

• Натуральна, што ўручную рэгуляваць працу помпавай сістэмы не атрымаецца, паколькі помпа знаходзіцца пад зямлёй на значнай глыбіні. Па гэтай прычыне кіраванне ажыццяўляецца па прынцыпе зваротнай сувязі - аўтаматыка для свідравіны помпы ўспрымае тыя ці іншыя параметры, і адпаведна ўносіць карэктывы ў працу помпы.
• Прыкладам такой рэгулявання можа з'яўляцца запуск рухавіка помпы пры зніжэнні ціску ў сістэме. Як толькі расход вады прыводзіць да паніжэння ціску, інфармацыя падаецца на кіравальны блок і ўключаецца падпампоўка.

Звярніце ўвагу! Каб гэта адбывалася радзей, а не пасля кожнага ўключэння крана, у сістэму устанаўліваецца спецыяльны рэсівер. За кошт асаблівасцяў канструкцыі ён забяспечвае плыўнасць пуску, што вельмі эканоміць рэсурс помпавай часткі.

• Па дакладна такім жа прынцыпе працуюць гідраакумулятарам: Як толькі рэзервуар запаўняецца да пэўнага ўзроўню, помпа адключаецца, і падача вады перарываецца.
• Важнай задачай помпавай аўтаматыкі з'яўляецца абарона прылады: Пры неабходнасці (праца без вады, забруджванне пяском або глеем) яна адключаецца, што прадухіляе яго паломку. Улічваючы, што кошт у якасных мадэляў немаленькая, гэтая функцыя можа быць вельмі карыснай.

Ніжэй мы разгледзім згаданыя тут прыклады рэгулявання больш падрабязна.

тыпы аўтаматыкі

Рэгуляванне па ціску

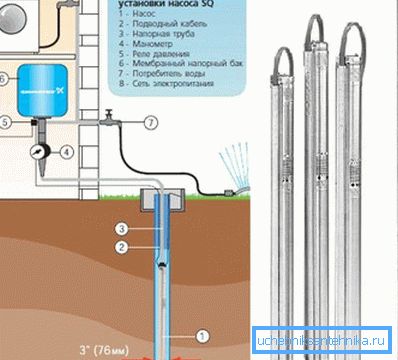

Для індывідуальных свідравін пераважнай з'яўляецца ўстаноўка комплексу абсталявання, якое ажыццяўляе рэгуляванне па ўзроўню ціску ў сістэме. Для гэтага ў контур водазабеспячэння з свідравіны ўбудоўваецца рэсівер мембраннага тыпу, здольны кампенсаваць гідраўдар і падтрымліваць залішні ціск у трубах.

Рэгуляванне ажыццяўляецца такім чынам:

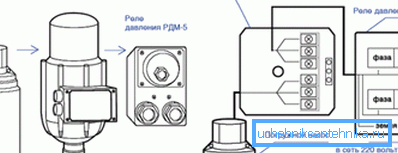

• Рэле ціску (зманціраванае асобна або якое ўваходзіць у склад аўтаматычнай помпавай станцыі) наладжваецца на два паказчыкі: узровень, пры якім ўключаецца падача вады, і ўзровень, пры якім помпа адключаецца.

• Каб пазбегнуць занадта частага ўключэння, наладжвальныя межы выбіраюць у адпаведнасці з прадукцыйнасцю помпы і характарыстыкамі рэсівера.

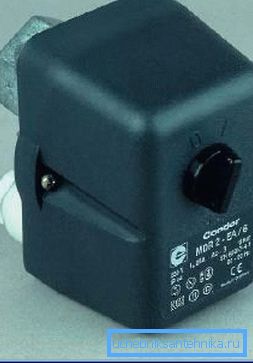

• Для максімальна якаснай працы варта выкарыстоўваць прамысловыя рэле (XMP ад Telemecanique, MDR ад Condor і аналагічныя). Яны вытрымліваюць ток значнай велічыні (15-16 А) і абсталёўваюцца надзейнымі кантактамі. Мінус прафесійных рэле заключаецца ў адсутнасці градуіроўкі: для налады выкарыстоўваецца манометр, што адмоўна адбіваецца на дакладнасці.

• Бытавыя прылады больш простыя ў выкарыстанні, аднак адрозніваюцца меншай надзейнасцю. Калі ў вас няма адпаведнага навыку - лепш не спрабаваць выканаць наладу сваімі рукамі, а пакінуць гэтую задачу прафесіяналам.

Савет! Пры выкарыстанні бытавых рэле спецыялісты раяць ужываць дадатковую аўтаматычную абарону, усталяваную ў асобным шафе кіравання,

Рэгуляванне ў залежнасці ад узроўню

Кантроль ўзроўню запаўнення ёмістасці неабходны ў тым выпадку, калі водазабеспячэнне арганізавана з выкарыстаннем рэзервуара на воданапорнай вежы або гідраакумулятара на гарышчы.

Пры гэтым рэгуляванне забяспечваецца за кошт функцыянавання даволі просты сістэмы:

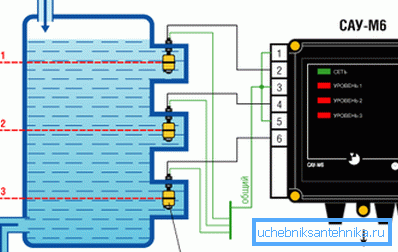

• Ўнутры рэзервовай ёмістасці з вадой ўсталёўваюцца некалькі электродаў - так званых датчыкаў запаўнення.
• Пры змене ўзроўню вады электроды адпаведна замыкаюцца або размыкаются.
• Як толькі вада дасягае верхняй адзнакі, рэле кантролю адключае помпа, і падача вады спыняецца.
• Пры дасягненні ніжняй адзнакі помпа актывізуецца, узнаўляючы падачу вады ў бак.

Замест электродаў падобныя сістэмы часам абсталююцца так званымі поплавковой выключальнікамі. Аднак гэтыя прылады меней надзейныя і валодаюць невялікім рэзервам працы.

Звярніце ўвагу! У любым выпадку інструкцыя рэкамендуе ўсталёўваць на рэзервуары сістэмы аварыйнага зліву, альбо ж мантаваць асобны блок сігналізацыі пры перапаўненні.

Сістэмы рэгулявання, «завязаныя» на ўзровень вады ў ёмістасці, часцей выкарыстоўваюцца пры масавым водазабеспячэнні. Помпы для свідравін з аўтаматыкай узроўневую тыпу служаць значна даўжэй, паколькі рэжым іх працы адрозніваецца большай стабільнасцю. Таксама эканоміі рэсурсу спрыяе адсутнасць кароткачасовых пускаў.

ахоўныя механізмы

Яшчэ адной важнай функцыяй сістэм рэгулявання з'яўляецца абарона самога механізму. Аўтаматычны свідравін помпа звычайна камплектуецца некалькімі ахоўнымі прыладамі, што дазваляе захаваць яго ў рабочым стане нават пры вялікіх нагрузках.

Асноўнымі прычынамі, якія прыводзяць да паломкі апарата, з'яўляюцца:

• Павышэнне альбо паніжэнне напружання ў сеткі.
• Праца электрычнага рухавіка пры экстрэмальнай нагрузцы на працягу працяглага часу.
• «Сухі ход», г.зн. функцыянаванне помпавай часткі без вады.

Кожная з гэтых прычын павінна быць ліквідаваная:

• Для стабілізацыі электрасілкавання выкарыстоўваюцца рэле, якія забяспечваюць кантроль напружання. Пры скоках току падобнае прылада проста адключае помпа. Сучасныя мадэлі дадаткова абсталёўваюцца рэле часовай затрымкі, якое перашкаджае частаму ўключэнню апарата пры серыі скокаў напругі.

Звярніце ўвагу! У прамысловых сістэмах водазабеспячэння могуць выкарыстоўвацца стабілізатары току, аднак іх ужыванне даволі затратна.

• Каб рухавік не пераграваўся пры вялікіх нагрузках, выкарыстоўваецца так званае цеплавое токавых рэле. Пры гэтым налада дадзенай дэталі ажыццяўляецца такiм чынам, каб яе параметры адпавядалі намінальным характарыстыках помпы.

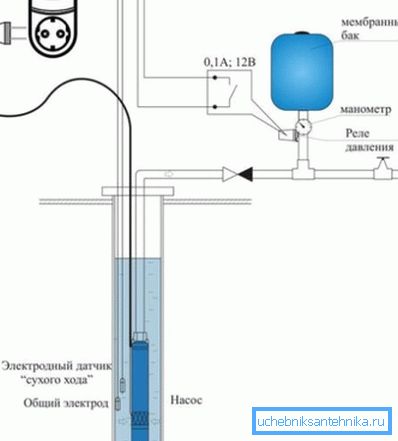

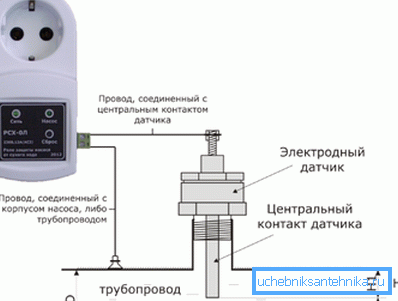

• Абарона ад сухога ходу ўсё часцей ўбудоўваецца ў сам помпа. Падобная рэгуляванне называецца «ўскоснай»: помпа адключаецца тады, калі праточная частка пачынае працаваць ўхаластую. Аднак пры гэтым павышаецца ўзровень зносу ўсіх дэталяў.
• Больш надзейнай з'яўляецца рэгуляванне працы прылады па ўзроўні вады ў свідравіне: як і ў выпадку з рэзервуарам, могуць выкарыстоўвацца альбо датчыкі, альбо паплаўкі.

Усе названыя механізмы могуць збірацца як на безэ друкаваных поплаткаў, так і на базе мікрапрацэсараў. Працэсарныя сістэмы авторегулировки з'яўляюцца больш надзейнымі, аднак яны каштуюць куды даражэй, ды і наладу іх павінны ажыццяўляць прафесіяналы.

выснову

Аўтаматызацыя свідравін абсталяваных электропогружным помпай дазваляе істотна аптымізаваць усе працэсы працы. Пры гэтым мы не толькі скароцім выдаткі электраэнергіі, але і паменшым знос самага водоподъемного прылады. Больш падрабязную інфармацыю па дадзенай тэме утрымлівае відэа ў гэтым артыкуле.
