Аўтаматыка для свідравіны: з якіх элементаў яна складаецца і

Пры ўладкаванні водазабеспячэння, які выкарыстоўвае падземныя рэсурсы, пісьменна абраць для яго аўтаматыку гранічна важна.

Пад паняццем «аўтаматыка для свідравін» маюць на ўвазе комплекс прылад, які складаецца з:

• кіраўнікоў рэле;
• сілавога электрычнага блока;
• розных ахоўных сістэм, прызначэнне якіх - спыніць небяспеку паломкі матора і самога помпы.

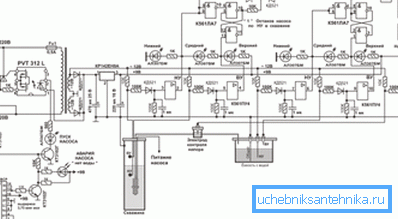

Аўтаматычнае кіраванне помпай

Часцей за ўсё выкарыстоўваюцца дзве схемы кантролю над запускам / прыпынкам погружной помпы:

• па аб'ёме вады ў накапляльным баку;
• па ўзроўні ціску ў вадаправодзе.

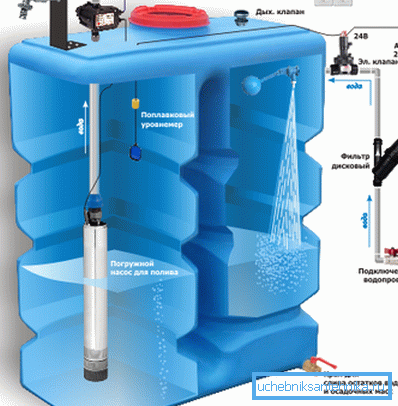

Кантраляванне работы па ўзроўні вады

Такая схема выкарыстоўваецца пры працы погружной помпаў на воданапорныя збудаванні альбо для запаўнення спецыяльнага рэзервуара, з якога вада да спажыўцоў пампуецца дадатковым помпай.

1. Ўнутры накапляльных бакаў мантуюцца асаблівыя датчыкі ўзроўню. Яны, пры дапамозе камандных рэле, сочаць за ніжнім і верхнім парогам напаўнення рэзервуара. У залежнасці ад аб'ёму вады, рэле даюць каманды на запуск або прыпынак помпы. Датчыкі могуць быць поплавковой або электродных. Першыя меней надзейныя, бо іх працоўны рэсурс невялікі.
2. Ёмістасць запасу вады трэба абавязкова абсталёўваць аварыйным пералівам, на выпадак, калі яна перапоўніў.

Звярніце ўвагу! Галоўная вартасць такой схемы - гэта стабільнасць працы помпы. Гідраўліка пры гэтым сталая, бо намінальнае расходаванне разлічана на вышыню, якая складаецца з глыбіні свідравіны, вышыні воданапорнай вежы і 1/2 метраў выліваючы. Кожны цыкл роўны па расходаванню ўсім аб'ёме бака / вежы, ён улічвае расход бягучага вода-разбору. Прадухіляецца небяспека шморганняў матора, гэта павялічвае яго тэрмін службы.

Кіраванне помпай па ціску

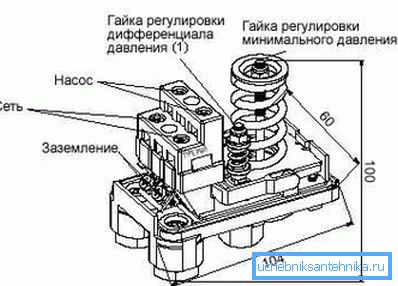

1. Згодна з такой схеме, помпай кіруюць каманды рэле, якое мантуецца на трубаправодзе. На ім задаюцца дзве велічыні: ціск, пры якім варта ўключыць альбо адключыць помпа.
2. Дадзеная аўтаматычная падача вады з свідравіны часцей за ўсё ўжываецца для індывідуальных свідравін, у адрозненне ад папярэдняй схемы, характэрнай на калектыўных сістэмах водазабеспячэння.
3. Як правіла, у дадзеным выпадку прымяняюцца рэсіверы (мембранныя бакі). Яны патрэбныя, каб трымаць неабходнае залішні ціск у сістэме, а таксама кампенсаваць малыя выдаткі і гідраўлічныя ўдары.
4. Вельмі важна пісьменна наладзіць рэле, зыходзячы з параметраў помпы і аб'ёму рэсівера. Каб качаюць агрэгат залішне часта ня спрацоўваў, трэба задаць верхні і ніжні парогі ціску, зыходзячы з сярэдняй зоны характарыстык помпы. Гістарэзіс велічынь трэба падбіраць ад 1.2 бар да 2.5, улічваючы дадзеныя аб максімуме уключэнняў помпы ў пэўны час.

Рэле ціску, якія выкарыстоўваюцца ў падобнай схеме, дзеляцца на прамысловыя і бытавыя аналагі.

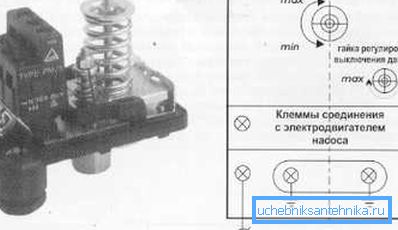

1. Першыя з іх абсталяваныя магутнымі кантактнымі групамі і могуць вытрымліваць моц тока да 16 ампер. Аднак яны не маюць наладкавымі шкалы, што паказвае дыяпазон ціскаў для рэгулявання.
2. Таму для налады падобных рэле неабходны манометр.
3. Годнасць такіх прылад для свідравіны - магчымасць выкарыстання ў сілавых электрычных ланцугах для прамога кантролю помпы. Акрамя гэтага, прамысловыя прыборы маюць высокую надзейнасць і дакладнасць.
4. Мінусы - невялікая дакладнасць наладжвання і малы працоўны рэсурс, з-за ўздзеяння моцных пускавых токаў. Прылады валодаюць слаботочных кантактамі, маюць патрэбу ў коммутировании праз вонкавы пускатель.

Інструкцыя патрабуе для эксплуатацыі помпы сумесна з прамысловым тыпам рэле выкарыстоўваць шафы кіравання, якія маюць прыборы для дадатковай абароны альбо без такіх.

Манціруючы бытавое рэле, цалкам дастаткова падлучыць помпа прама, пры дапамозе яго кантактных груп, да электрасеткі. Простая канструкцыя і невысокі кошт прыбора робяць яго папулярным сярод пакупнікоў.

Звярніце ўвагу! Аднак гэтая эканомія нівеліруецца дадатковымі выдаткамі, звязанымі з заменай рэле, якія не адрозніваюцца даўгавечнасцю. Акрамя гэтага, нават калі вы паставіце новае прылада сваімі рукамі, аднавіць яго патрэбныя налады і праверыць працу, наўрад ці зможаце.

Ахоўныя прылады для помпы

Галоўныя прычыны паломак свідравіны помпаў:

• іх эксплуатацыя пры паніжаным / павышаным напрузе ў электрасеткі;
• перагрузкі матора;
• іх праца на халастым ходу, іншымі словамі - без вады.

Метады забеспячэння абароны

1. Лепшы метад зрабіць харчаванне помпы якасным - выкарыстоўваць стабілізатары пераменнага напружання. Часта аўтаматыка артскважин ўключае ў сябе рэле, кантралюючае напружанне. Яно выключае помпа пры перападах напругі і рэгулюе асіметрыю і паслядоўнасць фаз на трохфазных маторах.

1. Ад перагрузак электродвижки абараняюцца цеплавымі (токавым) рэле. Яны выключаюць агрэгат, калі дасягаецца зададзеная велічыня току. Важна, каб роскід налад такога рэле супадаў з наміналам току помпы.
2. Ад халастога ходу помпы абараняюцца двума метадамі. Наўпрост - па аб'ёме вады ў баку / вежы, пры дапамозе электродных або поплавковых датчыкаў. Апасродкавана - па велічыні току альбо змене фаз і напругі току электрарухавіка, пры дапамозе рэле.

Мінус ўскоснага тыпу абароны - яе другаснасць. Кіравальнае рэле рэагуе толькі ў тым выпадку, калі падшыпнікі і праточны блок ўжо застаюцца без вады, якая іх астуджае і змазвае.

Калі прадукцыйнасць помпы вышэй Дэбет свідравіны, такое адбываецца некалькі разоў на дзень. Гэта памяншае тэрмін службы погружной помпы. Таму пажадана паставіць электродных прылада для кантролю аб'ёму. Яно дае магчымасць выключыць помпу да ўзнікнення аварыі.

Тыпы ахоўных прыбораў

Для абароны і кіравання помпай можна ўжываць розныя віды і камбінацыі прылад.

Яны дзеляцца на 3 катэгорыі:

• пускозащитные прыборы, асновай якіх з'яўляюцца друкаваныя платы QA-50B або QA-60C;
• рэлейнай кіраўнікі блокі;
• прылады на аснове мікрапрацэсараў.

Прыборы на аснове друкаваных поплаткаў - гэта канструктыўна і функцыянальна завершаныя прылады.

1. Яны патрабуюць падлучэння вонкавага абсталявання: уласна помпы, нярэдка праз пускатель (магнітны), рэле ціску, датчыкі ўзроўню і пр.
2. Яны маюць шырокі выбар рэгуляваных опцый і параметраў: токаў (цеплавая) абарона, кампенсацыя перападаў напружання, кантроль халастога ходу і нагрузак на матор і г.д.
3. Варта ўлічыць, што з прычыны скончанасці прылады, памяняць логіку яго працы не ўяўляецца магчымым.
4. Акрамя гэтага, нярэдка мадэлі не маюць опцыі змены значэнняў рэагавання па некаторых параметрах. Калі плата выходзіць з ладу, то трэба мяняць яе ўсю. Па кошту гэта амаль тое ж самае, што купіць новае прыладу.

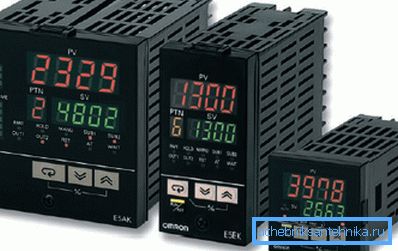

Рэлейнай аўтаматыка на свідравіну вельмі разнастайная. Гэта могуць быць і самыя простыя прылады і шафы, у якіх размешчаны прыборы, якія рэгулююць працу некалькіх помпаў.

Годнасці такой разнавіднасці прылад:

• адносная надзейнасць і прастата канструкцыі;
• хуткая і лёгкая мадэрнізацыя для нестандартнага выкарыстання;
• калі які-небудзь элемент прыбора зламаецца, то мяняецца толькі ён.

Прыборы, якія рэгулююць працу і абараняюць помпы, якія маюць асновай мікрапрацэсарныя кантролеры, з'яўляюцца найбольш сучаснымі і складанымі.

Яны даюць магчымасць кантраляваць наступныя параметры эксплуатацыі агрэгата:

• велічыню супраціву яго ізаляцыі;
• тэмпературу электраматора;
• паслядоўнасць чаргавання і асіметрыю фаз;
• кампенсуюць паніжаны / павышаную напружанне ў сеткі;
• абараняюць рухавічок ад перагрузак і халастога ходу;
• даюць магчымасць улічваць час працы прылады і колькасць спажыванай пры гэтым энергіі.

выснову

На дадзены момант эксплуатацыю як індывідуальных, так і калектыўных свідравін складана сабе ўявіць без выкарыстання функцыянальнай і ахоўнай аўтаматыкі. Яна дае магчымасць павысіць эфектыўнасць водазабеспячэння і павялічыць даўгавечнасць які ўжываецца пры гэтым абсталявання. Азнаёмцеся з публікуемых відэа ў гэтым артыкуле. Яно змяшчае шмат карыснай інфармацыі.
