Буравая ўстаноўка для свідравіны самому

Колькасць жадаючых жыць у загарадным доме з кожным годам толькі расце, але адна з галоўных праблем, з якой сутыкаюцца гаспадары - гэта адсутнасць цэнтральнага вадаправода. Бурэнне свідравіны на ваду дазваляе вырашыць праблему водазабеспячэння, але кошт паслуг брыгады для прылады свідравіны не ўсім можа быць па кішэні. Альтэрнатывай паслуг адмыслоўцаў можа быць вырабленая буравая ўстаноўка для свідравіны сваімі рукамі, якая па цане будзе ў разы танней, а ў будучыні можа стаць нядрэнным дадатковым заробкам.

Выбар ўстаноўкі для бурэння

Канструкцыя ўстаноўкі залежыць ад абранага спосабу бурэння свідравін. Малагабарытныя бурыльныя ўстаноўкі дзеляцца на такія віды:

• ударна-ліннага бурэння;
• шнекового бурэння;
• ротарнага ці гидробурения з забурником.

У залежнасці ад абранага спосабу бурэння, канструкцыя і абсталяванне будзе кардынальна адрознівацца.

Ўстаноўка ударна-ліннага бурэння

У рэалізацыі гэты від ўстаноўкі вельмі просты і, напэўна, самы малавыдаткавы. Прынцып працы ўстаноўкі ударна-ліннага бурэння заключаецца ў разбурэнні пароды пры дапамозе долаты або шклянкі, які скідаецца ў свідравіну. Выдаленне разбуранай пароды з забою свідравіны выконваюць пры дапамозе желонки. Канструкцыя гэтай устаноўкі ўключае ў сябе такія элементы:

• разборны металічны каркас у выглядзе трыножкі з бокам і лябёдкай;
• долата або забіўны шклянку;
• матор-рэдуктар;
• металічны трос або канат;
• ўдарная штанга.

Працоўнай прыладай ўстаноўкі з'яўляецца шклянку, які ўяўляе сабой адрэзак таўстасценным металічнай трубы даўжынёй ад 1 да 2 м (чым даўжэй снарад, тым раўней ствол свідравіны) і дыяметрам 8-12 см, унізе якога прывараны рэжучая абза з больш цвёрдага металу.

Рэжучая абза павінна мець скос ўнутр шклянкі. Зверху на шклянцы ўладкоўваецца кавадла, па якой ўдарае буравая штанга. Вага шклянкі для больш эфектыўнай працы складае прыблізна 80 кг.

Трыножак вырабляецца з металічных труб. Вышка павінна мець вышыню, якая будзе перавышаць даўжыню свідравальнага снарада. Зверху на трыножку мантуецца блок, праз які працягваецца трос або ліна. Трос павінен мець вялікі запас трываласці, а яго дыяметр павінен складаць не менш за 10 мм. Для ўзняцця і апусканні свідравога элемента прымяняецца матор-рэдуктар. Больш простым спосабам з'яўляецца выкарыстанне ручнога вароты, такога як у калодзежы.

Пры дапамозе лябёдкі шклянку падымаецца над забоем і рэзка апускаецца, бо менавіта пры ўдары шклянкі па пласт пароды частка яе захопліваецца. Ўнутры шклянкі парода ўтрымліваецца дзякуючы сіле трэння.

Для праходжання свідравога інструмента глыбей выкарыстоўваецца буравая штанга, якая ўдарае па кавадле шклянкі. Пасля некалькіх такіх удараў, шклянку падымаецца для вымання з яго грунту, і аперацыю паўтараюць.

Ўжываць шклянку можна на шчыльных грунтах, у складзе якіх ёсць гліністыя часцінкі. Для бурэння свідравін у сыпкіх пародах прымяняюцца желонки. Унізе желонки маецца клапан, які пры ўдары адкрываецца, а пры ўздыме зачыняецца, тым самым утрымліваючы пароду ў сярэдзіне. Для праходжання скальных парод выкарыстоўваюцца спецыяльныя долаты, а разбураную пароду выдаляюць з дапамогай желонки.

З дапамогай ударна-ліннага свідравання на простых грунтах можна прасвідраваць свідравіну да 100 м, як паказвае практыка, на прыладу 40-метровай свідравіны сыходзіць прыблізна 7 дзён.

Малагабарытнае прылада для ротарнага бурэння

Ротарныя бурэнне - адзін з самых папулярных спосабаў для будаўніцтва свідравін. Бурэнне свідравіны адбываецца пры дапамозе спецыяльнай свідравой трубы, на канцы якой знаходзіцца долата, кручэнне трубы можа забяспечваць электра-або бензінавы рухавік.

Вынас разбуранай пароды з забою часцей за ўсё ажыццяўляецца з дапамогай гліністага раствора, які падаюць Мотопомпы па бурыльныя трубы ў забой свідравіны - ён выносіцца на паверхню праз затрубное прастору.

Асноўныя элементы канструкцыі:

• разборная рама;
• матор-рэдуктар;
• вяртлюг;
• мотопомпа;
• свідравыя штангі;
• долаты;
• лябёдка.

Буравая ўстаноўка разлічваецца на вялікія нагрузкі, таму павінна вырабляцца з трывалай сталі і быць устойлівай. Каркас - гэта тая частка канструкцыі, якую можна вырабіць самастойна. Вяртлюг - адзін з самых складаных элементаў ўстаноўкі, да яго падлучаюць свідравыя штангі, рэдуктар рухавіка і шланг для падачы промывочной вадкасці. Яго будзе вельмі складана вырабіць самастойна, прасцей замовіць на прадпрыемстве ці купіць гатовы.

У якасці буравых штангаў трэба выкарыстоўваць трубы з таўшчынёй сценкі не менш за 5 мм, даўжыня штангі павінна быць прыблізна 1,5 м. Злучаюцца штангі паміж сабой з дапамогай конусной разьбы з прамавугольнай або трапецападобнай нарэзкай. Такі від разьбы прадухіляе абрывы, а высілак размяркоўваецца па ўсёй таўшчыні металу.

Электрарухавік мацуецца да спецыяльнай карэтцы, якая свабодна рухаецца па вертыкальных накіроўвалых. Такі спосаб мантажу дазваляе павялічыць высілак на долата і дамагчыся вертыкальнасці ходу свідра.

Электрарухавік павінен абавязкова мець рэверс і рэле цёплай абароны, так як у працэсе бурэння цвёрдых парод ён будзе вельмі грэцца.

Лябёдка можа быць як з ручным, так і з электрапрывадам, апошні варыянт нашмат палягчае і паскарае працэс ўздыму штангаў.

Для бурэння свідравін лепш выкарыстоўваць прамысловыя долаты, яны больш надзейныя, хоць і дарагія, але вам іх хопіць не на адну сотню метраў бурэння. З дапамогай такой устаноўкі можна свідраваць свідравіны на глыбіню больш за 100 м у любых пародах.

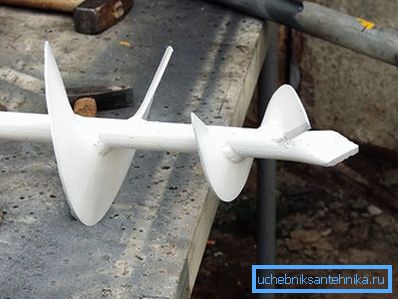

шнековый свідар

Ўстаноўка для шнекового бурэння адна з самых простых і можа быць выканана нават з рыбацкага свідра. Працэс свідравання не адрозніваецца працаёмкасцю і заключаецца ў выдаленні грунту з дапамогай шнека. Такім спосабам можна атрымаць свідравіны глыбінёй да 10 м і дыяметрам да 100 мм.

Для вырабу такой устаноўкі спатрэбіцца сталёвая труба дыяметрам 100 мм. На верхняй часткі трубы ўладкоўваецца вонкавая разьба, а на процілеглым канцы шнек дыяметрам каля 20 см, колькасць віткоў ня больш за два. Да канца шнека прыварваюцца рэжучыя нажы з цвёрдай сталі (па прынцыпе рыбацкага свідра).

Для больш зручнага кручэння шнека трэба прыварыць яшчэ адзін кавалак трубы каля 1,5 м і трайнік з унутранай разьбой. Трайнік накручваецца на разборную штангу, якая вырабляецца даўжынёй 1-1,5 м. Працэс бурэння можа выконвацца як уручную, так і пры дапамозе электрарухавіка. Калі свідраваць ўручную, то пасля кожных трох абаротаў шнека, яго трэба здабываць для ачысткі ад пароды. Аперацыю паўтараць да таго часу, пакуль глыбіня не будзе роўная даўжыні штангі, пасля чаго яе трэба крыху даўжэйшым. Злучэнне штангаў выконваецца пры дапамозе разьбовых муфт або шпількі. Калі глыбіня свідравіны больш за 8 м, канструкцыі трэба мацаваць на каркасе. Для здабывання буравых штангаў і шнека выкарыстоўваецца лябёдка.

відэа

У гэтым відэаматэрыяле можна ўбачыць працу самаробных буравых установак для свідравіны:
