Буры для свідравін сваімі рукамі: асаблівасці і выраб

Калі вы не жадаеце аплачваць працу старонніх людзей і хочаце збудаваць свідравіну сваімі рукамі, то вам спатрэбіцца інструмент. Для бурэння ў першую чаргу патрэбныя буры, купляць якія не заўсёды па кішэні, асабліва калі працаваць імі трэба будзе толькі аднойчы.

Мы раскажам, як вырабіць самаробныя буры для свідравін з падручных сродкаў.

самаробныя буры

шнек

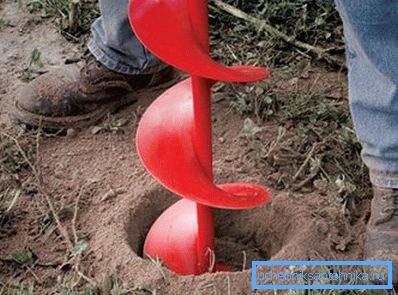

Шнек, або вінтавой свідар ўяўляе сабой вельмі простую канструкцыю: гэта сталёвая паласа, закручаная ў форме спіралі вакол восі і прывараных да яе намёртва. У якасці восі выкарыстоўваюць металічную трубку або пруток, да канца якога далучана рукаяць з калаўротам ці ручкамі для кручэння інструмента.

Пры кручэнні спіраль пачынае капаць грунт і падымаць яго ўверх сваімі лопасцямі па прынцыпе працы шрубы. На канцы снарада размешчаны востры наканечнік, які павышае зручнасць і эфектыўнасць працы. (Гл. Таксама артыкул Як уладкаваць свідравіну сваімі рукамі.)

Для вырабу класічнага варыянту спатрэбіцца спецыяльнае абсталяванне, станкі і печы для загартоўкі сталі, з якой выраблена спіраль. Па зразумелых прычынах зрабіць такі інструмент самому не ўдасца.

Аднак ёсць спосаб абыйсці гэтыя ўмовы і ўсё-такі зрабіць шнек самому:

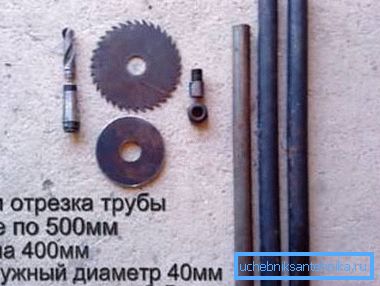

1. Выразаем тры адрэзка сталёвай трубы дыяметрам 40 мм і таўшчынёй сценкі 3.5 мм. Даўжыня аднаго адрэзка - 40 см, двух іншых - па 50 см;

1. Бярэм паўмятровы адрэзак трубы і з дапамогай кавадлы робім адзін яе канец авальным;

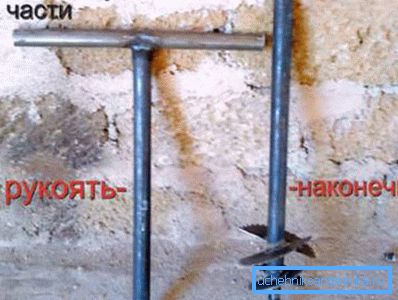

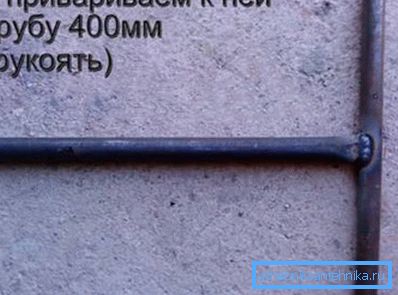

1. Авальным канцом прыварваюць гэтую трубу да адрэзка 40 см роўна пасярэдзіне, атрымаўшы Т-вобразную рукоять;

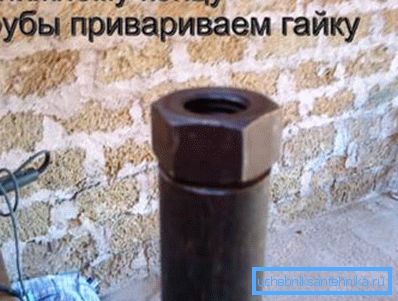

1. Да ніжняга канца дэталі з рукоятью прыварваюць гайку М20;

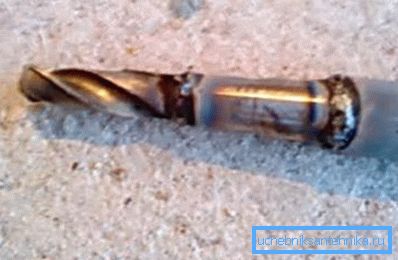

1. Бярэм іншы паўмятровы адрэзак і да яго канца прыварваюць конусападобны наканечнік з усечаным вастрыём, да ляза прыварваюць свердзел па метале дыяметрам 2 см;

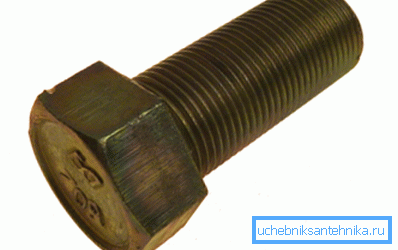

1. Да іншага канца гэтай трубы прыварваюць ніт М20. Імкнемся захаваць сувосева размяшчэнне ўсіх частак канструкцыі;

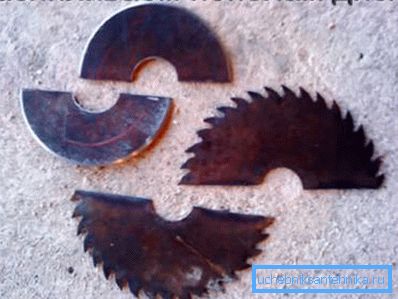

1. Бярэм два дыскі для цыркулярнай пілы, адзін дыяметрам 10 см, іншы - 15 см і распілоўваем іх напалову кутняй шліфавальнай машынай з дыскам для рэзкі сталі;

1. На адлегласці 20 см ад канца наканечніка са свердзелам да трубы прыварваюць палоўкі меншага дыяметра пад вуглом 20 градусаў адзін насупраць аднаго. У выніку паміж палоўкамі будзе кут 40 градусаў;
2. Адступаемся 15 сантыметраў ўверх і на гэтым узроўні прыварваюць палоўкі большага дыяметра па такой жа схеме;

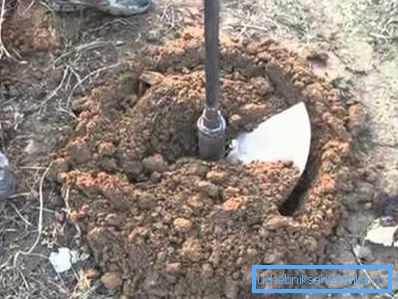

1. Прыкручваем частка з ручкай да працоўнай часткі са свідрам і вырабляем пробнае бурэнне. Калі ўсё атрымліваецца і свідар не гнецца, не ламаецца і нармальна бурит, то выраб можна лічыць удалым. Засталося выявіць выраб фарбай.

Бур для ударна-ліннага бурэння

Буры для ручнога бурэння свідравін ударна-лінных метадам ўяўляюць сабой адрэзкі трубы з зваротным клапанам, якія пры падзенні ў свідравіну захопліваюць грунт і падымаюць яго наверх. Высыпацца пародзе не дазваляе клапан. (Гл. Таксама артыкул Як прачысціць свідравіну: нюансы прац.)

Кошт завадскога вырабы дастаткова высокая, каб набываць яго для аднаразовага выкарыстання.

Таму намі падрыхтавана інструкцыя па самастойнага вырабу желонки:

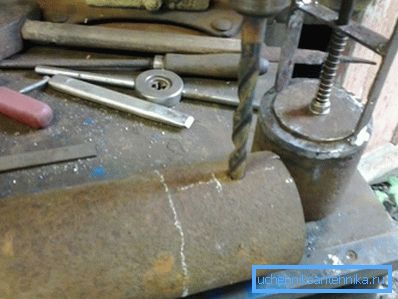

1. Бярэм адрэзак трубы даўжынёй 0.6 м з унутраным дыяметрам 7 гл. Таўшчыня сценкі 3.5 - 5 мм. У краю трубы прасвідроўваюць два адтуліны дыяметрам 1 см кожнае.

1. У адтуліны вставляем адрэзак сталёвага прутка і прыварваюць. Атрымліваецца мантажная ручка для мацавання троса.
2. З іншага боку свідруем два такіх жа адтуліны, толькі змяшчаем іх адносна восі трубы ў бок яе корпуса на 15 мм;
3. Бярэм адрэзак сталёвага прутка дыяметрам 8 - 9 мм і даўжынёй 9 - 9.5 см, у ім свідруем два скразных адтуліны на адлегласці 20 мм ад канцоў кожнае;

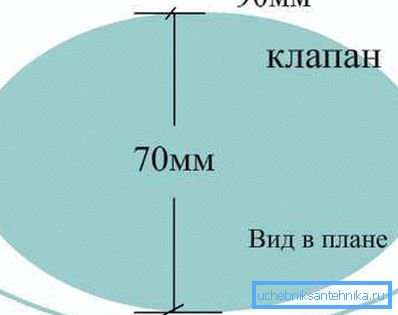

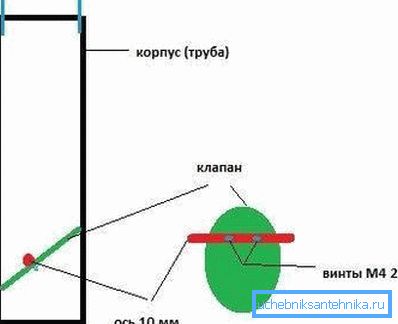

1. З кавалка ліставай сталі таўшчынёй 1 мм выразаем эліпс. Меншы дыяметр фігуры роўны 70 мм, большы - 90 мм. На эліпс свідруем адтуліны так, каб яго прымацаваць да пруткоў з папярэдняга пункта. Адлегласць ад месца мацавання да цэнтра эліпса - 20 мм, пруток маем перпендыкулярна большаму дыяметру фігуры, але засланку да яго не прыкручваем;

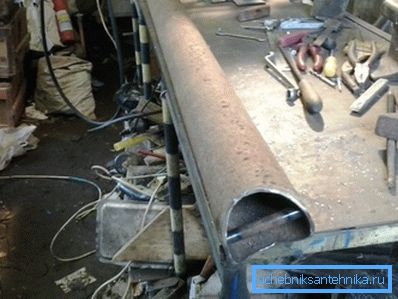

1. Вставляем пруток у адтуліны, змешчаным адносна восі снарада, а выступоўцы канцы расклепывают або накручвае на іх гайкі. Пасля гэтага прыкручваем балтамі і гайкамі эліпс да пруткоў - атрымліваем зваротны клапан;

1. Уздоўж корпуса трубы робім вертыкальную прарэз для зручнасці чысткі інструмента. Можна проста прасьвідраваць адтулін. (Гл. Таксама артыкул Асаблівасці свідравін фільтра.)

Звярніце ўвагу! За кошт эксцэнтрысітэту восі ў засланкі атрымліваецца дзве розных па даўжыні лопасці. Пры ціску на засланку ў рух прыйдзе тая лопасць, якая даўжэй, так як плячо прыкладання сілы ў яе больш. Адпаведна гэтаму прынцыпу засланка стаіць так, што доўгая лопасць накіраваная ўверх, таму пры ціску знізу яна адкрываецца, пры ціску зверху - закрываецца.

выснову

Выраб самаробных прылад для бурэння - цалкам пасільная для нармальнага мужчыны задача. Мы для вас склалі падрабязнае кіраўніцтва, вынікаючы якому вы абавязкова даможацеся поспеху. У завяршэнне прапануем праглядзець відэа ў гэтым артыкуле для больш навочнага ўражанні.
