Чарцяжы хаткі для студні - прыклад вашай ініцыятывы

У такой стракатай сферы, як будаўніцтва, вельмі шмат задач на самы розны густ. Хочаш адчуць сябе выдатным арганізатарам - запрасі брыгаду на будаўніцтва дома і паспрабуй ёй кіраваць.

Хочаш стварыць што-небудзь страшэнна дызайнерскае - і тут таксама знойдзецца вялікае поле дзейнасці. Хочаш адчуць сябе майстрам на ўсе рукі - калі ласка, паспрабуй збудаваць домік над студняй на дачным участку.

прастата выканання

Гэта і вельмі патрэбна для самога калодзежа, але гэта і прынясе вам сапраўднае задавальненне як майстру. Але пачаць, як заўсёды, прыйдзецца з чарцяжа.

Адразу скажам, што спраўна працуе калодзеж - даволі тонкі «арганізм», і няўмелае ўмяшанне можа яго істотна знерваваць. Як следства, у лепшым выпадку - мутная вада, якую пампаваць, ня перапампаваць.

Таму, чарцёж хаткі павінен ўлічваць наступныя моманты канструкцыі студні:

• самае галоўнае - размяшчэнне глінянага замка, яго наступныя параметры:

• глыбіню залягання каля калодзежа;
• працягласць ад калодзежа;
• кут нахілу;
• таўшчыню.

• акрамя таго, памеры самога закрываемого збудаванні

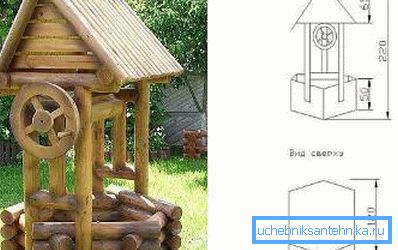

Карысны савет! Не варта пры стварэнні чарцяжа хаткі калодзежа спрабаваць гарадзіць «папяровых монстраў». Раім вам быць у духу самой канструкцыі - просты ідэі і павінна адпавядаць простая канструкцыя і зразумелы, просты чарцёж. Часта ў гэтым выпадку не трэба будзе ніякай дэталізацыі - толькі ізаметрыі і два віды збоку і зверху з памерамі (як на чарцяжы «А»).

засцярогі

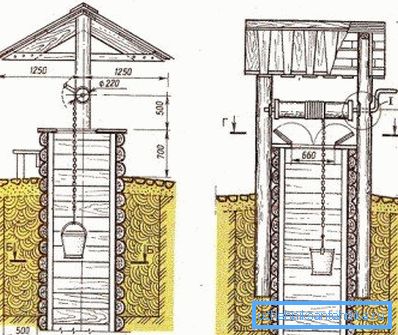

Паглядзіце на варыянт чарцяжа "В".

Звяртаем самую пільную ўвагу на наступны момант:

• самае важнае:
• слупы даху акружаны ў грунце таксама ахоўным гліняным пластом; (Гл. Таксама артыкул Пластыкавы люк для студні: асаблівасці ўстаноўкі.)
• калодзеж мае гліняны замак;
• ўся канструкцыя даху трымаецца на двух круглых слупах, забітых у грунт на паўтара метра;

• каб пазбегнуць парушэнні ахоўнага замка калодзежа ўся канструкцыя з перспектывай на хатка павінна быць разлічана і ўзведзена адначасова;
• калі прыступіць да збудавання даху з нуля, калі замак ужо створаны, непазбежна будзе парушаная абарона, пра гэта нельга забыцца.

Два варыянты чарцяжоў

Ўяўляем два варыянты хаткі над калодзежам, самага распаўсюджанага конькового тыпу.

першы варыянт

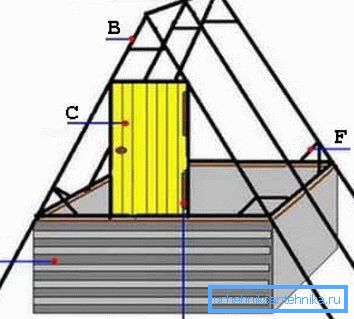

Гэты варыянт будуецца ўжо на раней падрыхтаваным парапеце:

• A - дзве злучаныя адзін з адным дошкі, якія ўтвараюць канёк даху;
• B - кроквы спусцістым часткі;
• C - дзверы;

• D - ашалёўка парапета калодзежа, тут можна выкарыстоўваць любы матэрыял па выбары, толькі б ён быў у першую вільгацеўстойлівы, як адзін з варыянтаў - шыфер;
• E - завесы дзверы;
• F - рэбры фіксацыі-калянасці, якія яшчэ называюць «падкосіны».

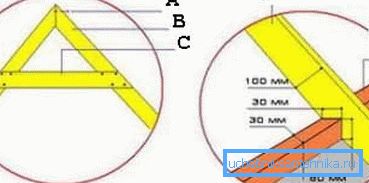

Калі ствараюцца падобныя канструкцыі, у першую чаргу неабходна звяртаць увагу на стыкі і дакладную вытрымку ўсіх памераў, якія пазначаны на чарцяжах:

• A - злучэнне крокваў у верхняй частцы па тыпу «шып-паза»;
• B - кроквенная нага;

• C - рыгель, паўсюдна выкарыстоўваецца рабро калянасці;
• D - кроквенная нага;
• E - верхняя абвязка.

другі варыянт

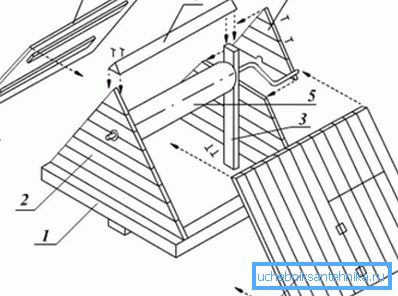

Дадзены варыянт настолькі добра прапрацаваны, што сам чарцёж можа служыць алгарытмам па зборцы:

• 1 - ніжні каркас будынка, які мацуецца на які агароджвае парапет калодзежа;

Карысны савет! Пры вырабе бакавін і пахілаў раім выкарыстоўваць злучэнне дошак тыпу «шып-паза». Такі тып дапаможа стварыць па-сапраўднаму шчыльнае злучэнне, ня дапускалае пранікненню ўнутр вільгаці. Акрамя таго, не лішнім будзе прадугледзець дадатковую ізаляцыю пахілаў знутры руберойдам або любым даступным матэрыялам, якія забяспечваюць добрую абарону і адначасова устойлівым да нізкіх тэмператур.

• 2 - бакавая частка хаткі, якую лепш збіраць асобна, а затым ужо ўсталёўваць на месца; заўважым, у бакавіне робіцца адтуліну для ўстаноўкі вала калодзежа;
• 3 - дадатковае рабро калянасці, вал калодзежа з абодвух бакоў ўваходзіць не непасрэдна ў бакавіну, а праз дадзеную планку;
• 4 - трохкутны ахоўны куток зверху;

• 5 - вал калодзежа;
• 6 - бакавіна з боку ручкі;
• 7 - пахіл даху, які таксама збіраецца асобна, а затым ужо усталёўваецца;
• 8 - пахіл з выразанай у ім дзвярыма, пасаджанай на завесы.

Звяртаем увагу, для рэалізацыі дадзенага праекта спатрэбіцца 24-28 шруб (не лічачы мацавання завес).

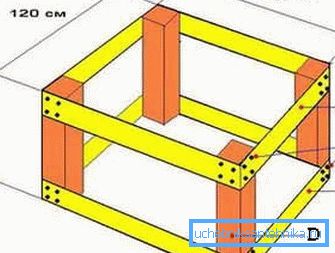

Вельмі часта адной з асноўных складнікаў даху калодзежа з'яўляецца нескладаны драўляны каркас, які ўжо можа несці на сабе пахіл зверху, бакавіны і дзверы.

Каркас складаецца ўсяго з 12 драўляных дэталяў:

• A - верхняя абвязка, такіх чатыры штукі;

• B - мацаванне да стоек, спатрэбіцца на кожную абвязку па 8 шруб (усяго, такім чынам, 64);
• C - ніжняя абвязка, іх таксама чатыры;
• D - стойкі каркаса.

Карысны савет! Любы прафесійна зроблены чарцёж, тым больш з выкарыстаннем драўляных дэталяў павінен абавязкова паказваць, на прымяненне якога інструментара ён разлічаны. Калі ж гэтага няма, вам, хутчэй за ўсё, прыйдзецца патурбавацца пра дыскавую піле, электрычным гэблем, ножовка, лобзікі (гэта ўжо для тонкіх работ), малатка, крыжападобнай адвёртцы і абцугі. А такія інструменты як узровень, аловак і рулетка заўсёды павінны быць пад рукамі і так.

высновы

Нягледзячы на ​​нескладанасць прапанаваных канструкцый, вельмі важна падысці да іх чарцяжах з максімальнай дакладнасцю. Асабліва гэта датычыцца выпадкаў, калі канструкцыя пачынае закранацца канструкцыю самога калодзежа. (Гл. Таксама артыкул Дэкаратыўныя калодзежы з дрэва: як зрабіць самому.)

Цана памылак можа апынуцца вельмі нечаканай і непрыемнай - парушэнне слаёў грунту, разыходжанне фарміруюць кольцаў студні і, як следства, падзенне якасці вады. Абавязкова паглядзіце дадатковае відэа ў гэтым артыкуле. Яно дапаможа вам дакладней расставіць акцэнты ў меркаванай працы.
