Чарцёж крана: разнавіднасці і канструкцыйныя асаблівасці

У гэтым артыкуле мы разгледзім чарцёж гідраўлічнага крана, а таксама раскажам пра тое, што сабой уяўляе паўсюдна распаўсюджаная запорная арматура, выкарыстоўваная пры прыладзе розных трубаправодаў.

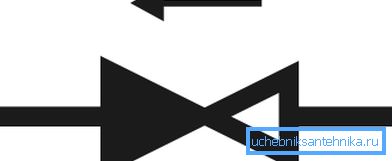

Акрамя таго, мы вызначымся з тым, як выконваецца абазначэнне крана на чарцяжы, каб гэтыя сімвалы былі зразумелыя сантэхнікам, занятым пры абсталяванні будаўнічага аб'екта сантэхнічным абсталяваннем.

Але для пачатку распавядзем аб асноўных разнавіднасцях, якія выкарыстоўваюцца кранаў і аб іх канструкцыйных асаблівасцях.

асноўныя разнавіднасці

У цяперашні час пры абсталяванні жылых дамоў запорной арматурай прымяняюцца наступныя мадыфікацыі трубаправодных кранаў:

• мадыфікацыі з адным вентылем, разлічаныя на падачу толькі халоднай ці толькі гарачай вады;
• змяшальнікі з двума вентылямі;
• однорычажные шаравыя змяшальнікі;
• мадыфікацыі, абсталяваныя тэрмастатам;
• бескантактавыя краны.

Разгледзім пералічаныя катэгорыі прыбораў больш падрабязна.

Одновентильные краны

Канструкцыя одновентильного крана мяркуе наяўнасць аднаго махавік. Таму выкарыстанне прыбора дапускае магчымасць кантролю напору патоку, але не тэмпературы.

Найбольшае ўжыванне такія прыборы знайшлі пры ўладкаванні дачных кухняў і санвузлоў дзе не прадугледжана магчымасць падачы гарачай вады. Дадзены тып запорной арматуры складаецца з металічнага (нержавеючая сталь, латунь, медзь, сілумін і г.д.) корпуса, у якім захоўваецца кран буксуе з гумовай пракладкай ці з керамічным засаўкай.

Да корпуса з дапамогай разьбовага мацавання далучаецца выказаўшы. Зрэшты, ёсць мадэлі, у якіх корпус і выказаўшы ўяўляюць сабой адзінае цэлае. Асяродак запорного механізму ўкручваецца ў корпус і фіксуецца ў ім з выкарыстаннем трубавай разьбы і ўшчыльняючымі гумовых кольцаў.

У адпаведнасці з тыпам запорного механізму одновентильные краны падпадзяляюцца на наступныя мадыфікацыі:

• Полуоборотные краны, якія складаюцца з двух сумешчаных керамічных пласцін. У працэсе эксплуатацыі круціцца шток і паварочвае верхнюю пласціну, якая пракручваецца адносна нерухомай ніжняй пласціны. Калі пласціны сумешчаныя, падача вады прыпыненая, а калі паміж пласцінамі адкрыты зазор, вада свабодна праходзіць.
• Мадыфікацыя чарвячнага тыпу працуе за кошт вярчальны-паступальнага руху. Адзін з канцоў кран-буксы абсталяваны пракладкай, вырабленай з шчыльнай гумы. Калі шток круціцца, гумавая пракладка прыціскаецца да «сядле» і перакрывае падачу вады. І наадварот, калі пракладка за кошт кручэння штока супраць гадзінны стрэлкі падымаецца, падача вады аднаўляецца.

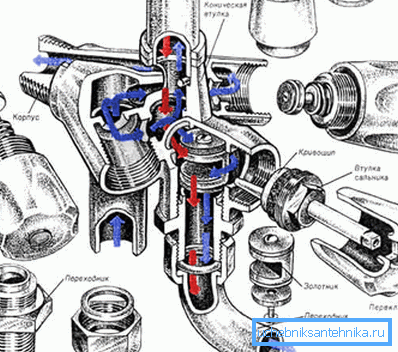

Змяшальнікі двухвентильного тыпу

Змяшальнікі з двума асобна размешчанымі Махавік - гэта прыборы, якія дазваляюць адначасова рэгуляваць напор і тэмпературу падачы вады. Да прыбора ажыццяўляецца падача халоднай і цёплай вады. Таму такое сантэхнічнае абсталяванне з'яўляецца аптымальным варыянтам, як для ванных пакояў, так і для кухняў.

Канструкцыя двухвентильного змяшальніка ўключае наступныя элементы:

• два асобных вентыля, кожны з якіх круціць шток асобнага картрыджа;
• картрыджы для кантролю падачы гарачай і халоднай вады;
• выліваючы для вываду вады;
• аэратар, размешчаны на выліваючы, прызначаны для грубай отчистки патоку і для перашкоды адукацыі пырскаў;
• перамыкач (гусак) які змяняе кірунак патоку ад выліваючы да Лэйк.

Важна: Выбіраючы змяшальнік двухвентильного тыпу, пераканайцеся ў тым, што яго корпус выраблены з нержавеючай сталі або латуні. Мадыфікацыі, вырабленыя з чорнага металу або сілуміну, нягледзячы на ​​тое, што іх кошт невялікая, хутка выходзяць з ладу.

Однорычажные шаравыя змяшальнікі

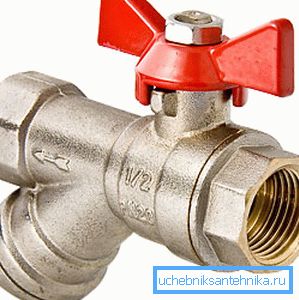

На рынку прадстаўлены шырокі асартымент шаравых кранаў, але цяпер мы гаворым пра однорычажный мадыфікацыі, прызначанай для бытавога выкарыстання.

Сантэхнічнае абсталяванне з запорным элементам шаравога тыпу складаецца з наступных дэталяў:

• корпус з крапежнымі элементамі для падлучэння шлангаў і мантажнай пласціны;
• рычаг для кіравання падачай вады;
• шаравой картрыдж;
• пракладкі;
• асобны выказаўшы або выказаўшы, аб'яднаны з корпусам;
• аэратар.

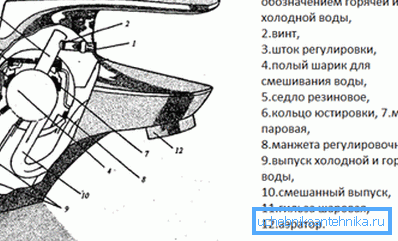

Характэрным адзнакай такіх змяшальнікаў ад іншых запорных прылад з'яўляецца наяўнасць шаравога картрыджа ў выглядзе спадзіста шара з трыма адтулінамі.

Для працы такога картрыджа прымяняецца спецыяльнае гумовае сядло. Шаравой картрыдж з рычагом фіксуецца ў корпусе з дапамогай абшэўкі і стопорного кольца.

Функцыянаванне прыбора ажыццяўляецца з дапамогай ўзняцця ўверх рычага. Пасля таго як рычаг узняты, ажыццяўляецца падача або змешванне вады.

Важна: Купляючы шаравой змяшальнік, пераканайцеся ў тым, што метал корпуса ў таўшчыню мае не менш 0,2 см. Зразумела, матэрыялам для вырабу корпуса павінна быць нержавейка або латунь. Акрамя таго, перад купляй трэба паспрабаваць плыўнасць ходу рычага, калі ход парывісты, ад куплі такой прылады трэба адмовіцца.

Прылада змяшальнікаў з тэрмастатамі

Інструкцыя прымянення такога крана характарызуецца прастатой і выгодамі. Справа ў тым, што дастаткова аднойчы наладзіць тэмпературу вады і пасля можна толькі падладжваць напор патоку.

Такая функцыя забяспечваецца наяўнасцю тэрмастата - адмысловай прылады, якое рэагуе на тэмпературныя змены і падтрымлівае гэтыя паказчыкі на адзіным узроўні. За выключэннем тэрмастата, прылада такіх прыбораў мала чым адрозніваецца ад камплектацыі звычайных змяшальнікаў. (Гл. Таксама артыкул Як усталяваць змяшальнік на ракавіну: асаблівасці.)

Краны з тэрмастатам складаюцца з наступных элементаў:

• сталёвы або латуневы корпус;
• махавікі або рэгулявальная рукоять;
• керамічны картрыдж;
• дадатковае абсталяванне для душавых мадэляў.

Важна: Прылады, забяспечаныя тэрмастатам, гэта высокатэхналагічнае абсталяванне, а таму пры продажы на іх павінна распаўсюджвацца гарантыя прадаўца або завода вытворцы.

выснову

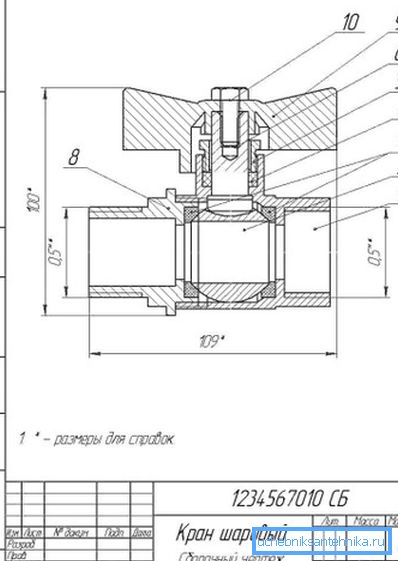

Зараз, калі вы ведаеце, што сабой уяўляе зборачны чарцёж сантэхнічнага абсталявання, вы можаце вызначыць, з якіх дэталяў сабраны кран і якія дэталі могуць быць адказныя за тыя ці іншыя непаладкі. Такім чынам, наяўнасць схемы абсталявання дазваляе вырабіць яго абслугоўванне і рамонт сваімі рукамі.

Засталіся пытанні, якія патрабуюць вычарпальных тлумачэнняў? Больш карыснай інфармацыі можна знайсці, паглядзеўшы відэа ў гэтым артыкуле.
