Чарцёж вадаправоднага калодзежа - розныя варыянты для розных

Вадаправодныя студні, як ні дзіўна, але гэта цэлае сямейства гідратэхнічных збудаванняў, якія выконваюць зусім розныя задачы. Адсюль і немалы арсенал аснашчэння - ад погружной помпаў і фільтраў да сістэм гашэння залішняга ціску.

Дадамо да гэтага, што сваю лепту ў пастаянна пашыраецца наменклатуру разгляданых аб'ектаў ўносяць і разнастайныя інавацыйныя тэхналогіі на аснове вельмі трывалых палімерных матэрыялаў. Іншымі словамі, той, хто збіраецца мець справу з вадаправоднымі студнямі, спачатку павінен вызначыцца з яго канкрэтным прызначэннем, а затым абавязкова стварыць чарцёж будучага прымянення.

І зноў прыходзіцца разбірацца з тэрмінамі

Дзве самых галоўных сферы ўжывання такіх збудаванняў:

• ў сістэме каналізацыі і водоподачи ў гарадскіх умовах;
• і, ў сістэме водазабеспячэння загараднага дома, калі калодзеж служыць крыніцай вады і ўключаецца пачатковым звяном у агульную сістэму.

пластык

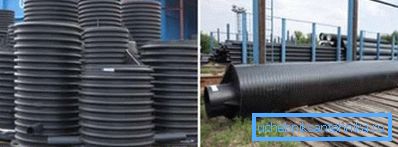

У любым выпадку ўстаноўка студні патрабуе немалых земляных работ і вось тут на дапамогу прыходзіць пластык, што ў апошні час у будаўніцтве адбываецца вельмі часта.

Выкарыстанне пластыка гэта:

• выкарыстанне вельмі трывалага да любых уздзеянняў матэрыялу - ад механічнага да хімічнага;

• магчымасць мець справу з пастаянна пашыраецца наменклатурай дэталяў, здольных задаволіць любым пажаданням і прадугледзець любыя сітуацыі выкарыстання;

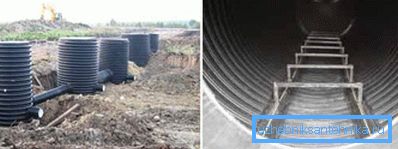

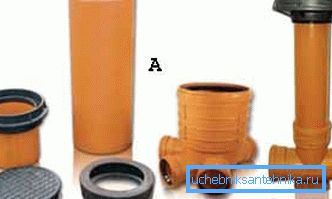

• магчымасць стварэння самых складаных трубаправодных сістэм літаральна за некалькі гадзін без усялякай зваркі і дапаможных прыстасаванняў, калі скончаная праца на зямлі, што наглядна дэманструе фота «А»:

• A - тут пакуль усе элементы ў разабраным стане;
• У - а гэта ўжо цалкам сабраны калодзеж.

Ўяўляем ўсе элементы падобных зборак з пластыка, звяртаем толькі ўвагу на тое, што маштаб і асартымент дэталяў можа быць значна больш:

• A - вечка;
• B - тэлескапічная труба - гэта ўжо наўпрост з тых неверагодных магчымасцяў, якія прадастаўляюць новыя тэхналогіі; па сутнасці, тэлескоп вырашае цалкам пытанне клапаціцца пра ліхаманкавай падганянні вышыні калодзежа пад глыбіню залягання ваданоснага пласта або подстыковываемой лініі труб;

• C - тэлескапічная абшэўка;
• D - асноўная труба з полівінілхларыду (ПВХ);
• E - донное фарміраванне калодзежа, якое істотна залежыць ад яго прызначэння.

Карысны савет! Не выпадкова ПВХ-тэхналогіі называюць рэвалюцыйнымі ў галіне мантажу вадаправодных сістэм. Але іх прастата і мноства прапаноў на рынку часам могуць згуляць і нядобрую жарт. Раім мець справу ў гэтай галіне толькі з традыцыйнымі арганізацыямі, якія маюць добры вопыт у пракладцы камунікацый з выкарыстаннем ПВХ. Акрамя таго, абавязкова даследуйце ўсе наяўныя прапановы з пункту гледжання іх кошту - цана на адны і тыя ж камплектуючыя можа адрознівацца ў 1,5-2 разы.

Але бліжэй да схемах і чарцяжах

Працягваючы тэму ПВХ, прапануем у якасці першай схемы канструкцыю менавіта іх гэтага матэрыялу, наглядна дэманструе ўсе новыя магчымасці.

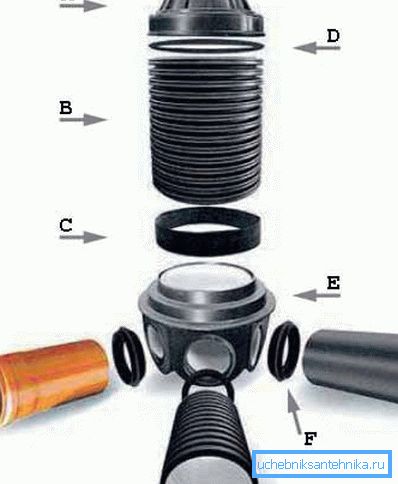

ПВХ-калодзеж

Схема такога калодзежа вельмі мабільная у сваім развіцці і пераабсталяванні ў залежнасці ад зменлівых умоў прымянення:

• A - гарлавіна;
• B - труба дыяметрам 1-1,2 м для шахты калодзежа;
• C - ўшчыльніцельная абшэўка; ў выкарыстанні падобных сродкаў герметызацыі пластык дасць «100 ачкоў наперад» любому іншаму матэрыялу, нарэшце-то зламаўшы гэтую невясёлы прымаўку: сантэхніка - навука аб стыках і раздымамі - яны заўсёды былі сапраўдным галаўным болем для мантажнікаў;

• D - ўшчыльняльнае кольца;
• E - латок;
• F - ўшчыльніцельная абшэўка.

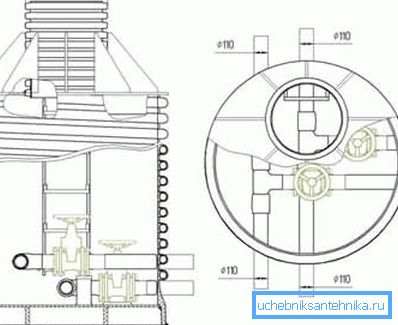

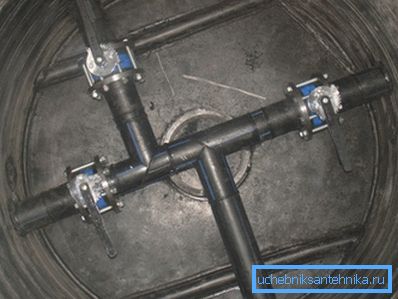

Такім чынам, на аснове гэтай зборкі можна стварыць наступны чарцёж калодзежа гасільнікам напору каналізацыі:

Заўважце, тут:

• выкарыстоўваюцца дадатковыя рэбры калянасці для ўмацавання становішча оголовка;
• сістэма мае ўнутраную лесвіцу, што здымае пытанне аб абслугоўванні верхняга зводу шырокай ніжняй часткі;
• выкарыстоўваюцца дзве сістэмы трубаправодаў - асноўная і дапаможная для барацьбы з залішнім ціскам.

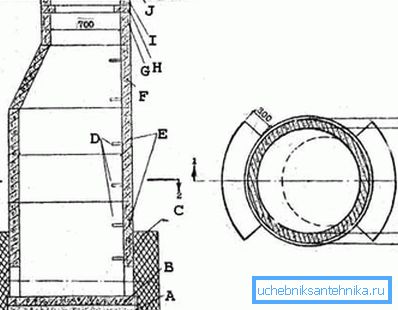

Першы поўны чарцёж

У якасці першага варыянту прапануем наступны, з схаванай вечкам:

• A - бетонавую падставу;
• B - пліта заснавання - такая арганізацыя добрая, калі калодзеж выкарыстоўваецца для каналізацыі, водазабор патрабуе больш сур'ёзнага стаўлення і выкарыстання па меншай меры кварцавай дробкі;
• C - гліняны замак - калі калодзеж на лецішчы і за яго межамі зямля, то замак неабходна будзе рабіць зверху;
• D - клямары лесвіцы;

• E - жалезабетонныя або пластыкавыя кольцы, якія фармуюць драбы збудаванні;
• F - конусападобныя кольца;
• G - кальцо меншага дыяметра;
• H - апорная кольца - і жалезабетон і пластык дазваляюць падабраць самыя розныя дыяметры для стварэння такіх структур;
• I - для больш дакладнай падганяння вышыні можна выкарыстоўваць каменны мур;
• J - бетонная отмостка;
• K - люк - ідэальнае рашэнне, калі ўзнікае жаданне схаваць калодзеж на ўчастку.

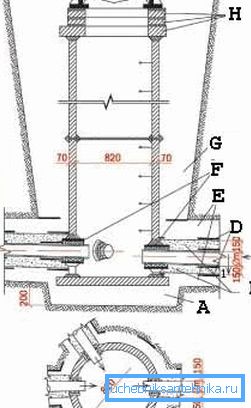

другі варыянт

Дадзены варыянт характарызуецца дбайнай і рэдка сустракаемай методыкай фарміравання дна калодзежа:

• A - пясчаная падрыхтоўка;
• B - пласты жвіру;
• C - перфараваная дрэнажная труба;
• D - геотекстиль, як сродак абароны ад вільгаці;
• E - пясчаная засыпанне труб;
• F - патрубкі;
• G - пясчаная засыпанне ўздоўж драб калодзежа;

• H - доборные кольцы;
• I - агаловак;
• J - чыгунны люк.

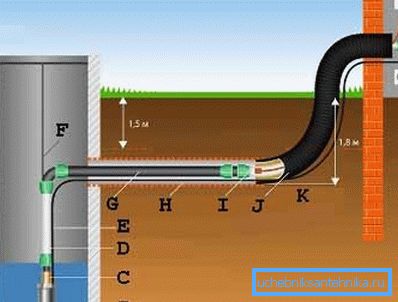

трэці варыянт

Трэці варыянт ужо ставіцца да студняў, убудаваным у сістэму водазабеспячэння дома:

• A - калодзеж;
• B - погружной помпа;

Карысны савет! У якасці погружной помпаў раім выкарыстоўваць помпы цэнтрабежнага тыпу. Яны значна больш эфектыўна пры працы ў параўнанні з вібрацыйнага, і, што немалаважна для разгляданых канструкцый, яны больш беражліва ставяцца да навакольнага афармленні студні.

• C - зваротны клапан;
• D - гнуткі шланг;
• E - электракабель з сістэмай абароны ад прамярзання і ўздзеяння вільгаці;
• F - трос; прапанаваная схема прымушае выкарыстоўваць дадзены ахоўны элемент, хоць варыянтаў рашэння такой задачы можа быць некалькі;
• G - трубаправод, абавязкова павінен быць пракладзены ніжэй узроўня прамярзання грунта;
• H - электрокор - сістэма электрычнай абароны пра прамярзання (падрабязна схему гл. Ніжэй);
• I - гнуткая муфта;
• J - ахоўны кажух, рэкамендуецца выкарыстоўваць Ізапрафлекс;
• K - глыбіня траншэі на схеме 1,8 м;

• L - блок аўтаматычнага кіравання і кантролю;
• M - сетка на 220/50.

Некалькі дапаможных схем

Калі гаворка ідзе пра такія сістэмах як вадаправодныя студні, то не пазбегнуць ад канкрэтызацыі некаторых асабліва адказных вузлоў:

• Па-першае, вельмі карысная электрычная сістэма прагрэву трубаправодаў, якая складаецца з наступных элементаў:

• A - ахоўная абалонка;
• B - мантажны провад;

• C - цеплаізаляцыя;
• D - секцыя абагрэву;
• E - сам обогреваемый трубаправод.

• Па-другое, для абароны ад назапашвання вільгаці ўздоўж бакавых сценак студні карысна арганізаваць ўстаўкі з цэментавых фільтруюць элементаў, якія робяць трох відаў:

• A - прамыя (стрэлкамі паказана кірунак пранікнення вільгаці ўнутр калодзежа);

• B - касыя, заўважце, пад'ём у бок ўнутранай паражніны калодзежа, што прынцыпова важна;
• C - конусападобныя.

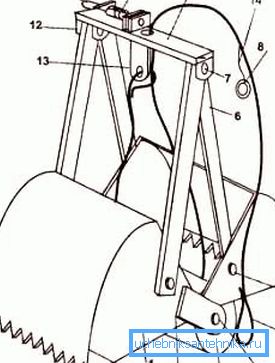

• Па-трэцяе, для ачысткі ўнутранай паражніны калодзежа можна ўжываць розныя прыёмы і сродкі, у рэшце рэшт, заўсёды ёсць скрабок, вапна і лесвіца, але для маштабных работ вельмі карысны бывае, ні многа, ні мала, коўш, створаны па наступнай схеме:

• 1 - пара каўшоў;
• 2 - ролік для накручвання троса;
• 3 - палец роліка;
• 4 - трос;
• 5 і 7 - балты M8, такіх на чарцяжы 6 шт;
• 6 - цяга, у канструкцыі іх 4 шт;

• 8 - кольца для фіксацыі становішча каўша;
• 9 - траверс;
• 10 - спружына, якая працуе на сціск;
• 11 - стрыжань-фіксатар;
• 12 - вуха;
• 13 - полупроушина;
• 14 - тонкі трос.

• Па-чацвёртае, больш простым варыянтам калодзежа можа быць, так званы, абісінскіх, які нагадвае хутчэй свідравіну і з прычыны сваёй «непераборлівасці» часта ўзводзіцца прама ў падвале дома. Чарцяжы Абісынскага калодзежа вельмі простыя:

• A - зваротны клапан, без якога не абыходзіцца ні адзін калодзеж;

• B - сеткаваты фільтр, прывараны да трубы;
• C - пракручваюць конус - такі не здольны вырашыць праблему з вадой на вялікіх глыбінях залягання ваданосных пластоў, але з верхаводка (да 4 метраў) ён спраўляецца выдатна).

высновы

Інструкцыя стварэння вадаправоднага калодзежа і выгляд яго чарцяжа моцна залежаць ад прызначэння гэтага будынка. Безумоўна, у розных варыянтах можна знайсці вельмі шмат агульнага. Але ёсць і істотныя адрозненні, у першую чаргу ў арганізацыі дна.

Каб не заблытацца ў магчымых рашэннях абавязкова паглядзіце дадатковае відэа ў гэтым артыкуле, якое дапаможа вам сістэматызаваць усе веды.
