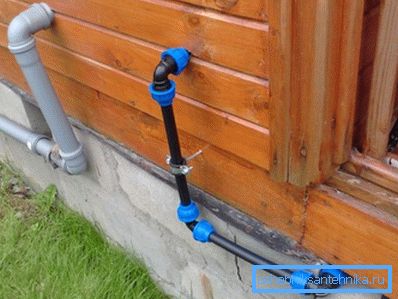

Дачны вадаправод: схемы і матэрыялы

З чаго можна зрабіць дачны вадаправод сваімі рукамі? Якія трубы і вентыля лепш выкарыстоўваць? Як забяспечыць пастаянную падачу вады ў межах ўчастка, калі ў садовым таварыстве яна падаецца па графіку?

Паспрабуем адказаць на гэтыя пытанні.

па пакупкі

Пачнем з выбару матэрыялаў.

трубы

Давайце ўспомнім, у якіх умовах будзе эксплуатавацца сістэма водазабеспячэння на дачы.

• Ёй трэба будзе транспартаваць толькі і выключна халодную ваду.
• Працоўны ціск не перавысіць 2,5-3 кгс / см2.

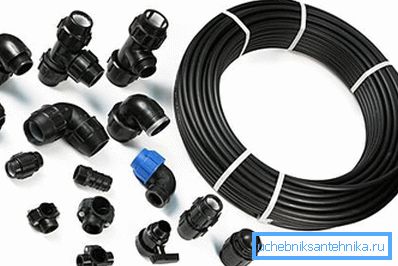

Раз так - можна прыгледзецца да недарагіх палімерным трубам. Сярод іх, у сваю чаргу, нашым выбарам стане напорная поліэтыленавая труба.

Чаму менавіта яна?

1. Кошт пагоннага метра поліэтыленавай трубы прыкметна ніжэй, чым поліпрапіленавай або ПВХ, не кажучы ўжо аб іншых матэрыялах.
2. Гэты пластык эластычны, што дазваляе пракладваць трубы з выгібамі без фітынгаў.

Мала таго: поліэтылен захоўвае эластычнасць у мароз. Нават калі ў вадаправодзе замерзнуць рэшткі вады, труба не парвецца, а толькі злёгку расцягнецца. Пры адтаванні яна вернецца да першапачатковага памеру.

1. Нарэшце, компрессіонные фітынгі для поліэтылену дазваляюць абысціся без колькі-небудзь складанай прылады, сабраўшы вадаправод ў дачным доме сваімі рукамі ў літаральным сэнсе слова. Усё, што спатрэбіцца - тарцавальных нож (як варыянт - звычайная садовая ножовка і востры нож для зачысткі тарцоў ад задзірын).

Памер труб залежыць ад меркаванага расходу вады:

Звярніце ўвагу: поліэтыленавыя трубы звычайна маркіруюцца вонкавым дыяметрам, які на крок больш ўнутранага. Так, 32-міліметровая труба мае ўнутраны дыяметр прыкладна ў 25 мм.

арматура

Тут таксама можна даць цалкам канкрэтныя рэкамендацыі. У якасці адсякае ўчасткі вадаправода вентыляў выкарыстоўваюцца сучасныя шаравыя краны. Яны выключна ад збояў і заўсёды трымаюць ваду ў закрытым стане.

У кропках водоразбора мантуюцца краны з керамічнымі кранбуксами. Ад традыцыйных шрубавых кранаў яны адрозніваюцца зноў-такі даўгавечнасцю і адмоваўстойлівасцю: про набіванне сальніка і замену пракладак можна забыцца назаўжды.

Нюанс: ўстаноўка керамічнай арматуры на ўвазе наяўнасць фільтра грубай ачысткі. Пясок або акаліна, якія трапілі паміж керамічнымі пласцінамі, могуць сашпіліць іх.

Акрамя фільтра, прылада дачнага вадаправода з падачай вады з калодзежа мяркуе наяўнасць зваротнага клапана. Ён ставіцца на всасывать патрубке павярхоўнага помпы або на выходным патрубке погружного. Клапан не дазволіць бліск трубы вадзе злівацца назад у калодзеж пасля адключэння помпы.

насос

Якім павінен быць помпа для дачнага вадаправода з падачай вады з калодзежа або натуральнага вадаёма? Усё залежыць ад асаблівасцяў крыніцы вады.

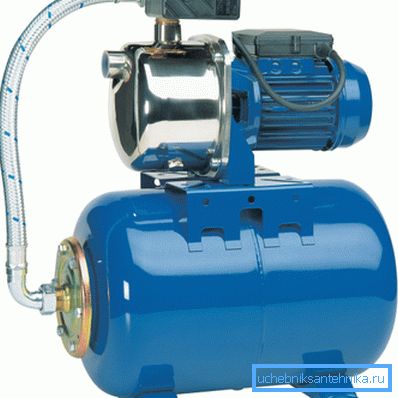

Пры невялікім адлегласці да люстэрка вады аптымальны выбар - павярхоўная помпавая станцыя. Яна пастаўляецца з уласным гідраакумулятарам, якія забяспечваюць бесперапыннае водазабеспячэнне пры прыпынках помпы. Максімальная глыбіня, з якой павярхоўны помпа здольны падняць ваду, складае 7-9 метраў.

Для глыбокага калодзежа з чыстай вадой падыдзе віхравы помпа (цэнтрабежны, з адным рабочым колам). Ён забяспечвае выдатную прадукцыйнасць пры добрым напоры за кошт мінімальнага прасвету паміж крыльчаткой і слімаком (корпусам помпы).

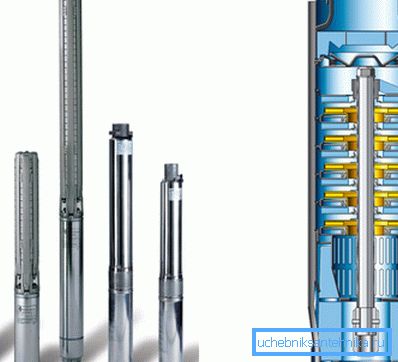

Калі вада змяшчае вялікую колькасць завісяў, лепш аддаць перавагу шматступенны цэнтрабежны помпа. Вялікі прасвет паміж працоўнымі коламі і корпусам робіць яго малаадчувальная да глею і пяску; некалькі крыльчаток на агульным вале з паслядоўна злучанымі дыфузарамі кампенсуюць непазбежнае падзенне напору.

прынцыповая схема

Пастаянная падача вады можа быць рэалізавана двума спосабамі.

гідраакумулятар

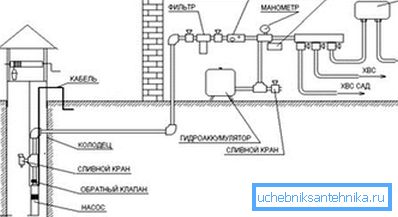

Калі павярхоўная помпавая станцыя звычайна ўжо забяспечаная гідраакумулятарам, то схема дачнага вадаправода з погружным помпай мае на ўвазе яго асобную ўстаноўку. Гідраакумулятар - гэта сталёвая ёмістасць, падзеленая гумавай мембранай на два адсека - паветраную і вадзяны камеры.

Пры працы помпы ёмістасць запаўняецца вадой; пры гэтым паветраная камера стварае залішні ціск і дазваляе карыстацца кранамі пасля прыпынку помпы. Пры выкарыстанні погружной помпы неабходны яшчэ адзін дадатковы элемент - датчык ціску з рэле, адключаюць і ўключаюць харчаванне пры дасягненні парогавых значэнняў.

Пры неабходнасці ў адной сістэме водазабеспячэння можа быць ўстаноўлена некалькі гідраакумулятараў. Яны могуць мантавацца ў любым пункце вадаправода; іх карысныя аб'ёмы сумуюцца, робячы перыяды прастою помпы больш доўгімі.

назапашвальная ёмістасць

Вадаправод ў дачным кааператыве з падачай вады па графіку звычайна забяспечваецца назапашвальнай ёмістасцю. Яе аб'ём разлічваецца ў залежнасці ад сутачнай патрэбнасці ў вадзе і графіка яе падачы. Скажам, пры сярэднясутачнай спажыванні ў 400 літраў і падачы вады два разы на тыдзень патрэбна ёмістасць ў 1500 літраў, а пры штодзённай падачы i расходзе ў 200 літраў у суткі дастаткова тых самых 200 літраў.

Як правіла, у якасці назапашвальніка выкарыстоўваюцца бакі з харчовай поліэтылену, ужо забяспечаныя зліўным патрубком. Лепш аддаць перавагу бак з цёмнага пластыка: у пранікае для сонечных прамянёў ёмістасці вада хутка заквітнее.

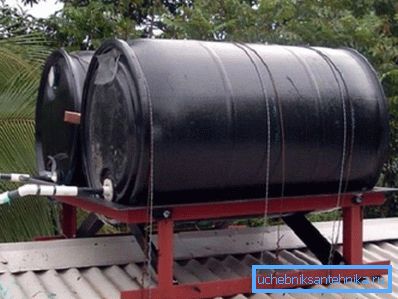

Бак размяшчаецца на гарышчы дачнага дома (зразумела, калі перакрыцце здольна вытрымаць яго вага), на зварной падстаўцы або на натуральным узвышэнні. Напору ў 3-4 метра хай без запасу, але цалкам дастаткова для працы сантэхнічных прыбораў любога тыпу, уключаючы праточныя награвальны і пральныя машыны. Вадаправод падключаецца да зліўному патрубку пасля вентыля, які дазваляе пры неабходнасці адключыць бак ад вадаправода.

Як рэалізаваць аўтаматычнае запаўненне ёмістасці?

1. Праробліваем ў яе бакавой сценцы максімальна блізка да гарлавіне адтуліну дыяметрам 18 міліметраў.

Падказка: калі няма свердзела падыходнага памеру, адтуліну ў поліэтыленавай сценцы можна акуратна выразаць вострым вузкім нажом.

1. Ўсталёўваем у гэтую адтуліну заліўной клапан для бачка унітаза. Герметызацыя забяспечваецца ідучымі ў камплекце гумовымі пракладкамі.
2. Падлучальны да клапана ўваходных вадаправод - непасрэдна поліэтыленавай трубой з фітынгам-перахадніком на полудюймовых разьбу ці гнуткай подводкой.

Калі ёмістасць ўстаноўлена на гарышчы, будзе нядрэнны ідэяй забяспечыць яе пераліўкай. Для гэтай мэты ў бак праз выразанае ў сценцы адтуліну заводзіцца каналізацыйная труба дыяметрам 50 мм. Злучэнне латаецца сіліконавым герметыкам.

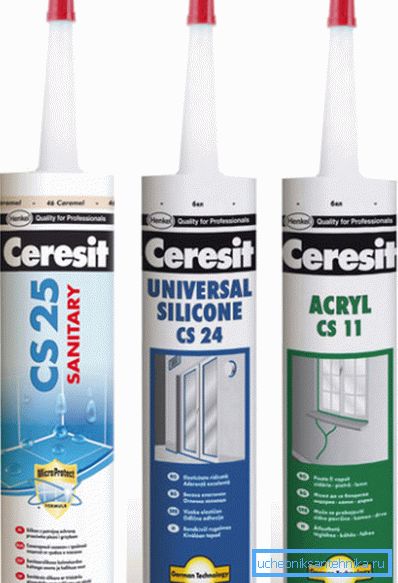

Карысна: у гэтым выпадку на якасці герметыка не варта эканоміць. Прадукцыя знакамітых вытворцаў (Момант, Цэрэзіт) добрая перш за ўсё тым, што надзейна трымаецца на складаных паверхнях, да якіх у поўнай меры ставіцца гладкі поліэтылен.

карысныя дробязі

Напрыканцы - пара карысных саветаў:

• Якая выкарыстоўвае назапашвальную ёмістасць схема вадаправода ў дачным доме сваімі рукамі выдатна спалучаецца з наяўнасцю на ўчастку студні. Увогуле-то, у гэтым выпадку можна абыйсціся без стацыянарнага помпы і пастаяннага трубаправода ад калодзежа: бак можна проста напаўняць праз шланг па меры выдатку вады.

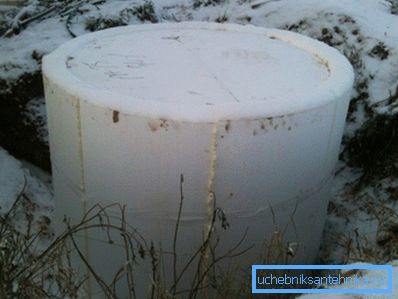

• Пры круглагадовым выкарыстанні вадаправода, які сілкуецца ад калодзежа, труба ўкладваецца глыбей ўзроўню прамярзання грунта. Калодзеж накрываецца і ўцяпляецца: цеплаізаляцыя не дасць яму перемерзнуть нават у пік халадоў.

заключэнне

Спадзяемся, што прыведзеныя рэкамендацыі дапамогуць чытачу ў праектаванні і будаўніцтве вадаправода для ўласнай дачы.

Дадатковыя матэрыялы можна знайсці ў відэа ў гэтым артыкуле. Поспехаў!
