Даст на кран: вывучаем дзеючыя нарматыўныя дакументы на
Мэта гэтага артыкула - высветліць, якія дзяржаўныя стандарты рэгламентуюць вытворчасць элементаў запорной арматуры. Мы пазнаёмімся з некалькімі дзеючымі ДАСТ і вывучым іх асноўныя патрабаванні. Такім чынам, у шлях.
пералік
Пачнем з кароткага пераліку дакументаў, з якімі нам трэба звесці знаёмства.
- ДАСТ 25809-96 прысвечаны тыпах і памерах вырабляюцца змяшальнікаў і кранаў.
Дзіўна, што, імпартная сантэхніка таксама ў асноўнай масе ўкладаецца ў прыведзеныя стандартам мяжы памераў - проста таму, што яго рэкамендацыі выцякаюць з асаблівасцяў чалавечай анатоміі.
- ДАСТ 21345-2005 апісвае агульныя техусловия на вытворчасць шаравых і коркавых кранаў. З некаторымі агаворкамі: яны прызначаны для трубаправодаў з ціскам да 250 атмасфер і не могуць выкарыстоўвацца ў асаблівых умовах (у атамнай энергетыцы, пры транспартоўцы агрэсіўных вадкасцяў і г.д.).
- ДАСТ 9544-2005 ўтрымлівае нормы герметычнасці для запорной арматуры і класіфікуе яе па класе герметычнасці.
- ДАСТ 10944-97 змяшчае техусловия на вытворчасць рэгулююць кранаў (дроселяў, трехпроходных і г.д.).
ДАСТ 25809-96
маркіроўка
Стандарт, апроч іншага, ўсталёўвае нормы абазначэння кранаў і змяшальнікаў. У іх маркіроўцы павінны выкарыстоўвацца наступныя абазначэння:
| абазначэнне | расшыфроўка |
| см | змяшальнік |
| кр | кран |
| розум | Прылада, прызначанае для рукамыйніцы |
| М | Прылада, прызначанае для мыйкі |
| У | Прылада, прызначанае для ванны |
| ВУ | Агульны для рукамыйніцы і ванны (як правіла, з доўгім паваротным гусаком) |
| дш | душавой |
| БД | для бідэ |
| Да | Для водонагревательный калонкі |
| Д | Двухрукояточный (асобныя краны ХВС і ГВС) |
| Аб | Однорычажный |
| Л | локцевы |
| Р | Падводкі праходзяць праз мыйку або рукамыйніца праз розныя адтуліны |
| Ц | Цэнтральны (падводкі праходзяць праз рукамыйніца або мыйку праз адно адтуліну) |
| Б | набортные мантаж |
| Н | насценны мантаж |
| З | Застенный мантаж |
| Шл | З душам на гнуткім шлангу |
| шт | З душам на штанзе |
| тр | З душам на стацыянарнай трубе |
| Щб | З шчоткай для набортной ўстаноўкі |
| Щн | З шчоткай для насценнай ўстаноўкі |
| А | З аэратар ў Гусаке |
| Іў | З высоўным выліваючы (гусаком) |
| арт | Гусак са струевыпрямителем |
| р | Гусак з развальцовкой |
Інструкцыя па чытання маркіроўкі простая і зразумелая.
Абазначэнне ўключае:
- Тып сантэхнічнага прыбора (Глядзі або Кр).
- Паслядоўнасць літарных пазначэнняў.
- Дасылку да стандарту.
Так, Глядзі-МДЦБА ДАСТ 25908-96 - гэта класічны кухонны змяшальнік: ён прызначаны для мыйкі, забяспечаны двума кранамі, падводкі заведзены праз адно цэнтральнае адтуліну, корпус змяшальніка мацуецца да самай мыйцы, выказаўшы забяспечаны аэратар.
патрабаванні
Мы не станем прыводзіць усё варыянты вырабу кранаў і змяшальнікаў з іх асноўнымі памерамі, прадугледжаныя стандартам: жадаючыя могуць азнаёміцца з яго поўным тэкстам самастойна.
Вылучым толькі ключавыя моманты.
- Форма корпуса, баранчыкаў, гусака і перамыкачоў не рэгламентуецца стандартам і вызначаецца працоўнымі чарцяжамі.
- Насценныя змяшальнікі павінны мець межосевое адлегласць па падводку, роўнае 100 або 150 мм.
Аднак: на практыцы ўсе айчынныя вырабы, якія можна сустрэць у шырокім продажы, вырабляюцца з межосевым адлегласцю 150 мм.

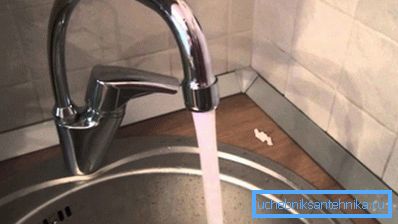

- Гусак павінен забяспечвацца аэратар, струевыпрямителем (кароткім вертыкальным участкам, якія прадухіляюць распырскванне вады ў напрамку краю ракавіны) або развальцовкой.
- Цэнтральныя змяшальнікі могуць вырабляцца з адліваным траяком або з гнуткімі падводкамі.
Заўвага аўтара: літых траякоў зараз амаль не сустрэнеш у продажы, што не можа не радаваць. Замена тройникового змяшальніка - ялінкі сваімі рукамі спалучаная з частковай разборкай сталёвага вадаправода, вельмі стомная і займае не менш за гадзіну. Для параўнання - змяшальнік на шлангах змяняецца за 15 хвілін з двума перакур.
- Разьбы для далучэння душавога шланга да корпуса змяшальніка і Лейк павінны мець памер G1 / 2 (паўцалі), для гусака - G3 / 4 (тры чвэрці цалі).
- Корпуса набортных змяшальнікаў павінны забяспечваць магчымасць іх мантажу на адтуліны ў мыйках і ўмывальніках памерам 34 мм.

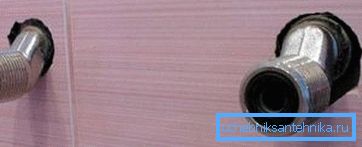

- Косоножки (эксцэнтрыкі для ўстаноўкі насценнага змяшальніка) абавязаны мець эксцэнтрысытэт ад 3 мм. Ён кампенсуе адхіленні мантажу падводак ад стандартнага межосевого адлегласці. Акрамя таго, форма косоножек павінна дазваляць іх укручвання: яны забяспечваюцца выступамі ўсярэдзіне або гранямі звонку.
- Змяшальнікі павінны пастаўляцца камплектна, з поўным наборам шлангаў і пракладак.
ДАСТ 21345-2005

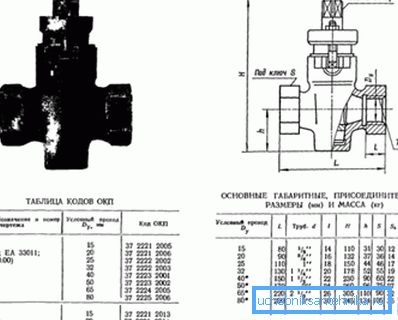

Стандарт мае статус міжнароднага: ён прыняты на тэрыторыі 12 дзяржаў былога СССР. Неабходнасць у замене дзеючага раней ДАСТ 21345-78 ўзнікла ў сілу прычын хутчэй арганізацыйных, чым тэхналагічных: шаравыя краны па Дасце 21345-78 не мае якіх-небудзь сур'ёзных канструктыўных адрозненняў ад сваіх сучасных аналагаў; канструкцыя жа коркавых вентыляў і зусім не зведала прынцыповых змен за апошнія паўстагоддзя.
Якім павінен быць коркавы илишаровый кран па Дасце 21345-2005?
- У полнопроходного крана эфектыўны дыяметр не можа быць менш 95% дыяметра уваходнага патрубка пры памеры да ДУ350 і не менш 92% пры памеры ДУ400 і больш. Эфектыўны дыяметр вентыля з завужаным праходам ўзгадняецца з спажыўцом.

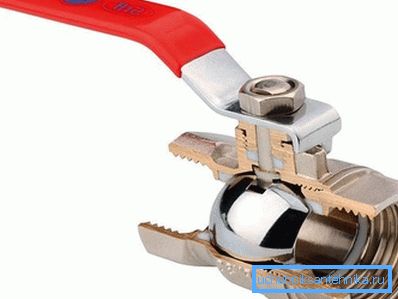

Важна: сучасныя шаравыя краны прыцягваюць, сярод іншага, мінімальным гідраўлічным супрацівам. Завужаны праход зводзіць гэта перавага перад коркавымі і шрубавымі вентылямі да мінімуму.
- Намінальны памер вентыля па ДАСТ павінен адпавядаць наступнай табліцы:
| умоўны праход | Памер у цалях |
| 10 | 3/8 |
| 15 | 1/2 |
| 20 | 3/4 |
| 25 | 1 |
| 32 | 1 1/4 |
| 40 | 1 1/2 |
| 50 | 2 |
| 65 | 2 1/2 |
| 80 | 3 |
| 100 | 4 |
| 150 | 6 |
| 200 | 8 |
| 250 | 10 |
| 300 | 12 |
| 350 | 14 |
| 400 | 16 |
| 450 | 18 |
| 500 | 20 |
- Перад зборкай крана ўсе яго часткі павінны ачышчацца ад забруджванняў.
- Труцца паверхні коркі і корпуса коркавага вентыля павінны быць пакрытыя бескислотной змазкай.
- Зацягнутая сальница можа ўваходзіць у пазу максімум на 30% уласнай вышыні (не ня менш 2 мм).
- Пры зборцы корпуса на шпільках, характэрнай для вялікіх дыяметраў, ДАСТ на шаравой кран патрабуе, каб канцы шпілек выступалі з гаек як мінімум на адзін віток разьбы. Шпількі заварочваюцца ў корпус да ўпора.

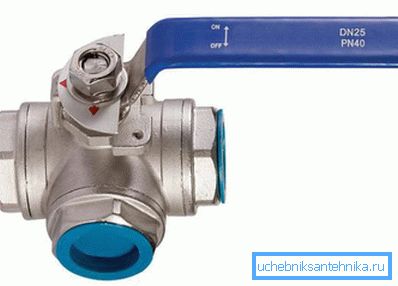

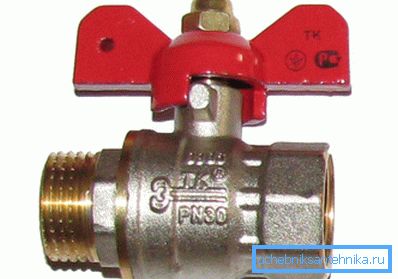

- Для крайніх палажэнняў дзяржальні варта прадугледжваць абмежавальнікі.
Зрэшты: коркавыя краны без дзяржальняў такіх не маюць і не могуць мець у прынцыпе.
- Кран можа пастаўляцца часткова разабраным, са знятай дзяржальняй або рэдуктарам (для вырабаў вялікага дыяметра). Знятыя дэталі пакуюцца ў тую ж тару.
ДАСТ 9544-2005
Як класіфікуецца шаравой кран па Дасце 9544-2005? Якія патрабаванні прад'яўляюцца да герметычнасці яго засаўкі?
Пачнем з метаду выпрабаванняў. Яны праводзяцца простым і празрыстым спосабам: элемент запорной арматуры герметычна далучаецца да трубаправода адпаведнага дыяметра, пасля чаго ў ім ствараецца працоўны ціск. Газавыя вентыля выпрабоўваюцца сціснутым паветрам; для кантролю ўцечак вентыль змяшчаецца ў ваду.
Час вытрымкі з кантролем герметычнасці павінна адпавядаць наступнай табліцы:
| умоўны праход | Час вытрымкі, сек | |
| вада | паветра | |
| ДУ50 і менш | 120 | 60 |
| звыш ДУ50 | 180 | 120 |

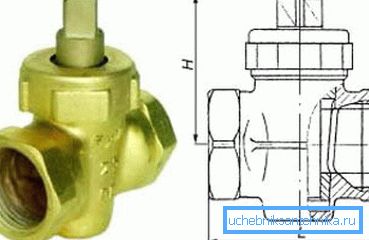

Што цікава, коркавы або шаравыя краны па Дасце 9544-93, замененае ДАСТ 9544-2005, выпрабоўваўся ў залежнасці не толькі ад дыяметра, але і ад тыпу ўшчыльнення. Для злучэнняў металу з металам і неметалічнага ўшчыльнення працягласць выпрабаванняў адрозніваліся.
Як прысвойваюцца класы герметычнасці? Прывядзём табліцу прысваення класа ў залежнасці ад аб'ёму ўцечкі пры розных намінальных дыяметрах элемента запорной арматуры.
Звярніце ўвагу: клас А прысвойваецца пры поўнай адсутнасці бачных уцечак.
| намінальны дыяметр | Дапушчальныя ўцечкі пры перавышэнні намінальнага ціску ў 1,1 разы, см3 / мін | |||
| клас D1 | клас D | клас C | клас B | |
| 15 | 0,1 | 0,09 | 0,027 | 0,009 |
| 20 | 0,15 | 0,12 | 0,36 | 0,012 |
| 25 | 0,2 | 0,15 | 0,045 | 0,015 |
| 32 | 0,3 | 0,192 | 0,058 | 0,018 |
| 40 | 0,4 | 0,24 | 0,072 | 0,024 |
| 50 | 0,6 | 0,3 | 0,09 | 0,03 |
| 65 | 0,9 | 0,39 | 0,117 | 0,04 |
| 80 | 1,1 | 0,48 | 0,144 | 0,048 |
| 100 | 1,6 | 0,6 | 0,18 | 0,06 |
| 125 | 2,2 | 0,75 | 0,225 | 0,075 |
| 150 | 3,0 | 0,9 | 0,27 | 0,09 |
| 200 | 4,5 | 1,2 | 0,36 | 0,12 |
| 250 | 6,5 | 1,5 | 0,45 | 0,15 |
| 300 | 8,0 | 1,8 | 0,57 | 0,18 |
| 350 | 11,0 | 2,1 | 0,63 | 0,21 |
| 400 | 13,0 | 2,4 | 0,75 | 0,24 |
| 500 | 17,0 | 3,0 | 0,9 | 0,3 |

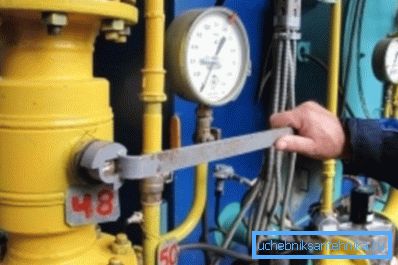

Карысна: для ўсіх відаў сучасных шаравых кранаў тыповы клас герметычнасці А. Пры гэтым, іх кошт прыкладна роўная, а часцяком - ніжэй кошту коркавых, шрубавых вентыляў, сталёвых і чыгунных засавак. Ўплыў такога набору якасцяў на перавагі пакупнікоў цалкам прадказальна: іншыя тыпы запорной арматуры імкліва выцясняюцца з масавага рынка сантэхнікі.
ДАСТ 10944-97

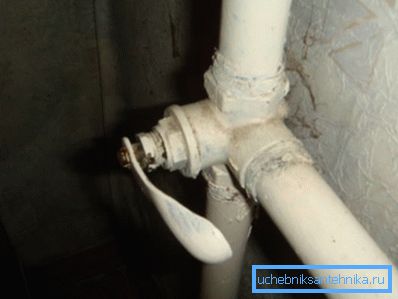

Гэты ДАСТ на троххадовых кран, дросель і іншую рэгулюе арматуру для ацяплення таксама мае статус міжнароднага; аднак ён прыняты толькі ў васьмі былых саюзных рэспубліках. Вылучым асноўныя палажэнні дакумента.

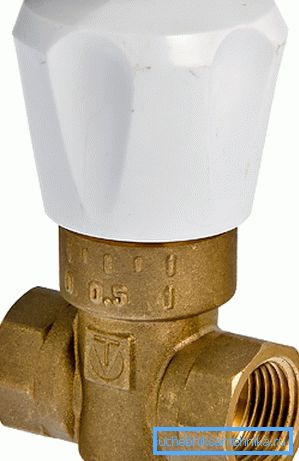

Стандарт распаўсюджваецца на якія рэгулююць і перакрываюць паток цепланосбіта краны, якія захоўваюць працаздольнасць пры тэмпературы да + 150С і ціску не менш за 10 кгс / см2. Ён апісвае ўсе асноўныя тыпы выкарыстоўвальнай на апале арматуры - шрубавыя, коркавыя, шаравыя вентыля і дроселі (які рэгулюе вузел якіх уяўляе сабой якая рушыць зваротна-паступальна іголку).
Маркіроўка вырабаў вызначаецца:
- Тыпам крана. Так, літарай У маркіруецца вінтавой вентыль, літарай П - якая падае, Ш - Шароў і Д - дросель.
- Функцыянальнасцю. Вось пералік пазначэнняў:
- КРТ - троххадовых кран які рэгулюе.
- КРП - прахадны кран які рэгулюе.
- КРД - падвойнага рэгулявання кран які рэгулюе.
- КРМ - кран які рэгулюе мантажны.
- КЗ - кран запорный.
У зачыненым становішчы рэгулююць краны не павінны прапускаць больш за 20 см3 / мін для памеру ДУ15 і 30 см3 / мін для ДУ20 пры перападзе ціскаў на кране ў 10 кгс / см2.
Калі кран не ўніверсальны і падыходзіць толькі для правага ці левага мантажу, ён дадаткова маркіруецца літарамі П або Л.
Мінімальны выпрабавальнае ціск, якое павінны вытрымліваць ўсе адпаведныя стандарту элементы запорной арматуры - 15 атмасфер.
Вонкавыя паверхні кранаў асвятляе (ачышчаюцца ад вокіслаў і акалінай).
- Кут паміж восямі резьб павінен складаць 90 або 180 градусаў з дакладнасцю ў 1 кутні градус.
- Напрацоўка на адмову (у прыватнасці, без падцяжкі сальніка) не павінна быць менш 1000 цыклаў.
- Матэрыял і канструкцыя дзяржальні павінны прадухіляць яе нагрэў звыш + 40С ва ўсім дыяпазоне рабочых тэмператур.
- Прылада павінны забяспечвацца абмежавальнікамі руху дзяржальні ў крайніх палажэннях. Пры гэтым канструктыўнае выкананне абмежавальнікаў павінна выключаць змена іх пазіцыі ў бытавых умовах.
- Пры вытворчасці дапускаецца прымяненне наступных матэрыялаў:
- Латуні - для корпуса і засаўкі.
- Фтарапласту - для ўшчыльнення злучэнняў.
- Дзяржальні - з поліпрапілена, поліаміду і полістыролу са сталёвым стрыжнем або закладной дэталлю.
У маркіроўцы на корпусе павінны паказвацца лагатып вытворцы, намінальны дыяметр і максімальнае працоўны ціск, а ў шрубавых вентылях і дроселі - кірунак руху патоку цепланосбіта. Корпус маркіруецца выпуклым або ўціснутым шрыфтам.
