Дыяметры водаправодных труб: стандарты, адпаведнасці, выбар

Дыяметр трубы для вадаправода ў прыватным доме - гэта досыць важная характарыстыка, ад якой залежыць якасць працы сістэмы падачы вады. Калі раней усе памеры рэгламентаваліся адзіным ГОСТ СССР, то цяпер на рынку прадстаўлены вырабы, адпаведныя як сучасным расейскім стандартам, так і замежным нормам, пры гэтым выкарыстоўваецца і савецкая класіфікацыя.

Каб вы не заблыталіся ў гэтым разнастайнасці, мы раскажам, як абраць дыяметр трубы для вадаправода.

дыяметры труб

Асноўныя характарыстыкі і адзінкі вымярэння

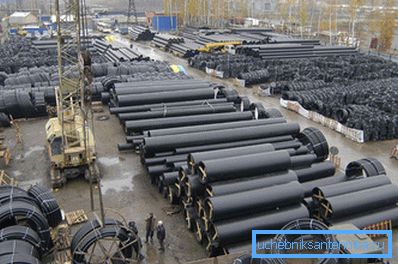

Існуюць самыя розныя віды труб, якія прымяняюцца для розных мэтаў.

Гэта могуць быць:

• вадагазаправодныя трубы,
• электросварные,
• бясшвовыя,
• ўзмоцненыя,
• трубы спецыяльнага прызначэння і г.д.

У залежнасці ад прызначэння вырабы мяняюцца і асноўныя яго характарыстыкі.

Давайце разгледзім, якія характарыстыкі з'яўляюцца асноўнымі:

• умоўны праход. Беспамерная велічыня, якая прыкладна адпавядае велічыні ўнутранага дыяметра вырабы ў мм або цалях і ўжываецца для зручнасці падбору і стыкоўкі магістраляў, разводкі, арматуры і злучальных муфт;
• Знешні (вонкавы) памер. Пазначаецца як РН. Вымяраецца знешні дыяметр водаправодных труб у мм;
• Таўшчыня сценкі вырабы. Пазначаецца як S і вымяраецца ў тых жа адзінках;
• Унутраны дыяметр водаправодных труб. Пазначаецца як Дз і вымяраецца ў метрыцы або цалях. Разлічваецца па формуле Дз = РН - 2 * S;
• даўжыня. Залежыць ад тыпу, памеру і матэрыялу вырабы, а таксама ад асаблівасцяў вытворчасці і дастаўкі;
• Маса пагоннага метра. Для сталі вылічаецца па формуле m = 0,02466 * S * (РН - S), вымяраецца ў кілаграмах.

Мы разглядаем вадаправодныя сістэмы ХВС, таму казаць будзем толькі аб адпаведных гэтага класа параметрах. Такім чынам, для абазначэння памераў вадаправоднага трубаправода адной з найбольш важных характарыстык з'яўляецца такі параметр, як велічыня ўмоўнага праходу.

Пазначаецца гэтая велічыня так: Ду (па ГОСТ 3262-75) або DN (па еўрапейскім нормам, называецца намінальны дыяметр).

Умоўны праход - гэта акруглены ў меншы або большы бок да бліжэйшага стандартнага значэння ўнутраны прасвет вырабы. Стандартны шэраг ўтрымлівае велічыні ўнутраных памераў, таму пазначэнне DN 15 кажа нам пра тое, што ўнутраны праход гэтага цыліндру неабходна лічыць адпаведным стандартнаму памеру 1.5 гл.

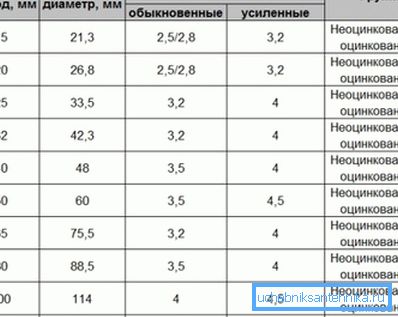

Звярніце ўвагу! Трэба разумець, што на практыцы праўдзівы ўнутраны прасвет можа не супадаць са стандартам, так як таўшчыня сценак можа быць рознай.

Зараз аб адзінках вымярэння. Усе сучасныя ДАСТЫ і нормы, як правіла, адпавядаюць метрычнай сістэме. Аднак у спадчыну ад 19 стагоддзя нам дасталася цалевая сістэма, і тут часта ўзнікае блытаніна.

Справа ў тым, што інжынеры і мантажнікі мінулага пазначалі дэталі па велічыні ўнутранага прасвету ў цалях, але вонкавы памер пры гэтым быў больш на падвойную таўшчыню сценкі.

Такім чынам, калі Дз вырабы быў роўны 1? або 2.54 см, то з улікам таўшчыні сценак таго часу яго вонкавы памер складаў 3.35 гл. Гэтая велічыня замацавалася як «водаправодны цаля» або «трубны дзюйм».

Аналагічна трубавая разьба называецца цалевай, але пры гэтым яе сапраўдны памер роўны 33.25 мм, а не 2.54 см, што здаецца больш лагічным. Гэта паказальны прыклад таго, наколькі недарэчныя традыцыі ў навуцы і тэхніцы.

Звярніце ўвагу! Калі ў маркіроўцы паказаны памер? ?, Гэта азначае, што яе ўмоўны ўнутраны праход або Ду адпавядае стандарту 1.5 см, так як гэта значэнне бліжэй за ўсё да велічыні паловы цалі (1.27 см) з усіх выкарыстоўваюцца стандартаў.

Метал і пластык

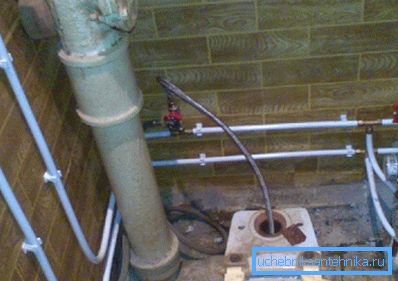

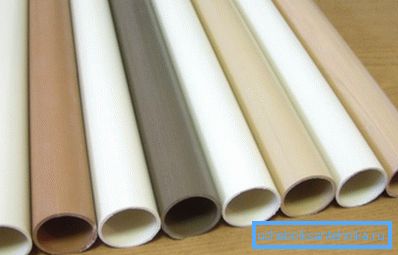

У цяперашні час назіраецца цікавая карціна: з аднаго боку, усе прызналі перавагі вырабаў з пластыка, з другога - шматлікія працягваюць выкарыстоўваць сталь і чыгун. Гэта таксама ўносіць сваю долю блытаніны.

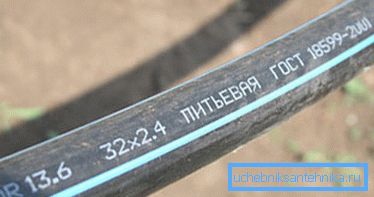

Справа ў тым, што дыяметр пластыкавых труб для вадаправода часта пазначаны як знешні. Пры гэтым побач звычайна маецца паказальнік таўшчыні сценкі, як на фатаграфіі:

Тут і ўзнікае цяжкасць, так як непадрыхтаванаму мантажніку незразумела, якой дыяметр трубы для вадаправода лічыць правільным, калі два аднолькавых з выгляду вырабы маюць маркіроўку 32 і 1 ?, пры гэтым цаля роўны 2.54 см.

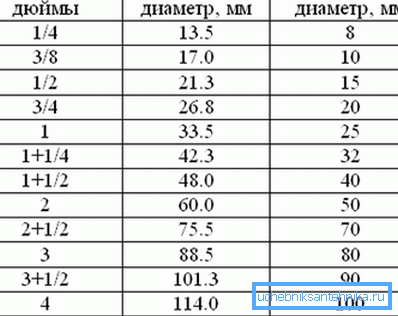

Перахаднікі для водаправодных труб рознага дыяметра таксама часта маркіруюцца ў цалевай сістэме. Калі вы пачатковец сантэхнік ці проста вырашылі папрацаваць сваімі рукамі, тады вам лепш мець пад рукой табліцу адпаведнасці цалевых велічынь намінальным і вонкавым значэнняў.

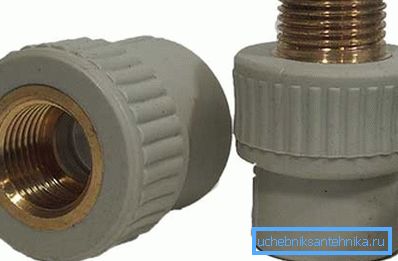

Для злучэння металічных і пластыкавых частак трубаправода выкарыстоўваюць адмысловыя пераходныя муфты, з аднаго боку якіх знаходзіцца разьба для металу, а з другога - гладкая гільза для паяння пластыка.

Пры гэтым з боку разьбы можа быць паказана значэнне ў водаправодных цалях, а з боку пластыкавага злучэння - значэнне, прынятае для абазначэння таго выгляду, які павінен злучацца з фітынгам, і, цалкам магчыма, гэта будзе РН ў мм. Такія справы.

Падбор значэнняў для аўтаномнага вадаправода

Зараз некалькі слоў пра тое, як разлічыць дыяметр трубы для вадаправода. Для дакладных разлікаў ўжываюць розныя методыкі: матэматычныя формулы з мноствам крокаў і прыёмаў, выкарыстанне усярэдненых табліц і метадычных кіраўніцтваў, таксама папулярныя сталі розныя праграмы і онлайн-калькулятары.

Матэматычны метад складаны і патрабуе адпаведнай кваліфікацыі, выкарыстоўваць метадычкі і табліцы таксама вучаць у інжынерных ВНУ, і без профільнай (ці хаця б любога тэхнічнага) адукацыі разабрацца будзе няпроста.

Онлайн-калькулятары і ўсялякія праграмкі для разлікаў у прафесійных праекціроўшчыкаў нічога, акрамя ўсмешкі, не выклікаюць.

Самае смешнае ў іх тое, што найбольш адэкватныя з іх настроены так, што ў 95% выпадкаў разлікаў для кватэр і прыватных дамоў яны выдаюць стандартныя значэнні, якія вядомыя і так, а пры разліку сур'ёзных сістэм спадзявацца на падобны софт і зусім па-дурному.

Звярніце ўвагу! Калі вы маюць намер зрабіць ўнутрыкватэрных разводку або правесці аўтаномны вадаправод да звычайнага прыватнага дома да 3-х паверхаў, тады вам ніякія разлікі не патрэбныя.

Інструкцыя простая - выкарыстоўваем стандартныя агульнапрынятыя значэння і ня усложняем сабе жыццё:

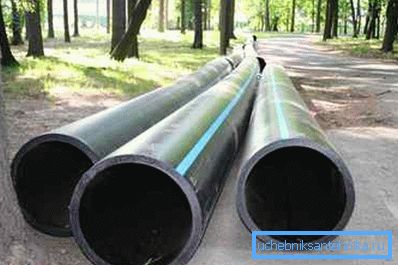

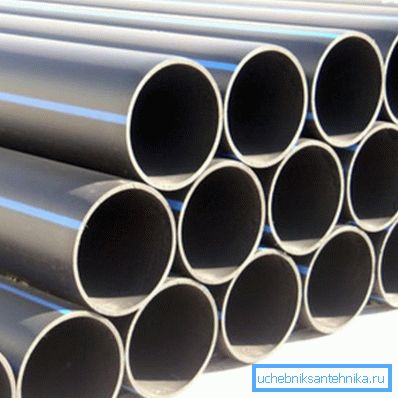

• Для пракладкі вонкавай магістралі ад свідравіны або калодзежа выкарыстоўваюць РН = 32 - 50 мм. Бо для гэтых мэтаў часцей за ўсё выкарыстаюць дэталі з поліэтылену нізкага ціску (ПНД), то цалевыя значэння можна не ўдакладняць;

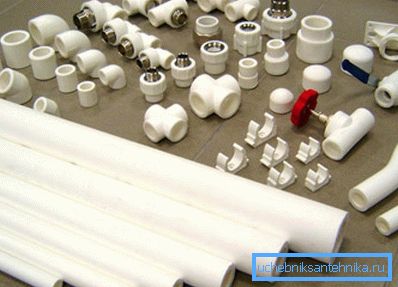

• Унутраныя стаякі робяць з цалевых дэталяў або РН = 32 мм. Тут можна ўжываць як металічныя, так і пластыкавыя сістэмы, часта выкарыстоўваюць поліпрапілен;
• Гарызантальную разводку па кухні, ваннай і туалета - з РН = 25 - 16 мм (3/4 ?, ?? або 3/8?).

выснову

Для самастойнага падбору і мантажу вадаправодных сістэм неабходна добра разбірацца ў прынятых у гэтай галіне памерах і іх суадносінах. Таксама варта ўмець перакладаць памеры з метрычнай ў цалевую сістэму і ведаць шэраг стандартных значэнняў для велічыні ўмоўнага праходу.

Відэа ў гэтым артыкуле дапаможа вам не заблытацца ў тэме.
