Дзе і як ужываецца кран высокага ціску

Запорная арматура для працы з высокім ціскам (УД) разнастайных працоўных асяроддзяў - вадкасцяў, уключаючы агрэсіўныя, газу, павінна гарантаваць надзейную работу галін прамысловасці. Вядучае месца ў гэтым спісе займае ТЭК. Галоўнае адрозненне падобных прылад - захаванне ўсіх неабходных эксплуатацыйных якасцяў у дыяпазоне 10-80 Мпа. Сёння мы разгледзім, што сабой уяўляе конусный і шаравой кран высокага ціску, а таксама кранём і іншых падобных прылад.

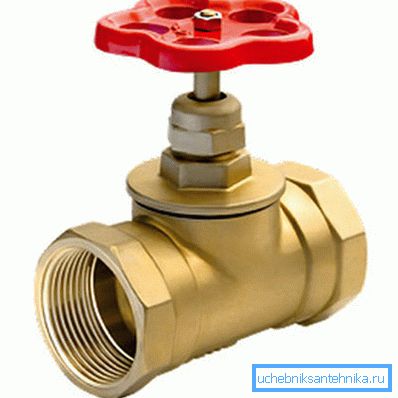

Запорный вентыль ВД

Да такой арматуры адносяць прылады, якія здольныя перакрываць патокі асяроддзяў дзякуючы зваротна-паступальнага зрушэнню запорного элемента, які рухаецца перпендыкулярна паверхні корпуса ўздоўж цэнтра восі. Ім з'яўляецца шпіндзель, які ўкручваецца ў разьбу гайкі, замацаванай нерухома. Яго месцазнаходжанне - у вечку або бугель (чытайце таксама артыкул шаравой кран ДУ15: прылада і асаблівасці мантажу).

Хадавая разьба - Погружные або выносная, валодае самоторможением, што дазваляе пакінуць шпіндзель ў прамежкавым становішчы, а існае ціск патоку рабочай асяроддзя не будзе аказваць які-небудзь уплыў на Запорное прылада. Канструкцыя корпуса вентыля можа быць:

Месца злучэння верціцца шпіндзеля і вечка можа быць сильфонного або сальнікавага тыпу. Ўмоўна - арматуру з дыяфрагменнай запорным элементам можна таксама лічыць вентыльных.

характарыстыка прылад

Недахопы запорных клапанаў:

• высокі ўзровень супраціву ў гідраўлічным плане;
• немагчымасць выкарыстання ў вязкай, гранічна брудных вадкіх асяроддзях;
• праца клапана аднабаковая.

Дзякуючы пастаянна праводзімай мадэрнізацыі існуючых прылад гэтага тыпу, удалося істотна панізіць уплыў негатыўных фактараў на якасць працы, пры гэтым павялічыўшы годнасці прылад:

• нязменнасць эксплуатацыйных якасцяў пры вялікіх перападах ціску;
• малы ход замыкалага элемента да поўнага перакрыцця;
• інструкцыя дазваляе вырабляць ўстаноўку на трубу ў зручным для правядзення абслугоўвання становішчы;
• невялікія габарытныя памеры і маса.

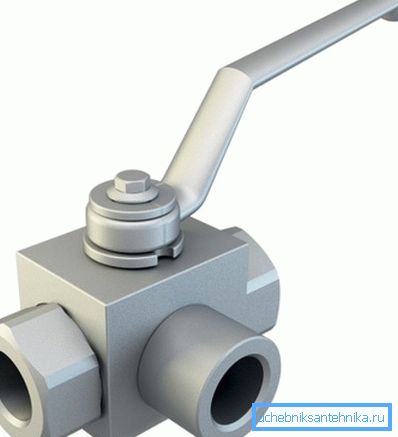

краны ВД

Такая запорная арматура прызначана для эксплуатацыі ў трубаправодах, у якіх ціск перавышае стандартнае. Таму замыкалы элемент у дадзеным выпадку мае павышаную трываласць, пры максімальна зручным спосабе перакрыцця, адкрыцця патоку працоўных асяроддзяў. Выкарыстоўваюць 2 тыпу шаравых кранаў ВД.

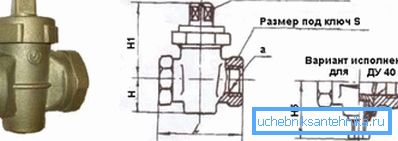

конусные

1. Замыкалым элементам у дадзенай канструкцыі служыць корак.
2. Галоўная перавага прылад - нізкая цана дэталяў і прастата.
3. Дадзены тып канструкцыі не ўжываюць для поўнага цi частковага перакрыцця патоку асяроддзяў ў трубаправодах вялікага дыяметра, а таксама дзе занадта высокі ціск і агрэсіўнасць. З-за гэтага конусные КВД не так часта выкарыстоўваюць у газавай, металургічнай і нафтавай прамысловасці.

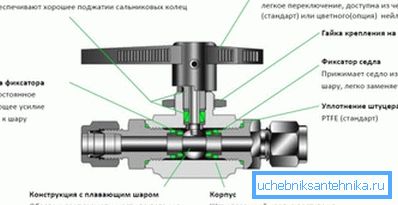

шаравыя

У дадзеным выпадку замыкалым элементам з'яўляецца шар, які верціцца вакол восі. Такая канструкцыя прадугледжвае высокую герметычнасць, лёгкасць у эксплуатацыі, надзейнасць і працяглы тэрмін службы прылады.

З-за гэтых якасцяў краны ВД такога тыпу ўжываюць для самых розных дыяметраў труб. Іх таксама можна выкарыстоўваць для ўмоў, калі тэмпература перавышае + 200 ° С, і для агрэсіўных асяроддзяў.

У асноўным прадукцыя рэалізуецца:

• энергетыка;
• хімічная, нафтавая, газавая і металургічная прамысловасць;
• камунальная гаспадарка.

Савет: на трубы невялікага дыяметра прылады усталёўваюць з дапамогай Штуцерные або муфтового злучэння.

Калі неабходна перакрыць паток ў трубаправодзе вялікага дыяметра, краны далучаюць зваркай або праз фланец. Адчыняецца і зачыняецца запорный элемент праз электрапрывад.

Патрабаванні для запорной арматуры ВД

Матэрыялы, якія прымяняюцца для вырабу такой прадукцыі, павінны адпавядаць працоўных чарцяжах. Усе дэталі не павінны мець дэфекты, якія могуць уплываць на іх шчыльнасць і надзейнасць у працэсе эксплуатацыі. Падчас вытворчасці этапы штампоўкі, пакоўкі, ліцця неабходна падвяргаць неразбуральным кантролі з дапамогай радиографии, вуздэчак або раўнацэннага спосабу.

Корпус патрубков і фланцев павінен мець метрычную разьбу з буйным крокам, поле допуску 6g, што адпавядае Дасце 16093. Рэзьбавыя западзіны - закругленай формы.

Рада: праводзіце дбайную прыцірку усіх ўшчыльняючымі паверхняў.

Нельга дапускаць любога тыпу дэфекты, якія могуць паўплываць на надзейнасць і герметычнасць ўшчыльнення.

Гэта можа быць:

• ракавіна;
• скол, свіршч;
• расколіна, рызыкі і закаты.

Забараняецца прымяненне ў трубаправодах ВД (звыш 35 МПа) для вадкіх агрэсіўных асяроддзяў і газу фланцев з гладкай ушчыльняльнай паверхняй і арматуры адліванага тыпу. Гарантаваны тэрмін службы элементаў арматуры ВД абавязаны быць 25 гадоў і больш.

выснову

Вышэй былі разгледжаны - запорная арматура ВД, яе асаблівасці, а таксама краны, якія прымяняюцца ў дадзеным выпадку. Вы даведаліся таксама, якія патрабаванні прад'яўляюцца да прыладай дадзенага тыпу, і якія ў іх павінны быць асаблівасці (см.также артыкул Радыятарны кран - усё, што трэба ведаць аб дадзенай запорной і рэгулявальнай арматуры).

Відэа ў гэтым артыкуле дасць магчымасць знайсці дадатковую інфармацыю па вышэйпаказанай тэме.
