Дзе і як выкарыстоўваецца ігольчатых кран

Адным з элементаў рэгулюе арматуры уяўляе ігольчатых вентыль. З яго дапамогай ўдаецца кантраляваць расход вады і дросселирование пара. Усталёўваюць абсталяванне звычайна на дапаможным трубаправодзе, дзе ціск не перавышае 9,8 Мпа. Кран - рэгулюе-Запорное прылада, з'яўляецца разнавіднасцю трубаправоднай арматуры. Перасоўванне запорных элементаў адбываецца паралельна ці зваротна-паступальна да патоку рабочай асяроддзя.

На фота - кран ігольчастага тыпу ў разрэзе

Агульныя звесткі

У ігольчастай вентылі перамяшчаюцца элементам з'яўляецца шпіндзель. Ён ўкручваецца ў разьбу нерухомай гайкі, размешчанай у бугель або на вечку.

Прылады выпускаюцца розных відаў, іх класіфікуюць на:

  1. Запорные, рэгулююць і балансавальных - функцыянальныя.
  2. Прямоточные, прахадныя і кутнія - асаблівыя па канструкцыі.
  3. Ігольныя і талерчатыя - па запорному элементу.
  4. Сильфонные і Сальнікавай - герметызацыя вечка са шпіндзелем.
  5. Выносныя і з погружной разьбой - месцазнаходжанне хадавы гайкі.

.

Кран для ацяплення ігольчастага тыпу

Вырабляецца звыш 100 разнавіднасцяў кранаў, якія дзеляцца у залежнасці ад іх прызначэння:

  • ігольчатых;
  • які рэгулюе для манометра;
  • запорный.

Іх кошт залежыць ад матэрыялу і памеру.

Выкарыстанне ігольчастага крана

  1. У прыладзе ёсць запорный механізм для манометра, усталёўваюць яго на трубаправодзе перад манометрам, што дазваляе выключыць яго, калі трэба і прадуць.
  2. Ён неабходны таксама для таго, каб была магчымасць перакрываць ў аўтаматычным рэжыме паток, калі адбудзецца разрыў вельмі адчувальных элементаў манометра.

Рада: ігольчатых вентыль ўстанаўлівайце на трубаправодзе для далучэння, адлучэння і прадзьмуху манометра.

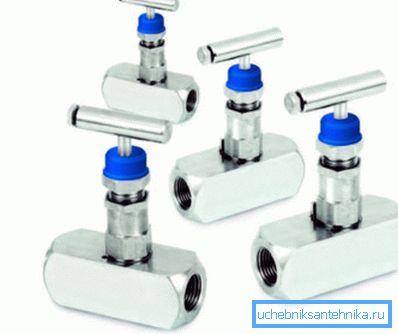

Кран высокага ціску серыі SHNV 100
  1. Вентыль - якая рэгулюе-запорная арматура, якія ўжываюцца для таго, каб прадухіліць ўзнікнення гідраўдараў ў трубаправодных сістэмах. Яны здараюцца пры вельмі хуткім адкрыцці і закрыцці запорной арматуры.
  2. Інструкцыя рэкамендуе выкарыстоўваць прылады ў трубаправодах, якія маюць доўгія ўчасткі, што дазваляе пазбегнуць рэзкага перакрыцці патоку, якое можа прывесці да разбурэння трубаправода.
  3. Канструкцыя прылады дазваляе вытрымліваць высокі ціск, якое даходзіць да 220 Атм і плаўна рэгуляваць паток вадкасці, пара або газу.

Савет: выкарыстоўвайце вентыль такога тыпу ў паўсядзённым жыцці для абсталявання і трубаправодаў, па якіх перамяшчаецца газ, вада і іншыя вадкасці.

Характарыстыкі і годнасці

Абсталяванне мае некалькі вельмі важных асаблівасцяў:

  • ручное кіраванне;
  • злучэнне з трубаправодам з лінзавых ушчыльненнем з дапамогай фланца;
  • муфтовое злучэнне манометра;
  • закрыццё клапана пры парыве кампанентаў манометра.

Ўжываецца ігольчатых вентыль для рэгулявання сваімі рукамі ў ступеністым перыядычным рэжыме патоку рабочай асяроддзя, у тым ліку цепланосбіта ў сістэме ацяплення.

У яго ёсць тры становішчы:

  • зачынены;
  • адкрыты часткова;
  • цалкам адкрыты.
Вентыль з нержавейкі
годнасці прыбора
  • рэжым працы працяглы;
  • высокая трываласць, калі быў абраны матэрыял устойлівы да карозіі;
  • рэгуляванне патоку адбываецца ў плаўным рэжыме;
  • рабочая тэмпература - 20-200 ° С;
  • здольнасць вытрымліваць вялікая ціску да 220 атм;
  • прастата канструкцыі, прылада хутка разбіраецца для замены зносам ўшчыльняльніка.
недахопы
  • нельга выкарыстоўваць у бруднай вадзе;
  • аднабаковая падача;
  • валодаюць высокім гідраўлічным супрацівам;
  • вялікая будаўнічая даўжыня.

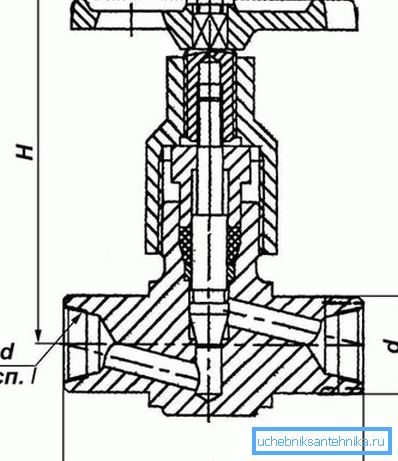

Чарцяжы ігольчастага крана запорного тыпу

Выбіраем ігольчатых вентыль

Пры вызначэнні мадыфікацыі абсталявання неабходна вырашыць, дзе яно будзе ўжывацца і для чаго.

Вырабляюць вентылі з розных матэрыялаў, у тым ліку:

  • сталі;
  • чыгуну;
  • каванага чыгуну;
  • нержавейкі;
  • латуні.

Выраблены з нержавеючай сталі вентыль мае антыкаразійныя ўласцівасці і выкарыстоўваецца ў якасці рэгулюе-запорного прылады ў агрэсіўнай рабочай асяроддзі. З яго дапамогай ўдаецца перакрываць струмень, забяспечваючы надзейнасць і герметычнасць вентыля дзякуючы ігольчастым элементу. (Гл. Таксама артыкул Прылада змяшальніка для ракавіны: асаблівасці.)

Падбіраючы прылада, вазьміце пад увагу таксама тое, у якой сферы і галіны яго трэба эксплуатаваць:

  • нафтавай;
  • хімічнай;
  • харчовай;
  • камунальнай гаспадарцы;
  • водазабеспячэнні і цеплазабеспячэнні, у трубаправодах з рознымі газамі і вадкасцямі.

Каб дакладна вызначыць неабходны кран, улічыце, для якой асяродзьдзя яго трэба выкарыстоўваць і з якога матэрыялу ён павінен быць зроблены. Апошнія адрозніваюцца сваімі характарыстыкамі, каразійнай устойлівасцю, працоўнай тэмпературай і коштам.

напрыклад:

  1. Шэры чыгун падыходзіць для не вельмі адказных участкаў і вадаправодаў.
  2. Бронза - для каразійнай асяроддзя, яна ўстойлівая да з'яўлення іржы.
  3. Вугляродная сталь трывалая і надзейная, ўжываецца ў асяроддзі з высокім ціскам.
  4. Хромомолибденовая сталь выкарыстоўваецца на цеплацэнтралях з-за яе высокіх гарачатрывалых характарыстык.
  5. Нержавеючая сталь і нікель гарачатрывалыя, з высокай ступенню ўстойлівасці да карозіі.

Савет: вы можаце выкарыстоўваць ігольчатых краны з гэтых матэрыялаў пры ціску 0,5-70 Мпа.

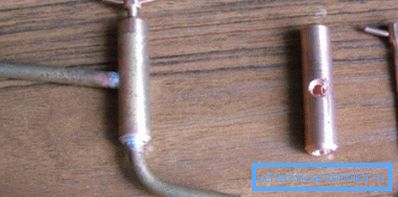

Ёсць таксама ігольчастай прылада для адбору рэктыфіката сваімі рукамі

Навошта ўжываюць ігольчатых вентыль

  1. У сістэмах водазабеспячэння і ацяплення вялікай даўжыні для плыўнай прыпынку патоку вадкасці, што дае магчымасць пазбегнуць небяспечных і непрыемных момантаў.
  2. Прылады можна не ўжываць тады, калі ў сістэме трубаправода ўжо выкарыстоўваюцца іншыя вентылі і клапаны.
  3. Краны мантуюць на трубаправоды і ў іх вялікі тэрмін эксплуатацыі.
  4. Перад выбарам прылады рэкамендуем вызначыць неабходны яго дыяметр, а таксама матэрыял вырабу.

выснову

Выкарыстанне ігольчастых вентыляў дазваляе наладзіць устойлівую працу трубаправодаў і іншых сістэм. З'явілася надзейная абарона ад многіх аварыйных сітуацый. Відэа ў гэтым артыкуле дасць магчымасць знайсці дадатковую інфармацыю па вышэйпаказанай тэме.
