Электрычны кран для вады: тэхнічнае апісанне

Мантаж ацяпляльнай і водоснабжающей сістэмы дома не абыходзіцца без ўстаноўкі запорных кранаў. Яны неабходныя для кантролю руху вадкасці ў трубаправодзе. У дадзеным артыкуле гаворка пойдзе пра аўтаматызаваных мадэлях.

Фота запорной арматуры з электрычным прывадам

агульныя палажэнні

Для чаго наогул патрэбныя кранікі на контуры трубаправода? З іх дапамогай сваімі рукамі можна ізаляваць асобныя секцыі з мэтай правядзення рамонтных работ або поўнай замены пашкоджаных элементаў.

Дадатковыя цяжкасці, звязаныя з выкарыстаннем электрычных кранаў

З якой жа мэтай патрэбна іх аўтаматызацыя, бо гэта дае дадатковыя нязручнасці:

  • Павышэнне кошту вырабы.
  • Неабходнасць падлучэння да электрычнай сеткі.
  • Павелічэнне займанага месца.
  • З'яўленне дадатковых вузлоў, якія могуць ламацца.

Якія прадстаўляюцца магчымасці

Затое вы зможаце з іх дапамогай:

  1. Павысіць бяспеку выкарыстання вадзяных контураў. Любое сантэхнічнае абсталяванне не вечна, што тычыцца як падключаюцца да трубаправода прыбораў, так і саміх труб. І калі якая з'явілася цячы не ўхіліць своечасова, то яна можа стаць прычынай затаплення не толькі вашай кватэры, але і суседзяў, якія пражываюць знізу. І нават калі вы жывяце ў прыватным доме або на першым паверсе, то нельга забываць аб падвальных памяшканнях, ды і аб дарагім падлогавым пакрыцці. (Гл. Таксама артыкул Як усталяваць змяшальнік на ракавіну: асаблівасці.)

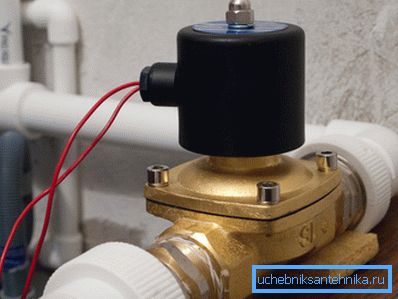

Электрычны вадзяной кран на трубе вадзянога забеспячэння
  1. Зрабіць аўтаномным паліў агарода на дачы, выставіўшы перыядычнасць ўключэння і выключэнні затворного механізму.

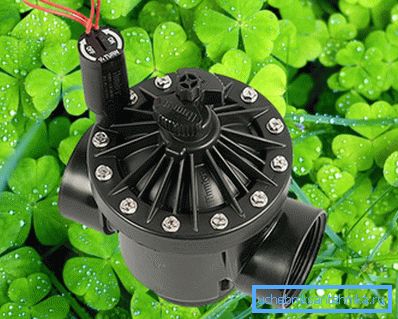

Электрамагнітная запорная арматура для палівальнага абсталявання
  1. Палегчыць напаўненне басейна, акварыума і іншых эксплуатаваных рэзервуараў, зрабіўшы зручны пульт кіравання сістэмай падачы ў іх вадкасці.

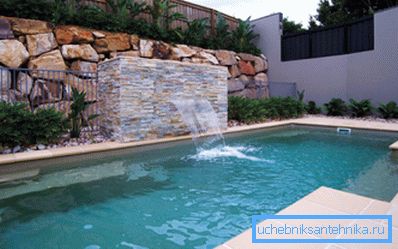

Аўтаматызаванае напаўненне басейна значна спрашчае яго эксплуатацыю

віды

На сённяшні дзень можа выкарыстоўвацца два варыянты электрычных кранаў:

электрамагнітны

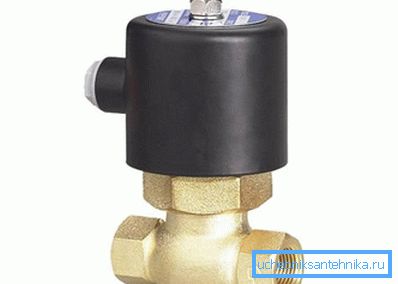

Класічны электрамагнітны кран для вады

Прынцып працы: на электрычную катушку падаецца напружанне, з прычыны чаго ўцягваецца блакавальны рух вады стрыжань. Асноўную працу па падтрыманні клапана ў адкрытым стане пры гэтым выконвае сам паток.

Рада: не варта ўжываць дадзены прыбор у самацёчная сістэмах, так як ён папросту не спрацуе з-за адсутнасці неабходнага напору.

перавагі:

  • Адносна нізкая кошт самога прыбора і яго эксплуатацыі.
  • Магчымасць выканання рамонту крана ў месцы яго ўстаноўкі без папярэдняга дэмантажу.

Тэхнічныя характарыстыкі:

параметр значэнне
напружанне 12 У
харчаванне пастаяннае
маса 250 г
магутнасць 5 Вт
працоўны ціск 0,8 Мпа
перасек падводкі 1/2
Дапушчальная тэмпература вадкасці 130 градусаў Цэльсія
матэрыял корпуса бронза
матэрыял электрамагніта поліэфірная смала

Рада: рэкамендуецца перад кранам ўсталёўваць фільтр грубай ачысткі. Гэта дазволіць значна падоўжыць яго эксплуатацыйны тэрмін.

Як мы бачым з прыведзенай табліцы, такі электрычны кран для гарачай вады таксама выдатна падыходзіць. (Гл. Таксама артыкул Падлучэнне пральнай машыны да каналізацыі і вадаправода: асаблівасці.)

Шароў з сервоприводом

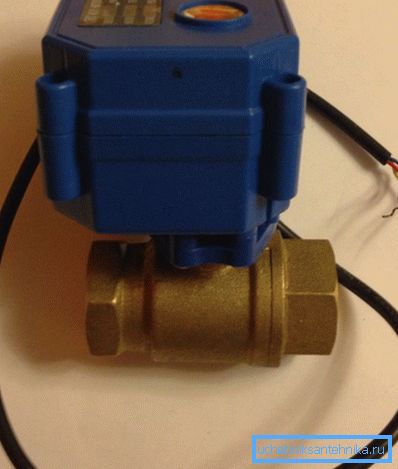

Электрычны шаравой кран для вады перад устаноўкай

Гэты варыянт электрычнай запорной арматуры больш практычны і універсальны, але пры гэтым і больш дарагі і мае вялікія памеры.

Складаецца ж ён з двух асноўных частак:

  • Шаравой кран. Працоўнай часткай такога вырабы з'яўляецца сталёвы шар са скразным адтулінай, дыяметр якога звычайна роўны сячэннях злучальных патрубков. Такім чынам, дадзеная дэталь, паварочваючыся на 90 градусаў у адзін ці іншы бок, адкрывае або перакрывае праход для вадкасці. З сервоприводом яна злучана адмысловым штоком.

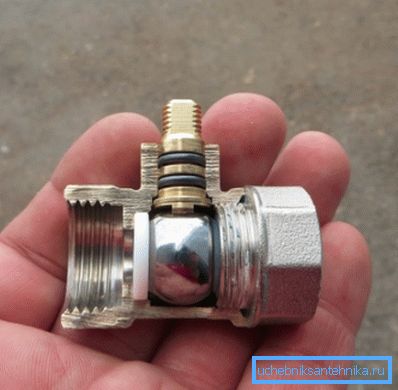

Унутраная будова шаравога крана
  • Электрапрывад. Маторчык і шестерёночная перадача пры ўключэнні круцяць шток ў той ці іншы бок, адпаведна, зачыняючы або адкрываючы запорную арматуру.

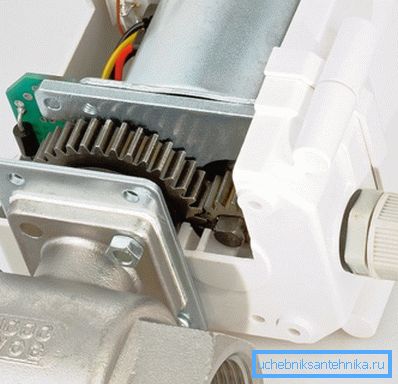

Унутраная будова электрычнага прывада

Інструкцыя эксплуатацыі такога прыбора досыць простая. Характэрна, што ў адрозненне ад электрамагнітнага прылады, дадзены ўзор мяняе свой стан незалежна ад наяўнасці напору ў трубе. Таксама варта адзначыць, што электрычныя шаравыя краны, як правіла, абсталяваны дзяржальнямі ручнога пераключэння на выпадак адключэння электрычнасці.

Тэхнічныя характарыстыкі:

параметр значэнне
напружанне 220 У
Кут якое ажыццяўляецца павароту 90 градусаў
Час якое ажыццяўляецца павароту паўхвіліны
маса сервопривода 1,5 кг
магутнасць 22 Вт

Рэалізацыя абароны ад працёкаў

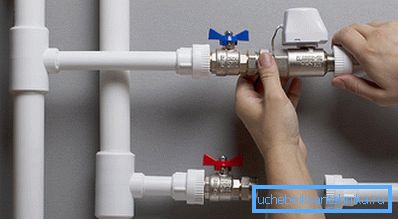

Ўстаноўка электрычнай запорной арматуры

Электронны кран для вады часцей за ўсё усталёўваецца для абароны жылля ад затаплення.

Ажыццяўляецца гэта наступным чынам:

  1. Мантаваны блок аўтаматыкі.
  2. Урэзаўшыся запорную арматуру ў трубаправод. Звычайна досыць адной прылады на ўваходзе водазабеспячэння.
  3. Усталёўваем і падлучальны да блоку аўтаматыкі датчыкі кантролю вадкасці. Размяшчаць іх варта ў месцах больш за ўсё схільных з'яўленню цечы: пральныя і посудамыйныя машыны, старыя злучальныя вузлы.
  4. Падлучальны электрапрывад крана да кантролер.
  5. Тэстуем ўсю сістэму.

У выпадку з'яўлення вады ў месцах размяшчэння датчыкаў спрацуе аўтаматыка, якая перакрые вадаправод і перарве працэс затаплення.

выснову

Шаравой кран можа быць забяспечаны электрычным прывадам, якія дазваляюць аўтаматызаваць яго працу. Гэта адкрывае дадатковыя магчымасці выкарыстання запорной арматуры, да якіх адносіцца і стварэнне ахоўнай ад працёку трубаправода сістэмы. Таксама магчыма прымяненне электрамагнітных мадэляў, якія маюць некаторыя адрозненні, апісаныя вышэй.

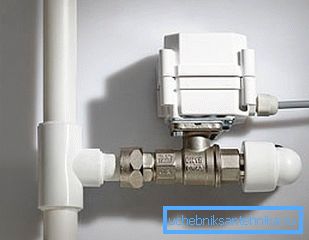

Усталяваны электрокран для вады

Відэа ў гэтым артыкуле азнаёміць з дадатковымі матэрыяламі. Паклапаціцеся пра камфорт і бяспекі выкарыстання вадаправодных сістэм.
