Эжектора для помпавай станцыі самому

Для падачы вады з калодзежаў чары ўсяго прымяняюцца цэнтрабежныя павярхоўныя помпы, радзей іх выкарыстоўваюць для падачы вады з свідравіны. Ужыванне дадзенага тыпу помпаў мае абмежаванне, якое заключаецца ў няздольнасці падняць ваду з глыбіні больш за 8 м, калі люстэрка вады ў калодзежы знаходзіцца ніжэй за 8 м, то падняць ваду звычайным помпай не атрымаецца. Для таго каб помпа падняў ваду з большай глыбіні ў сістэму трэба ўключыць дадатковае прылада, якое называецца эжектора. Не заўсёды яго можна знайсці ў продажы, ды і кошты кусаюцца, а зрабіць эжектора для помпавай станцыі сваімі рукамі з падручных матэрыялаў цалкам рэальна. Ён не будзе, вядома, настолькі эфектыўным як эжектора прамысловага вырабу, але гарантавана дадасць каля 5 м да якая адсутнічае глыбіні.

Як працуе эжектора

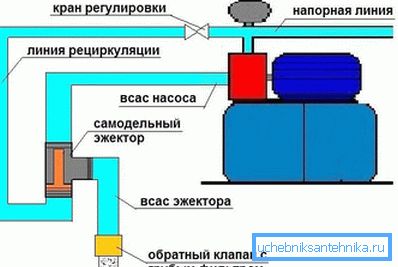

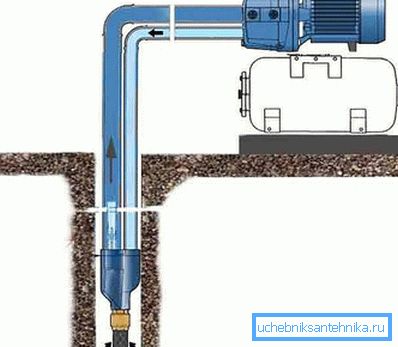

Прынцып працы эжектора заснаваны на руху вады ў трубе, якая, трапляючы, у плаўна якая звужваецца частка эжектора павялічвае сваю хуткасць, з прычыны чаго ўтворыцца зона з паніжаным ціскам, куды падсмоктваецца вада звонку. Выносны эжектора помпавай станцыі працуе за кошт падачы вады па рециркуляционному трубаправодзе, паток, трапляючы ў якая звужваецца частка, павялічвае хуткасць, утвараючы зону з паніжаным ціскам, куды для кампенсацыі нізкага ціску, пачынае ўсмоктвацца вада звонку. Іншымі словамі, эжектора падштурхоўвае ваду на вышыню, з якой помпа можа яе ўжо самастойна ўсмоктваць.

Эфектыўнасць працы эжектора характарызуецца каэфіцыентам эжекции, які паказвае колькасць адсмоктваць вады на адзінку колькасці рециркуляционной вады. У нашым выпадку каэфіцыент эжекции па вадзе роўная 0,12, гэта значыць пры расходзе вады ў эжектора 1000 л / гадзіну эжектора будзе засмоктваць каля 120 л / гадзіну.

Канструкцыя эжектора (варыянт 1)

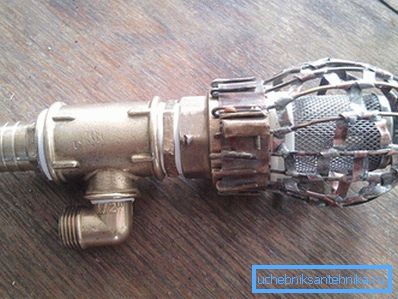

Самы просты эжектора можна сабраць на аснове траяка і штуцера - гэтыя дэталі буду выконваць функцыю трубкі Вентура ў вельмі спрошчаным варыянце. Фасонныя элементы для эжектора могуць прымяняцца з рознага матэрыялу (метал, пластык). У дадзеным выпадку канструкцыя эжектора сабраная з латуневага траяка і цанговых фітынгаў для металлопластіковых труб.

Дыяметр фасонных элементаў для канструкцыі эжектора прымаецца ў залежнасці ад прадукцыйнасці помпавай станцыі і дыяметра всасывать і рециркуляционного трубаправода, дыяметр всасывать трубаправода не можа быць менш 25 мм. У нашай канструкцыі будзе выкарыстаны трайнік дыяметрам 20 мм з падключэннем да яго всасывать трубаправода 26 мм і рециркуляционного 12,5 мм.

1. Трайнік? "Мм.
2. Штуцэр? "Мм і з адводам 12 мм.
3. Перахаднік 20? 25 мм.
4. Кут 90? (Вонкавы / ўнутраны) для металлопластіковые трубы? "? 16 мм.
5. Кут 90? (Вонкавы / ўнутраны) для металлопластіковые трубы? "? 26 мм.
6. Кут 90? (Вонкавы / ўнутраны)? "??".

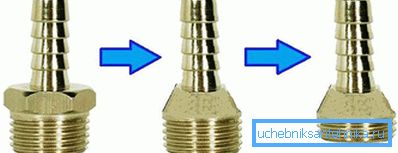

Цяжкасць у гэтай канструкцыі можа скласці штуцэр, яго прыйдзецца крыху дапрацаваць, а менавіта абтачыць шасцікантовік да конусападобнага стану.

Ніжняя аснова ўтварыўся конусу павінна мець дыяметр на некалькі міліметраў менш, чым знешні дыяметр разьбы штуцера, таксама трэба пакараціць яго разьбу, каб засталося максімум чатыры вітка. З дапамогай плашчакі трэба прагнаць разьбу і нарэзаць яшчэ некалькі віткоў на атрыманым конусе.

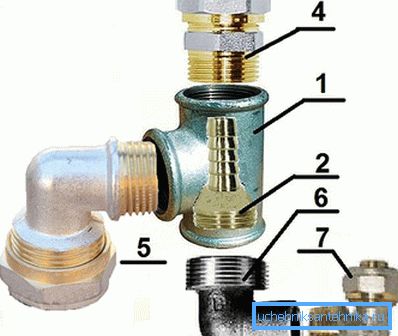

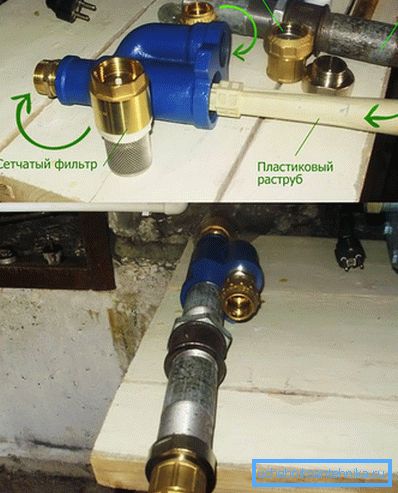

Зараз можна сабраць эжектора. Для гэтага штуцэр (2) Укручваем вузкай часткай ўнутр траяка (1) так, каб штуцэр заходзіў на 1-2 мм за верхні край бакавога адводу траяка, і каб заставалася не менш за чатыры віткоў на ўнутранай разьбе траяка, для таго каб можна было укруціць адвод (6). Калі пакінутай свабоднай разьбы траяка будзе не хапаць, трэба будзе яшчэ звастрыць разьбы штуцера, у выпадку недахопу даўжыні штуцера на яго можна надзець кавалачак трубачкі. Да адводзе (5) праз якога будзе адбывацца ўсмоктванне вады, трэба далучыць абавязкова зваротны клапан, каб пры запуску сістэмы вада не вылівалася з всасывать і рециркуляционного вадаправода, інакш сістэма не запусціцца. Таксама трэба ўшчыльніць усе рэзьбавыя злучэння з дапамогай любога герметыка.

Такі эжектора не будзе мець высокага каэфіцыента эжекции з-за недасканаласці канструкцыі трубкі Вентура, таму яго можна ўжываць для пад'ёму вады з глыбіні не больш за 10 м.

варыянт 2

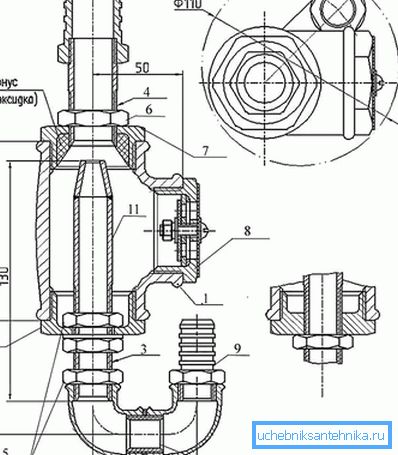

Ёсць яшчэ варыянт, як зрабіць эжектора, такая канструкцыя больш эфектыўная на ўвазе больш дасканалай трубкі Вентура, яна больш складаная ў вырабе, але каэфіцыент эжекции будзе вышэй, чым у папярэдняй мадэлі.

1. Трайнік? 40 мм.
2. Адвод 90? 1/2 "мм.
3. Згон 1/2 "мм.
4. Згон 3/4 "мм.
5. Контргайка 1/2 "мм.
6. Контргайка 3/4 "мм.
7. Заглушка.
8. Зваротны клапан.
9. Штуцэр 1/2 "мм.
10. Штуцэр 3/4 "мм.
11. Сопла 10 мм.
12. Разьбовай згон 1/2 "мм.

Робіцца такой эжектора з сталёвых фасонных частак. У якасці сопла (11) можна выкарыстоўваць медную трубку, зрабіць у ёй падоўжныя разрэзы, сціснуць, а швы запаять. У заглушках (7) трэба зрабіць адтуліны падыходнага дыяметра і нарэзаць разьбу, каб укруціць згоны (3 і 4) і зафіксаваць контргайку. Сопла трэба будзе зафіксаваць у згоне з дапамогай паяння.

Асаблівасці мантажу і эксплуатацыі

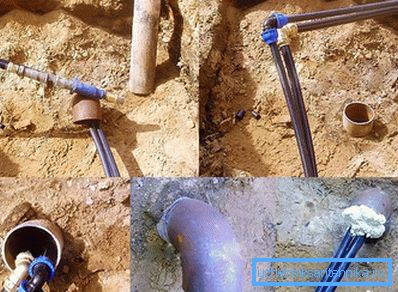

Праца эжектора будзе эфектыўная толькі на магутных помпах, не менш за 1 кВт з высокай прадукцыйнасцю, і глыбінёй устаноўкай эжектора не больш за 20 м, ўстаноўка глыбей рэзка зніжае ККД эжектора. Каб пры працы помпы з вынасных эжектором не было збояў, размяшчаць якія падводзяць трубы да эжектора трэба строга вертыкальна. Абавязкова перад помпай павінен стаяць фільтр грубай ачысткі, бо такія помпы вельмі ўразлівыя да ўздзеяння абразіўных часціц, якія могуць вывесці помпа з ладу. Перад помпай, на рециркуляционном трубаправодзе, трэба абавязкова ставіць кран, каб можна было рэгуляваць колькасць зваротнай вады, тым самым рэгулюючы эфектыўнасць ўсмоктвання эжектора.
