Фланцевый кран: віды, прымяненне, асаблівасці мантажу
Як уладкованыя вентыля, якія мантуюцца на фланцах? У якіх выпадках апраўдана іх выкарыстанне ў інжынерных камунікацыях? Ці ёсць нейкія тонкасці у мантажу гэтых элементаў запорной арматуры? Давайце паспрабуем адказаць на гэтыя пытанні.
класіфікацыя
Спачатку разбярэмся, якімі бываюць фланцавых вентыля.
прылада
Па спосабе, якім перакрываецца вада, можна вылучыць чатыры класы вентыляў.
- шрубавыя. На штоке з разьбой рухома замацаваны клапан, які прыціскаецца да сядла ў корпусе вентыля. Герметычнасць забяспечваецца Сальнікавай набивкой.Она ўяўляе сабой ўшчыльняюць шайбу, якую прыцягвае да корпуса прыцемках накладную гайка або пара нітаў. Гэты тып вентыляў мае шэраг спецыфічных недахопаў:
- Яны могуць прапускаць ваду толькі ў адным кірунку. Противоток не проста непажаданы: ён небяспечны, паколькі можа выклікаць адрыў клапана з суправаджаюць яго гідраўдарам.
- Яны маюць высокую гідраўлічны супраціў дзякуючы складанай форме і параўнальна малому памеры адтуліны ў сядле.
- Яны патрабуюць перыядычнай набівання сальніка, які выпрацоўваецца не толькі пры актыўным выкарыстанні вентыля, але і пры простае.
- Гумовыя або паронитовые пракладкі зношваюцца пры працы і таксама патрабуюць перыядычнай замены.
Заўважце: пясок або акаліна, якія трапілі пад клапан, часта прыводзяць да поўнага або частковага разбурэння пракладкі. Яе рэсурс памяншае і высокая тэмпература асяроддзя.
- коркавыя. У іх паток перакрываецца канічнай коркам са скразным адтулінай. Без тыповых праблем не абышлося і тут.
- Пры вялікім памеры вентыля (скажам, ДУ65) паварот коркі патрабуе значных высілкаў: супраціў расце прапарцыйна павелічэнню датыкальных паверхняў коркі і корпуса.
- Перыядычная набіванне сальніка патрабуецца і ў гэтым выпадку.
- Шиберные. Іх прылада бліжэй да засаўцы, чым да вентыля: разьбовай шток апускае канічны клапан паміж двух люстэркаў (колцавых ўшчыльняльнікаў з бронзы). Замест сальніка часцяком выкарыстоўваюцца даўгавечныя гумовыя або палімерныя ўшчыльняльнікі; адзіная годная згадкі праблема - непрацаздольнасць вентыля пры абрастаннем люстэркаў цвёрдымі адкладамі.

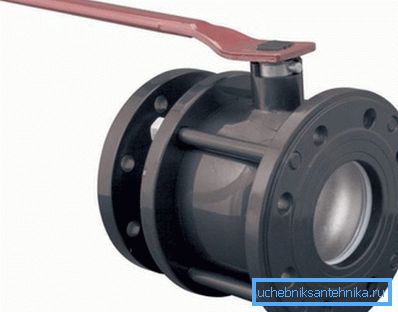

- шаравыя. Латуневы або выраблены з нержавеючай сталі шар са скразным адтулінай круціцца ў корпусе вентыля пры павароце дзяржальні. Яго фіксуе пара колцавых сёдлаў, вырабленых з фтарапласту або тефлона; пракладка з гэтага ж матэрыялу герметызуе шток.
Шаравыя вентыля найбольш практычныя, зручныя, даўгавечныя і адмоваўстойлівасці; пры гэтым кошт шаравога вентыля мала адрозніваецца ад іншых канструкцый таго ж памеру.
серада
Вялікая частка прапанаваных рынкам фланцавых вентыляў для труб арыентавана на выкарыстанне ў сістэмах водазабеспячэння і ацяплення.
Аднак можна сустрэць і рашэнні, прызначаныя для іншых працоўных асяроддзяў.
- Газавыя шаравыя фланцавых краны маюць падвышаная якасць апрацоўкі паверхні шара, што прадухіляе найменшыя уцечкі. Як правіла, яны маркіруюцца жоўтым колерам ручкі.
Цікава: інструкцыя вытворцы звычайна дазваляе выкарыстоўваць газавыя вентыля ў трубаправодах, якія транспартуюць не толькі газ, але і ваду, нафтапрадукты і пар з тэмпературай да 150 С.
- Шаравыя паравы вентыль выкарыстоўвае тэрмаўстойлівыя Тефлоновый ўшчыльняльныя кольцы, якія дазваляюць яму працаваць у асяроддзі з тэмпературай да 250 С.
функцыянальнасць
Большая частка фланцавых кранаў дае толькі адну магчымасць - цалкам перакрыць ток асяроддзя праз трубаправод.
Аднак існуюць і больш экзатычныя варыянты.
- Шаравыя фланцевый які рэгулюе кран дазваляе дросселировать трубаправод, плаўна змяняючы яго праходнасць. Ключавое адрозненне рэгулююць вентыляў ад звычайных шаравых - у форме адтуліны ў замыкалы шары: яно робіцца не круглым, а авальным або больш складанай формы.
- Трехходовойшаровый вентыль таксама адрозніваецца формай выраза: у гэтым выпадку ён робіцца кутнім, што дазваляе рэалізаваць прынцып ці-ці. Паток вады з трубаправода нумар 1 накіроўваецца ў трубу нумар 2 ці нумар 3.
Памеры і прымяненне
Памеры ўсіх вырабляюцца айчыннай прамысловасцю фланцавых вентыляў бяруцца па Дасце за номером28343-89.
Дзіўна, што, у прынцыпе памеры фланцев, у тым ліку для запорной арматуры, рэгламентуюцца асобным стандартам - ДАСТ 12815-80. Аднак гэты дакумент цалкам дублюе шэраг памераў з ДАСТ 28343-89.
Прывядзём гэтыя памеры ў міліметрах і цалях.
ДК | Памер у цалях |
10 | 3/8 |
15 | 1/2 |
20 | 3/4 |
25 | 1 |
32 | 1 1/4 |
40 | 1 1/2 |
50 | 2 |
65 | 2 1/2 |
80 | 3 |
100 | 4 |
150 | 6 |
200 | 8 |
250 | 10 |
300 | 12 |
350 | 14 |
400 | 16 |
450 | 18 |
500 | 20 |
Якіх памеры трубаправода апраўдваюць прымяненне фланцавых вентыляў пры мантажы сістэм ацяплення або водазабеспячэння сваімі рукамі?
На думку аўтара - пачынаючы з ДУ40. Фланцавых шаравых кран ДУ25 або ДУ32 лепш замяніць муфтовым: разьбу гэтага памеру без асаблівых высілкаў можна нарэзаць ўручную, трубавай плашчакі, а вось фланец прыйдзецца прыварваюць, што часцяком праблематычней і патрабуе поўнага асушэння трубаправода.
У той жа час пры вялікім памеры разьбы нават спроба скрануць з месца контргайку на згоне патрабуе надмерна вялікіх высілкаў. Фланцавых шаравых кран ДУ80 дэмантаваць або замяніць куды прасцей, чым разабраць разьбовае злучэнне таго ж дыяметра.
Нюанс: у адрозненне ад разьбы, фланец не патрабуе ўстаноўкі згону і можа прымяняцца ва ўмовах дэфіцыту даўжыні прамога ўчастка трубаправода. Аднак разборка фланцавых злучэнняў малых памераў, сцягнутых сталёвымі нітамі - не для слабанервных. Як правіла, балты прасцей зрэзаць, чым раскруціць.
мантаж
Хітрасцяў у зборкі фланцавага злучэння няшмат.
- Для герметызацыі звычайна выкарыстоўваюцца паронитовые пракладкі. Аднак іх можна замяніць самастойна выразанымі з старой аўтамабільнай камеры. Не забудзьцеся пакінуць з краю пракладкі язычок, які дазволіць вам завесці яе паміж фланцев.
- Каб пазбегнуць перакосаў фланец сцягваецца крыж-накрыж, па адным - два абароты ключа за раз.
- Балты лепш размяшчаць з аднаго боку фланца. У выпадку, калі яго плоскасць гарызантальная, балты заводзяцца зверху. Так лягчэй начапіць гайкі; акрамя таго, падзенне з вышыні лёгкай гайкі з меншай верагоднасцю прычыніць траўму які знаходзіцца ўнізе чалавеку.
заключэнне
Спадзяемся, што наша некалькі павярхоўнае знаёмства з цэлым класам запорной арматуры дапаможа чытачу ў выбары рашэнняў для ўласных праектаў. Відэа ў гэтым артыкуле, як звычайна, ёсць дадатковыя матэрыялы. Поспехаў!
