Газавы шаравой кран: асаблівасці канструкцыі

Газаправод у абавязковым парадку абсталюецца запорной арматурай. Яна неабходна для магчымасці ізаляцыі аварыйных або якія маюць патрэбу ў рамонце участкаў. Лепш за ўсё на сённяшні дзень з гэтай задачай спраўляюцца шаравыя краны для газу, пра якія і пойдзе гаворка ў дадзеным артыкуле.

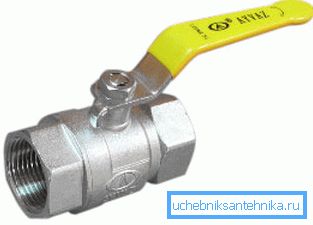

Фота газавага шаравога крана

тэхнічнае апісанне

Першае, што варта разгледзець, так гэта прылада шаравога крана.

будынак

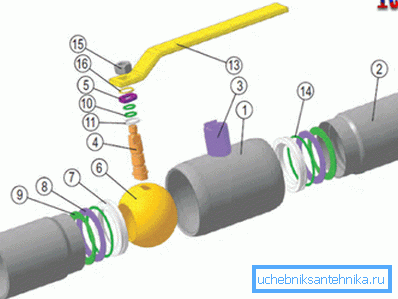

Канструкцыя газавага шаравога крана
Абазначэнне на малюнку Назва
1 Корпусная частку. Часцей за ўсё сустракаецца з латуні або сталі.
2 Патрубок падключэння. Можа мець разьбовае або приварное злучэнне.
3 Гарлавой частку. Прапускае праз сябе шток.
4 Злучальны шток. Звязвае паміж сабой рукаяць і шар.
5 Шайба абмежаванні.
6 Запорный шар. Непасрэдна ажыццяўляе закрыццё і адкрыццё праходу.
7 Сядло. Пазіцыянуе шар у патрэбным месцы.
8 Кальцавая апора. Трымае сядло.
9 Спружына.
10 Колцавае ўшчыльненне.
11 Кольца.
12 Фланец.
13 Дзяржальня.
14 Ўшчыльненне сядла.
15 Фіксавальная гайка. Утрымлівае дзяржальню.
16 Стопар.

Прынцып працы

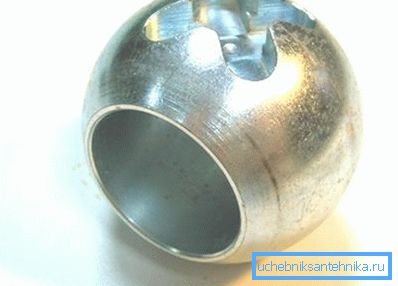

Сталёвы полы шар

Найбольш важнай і асноўнай дэталлю разгляданага газавага крана з'яўляецца запорный шар, які мае скразную адтуліну роўнае дыяметру злучальнага патрубка і злучаны з дзяржальняй пераключэння штоком.

Інструкцыя функцыянавання такога механізму элементарна:

  • Чалавек лёгкім рухам рукі паварочвае дзяржальню на 90 градусаў.
  • Шток перадае дадзены рух шары.
  • Сценка мяняецца на адтуліну, ствараючы свабодны праход.

Рада: не рэкамендуецца ўсталёўваць ручку ў адчыненае становішча, бо гэта значна павялічвае знос канструкцыі.

годнасці

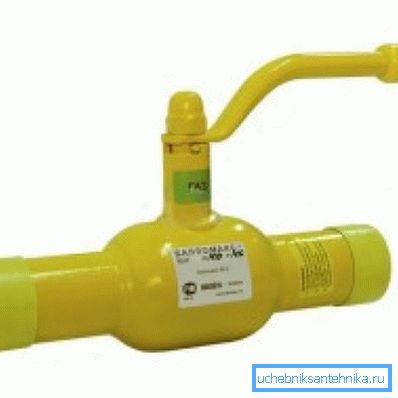

Шаравой газавы кран КШГ з сталі

Шаравая запорная арматура для газаправода мае цэлую сукупнасць станоўчых бакоў:

  • Адносна нізкая цана. Дасягаецца дзякуючы прастаце канструкцыі, якая выключае выкарыстанне дарагіх кампанентаў.
  • малы вага. Не абцяжарвае трубаправод, што дазваляе абмяжоўвацца стандартнымі мацаваннямі для труб.

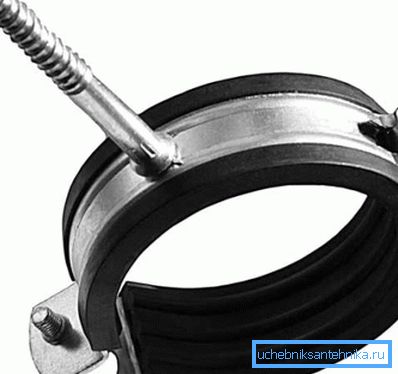

Звычайнае мацаванне для газаправода
  • высокая надзейнасць. Пры вырабе прымяняюцца толькі матэрыялы высокай трываласці.

Рада: рэкамендуецца выбіраць матэрыял крана ў залежнасці ад умоў асяроддзя, у якой вы плануеце яго выкарыстоўваць. Так, напрыклад, латуневыя мадэлі выдатна справяцца з Каразійная працэсамі, а стальныя - вытрымаюць больш магутныя механічныя нагрузкі.

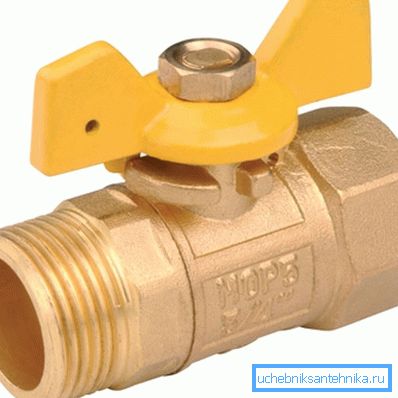

Надзейны латуневы корпус газавага шаравога крана непадуладны Каразійная працэсам
  • Высокая хуткасць і прастата эксплуатацыі сваімі рукамі. Дастаткова выканаць кароткі паварот ручкі, каб змяніць становішча з «адкрыта» у «закрытая» і наадварот.
  • Адсутнасць неабходнасці ў тэхнічным абслугоўванні. Такую запорную арматуру можна без боязі ўсталёўваць у цяжкадаступных месцах.
  • Высокая герметычнасць перакрыцця патоку. Закрытае становішча крана гарантуе поўную герметызацыю газаправода.
  • Магчымасць мантажу нават пад вадой. Пры гэтым абсалютна выключана пранікненне вадкасці ўнутр сістэмы.
  • маленькія памеры. Дазваляюць не вылучацца вырабу на фоне самай трубы і спрашчаюць яго мантаж, які лёгка выконваюць 1-2 чалавекі.

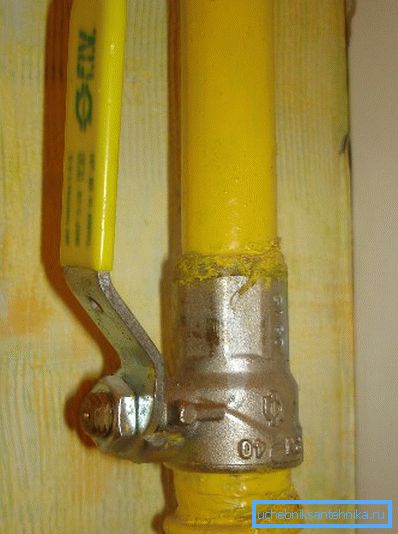

Запорный кран шаравога тыпу на газавай трубе
  • Прывабны знешні выгляд. Адзіная якая вылучаецца дэталь - гэта дзяржальня, якая можа быць выканана ў выглядзе матылька ці выцягнутага рычага. У любым выпадку тэхнічны вузел глядзіцца цалкам эстэтычна.
  • прастата ўстаноўкі. Магчыма як разьбовае, так і зварное злучэнне.

тэхнічныя дадзеныя

Кран з ручкай-матыльком і умоўнай праходам 15 мм

Разбяром параметры класічнай мадэлі для ўстаноўкі на хатнім газаправодзе:

параметр значэнне
перасек 1,5 см або? цалі
Колькасць віткоў на разьбовым злучэнні 6-7
паказчык герметычнасці клас А
Вытрымліваем ціск Не менш за 6 Мпа
дапушчальная тэмпература Ад -20 да 130 градусаў Цэльсія
матэрыял корпуса Латунь маркі ЛС-59-2
тып рукаяці матылёк
Колер рукаяці Жоўты ў адпаведнасці з правіламі абазначэння газаправода
матэрыял пракладкі фтарапласт
Разьбовае злучэнне пад манометр G? / G?
Тыпы разьбовых злучэнняў Унутраная-вонкавая і ўнутраная-ўнутраная
Вышыня вырабы 5,8 см
Даўжыня з улікам рукаяці 6,7 см
Даўжыня корпуснай часткі 6,7 см
знешні дыяметр 3,3 см

магчымыя разнавіднасці

Варта таксама адзначыць, што шаравыя газавыя краны могуць адрознівацца паміж сабой па некаторых асаблівасцях, а менавіта:

  • Па магчымасці выканання рамонту. Бываюць разборныя і цельносварной ўзоры.

Савет: калі вы выконваеце ўстаноўку крана ў цяжкадаступным месцы, то лепш спыніць свой выбар на цельносварной вырабе з приварным злучальным патрубком. Так вы даможацеся максімальнай герметычнасці, якая неабходная з умовай цяжкавыканальным тэхнічнага абслугоўвання ў далейшым.

  • па праходзе. Запорная арматура шаравога тыпу можа быць полнопроходной і неполнопроходной.

Акрамя гэтага існуюць мадэлі, якія маюць электрапрывад, які дазваляе аўтаматызаваць працэс яго закрыцця і адкрыцця.

заключэнне

Газаправод неабходна абсталяваць надзейнымі кранамі на выпадак неабходнасці ў ізаляцыі асобных яго участкаў. Асабліва гэта тычыцца месцаў падлучэння да газавых прыбораў, а таксама аварыйна-небяспечных зон. Найлепшым варыянтам з'яўляецца шаравая запорная арматура дзякуючы сваёй высокай надзейнасці, прастаце эксплуатацыі і мноству іншых вартасцяў (см.также артыкул Для чаго ўсталёўваюць кран Маеўскага ў ацяпляльных сістэмах).

Прыклады шаравых газавых кранаў з рознымі дзяржальнямі і рэзьбавыя злучэннямі

Відэа ў гэтым артыкуле прадаставіць вашай увазе дадатковую інфармацыю, якая мае непасрэднае дачыненне да выкладзеным матэрыялам. Выбірайце для ўладкавання газавага трубаправода толькі найлепшыя кампаненты.
