Як вымяраюцца вадаправодныя трубы: усё, што трэба ведаць аб

Сортамент водаправодных труб ўключае ў сябе вырабы самых розных памераў. Каб не патрапіць у непрыемную сітуацыю, калі набытыя дэталі не падыходзяць па перасеку або іншых параметрах да ўжо ўсталяваным, кожнаму сантэхніку важна не толькі ведаць найбольш хадавыя дыяметры труб, але і ўмець правільна іх вымяраць. Менавіта гэтых пытаннях і будзе прысвечана наш артыкул.

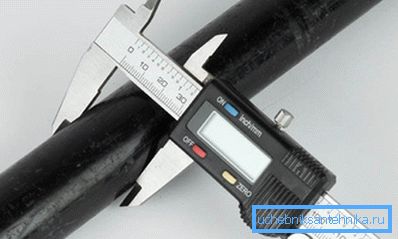

Чым дакладней мы падбярэм дыяметр, тым якасней будзе злучэнне

Габарыты сантэхнічнага абсталявання

асноўныя параметры

Перш чым аналізаваць размерный шэраг вадагазаправодныя вырабаў, які прыводзіцца ў адпаведных Дастаў і БНіП, трэба зразумець, якімі параметрамі мы будзем апераваць.

Пры вымярэнні дадзеных дэталяў нам спатрэбяцца наступныя велічыні:

  • Д - дыяметр. Ўяўляе сабой адлегласць паміж найбольш аддаленымі адзін ад аднаго кропкамі на вонкавай паверхні.
  • Ду - умоўны праход. Велічыня ўмоўнага праходу роўная дыяметру ўнутранага канала трубы, акругленне з пэўнай ступенню дакладнасці да стандартнага значэння.

Звярніце ўвагу! У міжнароднай маркіроўцы для абазначэння вонкавага дыяметра і ўмоўнага праходу выкарыстоўваюцца сімвалы D і Dn адпаведна.

  • s -таўшчыня сценкі. Чым вышэй гэтае значэнне, тым больш трывалай будзе канструкцыя, і тым большы ціск вытрымае труба.
Залежнасць SDR і вытрымліваць ціску

Акрамя таго, каб у поўнай меры ацаніць магчымасці той ці іншай мадэлі, ужываецца так званае стандартнае суадносіны памераў - SDR. Гэтая велічыня вылічваецца па формуле:

SDR = D / s

Як правіла, велічыню SDR акругляюць да таблічных значэнняў, што дазваляе лёгка падабраць матэрыял з патрэбнай супраціўляльнасцю ўнутранага ціску.

Цалі або міліметры?

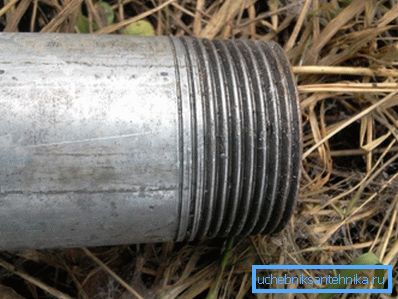

Вадаправодная труба 32 мм або 1 1/4 цалі з нарэзанай разьбой

Яшчэ адным важным момантам з'яўляецца вызначэнне суадносіны паміж метрычнай і цалевымі памерамі труб. Здавалася б, няма нічога прасцей - досыць памножыць дыяметр трубы ў цалях на велічыню аднаго цалі (прыкладна 25,4 мм) і мы атрымаем патрэбны вынік, але на практыцы ўсё некалькі складаней.

Уся справа ў тым, што цалі характарызуюць трубавую разьбу, якая наразаецца па вонкавай дыяметры, а пры падборы труб (асабліва калі вырабляецца замена металічных вырабаў пластыкавымі) важны дыяметр ўнутраны.

Так што прафесійныя сантэхнікі выкарыстоўваюць стандартныя суадносін:

  • Вадаправодная труба 1 2 цалі - умоўны праход 15 мм, вонкавы дыяметр ад 20 да 22 мм.
  • Вадаправодная труба 3 4 -праходзіць ў 20 мм, вонкавае перасек ад 25 да 27 мм.
  • Цалевае выраб - 25 і 32 мм адпаведна.
  • Вадаправодная труба 1 1 2 - умоўны праход у 40 мм, у залежнасці ад таўшчыні сценкі можа мець дыяметр ад 45 да 50 мм.

Таксама ў нашай артыкуле прыводзяцца табліцы суадносін цалевых і метрычных габарытаў найбольш часта выкарыстоўваюцца ў працы труб.

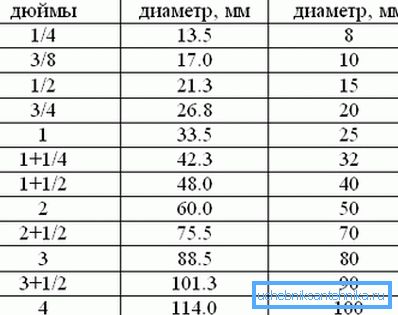

Табліца суадносін асноўных памераў

Прапускная здольнасць

Часам для падбору дэталяў, якія выкарыстоўваюцца пры пракладцы камунікацый, патрабуецца высветліць прапускную здольнасць трубы пэўнага дыяметра.

Гэтая велічыня паказвае, які аб'ём вадкасці можа прайсці па ўнутраным канале за адзінку часу, і залежыць ад наступных фактараў:

  • Матэрыял, з якога выраблена труба.
  • Форма вырабы (круглая / профільная).
  • Дыяметр ўмоўнага праходу.
  • Агульная даўжыня контуру.
  • Наяўнасць ўхілу і яго ступень.
  • Ціск у сістэме.

Для разліку гэтай велічыні звычайна выкарыстоўваюцца досыць грувасткія формулы, таму сантэхнікі звычайна альбо ўжываюць стандартныя, правераныя часам рашэння, альбо выкарыстоўваюць таблічныя значэння. Так, згодна з такой табліцы, прапускная здольнасць вадаправоднай трубы 100 мм пры хуткасці руху вадкасці ў 0,3 м / с і ціску ў 90 Па / м складзе каля 30 тыс. Кг / ч.

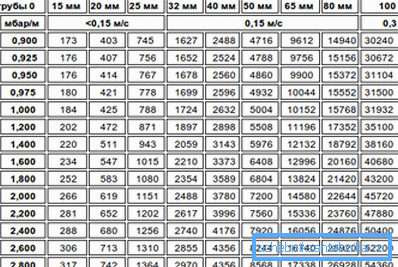

Табліца для вызначэння прапускной здольнасці

Звярніце ўвагу! Каб не праводзіць вылічэнні сваімі рукамі, можна спампаваць спецыяльную праграму-калькулятар.

Методыкі абмеру ў хатніх умовах

Правесці замер трубы сваімі рукамі можна некалькімі спосабамі:

  • Калі выраб мае досыць вялікі дыяметр, то прасцей за ўсё скарыстацца гнуткай мернай стужкай (выдатна падыдзе кравецкімі метр). Абгортваюцца стужку вакол трубы і замерым даўжыню акружнасці ў самой шырокай часткі. Затым вылічаем дыяметр, падзяліўшы даўжыню акружнасці на лік "Пі", прыблізна роўнае 3,1416.

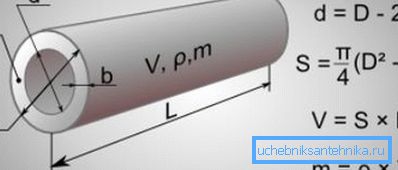

Схема для разлікаў

Звярніце ўвагу! Паколькі ў побыце выкарыстоўваюцца стандартызаваныя дэталі, то інструкцыя рэкамендуе проста падзяліць даўжыню акружнасці на 3: дакладнасць будзе цалкам дастатковай.

  • Для працы з трубамі малога дыяметра можна выкарыстоўваць штангенцыркулем або мікраметр. Калі вы сутыкаецеся з падобнымі задачамі на пастаяннай аснове, то лепш набыць мадэль з электронным дысплеем: кошт у яе некалькі вышэй, чым у стандартных вымяральных прыбораў, але і карыстацца ёй непараўнальна зручней.
  • З дапамогай штангенцыркуля таксама можна вызначыць ўнутраны дыяметр вырабы. Для гэтага на зрэзе ў некалькіх месцах замерым таўшчыню сценкі, вылічаем сярэдняе значэнне гэтага параметру і двойчы адымаем яго з усталяванай велічыні вонкавага дыяметра.

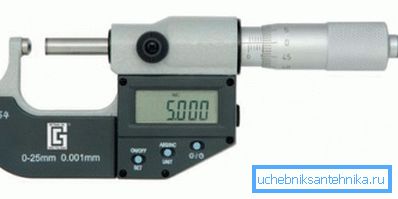

Фота мікраметра для труб
  • Нарэшце, для вырашэння пастаўленай задачы можна скарыстацца графічнымі праграмамі. Да трубе, якую трэба вымераць, прыкладаем альбо лінейку, ці аб'ект з загадзя вядомымі памерамі (напрыклад, пачак запалак). Выраб фатаграфуем, а затым з дапамогай кампутарных праграм суадносім габарыты эталона з габарытамі трубы.

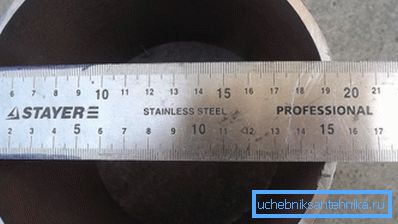

Прыблізны замер дыяметра

Звярніце ўвагу! Часцей за ўсё гэтую методыку ўжываюць для маштабных аб'ектаў, а таксама для труб, доступ да якіх атрымаць вельмі складана.

выснову

Даведацца, які выраб перад намі - вадаправодная труба 50 мм, 60 мм або 1 1/2 цалі - можна некалькімі спосабамі. І чым дакладней мы правядзем замеры, тым вышэй будзе верагоднасць, што для злучэння або замены будзе падабрана падыходная дэталь. Больш падрабязна азнаёміцца ​​з прынцыпамі вымярэння трубавай прадукцыі можна на відэа ў гэтым артыкуле.
