Як завесці ваду ў дом з свідравіны - увесь комплекс работ

Аўтаномнае водазабеспячэнне - гэта патрэбная, але пры гэтым вельмі адказная рэч. Вам трэба будзе не толькі распрацаваць крыніца, але і забяспечыць бесперабойную падачу вады з патрэбнымі параметрамі ціску, хімічнага складу і аб'ёму. Мы раскажам, як падвесці ў хату ваду ад свідравіны сваімі рукамі, а таксама як падключыць і наладзіць неабходнае абсталяванне.

Аўтаномная сістэма падачы вады

З чаго складаецца

Сістэма аўтаномнага водазабеспячэння - гэта комплекс сродкаў, якія забяспечваюць ўзняцце вады з свідравіны, яе транспарціроўку, назапашванне, стварэнне неабходных параметраў ціску, а таксама кіраванне і каардынацыю працы ўсіх элементаў сістэмы.

Сучасныя тэхнічныя і матэрыяльныя магчымасці дазваляюць стварыць цалкам аўтаномную і кіраваную аўтаматыкай сістэму водазабеспячэння, таму мы разгледзім менавіта такі варыянт камплектацыі.

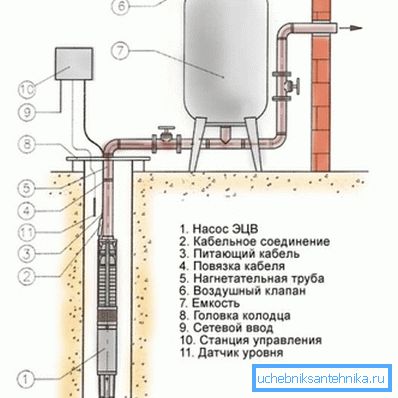

Такім чынам, у склад свідравін вадаправода ўваходзяць:

1. Глыбінны помпа для свідравіны. Большасць свідравін маюць глыбіню, большую 8-мі метраў, таму выкарыстаць прыпадае менавіта погружной агрэгат;
2. Ніпель з двухбаковай знешняй разьбой, зваротны клапан і муфта для злучэння выхаднога адтуліны помпы з пад'ёмнай трубой;
3. Водоподъемная труба. Тут важна падабраць выраб, здольнае вытрымаць ціск адпаведна глыбіні свідравіны, лепш выкарыстоўваць металлопластіковые або палімерныя мадэлі, мы раім трубы з поліэтылену нізкага ціску (ПНД);
4. Кабель электрасілкавання рухавіка помпы і гермоввод (влагозащитный клемник);
5. Фітынг для пераходу ад вертыкальнай трубы да гарызантальнай. Гэта можа быць калена або трайнік, у залежнасці ад асаблівасцяў разводкі труб;
6. Агаловак свідравіны. Гэты выраб ўяўляе сабой герметычную вечка на шрубавых зацісках з высновай для трубы і кабеля, а таксама з крапяжом для страховочного троса;
7. Гарызантальная труба для транспарціроўкі вады ад крыніцы да хаты. Тут таксама лепш выкарыстоўваць ПНД-трубу таго ж дыяметра;
8. Набор фітынгаў для падлучэння рэсівера: паваротныя муфты, кутняй фільтр, ніпель. У залежнасці ад асаблівасцяў канфігурацыі труб гэты набор можа мяняцца;
9. Гидроаккумуляторный бак (рэсівер) на 200 літраў. Лепш выкарыстоўваць пластыкавыя вырабы з мембранай, абсталяваныя манометрам і рэле ціску;
10. Магнітны пускатель, клемы якога замыкаюць / размыкают ланцуг харчавання помпы. Кіруецца пускатель з дапамогай аператыўнага току ад рэле ціску рэсівера. Усталёўваюць для пуску магутных помпаў з вялікімі пускавымі токамі;
11. Станцыя кіравання помпай, якая дазваляе вырабляць ручной пуск і перазапуск прыбора;
12. Датчык ўзроўню вады ў свідравіне і рэле аварыйнага адключэння помпы пры падзенні ўзроўню вады ніжэй дапушчальнага.

Звярніце ўвагу! Погружной помпа і элементы кіруючай аўтаматыкі павінны быць максімальна якаснымі, таму эканоміць і купляць вырабы сумніўных вытворцаў мы не рэкамендуем.

Апусканне і падлучэнне помпы

Пяройдзем да справы.

Для пачатку варта сабраць сістэму пад'ёму вады на паверхню:

1. Бярэм помпа, і ў яго выходную адтуліну Укручваем ніпель з вонкавай разьбой. Затым на ніпель накручвае зваротны клапан, а ў яго Укручваем муфту для злучэння з ПНД-трубой (муфта звычайна выкарыстоўваецца 32 / цаля);

1. Злучаем муфту з водоподъемной трубой, папярэдне адрэзанай па памеры. Кабель харчавання рухавіка ўкладваем ўздоўж трубы і фіксуем да яе ізастужкай або хамутамі праз кожныя 2 - 3 метра;

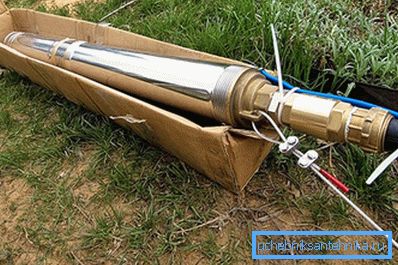

1. У крапежныя адтуліны на корпусе помпы забэрзваюць страховочный трос (звычайна ідзе ў камплекце) і мацуем яго двума заціскамі на нітах;

1. Бярэм помпа і за трубу акуратна апускаем яго ў свідравіну, імкнемся не дакранацца сценак обсадной трубы. Адлегласць да дна - не менш за 1 - 2 метраў. Дынамічны ўзровень вады ў свідравіне павінен быць мінімум на 5 метра вышэй помпы;

1. Верхні канец трубы забэрзваюць ў адтуліну оголовка свідравіны і зацісканы, таксама абыходзімся з кабелем. Страховочный трос мацуем да адмысловага кольцы на ніжняй баку вечка оголовка;

1. Падлучальны кабель да сеткі 220 У і вырабляем пробны пуск помпы. Калі вада адразу не ідзе - пацягніце яе ротам з трубы, магчыма, не спрацаваў зваротны клапан з-за паветра ў сістэме;

1. Калі вада ідзе - значыць, з першым этапам скончана.

  Звярніце ўвагу! Калі ў канструкцыі помпы зваротны клапан ўжо прадугледжаны, яго лепш прадубляваць латунным вырабам, так як яно нашмат надзейней: цана добрага помпы занадта вялікая, каб рызыкаваць.

падземны трубаправод

Зараз, уласна, пра тое, як ад свідравіны завесці ў хату ваду. Для гэтых мэтаў лепш выкарыстоўваць трубу з поліэтылену, так як яна прадаецца ў бухтах, і ў вас ёсць магчымасць выбраць адрэзак патрэбнай даўжыні, каб пазбегнуць лішніх злучэнняў.

Таксама спатрэбіцца паваротная злучэнне для ПНД-труб і набор дадатковых фітынгаў. Выкарыстоўвайце толькі якасныя вырабы, мы рэкамендуем спыніць выбар на італьянскіх вытворцах.

Такім чынам, інструкцыя па пракладцы труб ад свідравіны да дома:

1. На глыбіню прамярзання глебы (для кожнага рэгіёну свая, сярэдняя паласа Расіі - каля 5 метра) выкопваем траншэю ад свідравіны да дома. Лепш пракладваць камунікацыю па найкарацейшай прамой лініі, так як тады не спатрэбяцца паваротныя стыкоўныя вузлы, ды і расход матэрыялаў будзе ніжэй;

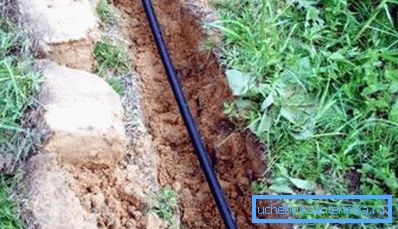

1. На дно траншэі падсыпаў пласт пяску вышынёй 10 - 20 см, з невялікім ухілам у бок свідравіны (1% будзе дастаткова). На гэтую падсыпку ўкладваем трубу;

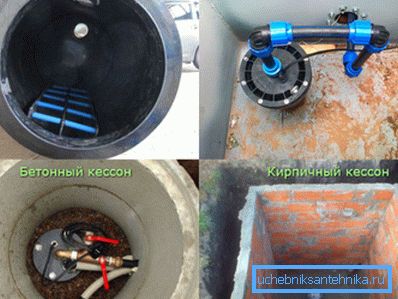

1. Адзін канец шланга заводзім ў кесон і злучаем з дапамогай калена і фітынгаў з водоподъемной трубой;

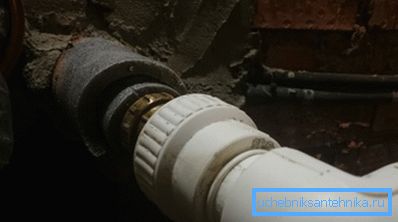

1. Другі канец заводзім ў спецыяльную адтуліну ў падмурку дома або цокалі, месца ўваходу забяспечвае утулкай з пластыка і старанна герметизируем сіліконам або іншым герметыкам;

1. Трубу засынаем пластом пяску так, каб яна была накрытая на вышыню 15 см, затым засынаем траншэю зямлёй. Камяні ў зямлі трапляцца не павінны, трамбаваўся засыпанне нельга.

1. У ніжняй частцы трубы лепш прадугледзець дрэнажны кран для зліву вады з свідравіны ў выпадку кансервацыі ўчастка на зіму.

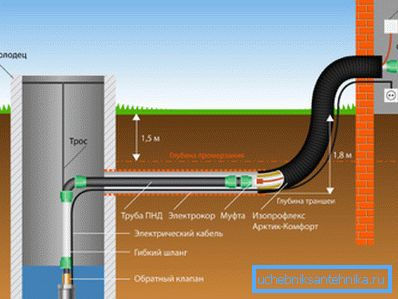

  Звярніце ўвагу! Калі паглыбіць трубаправод ніжэй узроўня прамярзання глебы не атрымліваецца, тады яго варта ўцяпліць адмысловым кажухом з пенаполістырол, унутр якога лепш укласці награвальны кабель, які падключаюць да рэле тэмпературы. Таксама паступаюць з участкам ўводу, якія знаходзяцца на паверхні або блізка ад яе.

падключэнне рэсівера

Як мы ўжо казалі, сістэма водазабеспячэння павінна не толькі даставіць ваду спажыўцу, але і забяспечыць прымальныя для нармальнай эксплуатацыі сантэхнічнага абсталявання ціск і прадукцыйнасць. Погружной помпа здольны стварыць досыць высокі ціск, аднак яно будзе нясталым, і пры рэзкім замыканні крана можа адбыцца гідраўдар.

Акрамя таго, калі помпа падключыць да вадаправода наўпрост, то пры кожным адмыкання крана ў любым сантэхнічныя прыборы (ракавіна, мыйка, ванная, ўнітаз і г.д.) будзе ўключацца рухавік помпы. Гэта адмоўна адаб'ецца на тэрміне службы рухавіка, механіцы помпы, а таксама вузлах адключэння харчавання на рэле або пускальніка.

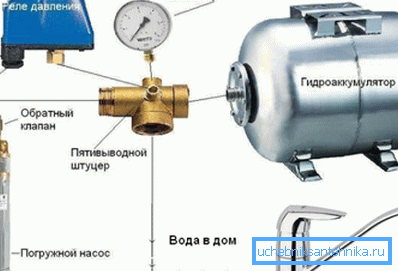

Таму неабходны гідраакумулятар, які будзе назапашваць ваду пад ціскам і падаваць яе спажыўцу. Калі ціск у баку прылады ўпадзе ніжэй пэўнага ўзроўню, спрацуе рэле ціску, якое замкне ланцуг харчавання рухавіка помпы, і ён запампуе неабходны аб'ём вады. Калі ёмістасць бака будзе 100 літраў і больш, то для сярэдняй па колькасці сям'і колькасць запускаў помпы будзе невялікім, і ён праслужыць доўга.

Як правіла, аб'ём бака рэсівера разлічваюць зыходзячы з суадносін 20 л на кожны кран, у тым ліку ўнітаз, паліў раслін і іншыя.

Мы спыніліся на ўводзе трубы ў дом. Ідзем далей:

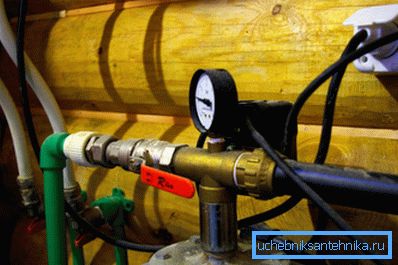

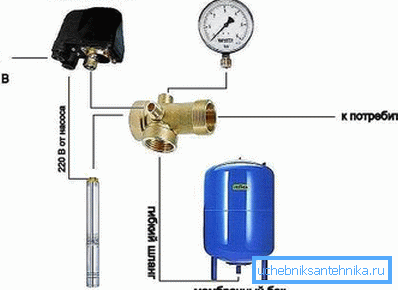

1. Ўвод трубы злучаем праз муфту з пятивыводным штуцером. Муфту накручвае на цалевае адтуліну праз ніпель з прыцемках накладную гайкай;

1. На уваходнае адтуліну рэсівера накручвае кутняе калена, якое падаўжаем адрэзкам трубы патрэбнай даўжыні. Калі ёсць магчымасць, замест трубы і калена выкарыстоўваем гнуткі шланг з кранам;

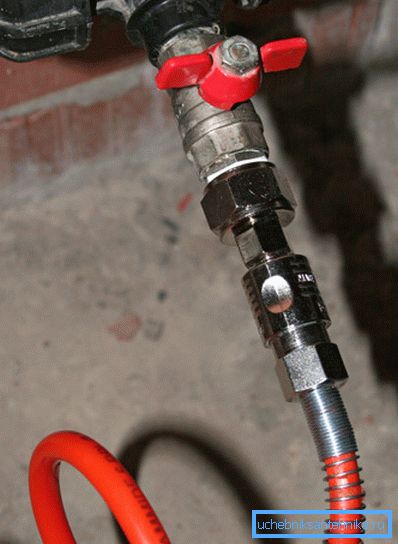

1. Канец трубы рэсівера злучаем праз шаравой кран з прыцемках накладную гайкай з любым свабодным цалевым адтулінай штуцэра. Калі выкарыстаны шланг з кранам, то яго канец проста накручвае праз перахаднік ( «амерыканка») на адтуліну штуцера;

1. Да вусьця? цалі падлучальны манометр;
2. Да незанятых адтуліны? цалі падлучальны рэле ціску;

1. Што застаўся незанятым цалевае адтуліну размеркавальнай муфты злучаем праз кран з прыцемках накладную гайкай з вадаправодам, якія ідуць да спажыўцу;

1. Кабель харчавання помпы падлучальны да клем рэле, якія будуць вырабляць пуск і адключэнне. Схема камутацыі простая і апісана ў інструкцыі да рэле. Калі неабходны пускатель, тады праз рэле вырабляецца запитка яго шпулькі, а помпа падключаецца да клем пускальніка;

1. Асобна засілкоўвацца кабель помпы праз ручной уключальнік, разлічаны на пускавы ток рухавіка з падвойным запасам;

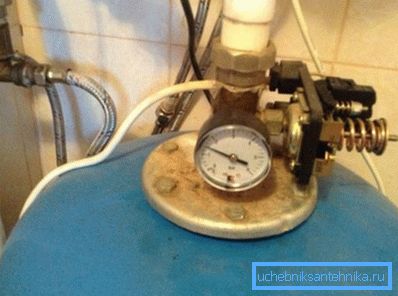

1. З дапамогай ручнога тумблера вырабляем запуск помпавага абсталявання і чакаем, пакуль напоўніцца бак, і сістэма аўтаматычна адключыць харчаванне рухавіка помпы. Засякаем па манометры ціск адключэння. Затым адкрываем некалькі кранаў і спускае ваду да тых часоў, пакуль сістэма зноў не запусціць помпа, таксама фіксуем значэнне ціску;

1. Звяраем атрыманыя значэння з пашпартнымі характарыстыкамі рэсівера, і, калі неабходна, наладжвальны рэле.

выснову

Мантаж сістэмы аўтаномнага водазабеспячэння - задача вельмі адказная, якая складаецца з мноства этапаў. Тым не менш, увесь комплекс работ можна выканаць самастойна, вынікаючы пунктах нашага кіраўніцтва (даведайцеся таксама як дастаць з свідравіны помпа).

На відэа ў гэтым артыкуле працэс паказаны больш наглядна.
