Як зрабіць фільтр для свідравіны сваімі рукамі

Калі вы збіраецеся забяспечыць загарадны дом аўтаномным водазабеспячэннем пры дапамозе свідравіны, то варта мець на ўвазе, што за якасць вады і даўгавечнасць сістэмы шмат у чым адказвае фільтр, які апускаецца ў ваданосны пласт. Таму яго якасці варта надаць асаблівую ўвагу, а лепш за ўсё, наогул вырабіць фільтр для свідравіны сваімі рукамі. Далей мы разгледзім, як гэта правільна зрабіць.

Фільтр свідравіны - гэта самы ніжні элемент обсадной калоны, які яшчэ называюць рабочым участкам. Асноўнай яго задачай з'яўляецца прадухіленне траплення буйных часціц грунту ўнутр канструкцыі і прадастаўленне чыстай вадзе вольнага доступу ў калону. Акрамя таго, ён дадаткова абараняе сценкі ад абсыпання і абвальвання ствала.

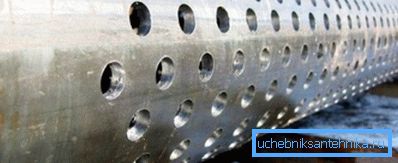

Перфараваная труба-фільтр

Часцей за ўсё ўжываюць свідравіны фільтры двух тыпаў:

  • дзіркаватымі;
  • Шчылінныя.

Далей разгледзім асаблівасці і этапы іх вырабу.

Схема прылады свідравіны

Дзіркаватымі фільтры з перфарацыяй

Найбольш распаўсюджаная сістэма ачысткі вады з свідравіны - дзіркаватымі. Яна ўяўляе сабой звычайную перфараваную трубу пакрытую сеткай, таму выраб фільтра для свідравіны сваімі рукамі не ўяўляе сабой нічога сложного.Кроме таго, дадзеная прылада валодае выдатнымі эксплуатацыйнымі ўласцівасцямі.

Таму, калі вы вырашылі зрабіць фільтр на свідравіну сваімі рукамі, то можна спыніцца на гэтай канструкцыі. Асноўным вартасцю дадзенай сістэмы з'яўляецца невысокі кошт. Выкарыстоўваць такую ​​канструкцыю можна ў розных пародах, часцей за ўсё яе ўжываюць у артэзіянскіх свідравінах, якія маюць нестабільны ваданосны гарызонт і невялікі напор.

Канструкцыя складаецца з некалькіх частак:

  • Самага фільтра;
  • Надфильтрового ўчастка;
  • Адстойніка, у якім назапашваюцца буйныя часціцы грунту (размешчаны ў самым нізе ствала).

Цяпер больш падрабязна разгледзім працэс вырабу канструкцыі.

пластыкавы фільтр

Неабходныя прылады і матэрыялы

Для вырабу прылады спатрэбяцца:

  • Сталёвая труба неабходнага дыяметра. Таксама можна выкарыстоўваць пластыкавую трубу, аднак неабходна звярнуць увагу, каб яна была выканана з матэрыялу, які можна выкарыстоўваць у харчовых мэтах.
  • Таксама спатрэбяцца свердзела неабходнага дыяметра. Велічыня адтулін падбіраецца ў адпаведнасці з гранулометрическим складам глебы.
  • Электрадрэль.
  • Сетка для фільтра.

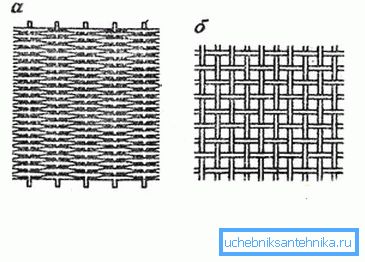

Варыянты пляцення сеткі

Савет! Падабраць памер адтулін сеткі можна шляхам прасейвання пяску з ваданоснага пласта. Выкарыстоўваць варта тую сетку, якая прапускае каля 50 адсоткаў пяску.

выраб

Інструкцыя па вырабе прылады выглядае наступным чынам:

  • У першую чаргу вымяраецца даўжыня адстойніка.
  • Затым труба ўкладваецца на роўную гарызантальную паверхню, пасля чаго на яе наносіцца разметка. Пры гэтым неабходна ўлічваць, што перфараваны ўчастак, паводле тэхналогіі, павінен складаць каля 25 працэнтаў ад агульнай даўжыні.
  • Наступным крокам з'яўляецца выраб адтулін. Ад краю варта адступіць не менш метра. Інтэрвал паміж адтулінамі павінен складаць 1-2 см. Пажадана іх высвідроўваюцца пад вуглом 30-60 градусаў па кірунку знізу ўверх.
  • Пасля заканчэння працы неабходна зачысціць ўсе вострыя краю і старанна обстучав выраб, каб у ім не засталося металічнай габлюшкі.
  • Ніжнюю частку трубы пажадана зачыніць драўлянай коркам.
  • Для абароны адтулін ад засмечвання, труба заварочваецца ў сетку для фільтра свідравіны.
Шчылінныя пластыкавыя фільтры

шчылінныя фільтры

Фільтры шчыліннага тыпу звычайна выкарыстоўваюць у пародах, якія схільныя да обрушению.Их канструкцыя пераважная тым, што валодае большай прапускной здольнасцю. На паверхні такога вырабы адсутнічаюць «глухія» зоны, а плошча шчыліны нашмат пераўзыходзіць плошчу адтуліны.

Асноўным недахопам канструкцыі з'яўляецца меншая трываласць на выгіб, улічваючы гэты момант, пры вырабе, неабходна прадугледзець паясы калянасці, г.зн. ўчасткі без перфарацыі.

Неабходныя прылады і матэрыялы

Для вырабу прылады спатрэбіцца труба, такая ж, як і ў першым выпадку, а таксама:

  • Газавы резак;
  • Дрот дыяметрам 3 мм;
  • Сетка.

выраб

Такія фільтры для свідравіны сваімі рукамі вырабляюцца па тым жа прынцыпе, што і дзіркаватымі. Прарэзамі можна выконваць у шахматным або пасавым порядке.Ширина шчылін вызначаецца ў залежнасці ад складу пароды.

Як і ў першым выпадку, па-над трубы неабходна выкарыстоўваць металічную сетку. Як паказвае практыка, найлепшым варыянтам з'яўляецца латуневая сетка галунамі пляцення.

Перш чым накласці на трубу сетку, неабходна спіральна наматаць на яе нержавелую сталёвую дрот крокам каля 20 мм. Праз кожныя паўметра, па даўжыні трубы, дрот неабходна прылітаваць, каб забяспечыць максімальную жорсткасць канструкцыі.

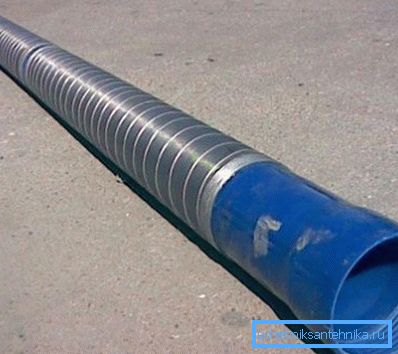

На фота - гатовы фільтр з дробнай сеткай з пластыкавай трубы

Такі самаробны фільтр для свідравіны адрозніваецца даўгавечнасцю і выдатнай прапускной здольнасцю. Пры гэтым, выдаткі на яго выраб будуць значна ніжэй, чым кошт гатовага вырабы.

Савет! Сетку можна прылітаваць да дроце, што дасць магчымасць атрымаць трывалую канструкцыю.

Жвіровае фільтрацыйнае збудаванне

Дадзеная фільтрацыйная сістэма з'яўляецца найбольш просты ў вырабе і пры гэтым таксама якасна спраўляецца з пастаўленай задачай. Пабудаваць такі будынак можна ў дробных і заглинизированных.

Праца выконваецца ў наступным парадку:

  • Адтуліну для свідравіны свідруецца некалькі большага дыяметра, чым трэба.
  • Старанна падбіраецца і калібруецца жвір - фракцыі павінны быць прыкладна аднаго памеру. Пры гэтым сярэдні памер часціц пароды павінен быць менш фракцый раз у 5-10.
  • Затым свідравіна засынаецца жвірам з вусця. Таўшчыня абсыпання павінна складаць каля 50 мм.

выснову

Пры прыладзе свідравіны фільтр мэтазгодней выканаць самастойна. Для гэтага не спатрэбіцца шмат часу і сіл. Адзінае, варта мець на ўвазе, што дадзеная праца з'яўляецца вельмі адказнай, і выконваць яе неабходна строга ў адпаведнасці прыведзенай вышэй тэхналогіяй.

Дадатковую інфармацыю па гэтай тэме можна атрымаць з відэа ў гэтым артыкуле.
