Як уладкованы конусный (коркавы) кран? Дзе прымяняюцца гэтыя вырабы? Для чаго, да прыкладу, выкарыстоўваецца падае лінія 11Б6БК ДУ50? Наколькі добрыя гэтыя элементы запорной арматуры ў сістэмах ацяплення і водазабеспячэння на фоне альтэрнатыў? Паспрабуем адказаць на гэтыя пытанні.

Што гэта такое

Прынцыповая схема і ўжывальныя матэрыялы

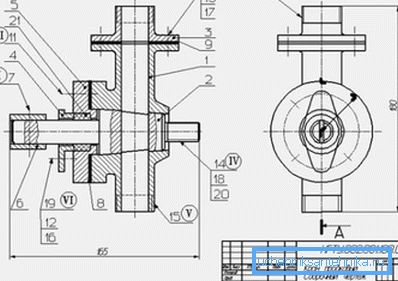

Так называецца замыкалыя або рэгулюе прыстасаванне, асноўны элемент якога - затор - мае форму поўнага або ўсечанага конусу са скразным каналам і датыкаецца з корпусам усімі бакавымі паверхнямі. Непранікальнасць для вады, паветра, газу або іншы транспартуецца трубаправодам асяроддзя забяспечваецца адсутнасцю зазору паміж коркам і сценкамі корпуса.

Прылада коркавага крана мае на ўвазе значную плошчу трэння і, як следства, значны высілак, якое патрабуецца для павароту. Відавочна, што пры вялікім дыяметры трубаправода яно стане непрымальна вялікім; мала таго: прикипание паверхняў дадаткова павялічыць супраціў.

Менавіта таму для вырабу коркавых кранаў традыцыйна прымяняюцца каразійнастойкія матэрыялы з нізкім каэфіцыентам трэння - чыгун і латунь.

Звярніце ўвагу: з-за асаблівасцяў канструкцыі і невысокай механічнай трываласці ўжываюцца металаў дыяметр коркавых кранаў рэдка перавышае 100 мм, а працоўны ціск - 16 атмасфер.

Няма правіл без выключэнняў: пры жаданні ў продажы можна адшукаць коркавы прахадной кран дыяметрам да 200 міліметраў у сталёвым корпусе.

Аднак да тых вентыляў, якія можна сустрэць у сутарэннях, ён мае мала дачынення:

• Для палягчэння кручэння коркі выкарыстоўваецца рэдуктар з штурвалам.
• Корак выконваецца ўсё ж такі з чыгуну: калі прыкіпяць адзін да аднаго два стальных элемента, сарваць іх не дапаможа нават рэдуктар.

герметызацыя корпуса

Як кран перакрывае рух вады ці газу ў трубаправодзе - зразумець нескладана. А якім чынам забяспечваецца адсутнасць уцечак ў навакольнае асяроддзе?

нацяжэнне

Корак праходзіць праз корпус вентыля наскрозь. Яе хваставік з нарэзанай разьбой пры зацягванні навернутой на яго гайкі прыціскае корак да корпуса са значным высілкам. Адсутнасць зазору гарантуе адсутнасць працёкаў як праз вентыль па трубаправодзе, так і ў навакольнае асяроддзе.

Дзіўна, што, пры працы вентыля якасць прыціркі паверхняў з часам паляпшаецца.

спружына

Газавы коркавы конусный кран, які можна бачыць на падводцы да газавай пліце ў большасці расійскіх кватэр, уладкованы некалькі інакш: корак прыціскаецца да корпуса ня гайкай, а спружынай. Невялікае намаганне прыціску разам са змазкай забяспечвае умеранае высілак павароту коркі; аднак максімальнае працоўны ціск канструкцыі больш чым невяліка.

сальнік

Нарэшце, на ацяпленні і водазабеспячэнні масава ўжываўся коркі-Сальнікава кран: Сальнікава набіванне вакол штока забяспечвала адсутнасць уцечак. Як правіла, выкарыстоўваўся плецены графітавых сальнік.

Тое, як заціскаць набіванне, звычайна залежала ад матэрыялу вентыля:

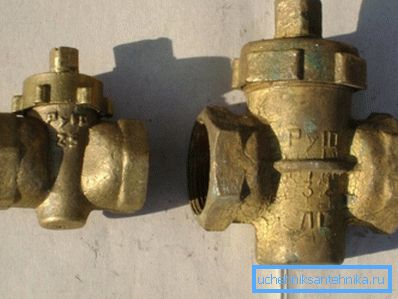

• Латуневыя вырабы выкарыстоўвалі абціскаючы прыцемках накладную гайкай.

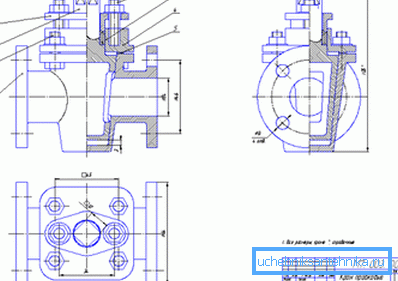

• Коркавы чыгунны кран часцей выкарыстаў для обжимки сальніка пару нітаў, прыцягвае сальницу да ушкам корпуса.

Спосабы злучэння корпуса з трубаправодам

Іх, уласна, усяго два:

• фланцавае. Сумежныя фланцы прыцягваюцца адзін да аднаго чатырма - васьмю нітамі; герметычнасць забяспечваецца паронитовой або гумовай пракладкай.

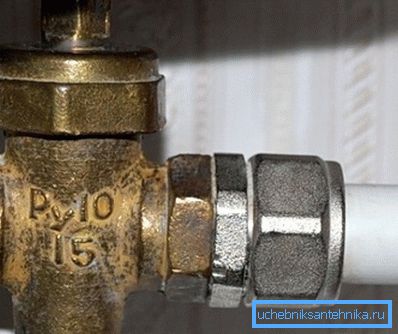

• Разьбовае, або муфтовое. Для герметызацыі выкарыстоўваецца сантэхнічны лён і штучныя герметызавальныя матэрыялы.

У залежнасці ад намінальнага дыяметра далучаемага трубаправода паказваецца ДК (умоўны праход) вентыля. Айчынная дакументацыя выкарыстоўвае метрычную сістэму; ДК прыкладна адпавядае ўнутраным дыяметры трубаправодзе ў міліметрах. Імпартныя тавары часцей маркіруюцца ў цалях:

прымяненне

Прывядзём некалькі прыкладаў выкарыстання коркавых кранаў у розных іх выкананнях.

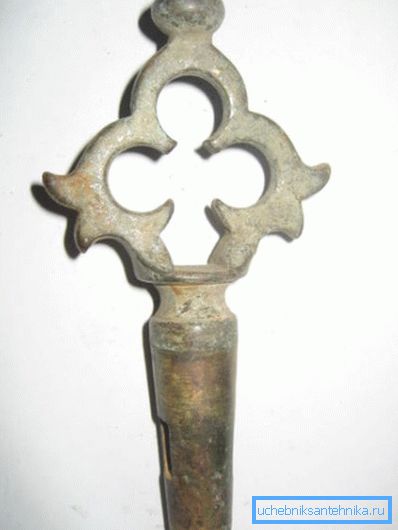

• Самы наглядны прыклад - самаварнага кранік. Корак у ім утрымліваецца ў корпусе крана толькі уласным цяжарам.

• Змяшальнікі савецкага ўзору з рычажным перамыкачом былі не вельмі зручныя ў выкарыстанні і часта цяклі; затое яны былі практычна неубиваемыми. Зламаць рычаг або корак было нетрывіяльнай задачай.
• Троххадовых коркавыя краны выкарыстоўваліся для рэгулявання тэмпературы ў кватэрах: у залежнасці ад становішча яны пускалі паток цепланосбіта праз батарэю, праз перамычку або цалкам перакрывалі яго.

Дарэчы: апошняя функцыя крана была прычынай лютай нянавісці слесараў, якія абслугоўвалі мікрараёны, забудаваныя хрушчоўкамі. Высветліць, хто з жыхароў па стаяку перакрыў кран, атрымоўвалася далёка не адразу.

• Газавыя краны савецкага ўзору намі ўжо згадваліся. Коркавы вентыль на фоне распаўсюджаных тады шрубавых сапраўды выглядаў куды больш надзейным і гарантуюць адсутнасць уцечак.

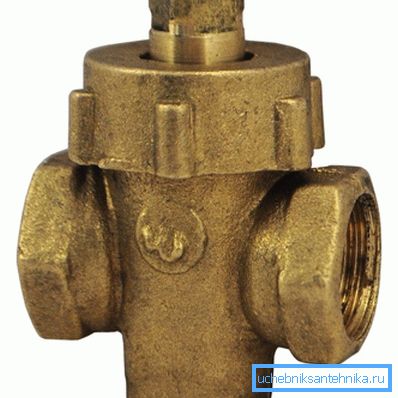

• Нарэшце, разам з шрубавым вентылем коркавы Сальнікава кран быў найбольш распаўсюджаным элементам запорной арматуры сістэм ацяплення і водазабеспячэння ў 60 - 80 гады мінулага стагоддзя. Менавіта там, у прыватнасці, масава выкарыстоўваўся згаданы на пачатку нашага матэрыялу вентыль 11Б6БК ДУ50: ён мантаваўся на ўрэзка ГВС і ацяплення ў элеваторный вузлах.

Вартасці і недахопы

Як выглядаюць коркавыя краны на фоне альтэрнатыў ў дачыненні да сантэхніцы?

Пачнем з хвал ў іх адрас.

плюсы

• У адрозненне ад шрубавых вентыляў, іх не трэба пэўным чынам арыентаваць па кірунку току вады. Адрыў клапана не пагражае проста з прычыны адсутнасці такога.
• Прамой і шырокі скразны канал у корку стварае даволі умеранае гідраўлічны супраціў - зноў-такі ў адрозненне ад звілістых хадоў у шрубавых вентылі.
• Па той жа прычыне коркавыя вентыля ніколі не забіваюцца акалінай, пяском і іржой. Сьмецьця проста-проста няма дзе затрымацца ў іх.
• Ад сучасных шаравых вентыляў коркавыя выгадна адрозніваюцца большай устойлівасцю да высокіх тэмператур.

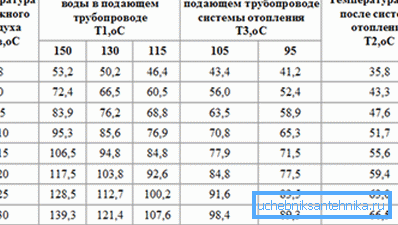

Зрэшты: 150 З, максімальныя для шаравога вентыля, з'яўляюцца мяжой тэмпературы на якая падае нітцы цеплатрасы ў пік зімовых халадоў. Больш высокія значэнні дасягальныя толькі ў сістэмах паравога ацяплення, якія ў цяперашні час выкарыстоўваюцца толькі на нешматлікіх прамысловых прадпрыемствах.

мінусы

Досвед зносін аўтара з коркавымі вентылямі ў сістэмах ацяплення і водазабеспячэння дазваляе сфармуляваць наступныя асноўныя прэтэнзіі да іх:

• І чыгунныя, і латуневыя вентыля пры абавязкам бяздзейнасці накіпаюць. Каб пракруціць іх пасля пяці гадоў прастою, патрабуецца высілак, цалкам здольнае парваць разьбу на згоне.
• Пасля праславутага перыяду бяздзейнасці найменшы паварот вентыля вядзе да ўцечкі вады праз сальнік. Так, гэта праблема - агульная для ўсіх вырабаў з Сальнікавай набіваннем; аднак у выпадку шрубавага вентыля яна вырашаецца яго поўным адкрыццём. Тут жа даводзіцца набіваць сальнік нанова.
• Дарэчы, пра сальніку: напакаваць яго можна, толькі папярэдне перакрыўшы і скінуўшы ваду. З чым звязаная інструкцыя? Калі выявіць вентыль пад ціскам і выдаваць корак з вялікай верагоднасцю паляціць вам у твар на фронце патоку вады. У лепшым выпадку - халоднай, у горшым - пякуча гарачай.

Для параўнання: засаўку з прыцёртымі шчочкамі для набівання сальніка сваімі рукамі дастаткова проста перакрыць.

• Бессальниковые (нацяжныя) вентыля прыходзіцца аслабляць перад адкрыццём або закрыццём, што суправаджаецца уцечкай вады. Асабліва кранальна, калі вы знаходзіцеся пад вентылем. Калі ж не аслабляць нацяжную гайку, ёсць рэальныя шанцы адарваць разьбу ад коркі.
• Шток для павароту прыходзіцца браць разводным, ражковым або (часцей за ўсё) газавым ключом. Як следства, часта выкарыстоўваюцца краны лёгка пазнаць па скругленымі, а то і практычна адсутным вышэй сальницы штока.
• Пры ўсім тым цана коркавага вентыля не ніжэйшы, а часцяком - вышэй шаравога аналага таго ж памеру.

заключэнне

Высновы даволі несуцяшальныя. Маральна састарэлая канструкцыя ўжо прайграла бітву за рынак сантэхнічных камунікацый і можа выкарыстоўвацца хіба што ў вузкаспецыялізаваных прамысловых трубаправодах.

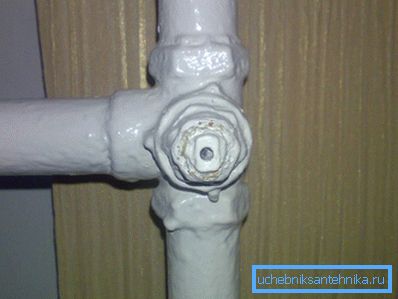

У дамах, дзе пад радыятарам варта троххадовых падае лінія, можна толькі парэкамендаваць як мага хутчэй выканаць замену падводак.
