Які патрэбен кабель для свідравіны помпы
Як правіла, кабеля для свідравіны помпаў у завадской камплектацыі абсталявання недастаткова для падлучэння да крыніцы харчавання і яго прыходзіцца нарошчваць дадатковым кавалкам. Знайсці дакладна такую ж маркіроўку вельмі складана, таму часцей за ўсё прыходзіцца выкарыстаць іншыя маркі, але тут ёсць свае правілы, якія дапамогуць вам пры выбары.
Аб некаторых асаблівасцях і спецыфіцы электрычных правадоў для такіх мэтаў мы пагаворым ніжэй, а таксама паглядзім у якасці дадатку тэматычнае відэа ў гэтым артыкуле.
выбіраем кабель
Заўвага. У большасці выпадкаў вытворцы погружной помпаў прапануюць свае кабелі для павелічэння даўжыні, але іх цана занадта высокая, таму, часцей за ўсё звяртаюцца да іншых варыянтаў. У такіх выпадках падыходзіць любы ахоўны кабель ВВГ або ПВС патрэбнага перасеку. Хаця многія сцвярджаюць, што найлепшым рашэннем праблемы будзе марка ТМЛ, хоць на практыцы, на думку аўтара гэтага артыкула, розніцы не існуе.
даўжыня кабеля
- Для таго каб правільна падабраць перасек кабеля, вам неабходна ведаць адлегласць, на якое вы збіраецеся яго надтачыць і магутнасць эксплуатуемага помпы. Калі з магутнасцю усё зразумела (яна напісана ў тэхпашпарце і на самай агрэгаце), то даўжыня вызначаецца ад аўтамата (крыніцы харчавання) да самай помпы (не да месца злучэння).
- Часцей за ўсё, на такі параметр, як даўжыня не звяртаюць увагі, так як дадатковы кавалак не перавышае двух-трох дзясяткаў метраў, але так бывае не заўсёды. Для погружной помпаў працягласць кабеля не павінна перавышаць 6% ад максімальна дапушчальнага заняпаду напружання.
Разлічыць гэта можна, выкарыстоўваючы формулу L = (V *? V) / (I * 2 * 100 * (PF *? / Q)).
- Тут L з'яўляецца максімальна дапушчальнай даўжынёй;
- V - намінальным напружаннем (У);
- ?V - страта напружання максімум (%);
- I - намінал погружной помпы (А);
- p - 0? 02Ом / мм3 (Ўдзельнае супраціў для медзі);
- q - перасек папярочны (мм) для кабеля;
- PF = 1.
выбар перасеку
Як ужо было згадана, кабель для свідравіны помпаў падбіраецца па суадносінах перасек / магутнасць, але каб гэта было прасцей, можна скарыстацца табліцай, прыведзенай ніжэй.
| магутнасць рухавіка | Перасек кабеля (мм2) | |||||||
| 41 | 41,5 | 42,5 | 44 | 46 | 410 | 416 | ||
| кВт | л. с. | Даўжыня кабеля (х) | ||||||
| 0,25 | 0,33 | 70 | 105 | 170 | ||||
| 0,37 | 0,50 | 60 | 90 | 140 | ||||
| 0,55 | 0,75 | 45 | 70 | 110 | 180 | |||
| 0,75 | 1,0 | 35 | 50 | 85 | 140 | 210 | ||
| 1,1 | 1,5 | 25 | 35 | 60 | 95 | 145 | 240 | |
| 1,5 | 2,0 | 30 | 45 | 75 | 115 | 190 | 305 | |
| 2,2 | 3,0 | 30 | 50 | 75 | 125 | 200 |
Табліца для аднафазных (230В, 50Гц) погружной помпаў
| магутнасць рухавіка | Перасек кабеля (мм2) | |||||||||||
| 41 | 41,5 | 42,5 | 44 | 46 | 410 | 4z16 | 425 | 435 | 450 | 470 | ||
| кВт | л. с. | Даўжыня кабеля (х) | ||||||||||
| 0,37 | 0,50 | 300 | ||||||||||
| 0,55 | 0,75 | 250 | 380 | |||||||||
| 0,75 | 1,0 | 195 | 295 | |||||||||
| 1,1 | 1,5 | 145 | 215 | 360 | ||||||||
| 1,5 | 2,0 | 105 | 160 | 265 | 425 | |||||||
| 2,2 | 3,0 | 70 | 110 | 160 | 290 | 440 | ||||||
| 3,0 | 4,0 | 55 | 85 | 145 | 220 | 330 | ||||||
| 4,0 | 5,5 | 40 | 60 | 105 | 165 | 250 | 415 | |||||
| 5,5 | 7,5 | 45 | 75 | 120 | 180 | 300 | 480 | |||||
| 7,5 | 10 | 35 | 55 | 95 | 135 | 220 | 340 | 585 | ||||
| 9,2 | 12,5 | 47 | 75 | 115 | 190 | 300 | 470 | |||||
| 11 | 15 | 40 | 85 | 95 | 160 | 260 | 405 | |||||
| 13 | 17,5 | 60 | 85 | 140 | 225 | 350 | 490 | |||||
| 15 | 20 | 50 | 75 | 125 | 195 | 305 | 430 | |||||
| 18,5 | 25 | 58 | 100 | 155 | 245 | 340 | 485 | |||||
| 22 | 30 | 49 | 85 | 130 | 205 | 285 | 410 | 570 | ||||
| 30 | 40 | 36 | 63 | 95 | 152 | 210 | 305 | 425 |
Табліца для трохфазную (400В, 50Гц) погружной помпаў
Здавалася б, навошта надаваць так шмат увагі для падбору перасеку кабеля, і навошта тут наогул патрэбна інструкцыя? На самай справе гэта ўплывае працягласць эксплуатацыйнага рэсурсу і на працу самага агрэгата (даведайцеся тут, як зрабіць фільтр для свідравіны).
Справа ў тым, што пры заніжэння перасеку супраціў падвышаецца, такім чынам, адбываецца нагрэў металічных (у дадзеным выпадку, медных) жыў ад чаго грэецца ізаляцыя і парніковай муфта.
Такі працэс можа прывесці да кароткага замыкання або проста да высыхання ізаляцыі, што прыводзіць яе ў непрыдатнасць. Акрамя таго, энергію, выдаткаваную на награванне, недаатрымлівае рухавік, значыць, ён будзе не ў стане выдаваць пакладзеную магутнасць.
Пры падключэнні можа апынуцца, што кабель помпы для свідравіны складаецца з трох або з чатырох жыў, але гэта ў асноўным залежыць ад таго, аднафазны помпа або трохфазны.
Так, для трохфазную харчавання вам адназначна спатрэбіцца чатыры жылы, тады як для адной фазы магчымыя варыянты - усё будзе залежаць ад аўтаматыкі. Гэтая аўтаматыка (рэле ціску і датчыка сухога ходу) могуць выпускацца, як адзін блок, але могуць падлучацца аўтаномна, хоць гэты фактар на колькасць жыў не ўплывае - бывае па-рознаму.
злучэнне

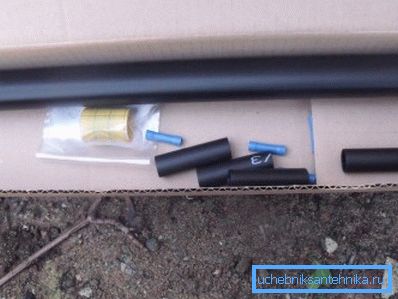

Заўвага. Парніковай муфта ўяўляе сабой трубку пэўнага дыяметр, якая пры награванні сцягваецца і пасля астывання застаецца ў тым жа становішчы. Вырабляюцца такія муфты з полиолефинов (арганічных рэчываў і сінтэтычных палімераў), даючы ў выніку трывалы і эластычны матэрыял.
Для злучэння двух кавалкаў кабеля сваімі рукамі ў першую чаргу варта звярнуць увагу на тое, як рабіць скруткі на жылах, каб яны не перагарэла і ня разарваліся пры нацяжэнні.
На верхнім малюнку паказана тры выгляду скруток, якія выкарыстоўваюцца ў такіх выпадках, але найбольш часта ўжываюць два першыя спосабы - просты і бандажнымі. Практыка паказвае, што яны досыць трывалыя на парыў і ніколі не выклікаюць іскрэння.
Не забывайце аб тым, што перш, чым прыступіць да зрошчвання кабеля, неабходна надзець термоусадки - тоўстую трубку на сам кабель, а тоненькія муфтачку на кожную жылу паасобку.
Пасля таго як вы гэта зрабілі, акуратна падразае ўсе драты па неабходнай даўжыні, зачышчаюць канцы, прыкладна па 50-60 мм і вырабляеце зрошчванне. Пасля гэтага замыляў маленькія муфтачку на скруткі і запаиваете іх, а затым паяете верхнюю термоусадку, як гэта паказана на фота ўверсе.
Злучэнне без муфты
Дзеля справядлівасці, варта ўлічыць, што не заўсёды для нарошчвання кабеля на погружной помпах неабходна выкарыстоўваць парніковай муфту і скруткі, але гэта тычыцца выключна свідравін. Справа ў тым, што агаловак свідравіны вельмі часта вырабляецца з клеммной калодкай ўнутры, пры дапамозе якой можна вырабіць зрошчванне (см.также артыкул Віды свідравін і іх асаблівасці).
Робіцца гэта досыць лёгка і проста - канцы кожнай з жыў зачышчаюцца прыкладна на 10 мм і ўстаўляюцца ў адтуліны адзін насупраць аднаго. Тут вельмі важна, заціснуць ніт з неабходным высілкам, таму што, пережимая яго, вы можаце распляскаць провад па дробненькія жылках, стварыўшы, такім чынам, слабы ўчастак у перасеку.
Заўвага! Калі вы зажмёте ніт недастаткова моцна, то ў калодцы можа ўзнікнуць іскрэнне, што прыводзіць да акіслення, а часам і аплаўлены калодкі.
У большасці выпадкаў сантэхнікі не карыстаюцца клеммной калодкай, ужываючы для нарошчвання парніковай муфту. Пры гэтым кошт павялічваецца на капейкі, а надзейнасць злучэння ўзрастае ў разы.
заключэнне

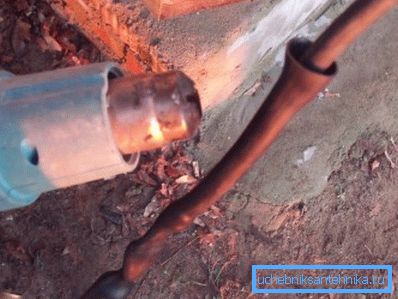

У заключэнне хацелася б сказаць пра тое, што нагрэву парніковай муфт на кабелі погружной помпы вам не спатрэбіцца спецыяльных інструментаў, тыпу паяльніка або паяльной лямпы. Палімер можна грэць адкрытым агнём і для гэтага дастаткова нават звычайных запалак і сухі трэскі ў выглядзе лучыны (даведайцеся таксама як зрабіць свідар для свідравіны сваімі рукамі).
