Які патрэбен кран пэ для падземнай ўстаноўкі
Для вадаправода або газаправода зручней за ўсё ўрэзаць шаравой кран падземнай ўстаноўкі з пластыка. Такая канструкцыя можа забяспечыць дастаткова доўгі перыяд эксплуатацыі, прычым, без усялякіх праблем з тэхнічным абслугоўваннем.
Ёсць шмат варыянтаў матэрыялаў для такой запорной арматуры, але пластык найбольш зручны, бо цалкам не баіцца волкасці і карозіі. Мы раскажам, як яго ўсталяваць і прадэманструем тэматычнае відэа ў гэтым артыкуле.

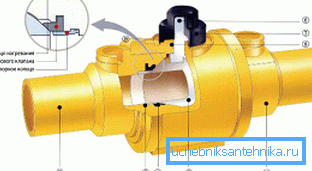

краны ПЭ
апісанне
- Поліэтыленавыя трубы абыходзяцца значна танней металічных, таму большасць населеных пунктаў і розных прамысловых аб'ектаў не абыходзяцца без камунікацыйных трас з гэтага матэрыялу. Акрамя таго, цана ПЭ крана значна менш, чым у сталёвага аналогу, але тэрмін эксплуатацыі пры гэтым невымерна больш, што таксама гуляе далёка не апошнюю ролю ў выбары матэрыялаў для трубаправодаў.
- Шырокае прымяненне падобнага механізму таксама абумоўлена яго досыць шырокім дыяпазонам дыяметраў - яго можна мантаваць на трубы перасекам ад 20 да 315 мм і працаваць ён можа пры тэмпературы ад -20? C да +40? C, гэта прымальна для любога рэгіёна РФ пры падземнай ўсталёўцы.
- Акрамя таго, шаравыя краны для падземнай ўстаноўкі можна мантаваць, ня уладкоўваючы для гэтага адмысловы калодзеж - для яго рэгулявання дастаткова вывесці механізм кіравання вонкі, а сам вузел можна засыпаць зямлёй. Адлегласць да паверхні грунту ад трубы можа складаць ад 1650 мм да 2750 мм.

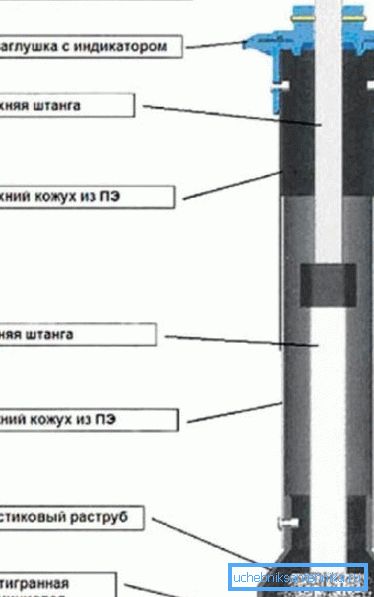

- Прут тэлескоп даўжэе за кошт квадратнай спадзіста профілю, на канцы якога прыварваюць шасціграннай ўтулку, якая ўсталёўваецца на вось крана і круціцца з дапамогай квадратнага / шасціграннай металічнага прута.
- Вырабляюць шаравыя падземны кран з палімерных матэрыялаў (Канструкцыя прызначана для зваркі ўсутыч, альбо для муфтового злучэння труб). Патрубкі выхаду на дадзеным механізме робяцца з ПЭ 100 SDR11 - гэтага цалкам дастаткова для газаправодаў з ціскам 10 бар і вадаправодаў з ціскам 18 бар.
Заўвага. На падаўжальнікам усталёўваюць ахоўны поліэтыленавы кажух з двух танкасценных труб. Яны могуць свабодна перамяшчацца адна ў іншы.
Тэхнічныя характарыстыкі некаторых кранаў
| Выгляд. прымяненне | Для газу 10 бар, для вады 16 бар |
| SDR | SDR11 |
| матэрыял | ПЭ80 / ПЭ100, ПЭ2406 / ПЭ3408 |
| Адкрыццё / закрыццё | ? павароту |
| тэмпература | Ад -29 да 600С |
| тып праходу | Полнопроходной |
| Тып дапаможнага штока | тэлескапічны падаўжальнік |
| тып прадзьмуху | Без прадзьмухаў, 1 продувка, 2 прадзьмуху |
| Зварка корпуса і раструба | Электразварка або муфтовая |
| нормы выпрабаванняў | EN 1555, ANSI / ASTM B16. 40 |
Табліца для SDR11
| № | Імя | З чаго зроблены |
| 1 | корпус | Поліэтылен (ПЭ) |
| 2 | раструб | Поліэтылен (ПЭ) |
| 3 | шар | Поліпрапілен (ПП) |
| 4 | Месца для шара | NBR (гума) |
| 5 | апорная кольца | Поліпрапілен (ПП) |
| 6 | шток | Ацетал |
| 7 | злучальнік | Поліпрапілен (ПП) |
| 8 | кольца падшыпніка | NBR (гума) |
| 9 | кольца адаптара | NBR (гума) |
Шаравыя краны ПЭ
| Дыяметр (мм) | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 |
| Маса (кг) | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 |
Габарыты. стандарт
| Дыяметр (мм) | выгляд |
| 63 | без рэдуктара |
| 90 | |
| 110 | |
| 125 | |
| 140 | |
| 160 | |
| 180 | |
| 200 | З рэдуктарам |
| 225 | |
| 250 | |
| 280 | |
| 315 (Годзе-праход.) | |
| 355 | |
| 400 |
ПЭ кран без прадзьмуху
| Дыяметр (мм) | выгляд |
| 63 | без рэдуктара |
| 90 | |
| 110 | |
| 125 | |
| 140 | |
| 160 | |
| 180 | |
| 200 | З рэдуктарам |
| 225 | |
| 250 | |
| 280 | |
| 315 (Годзе-праход.) | |
| 355 | |
| 400 |
З аднаго продувкой
| Дыяметр (мм) | выгляд |
| 63 | без рэдуктара |
| 90 | |
| 110 | |
| 125 | |
| 140 | |
| 160 | |
| 180 | |
| 200 | З рэдуктарам |
| 225 | |
| 250 | |
| 280 | |
| 315 (Годзе-праход.) | |
| 355 | |
| 400 |
З двума прадзьмуху
нюансы мантажу
Заўвага. У Расійскай Федэрацыі на дадзены момант водаправодны або газавы падземны кран не мае дастаткова шырокага прымянення. Тым не менш, вельмі шмат будаўнічых арганізацый праяўляюць здаровы цікавасць да такіх канструкцыйным прыбораў.
Сапраўдная запорная арматура у наземным або падземным (з выкарыстаннем калодзежаў) выкананні можа быць выкарыстана ў газавай гаспадарцы. Але, у той жа час інструкцыя не рэкамендуе выкарыстоўваць студні на працягу трасы.
Уся справа ў тым, што правілы працы ў гэтых рэзервуарах і рэкамендацыі па іх выкрыццю значна ўскладняе эксплуатацыю запорной арматуры такога тыпу.
ААТ Газпром распрацаваны пэўныя тэхнічныя нормы, у якіх мантаж запорной арматуры з поліэтылену (кошт у разлік не бярэцца) пераважна вырабляецца без калодзежаў.
Калодзежная ўстаноўка рэкамендавана толькі ў тых выпадках, калі трубаправод усталяваны на вялікай глыбіні, якая не дазваляе выкарыстоўваць тэлескапічны прывад для рэгулявання.
Існуе стандарт СТА ГАЗПРОМ 2-2.1-093-2006, у якім дэманструюцца (ілюструюцца) рашэнні па праектаванні, будаўніцтве і рэканструкцыі поліэтыленавых трубаправодаў для газавых магістраляў.
Там апісаны самыя розныя варыянты ўстаноўкі ПЭ кранаў шаравога тыпу, якія могуць быць выкананы:

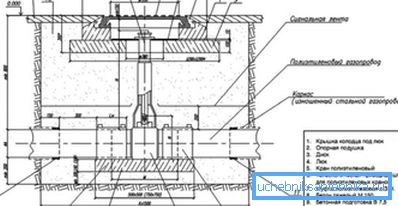

- Непасрэдна на праезнай часткі (пасярод дарогі);
- Непасрэдна на праезнай часткі (пасярод дарогі) і на пешаходных тратуарах, а таксама ў паркавай зоне;

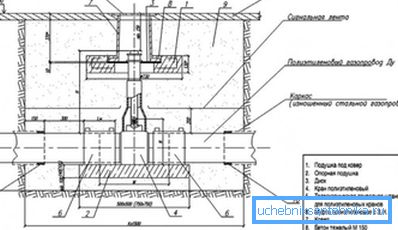

- Пад дыван (дёрн) у паркавай зоне або лесапаласе.
заключэнне
Мантаж ПЭ кранаў сваімі рукамі для хатняга вадаправода на дадзены момант некалькі цяжкі, бо для гэтага няма спецыяльнага абсталявання, якое пастаўляецца праз сетку будаўнічых крам.
Калі казаць пра пластыцы, то для прыватнага сектара перавагу аддаецца полипропилену і на дадзены момант гэты матэрыял цалкам задавальняе патрэбы жыхароў прыватнага сектара.
