Кабельны калодзеж: асаблівасці прылады і тэхналогія мантажу

Для забеспячэння доступу да праваднікам, тэлефонных сетках і іншым магістралях з мэтай агляду і рамонту усталёўваюць бетонны або пластыкавы кабельны калодзеж. І калі раней для вырабу падобных збудаванняў ўжываліся цяжкія модулі з жалезабетону, то сёння ім на змену паступова прыходзяць лёгкія корпуса з технополимеров.

Ніжэй мы раскажам пра асаблівасці канструкцыі гэтых вырабаў, апішам іх асноўныя перавагі і тэхналогію мантажу.

асаблівасці прылады

канструкцыя

Як мы адзначылі вышэй, тэлефонныя студні кабельнай каналізацыі і іншых правадыроў выкарыстоўваюцца пры пракладцы камунікацыі.

Яны выконваюць дзве асноўныя функцыі:

• Па-першае, ўстаноўка падобнай прылады забяспечвае доступ да пракладзеных праваднікам без правядзення земляных работ. Каб праверыць стан правадоў, высветліць наяўнасць парыву ці правесці рамонт, няма неабходнасці выкопваць траншэю. Дастаткова адкрыць люк і спусціцца ў камеру студні.
• Па-другое, сучасныя кабельныя студні сувязі маюць дастаткова прасторную ўнутраную камеру, у якой можна размяшчаць пасіўнае абсталяванне.

Зыходзячы з гэтага, прымяненне падобных вырабаў ажыццяўляецца пры пракладцы практычна любы камунікацыйнай сеткі.

На сённяшні дзень існуе мноства мадыфікацый падобных калодзежаў.

Аднак агульная схема іх канструкцыі застаецца нязменнай:

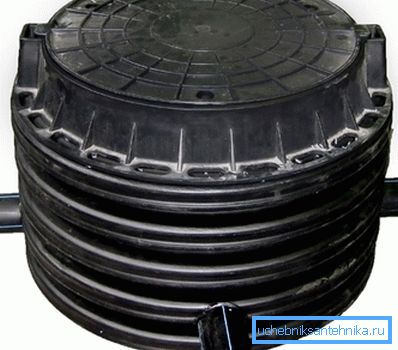

• Аснову складае корпус вялікага аб'ёму, выраблены з бетону або пластыка (ПВХ, полістырол, поліэтылен і г.д.). Як правіла, пластыкавыя мадэлі выпускаюцца з рэбрамі калянасці, якія забяспечваюць запас механічнай трываласці.
• На паверхні мантуецца лючная частку. Люк звычайна ўключае ў сябе падстава і вечка калодзежа, якая альбо адкідваецца, альбо адшрубоўваем.

Звярніце ўвагу! Некаторыя студні для кабельнай каналізацыі камплектуюцца двума люкамі: вонкавым і ўнутраным. Пры гэтым на ўнутраным люку усталёўваецца запорная сістэма з сакрэтам, якую можна адкрыць толькі адмысловым ключом.

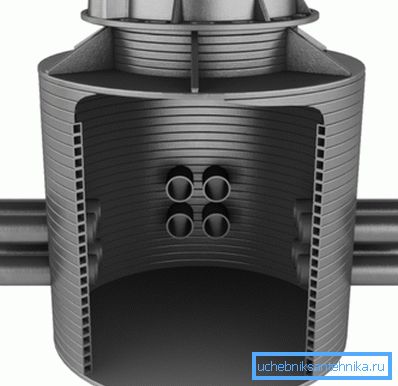

• Корпус з люкам калодзежа злучае гарлавіна. Канструкцыя гарлавіны таксама можа быць рознай, аднак у любым выпадку яе робяць досыць прасторнай для таго, каб можна было спусціцца да правадоў.
• Шэраг мадэляў выпускаецца без гарлавіны наогул. У гэтым выпадку люк мантуецца адразу на корпусе.

асноўныя разнавіднасці

Што тычыцца тыпалогіі, то на сённяшні дзень прамысловасць выпускае даволі шмат мадыфікацый вырабаў дадзенага тыпу.

Ніжэй мы прывядзем толькі найбольш запатрабаваныя:

• ККТ-1 і ККТ-2 - выкарыстоўваюцца ў якасці універсальных назіральных калодзежных сістэм. Прымяняюцца для пракладкі стандартных малопарных камунікацый у прыватных сектарах (ККТ-1) і для размяшчэння пасіўнага абсталявання (ККТ-2).

• КОД - выкарыстоўваюцца для пракладкі оптавалакновых сетак. Камера калодзежа прызначана для ўстаноўкі аптычных муфт, а таксама для захоўвання запасу оптавалакна.
• ККТМ - калодзеж для малопарных тэлефонных сетак. Можа выпускацца як з цыліндрычным корпусам (ККТМ-1), так і з пашыраным дадолу для размяшчэння розных прыбораў (ККТМ-2).

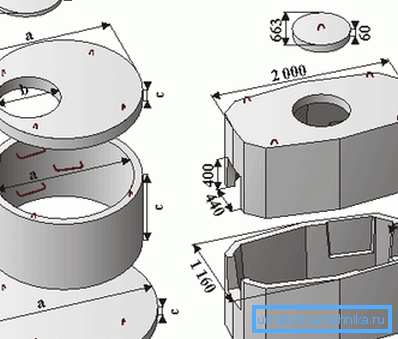

• ККС - серыя бетонных калодзежаў для кабельнай сувязі. Усе вырабы адрозніваюцца высокай трываласцю і запасам надзейнасці. Могуць прымяняцца як у зонах жылой забудовы, так і на прамысловых прадпрыемствах.

Акрамя таго, асаблівае месца ў дадзеным спісе займаюць кабельныя студні для сілавых кабеляў. Іх канструкцыя забяспечвае максімальны ўзровень электрабяспекі за кошт прымянення сучасных ізаляцыйных матэрыялаў.

Перавагі пластыка над бетонам

Нягледзячы на ​​ўсе разнастайнасць, вырабы з пластыка сёння паступова выцясняюць бетонныя калодзежы ў многіх сферах.

Прычын гэтаму некалькі:

• Па-першае, яны валодаюць малодшым удзельнай вагой пры супастаўных механічных характарыстыках.
• Па-другое, іх канструкцыя характарызуецца высокай герметычнасцю.
• Ужывальныя матэрыялы адрозніваюцца хімічнай інэртнасцю (не дэградуюць пад уздзеяннем глебавага раствора), даўгавечнасцю і экалагічнасцю.

Звярніце ўвагу! Нізкая сітаватасць забяспечвае ўстойлівасць да адмоўных тэмператур на працягу прыкладна 50 гадоў. Пры гэтым дадзены тэрмін не залежыць ад колькасці цыклаў замярзання, што вельмі важна для сярэдняй паласы Расіі з нестабільным кліматам.

• Пластычнасць матэрыялу дазваляе вырабляць студні практычна любых тыпаразмераў, а таксама забяспечвае рэалізацыю розных інжынерных рашэнняў (муфты крепеж, тэхналагічныя адтуліны іт.д.).
• Кошт пластыкавых калодзежаў таксама цалкам даступная.

тэхналогія мантажу

Каб калодзеж кабельнай сувязі праслужыў як мага даўжэй, яго неабходна правільна ўсталяваць.

І пры наяўнасці пэўных навыкаў гэта цалкам можна зрабіць і сваімі рукамі:

• На першым этапе выкопваем катлаван, габарыты якога адпавядаюць габарытах студні.
• На выраўнаванае дно катлавана засынаем пласт пяску, ушчыльняючы яго ручнымі або электрычнымі шлягамі. У канчатковым выніку таўшчыня пласта павінна скласці не менш за 15 см.

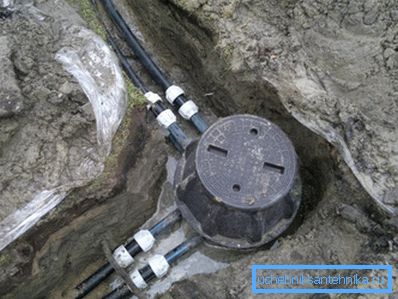

Звярніце ўвагу! У месцах з высокай вільготнасцю грунту або блізкім заляганнем грунтовых вод інструкцыя рэкамендуе ўладкоўваць пад вырабам бетонавую падставу таўшчынёй да 150 мм.

• Калодзеж ўсталёўваем на падрыхтаваную падставу.
• Каб прадухіліць яго «усплыванне» пры абваднення грунту, заліваем бетонны «якар». Для залівання выкарыстоўваем бетон маркі В15 і вышэй.
• Пры наяўнасці ў канструкцыі, так званай пригрузочной камеры, запаўняем бетонам і яе.

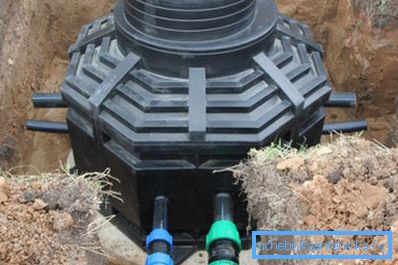

• Пасля канчатковага выраўноўвання пачынаем засыпанне зазору паміж сценкамі катлавана і калодзежам. Засынаем пясчана-грунтавую сумесь пластамі па 20 гл, з абавязковым ушчыльненнем.
• Калі гарлавіна знаходзіцца ў зоне транспартных нагрузак, заліваем бетонную отмостку. Для гэтага па перыметры лючной часткі усталёўваем апалубку, у якую заліваем бетон.
• Замест адмосткі можна выкарыстоўваць дарожную пліту з адтулінай які адпавядае дыяметра.

выснову

Выкарыстоўваць бетонныя і пластыкавыя кабельныя студні варта хоць бы для таго, каб зэканоміць сілы пры пракладцы камунікацый. Правільна падабраўшы канструкцыю і усталяваўшы яе паводле прыведзеных вышэй рэкамендацый, мы зможам з аднаго боку, забяспечыць доступ да кабелях, а з другога - надзейна абараніць іх ад знешніх уздзеянняў. Відэа ў гэтым артыкуле змяшчае больш падрабязную інфармацыю аб канструкцыі і асаблівасцях эксплуатацыі падобных вырабаў.
